Canyon自行车驾驶舱安装支架结构设计

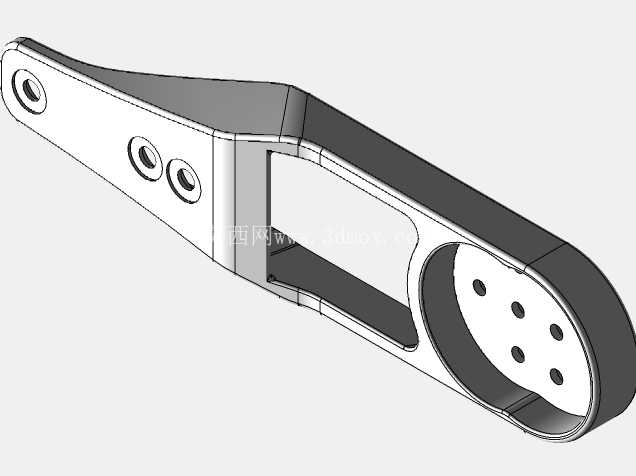

　　这款支架主要应用于自行车骑行场景下的驾驶舱拓展安装，适配绝大多数Canyon品牌市售车把组件，仅排除H11 amp与H36两款特殊规格车把，核心作用是为骑行码表、运动相机等车载电子设备提供稳定的安装承载位，解决骑行过程中设备固定不稳、安装位置不合理影响骑行操作与数据查看的实际问题。从结构设计角度来看，整体采用一体化铣削成型思路，材质选用铝合金，在保证结构强度的前提下将整体重量控制在50克，不会给整车带来额外的负重负担，符合骑行配件轻量化的设计需求。

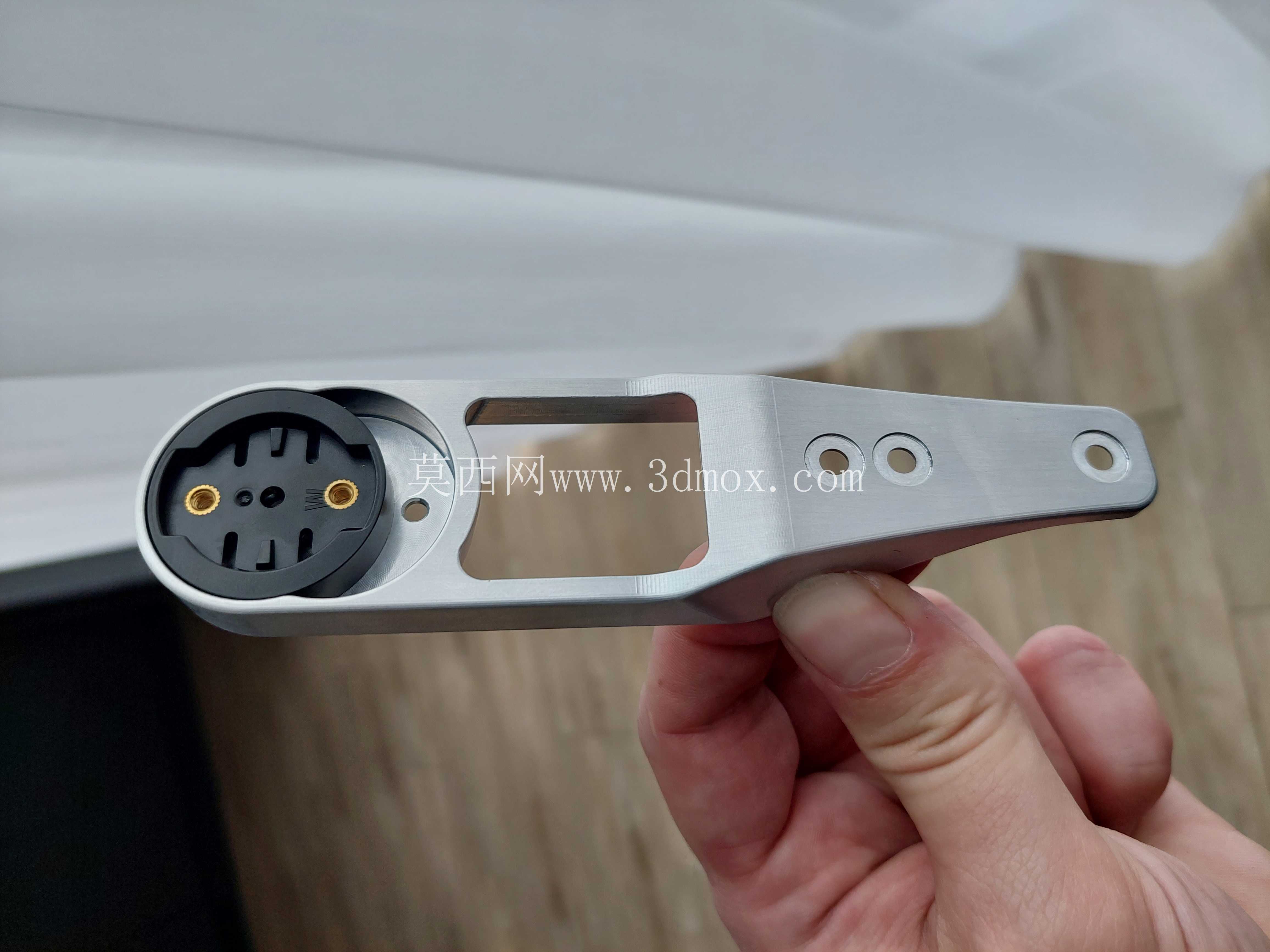

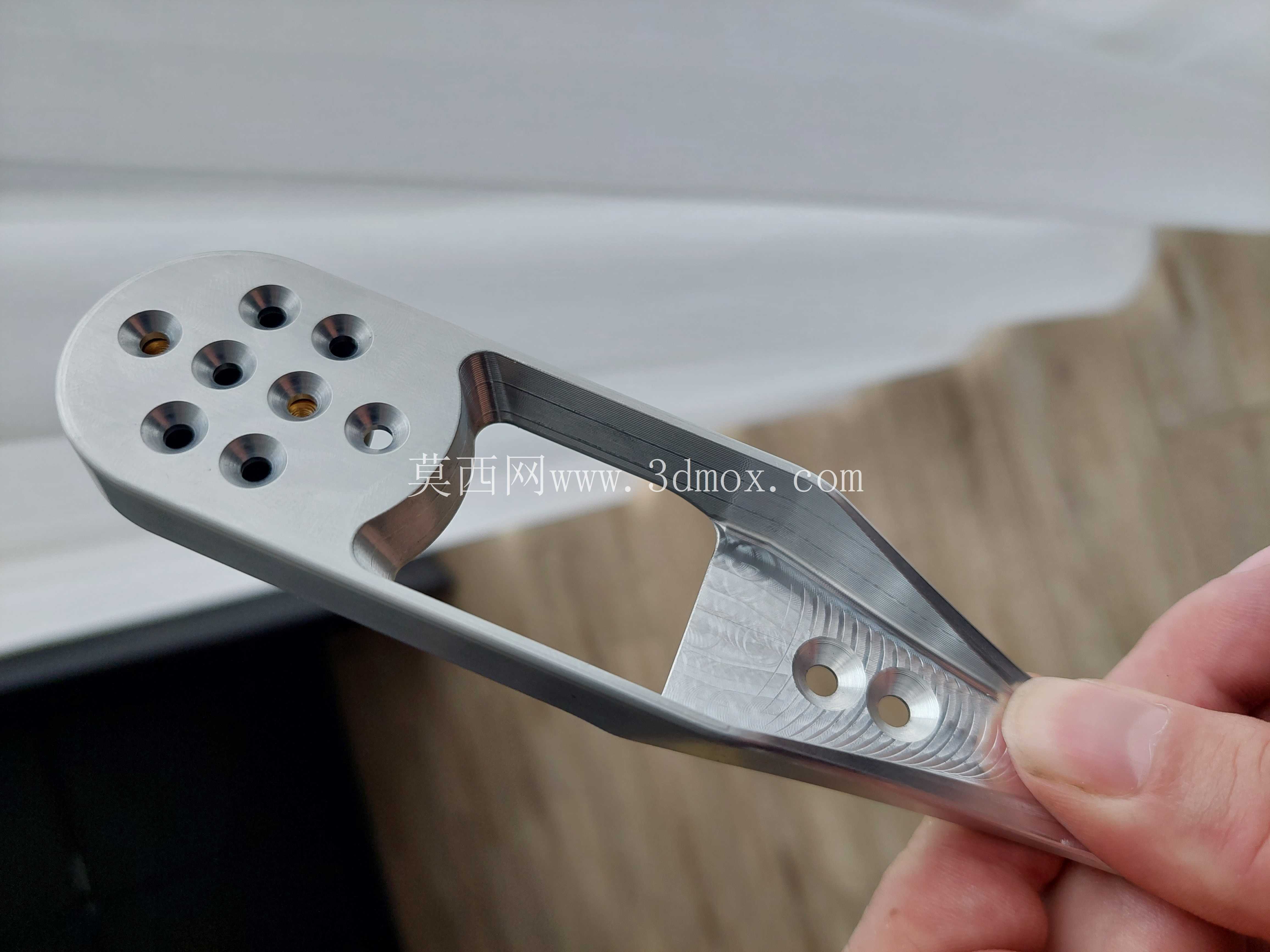

　　支架的安装端采用双螺栓孔定位结构，两个同轴安装孔可与车把对应安装位精准配合，配合额外设置的两个定位销孔，能够在安装后完全限制支架的转动与窜动自由度，即使在颠簸的山地越野路面骑行，也不会出现支架松动、设备移位的情况，保证安装可靠性。支架的承载端采用圆形多孔位安装面，五个均匀分布的安装孔可兼容garmin、Bryton等主流品牌码表的快拆底座结构，无需额外加装转换配件即可直接完成设备固定，安装面的下沉式设计能够让安装后的设备与车把保持合理的间距，避免设备与车把、刹车线管、变速线管发生运动干涉，保证骑行过程中转向、变速、刹车操作不受影响。

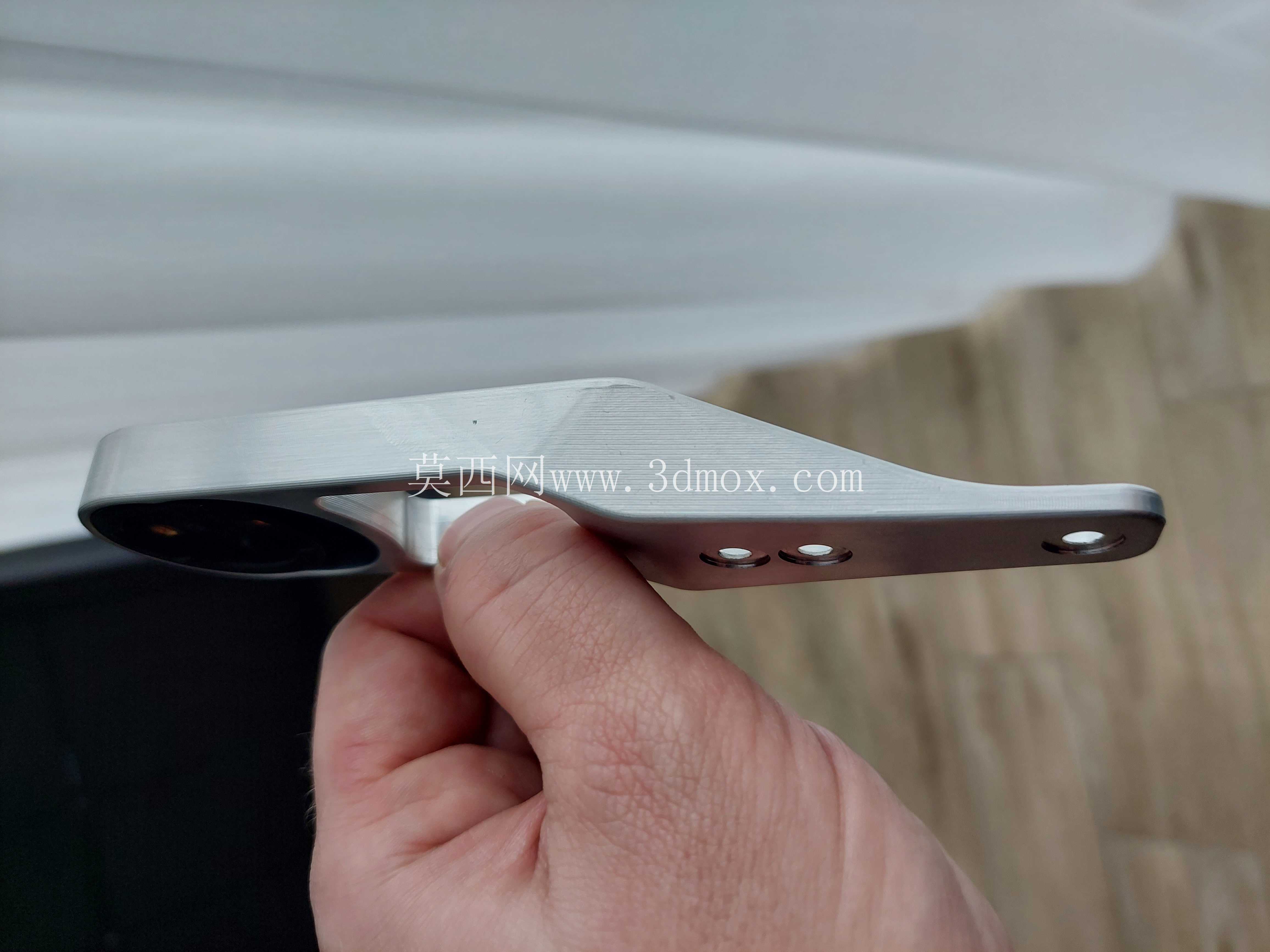

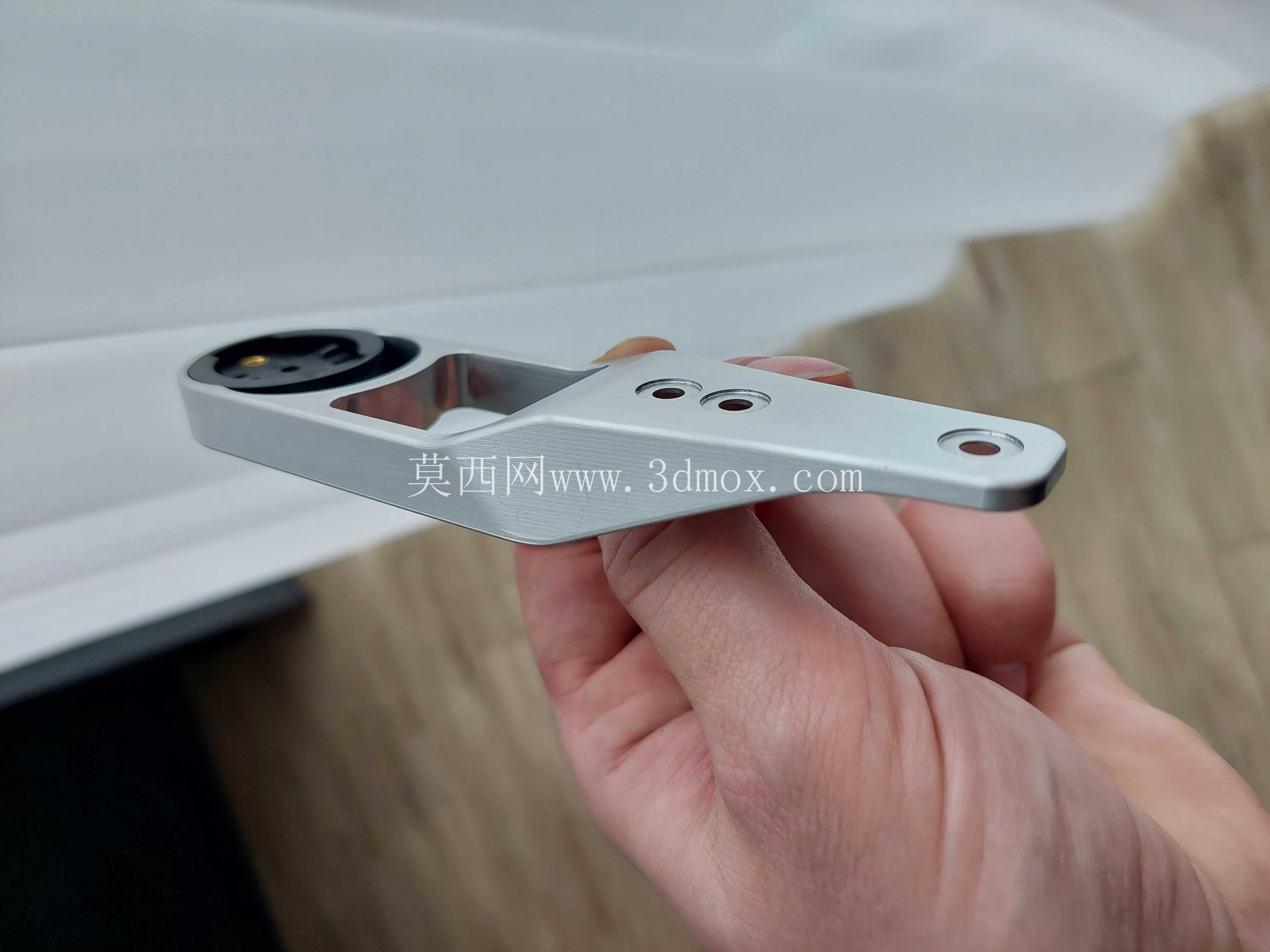

　　支架的主体连接臂采用变截面镂空设计，在连接安装端与承载端的过渡区域做了大尺寸的镂空减重处理，同时对连接臂的截面厚度做了渐变优化，靠近安装端的位置截面厚度更大，能够承受更大的弯曲载荷，靠近承载端的位置适当缩减厚度，在不降低整体结构强度的前提下进一步削减重量，连接臂的边缘全部做了圆角钝化处理，既避免了锐边在安装、使用过程中划伤骑行者或管线，也能够减少应力集中，提升支架的抗疲劳寿命，应对长期骑行过程中的振动载荷。

　　从安装边界来看，支架整体沿车把延伸方向的长度经过精准测算，安装后承载端的位置恰好处于骑行者正常骑行姿态下的视线自然落点区域，无需大幅低头即可清晰查看码表显示的骑行数据，提升骑行过程中的安全性；支架的整体宽度控制在合理范围内，不会超出车把的原有宽度边界，不会在狭窄空间通行时发生刮蹭，也不会影响车把上原有刹车手柄、变速手柄的安装与操作空间。在实际使用场景中，无论是公路车的高速铺装路面骑行，还是山地车的非铺装路面越野骑行，这款支架都能提供稳定的设备承载能力，铝合金材质的抗腐蚀性能也能够应对雨天骑行、汗液侵蚀等复杂使用环境，长期使用不会出现锈蚀、强度下降的问题。设计过程中充分考虑了骑行配件的实际使用痛点，摒弃了多余的装饰性结构，所有结构设计都服务于功能实现与轻量化需求，安装操作简单，仅需对应车把安装位锁紧固定螺栓即可完成装配，无需复杂的调整步骤，普通骑行者即可自行完成安装与拆卸。
