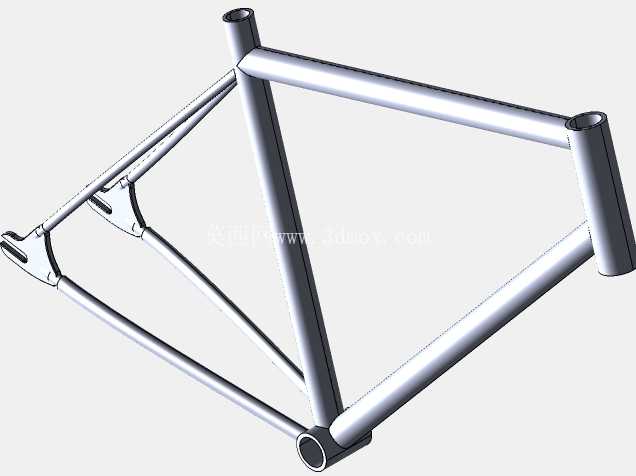

经典菱形管材自行车承载车架结构

　　日常通勤、运动骑行场景下，车架作为自行车的核心承载基体，承担着连接前后轮组、传动系统、转向组件、鞍座与脚踏部件的核心作用，所有骑行过程中产生的载荷——包括骑行者的体重、路面颠簸带来的冲击载荷、转向时的侧向扭力、传动系统启动时的瞬时拉力，都会直接传递到车架结构上，因此车架的结构合理性直接决定了整车的骑行稳定性、使用寿命与重量控制水平。这款车架采用自行车领域应用最广泛的经典菱形双三角结构设计，这种结构经过上百年的实际应用验证，在管材用量、结构刚性、重量控制三者之间取得了极佳的平衡，没有多余的冗余结构，也不会出现关键受力位置的强度缺口。

　　从结构布局来看，车架前端设置标准头管结构，用于安装前叉舵管与碗组组件，头管的内径、长度尺寸严格匹配通用碗组的安装标准，可兼容市面上绝大多数常规规格的公路车、山地车前叉，不需要额外做结构修改；头管通过上管、下管两根主管材与中部的中管连接，中管用于插入鞍座坐杆，中管的内径尺寸适配通用规格的圆形坐杆，坐杆插入深度预留了足够的调节余量，可适配不同身高的骑行者调整鞍座高度；中管底部设置五通结构，是安装曲柄、中轴、牙盘组件的核心位置，五通的同轴度、端面平行度在建模时做了严格的公差约束，保证安装后中轴转动顺畅，不会出现偏磨、异响的问题；后三角部分由后上叉、后下叉组成，末端设置后叉钩结构，用于固定后轮轴，后叉的开档尺寸匹配常规后轮花鼓的安装宽度，同时预留了碟刹安装座或者V刹安装位的结构空间，可兼容不同类型的制动组件。

　　设计过程中，所有管材的连接位置都做了平滑的过渡处理，没有出现尖锐的应力集中棱角，避免长期交变载荷下管材连接处出现疲劳裂纹；管材采用等径或者不等径的圆形截面管材，根据不同位置的受力大小调整管材的壁厚——比如下管承受路面冲击的载荷最大，适当增加壁厚提升抗冲击能力，后上叉主要承受垂直方向的载荷，可适当调整壁厚在保证强度的前提下降低整体重量。从安装边界来看，这款车架的所有安装接口都遵循通用自行车零部件的互换性标准，不需要定制特殊规格的配件，可直接适配市售的标准传动、转向、轮组、制动组件，不管是用于整车组装的结构验证，还是用于车架力学性能的仿真分析，都可以直接调用模型开展工作。建模时已经将所有焊接或者连接的部件整合为一个完整的装配整体，可直接赋予不同的材料属性——比如采用铬钼钢、铝合金、碳纤维复合材料等不同材质的参数，开展静力学载荷分析、模态分析、疲劳寿命分析，模拟不同骑行工况下的结构响应，比如过减速带时的冲击载荷、爬坡时的大扭矩传动载荷、高速过弯时的侧向载荷，验证结构的变形量是否在设计允许范围内，避免出现刚性不足导致的骑行卸力，或者刚性过高导致的骑行颠簸感过重的问题。

　　实际生产中，这类车架的加工工艺根据材质不同有所区别，金属材质的车架多采用管材切割、焊接、打磨、表面喷涂的工艺，碳纤维车架则采用铺层、热压成型的工艺，这款三维模型的结构尺寸完全符合实际加工的工艺要求，没有出现无法加工的倒扣或者极端薄壁结构，可直接用于后续的工艺拆解、工装设计，也可作为入门级结构设计人员学习自行车车架结构的参考案例，理解双三角结构的受力传递路径——从轮组传入的冲击载荷如何通过叉体传递到主车架，再分散到各个管材上最终被鞍座和车把处的骑行者吸收，每一处管材的角度、长度设计都对应着骑行几何的设定，比如头管角度决定了转向的灵活度，中管角度决定了骑行时的踩踏发力角度，后下叉长度决定了后轮的跟随性与传动效率，这些参数在模型的结构布局中都有明确的体现，没有随意设置尺寸比例。
