速降运动专用一体化自行车车架结构

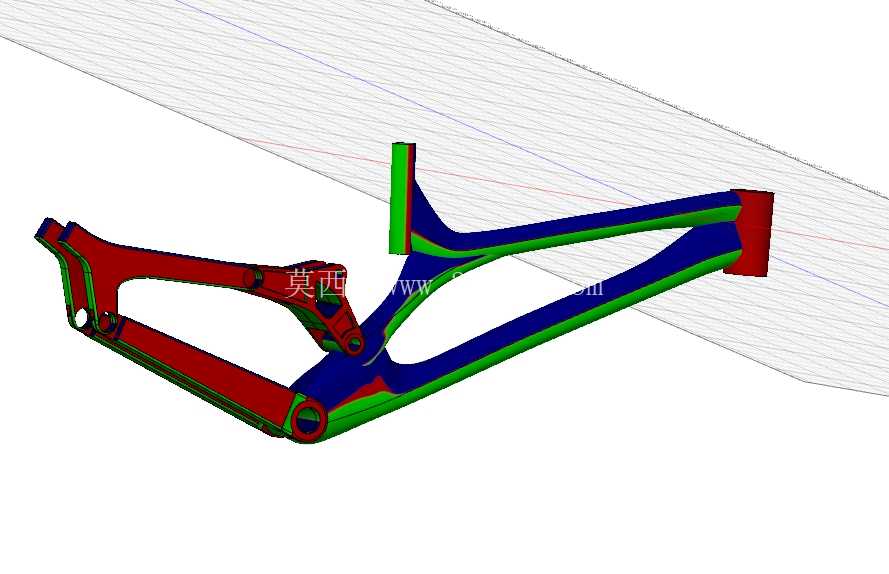

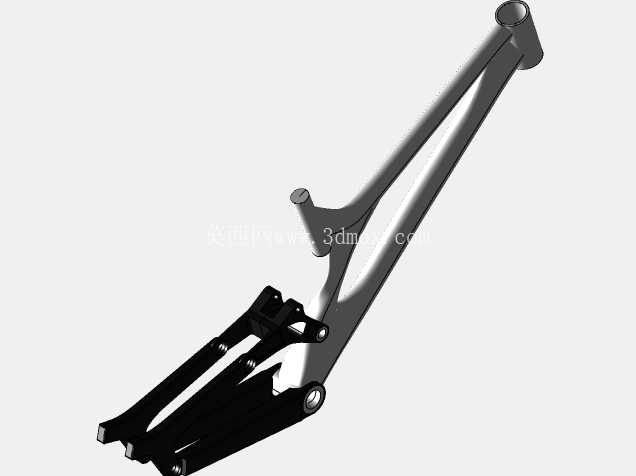

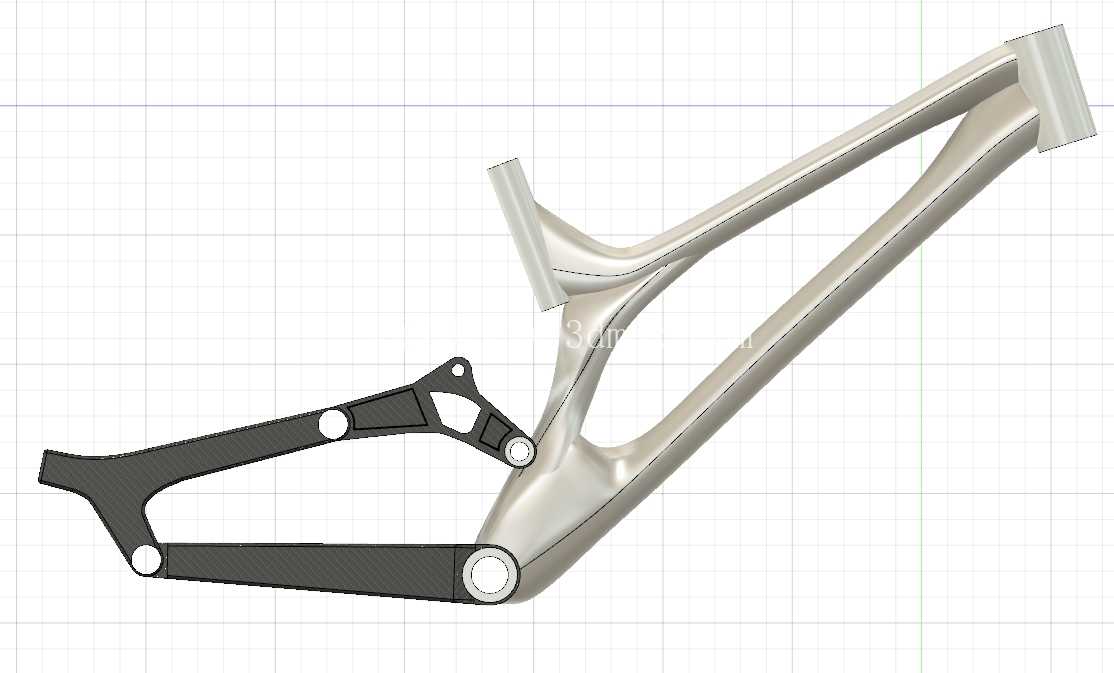

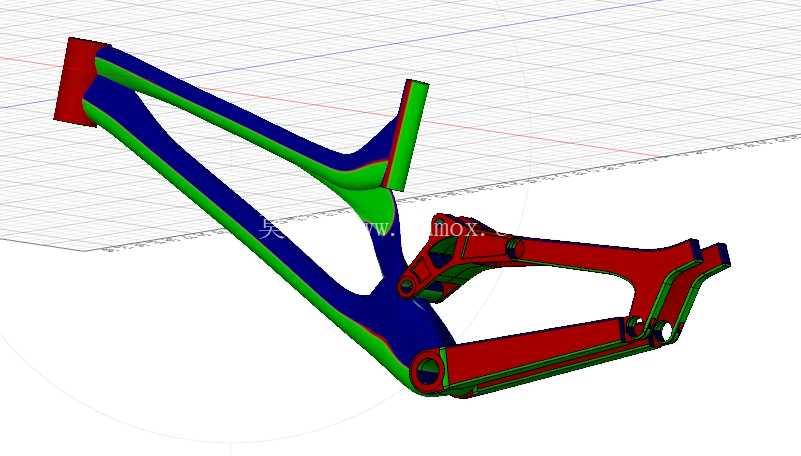

　　这款车架针对山地速降骑行的极端工况做了定向结构优化，区别于普通通勤自行车的车架设计，整体采用一体化三角衍生构型，在保证结构刚性的前提下尽可能削减非受力区域的材料冗余，适配高强度越野、落差飞跃等场景下的复杂载荷输入。从实际使用场景来看，速降骑行过程中车架需要同时承受前轮传递的路面冲击、后轮避震系统的往复反作用力、骑乘者重心偏移带来的侧向扭矩，以及飞跃落地时数倍于自重的瞬时垂向载荷，因此在结构布局上，头管部位做了加厚的环形加强筋设计，与上管、下管的衔接位置采用大圆弧过渡，避免应力集中导致的焊缝疲劳开裂，头管的内径尺寸适配主流标准锥管前叉的安装口径，上下碗组的安装位预留了标准的压装公差，不需要额外修配即可完成前叉总成的装配。

　　后三角部分采用多连杆式的避震安装布局，后叉爪钩的开档尺寸匹配速降专用的后轮花鼓规格，碟刹安装座采用国际标准的直装式接口，可直接适配大尺寸山地碟刹卡钳，不需要额外加装转换座。设计过程中优先考量了载荷传递路径的合理性，上管采用变截面设计，靠近头管位置的截面高度更大，向座管方向逐步收窄，在承受正面冲击时可以通过可控的微小形变吸收部分能量，避免刚性过高导致的骑行震手问题；下管作为主要的承力构件，采用宽幅的异形截面设计，侧向抗扭性能相比传统圆管结构提升明显，在高速过弯、侧向受力时不会出现明显的车架形变，保证骑行操控的精准度。

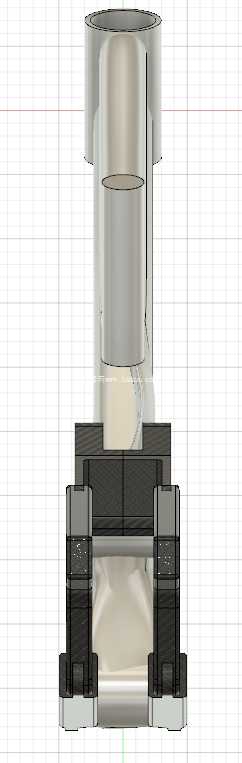

　　五通部位做了一体化的加强凸台设计，中轴安装位的同轴度公差控制在机械加工的标准精度范围内，避免牙盘转动时出现偏摆问题，同时五通位置预留了多组走线孔位，支持变速线管、刹车油管的内走线布局，既可以减少线管外露带来的泥沙侵蚀问题，也能优化整车的外观整洁度。座管的插入深度预留了足够的调节余量，适配不同身高骑乘者的座高调整需求，座管夹的安装位采用开口式结构，锁紧力度均匀，不会出现夹伤座管或者锁紧打滑的问题。后避震器的安装点位经过多轮动力学仿真验证，在避震器全行程压缩过程中，后轮的运动轨迹符合防刹车下沉、防踩踏压缩的设计目标，骑乘者在大力踩踏或者重刹时，避震器不会出现多余的无效行程，保证动力传递效率与制动稳定性。

　　车架的所有安装边界尺寸都遵循山地自行车的通用行业标准，把立、座管、轮组、传动系统、刹车系统等标准配件都可以直接适配安装，不需要做定制化修改，在后续的改装、维护过程中配件获取难度低。从结构细节来看，所有管材的衔接位置都做了平滑的过渡处理，没有尖锐的棱角，既可以降低应力集中的风险，也能避免装配、维护过程中划伤操作人员。后叉的尾钩采用可更换式设计，在发生摔车、碰撞导致尾钩变形时，只需要更换尾钩零件即可恢复正常使用，不需要对整个车架进行维修或者更换，大幅降低了后期使用的维护成本。整体构型在满足强度要求的前提下，通过拓扑优化去除了非受力区域的多余材料，在同强度级别的速降车架中重量控制处于合理区间，不会给骑乘者带来多余的负重负担，同时各个受力关键部位的材料厚度都做了针对性加强，在高频次的冲击载荷下不会出现结构失效问题，能够长期适应山地速降场景下的恶劣使用环境，应对碎石路面、落差跳跃、高速过弯等复杂骑行工况都能保持稳定的结构性能。
