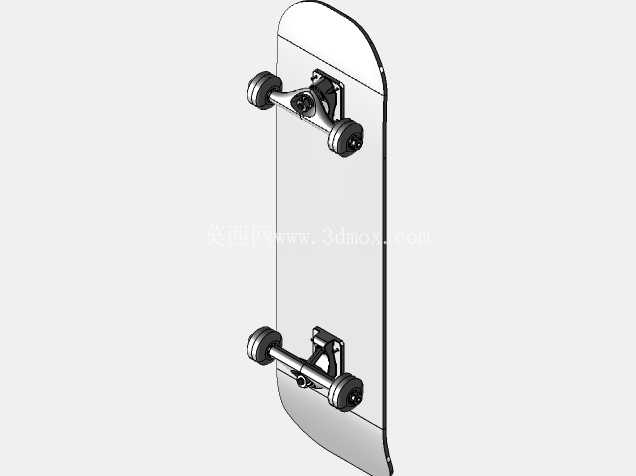

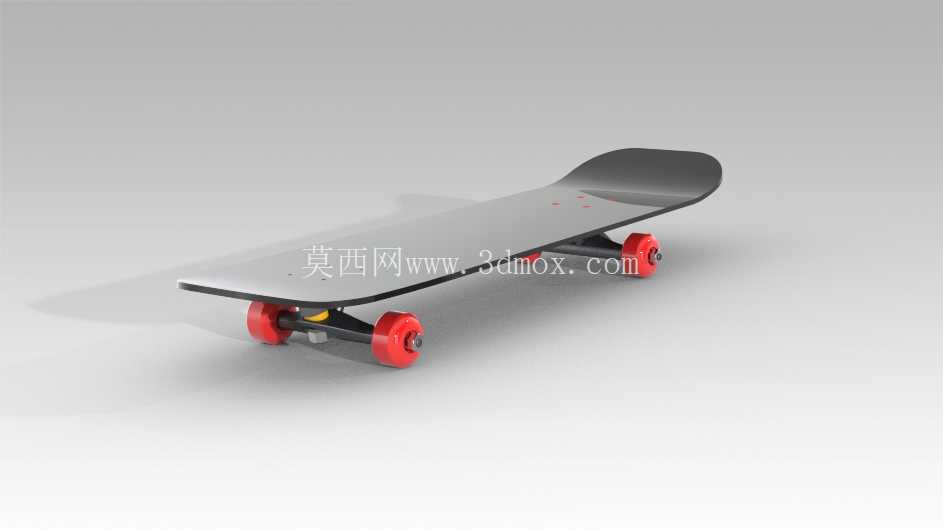

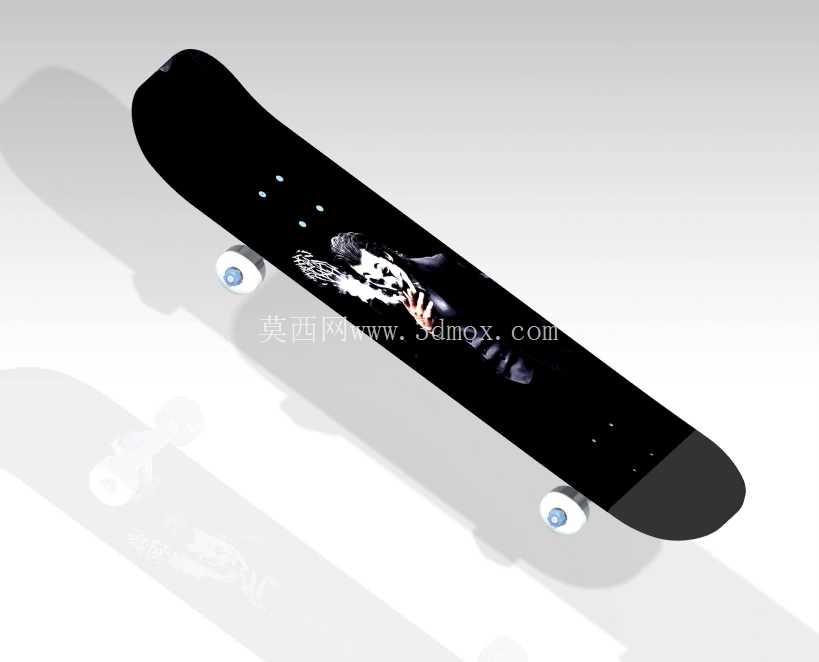

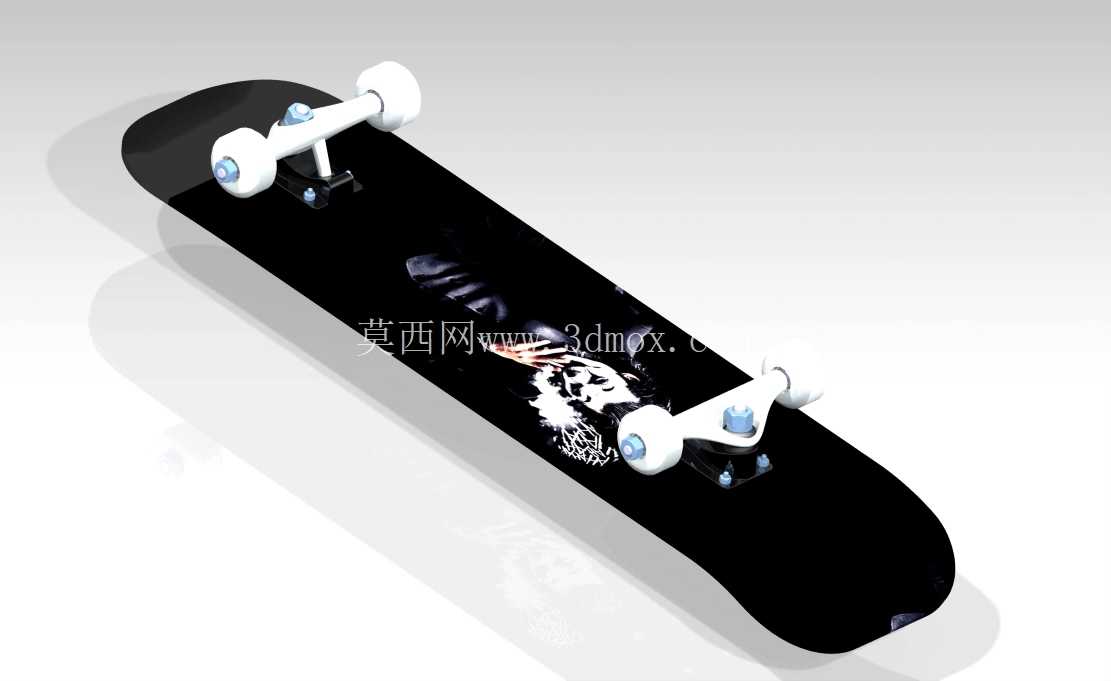

双翘滑板支架组件及整板结构设计

　　这套滑板三维结构完整覆盖整板装配逻辑，从板面承载结构到支架转向机构、轮组滚动单元均做了全参数化建模，可直接用于运动器材研发阶段的结构验证、装配干涉检查以及后续开模前的尺寸校核。日常街头代步、滑板公园道具动作练习是这类双翘板的核心应用场景，建模过程中优先考虑了实际滑行时的受力传递路径，板面采用常规双翘弧形轮廓，前后翘起角度控制在适合 Ollie 等带板动作的区间，板身主体预留了支架安装的标准孔位，孔位间距匹配主流市售支架的安装边界，不需要额外扩孔或调整即可完成装配。

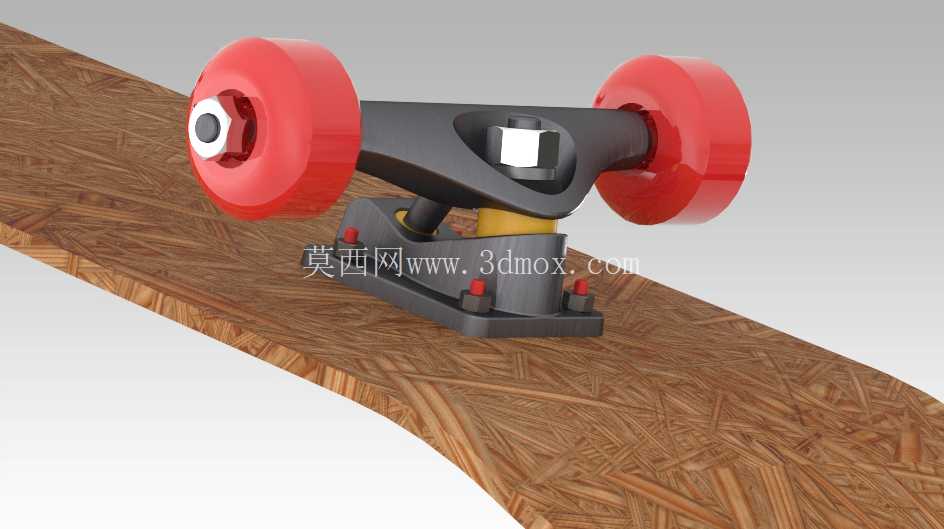

　　支架部分也就是滑手常说的“桥”，是整套结构的核心功能单元，建模时还原了主桥钉、PU避震、支架底座、转向挂耳的完整配合关系，主桥钉作为支架的核心受力轴，模型中预留了足够的螺纹配合长度，可模拟不同锁紧力度下的转向阻尼变化，PU避震的上下碗座贴合弧度做了精准匹配，避免实际装配时出现避震错位、转向卡滞的问题；支架挂耳部分的轮轴安装位做了同轴度约束，保证两侧轮组安装后处于同一水平面上，避免滑行时出现偏磨、跑偏的问题。

　　轮组部分还原了轮面弧度、轴承安装腔的尺寸结构，轴承腔的内径匹配通用608滑板轴承的外径尺寸，轮面硬度对应的弧度做了优化，既保证街式滑行时的抓地力，也适配道具研磨时的顺滑度，轮轴位置与支架挂耳的配合预留了侧螺母安装空间，不会出现轮组锁死后蹭支架侧端的问题。整套模型的装配逻辑完全遵循实际滑板的组装流程，先将支架底座通过桥钉固定在板面预设孔位，再依次装入PU避震、转向挂耳、主桥钉锁紧结构，最后在挂耳轮轴处装入轴承、轮子、侧螺母即可完成整板装配，各部件之间的配合间隙均按照实际生产公差做了预留，静态干涉检查无异常，转动副的活动范围可模拟真实滑行时的转向角度，不会出现结构死点。

　　从安装边界来看，整板宽度适配主流成人脚型的站位空间，支架高度控制在轮组转动时不会蹭到板面的合理区间，避免做转向动作时出现咬轮停板的风险，板面边缘的弧度做了圆角处理，既符合运动器材的安全设计要求，也能减少动作失误时板边磕碰造成的结构损伤。建模过程中没有做过度的结构简化，所有受力关键位置的圆角、加强筋结构都做了还原，比如支架底座与板面接触的位置做了轻微的弧度贴合，保证安装后支架与板面完全贴合，不会出现局部应力集中导致的支架断裂或者板面压损；轮芯位置做了加强结构，避免高速滑行或者落地冲击时出现轮芯爆裂的问题。对于结构设计从业者来说，这套模型可以作为运动器材类轮式承载结构的参考案例，理解弹性避震结构在转向机构中的应用，以及多部件装配时的公差配合逻辑，也可以在此基础上调整板面尺寸、支架硬度、轮径大小，衍生出适配长板巡航、鱼板代步等不同场景的滑板结构，不需要从零开始搭建基础装配框架，能大幅缩短前期建模的时间成本。
