杜卡迪996改848后摇臂转接构件

　　这款转接构件主要应用于大排量运动摩托车的后悬挂改装场景，针对杜卡迪996车型换装848规格后摇臂的适配需求开发，解决两款车型后悬挂安装点位不匹配、铰接孔位错位、轴系同轴度偏差的实际改装痛点。在摩托车改装领域，不同年款、不同排量的同品牌车型后摇臂往往因为车架铰接点位置、减震连接座尺寸、后轮轴间距存在差异，直接换装会出现后轮定位偏移、悬挂运动干涉、行驶动态异常的问题，这类转接摇臂的核心作用就是在不改动原车车架主体结构、不破坏原有安装孔位强度的前提下，完成不同规格后摇臂的无损适配。

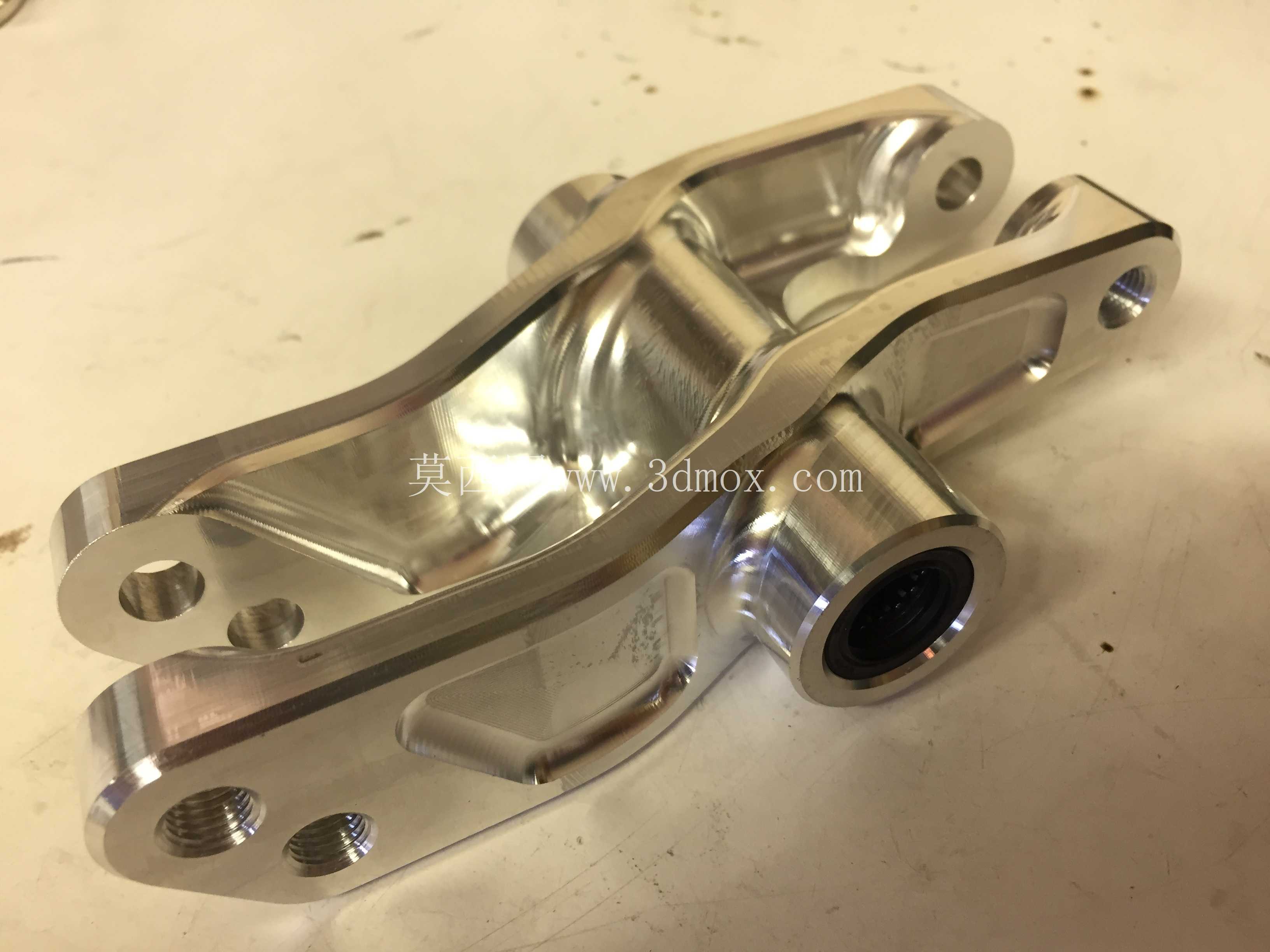

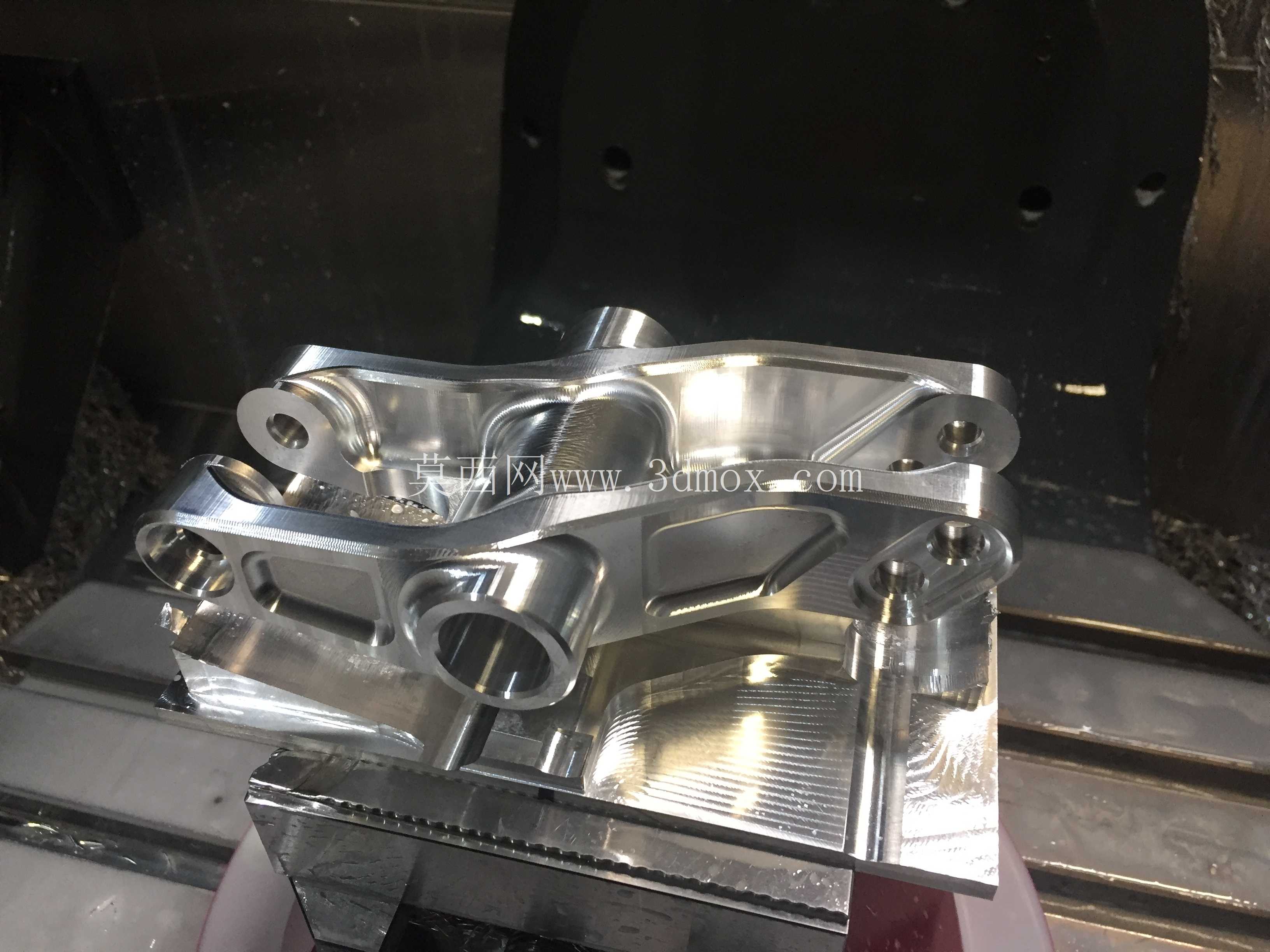

　　从功能特性来看，该构件属于悬挂系统的传力转接件，既要传递后轮输出的驱动力、制动力，也要承受弯道行驶时的侧向载荷、颠簸路面的冲击载荷，因此整体采用整块铝合金坯料五轴加工成型，没有焊接拼接结构，避免焊缝位置出现应力集中导致的构件断裂风险。构件上的铰接孔位分别对应原车车架的摇臂安装轴、848后摇臂的主轴孔、减震下连接点以及后刹车卡钳支架的安装位，每个孔位的同轴度、端面垂直度都按照摩托车悬挂部件的公差要求设计，保证装配后摇臂转动无卡滞，悬挂行程内不存在运动干涉。

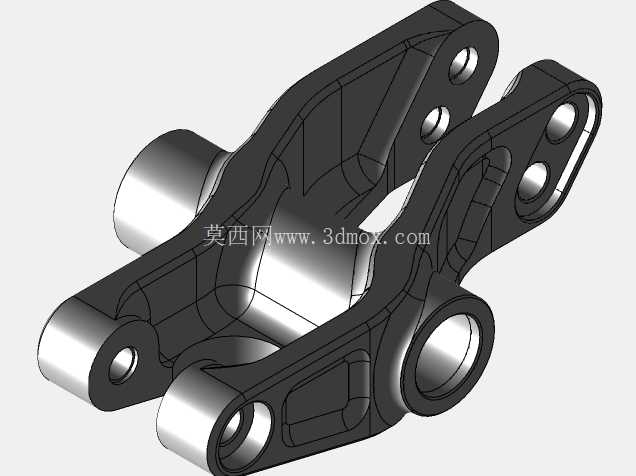

　　设计过程中首先需要完成两款车型后悬挂安装点的三维坐标测绘，将原车车架的铰接基准、848后摇臂的安装基准导入建模环境中，通过坐标对齐确定转接件的整体轮廓边界，再根据载荷分布情况优化内部筋位结构，在保证构件整体刚度的前提下尽可能去除非受力区域的材料，降低簧下质量，提升悬挂的响应速度。构件上的滚针轴承安装位匹配INA HK1622-ZW规格滚针，轴封安装位适配TIMKEN 16X22X3-R2LS32-S规格油封，轴承位的内径公差、表面粗糙度都满足滚针轴承的压装要求，避免装配后轴承出现旷量或者转动卡滞的问题。

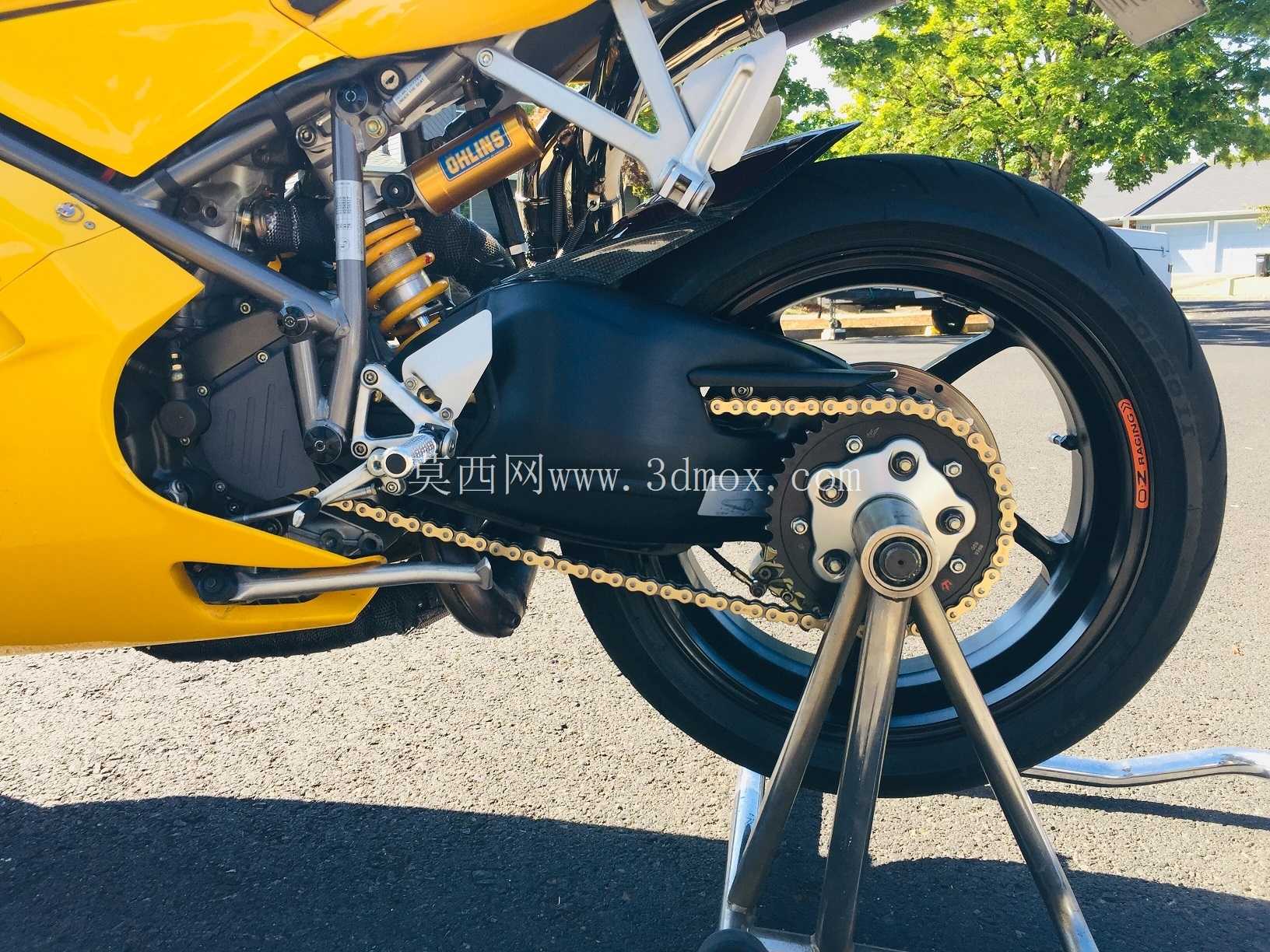

　　安装边界方面，构件与车架连接的两个铰接孔中心距严格匹配杜卡迪996原车后摇臂的安装轴间距，与848后摇臂连接的主轴孔位置、孔径完全对应848后摇臂的安装尺寸，整体外轮廓在最大转向角度、悬挂全行程压缩、全行程拉伸的状态下，都不会与车架、排气管、后挡泥板、后轮组发生干涉，构件上的螺纹孔深度满足螺栓拧入深度要求，保证连接强度符合大排量摩托车的行驶安全标准。实际装车过程中，不需要对原车车架进行切割、焊接等不可逆改动，只需要拆除原车后摇臂，将该转接构件通过原车安装轴固定在车架铰接点上，再将848后摇臂安装到转接构件的对应轴位，依次装配滚针轴承、油封、后轮轴、减震连接螺栓、刹车卡钳支架即可完成改装，装配后后轮的前束、倾角参数都在原厂设计的合理范围内，不需要额外进行大范围的定位调整。构件的表面采用阳极氧化处理，提升铝合金表面的硬度与耐腐蚀性能，同时加工过程中所有的棱边都做了倒角处理，避免装配过程中划伤密封件或者安装人员，受力较大的轴孔位置做了局部加厚处理，抵消交变载荷带来的疲劳损伤，延长构件的使用寿命。
