PG7规格电缆密封接头结构设计

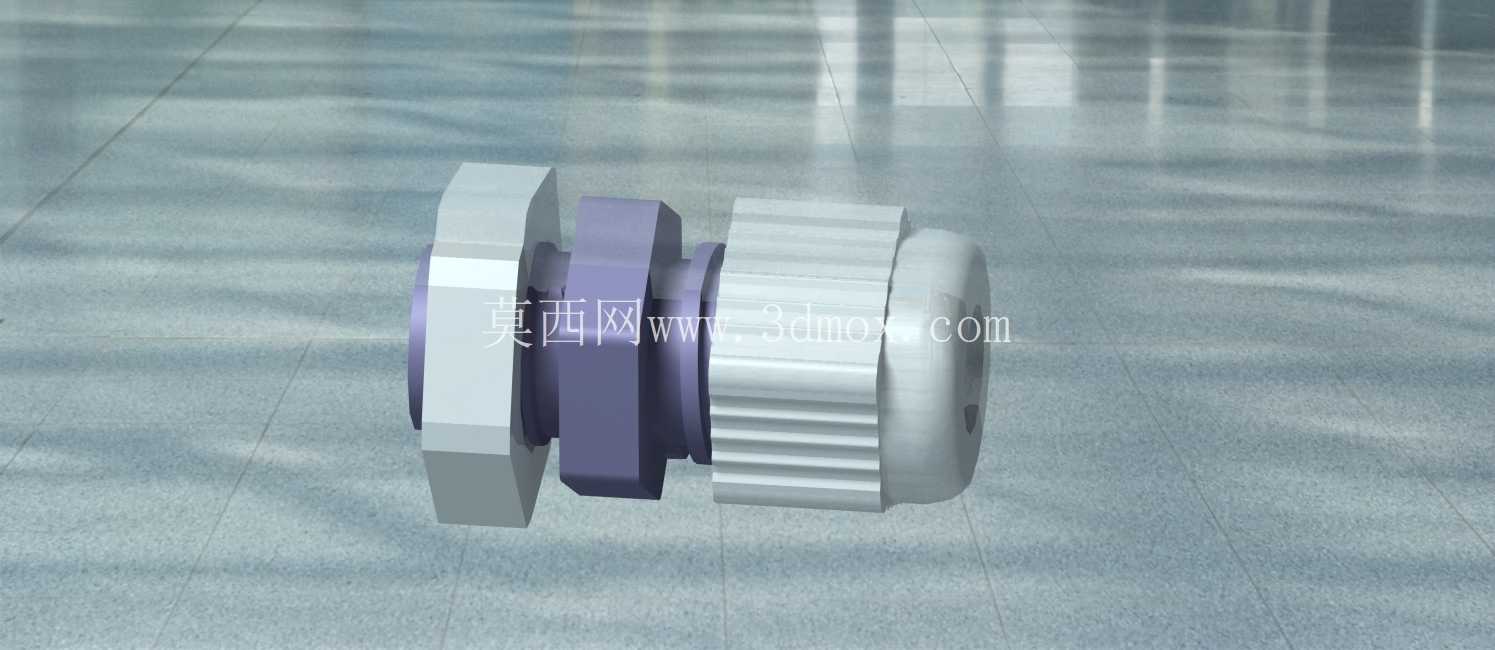

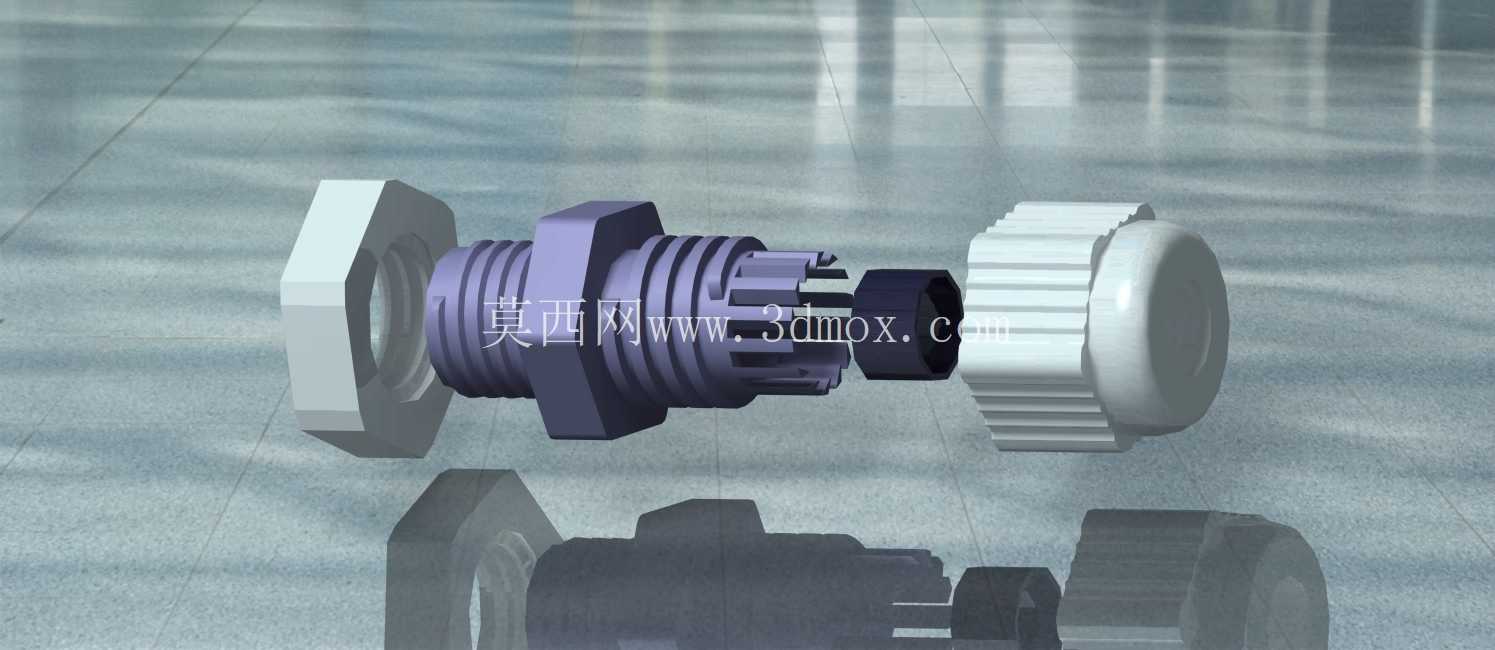

　　这款PG7规格的电缆密封接头，是工业现场线缆穿舱、柜体进线场景里的基础连接件，日常在低压电控柜、传感器接线盒、小型户外设备的进线端口都能见到它的应用。从结构拆分来看，整套零件包含锁紧六角螺母、主体密封基座、弹性卡爪、橡胶密封环、旋紧端盖五个核心部分，各零件的配合公差直接决定最终的密封效果与线缆夹持力。

　　设计时首先要匹配PG7螺纹的安装边界，公制PG7螺纹的大径控制在12.5mm，适配的柜体开孔直径为12.7mm，允许的开孔公差在±0.1mm范围内，安装时六角螺母的对边尺寸为17mm，配套套筒或开口扳手的作业空间需要预留至少20mm的径向操作余量，避免现场安装时工具干涉。主体基座的穿线内孔直径为6.5mm，适配外径6-7mm的常规控制电缆、信号线缆，这个尺寸区间刚好覆盖工业现场常用的RVV30.75、RVVP40.5等规格线缆，不会出现穿线困难或者间隙过大的问题。

　　密封结构的设计思路是双向受力密封，当旋紧端盖向主体基座拧紧时，端盖内锥面会挤压弹性卡爪向内收拢，卡爪内侧的防滑齿会咬住线缆外护套，提供足够的抗拉脱力，按照行业常规测试标准，这个结构能承受不小于50N的线缆轴向拉力，避免设备运行过程中线缆受拉扯导致接线端子脱落。同时卡爪的轴向压力会传递到中间的橡胶密封环，密封环受轴向挤压后产生径向形变，完全填充线缆外护套与基座内孔之间的间隙，既能阻挡粉尘进入设备内部，也能达到IP65级别的防水效果，满足户外设备、潮湿车间的使用要求。

　　实际选型应用时，需要注意几个容易被忽略的细节：首先是橡胶密封环的材质，普通丁腈橡胶材质适配常规工业环境，耐温范围在-20℃到80℃，如果是应用在户外暴晒或者有腐蚀性气体的场景，需要更换为硅橡胶或者氟橡胶材质的密封环，避免长期使用后密封环老化开裂失去密封效果。其次是锁紧端盖的防滑齿设计，端盖外圈做了竖向滚花处理，在没有工具的情况下也可以手动拧紧实现初步密封，不过最终锁紧还是需要用扳手施加规定扭矩，PG7规格的推荐锁紧扭矩为1.2N·m，扭矩过大会导致橡胶密封环被过度挤压产生永久形变，扭矩过小则会出现密封不严、线缆夹持力不足的问题。

　　从安装流程来看，现场作业时需要先将锁紧螺母从主体基座上旋下，把基座从柜体外侧穿入预先开好的安装孔，再从柜体内侧旋紧锁紧螺母，螺母与柜体接触面之间可以根据防护需求加装平垫片或者密封垫片，避免柜体开孔处的缝隙进水进尘。之后将线缆从端盖侧穿入整套接头，调整好线缆进入柜体的长度后，先手动旋紧端盖，再用扳手拧到规定扭矩即可完成安装。如果后续需要更换线缆或者调整线缆长度，只需要反向旋开端盖，就能释放卡爪对线缆的夹持力，操作十分便捷，不需要拆卸整套接头的安装结构。

　　在三维建模过程中，需要重点关注几个配合面的尺寸公差：主体基座与端盖的配合螺纹采用公制细牙螺纹，公差带选6H/6g，保证旋合顺畅不会出现卡滞；弹性卡爪的开槽宽度控制在1.2mm，槽底做R0.5的圆角过渡，避免卡爪反复收拢张开时出现应力集中断裂；橡胶密封环的初始内径比适配线缆最小外径小0.5mm，保证未拧紧状态下密封环也能和线缆外护套有初步接触，减少安装时的对位难度。另外六角螺母与柜体接触的端面做了0.3mm的倒角处理，避免安装时锐角刮伤柜体表面的喷塑层，影响柜体的防腐性能。

　　这类电缆接头虽然是小型基础五金件，但在整套设备的防护体系里起到非常关键的作用，很多现场设备出现进水短路、线缆拉脱的故障，往往都是因为接头选型不对或者安装不规范导致的。设计时除了满足基本的尺寸配合要求，还要考虑现场安装的容错性，比如适当加大卡爪的收拢行程，让接头可以适配一定线径范围内的线缆，减少现场的备件种类；端盖的滚花深度控制在0.2mm，既保证足够的摩擦力，也不会因为滚花过锐划伤操作人员的手部。
