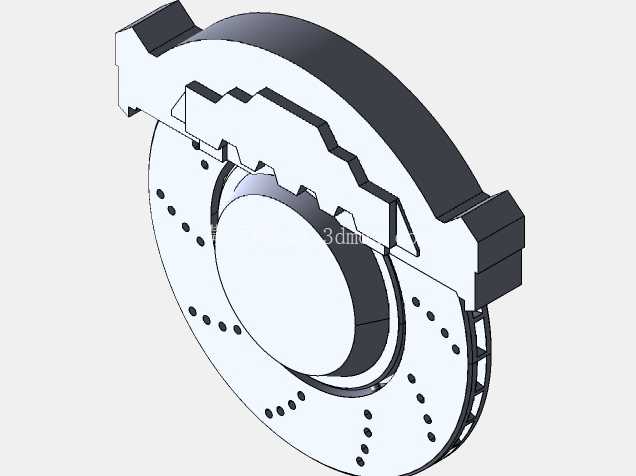

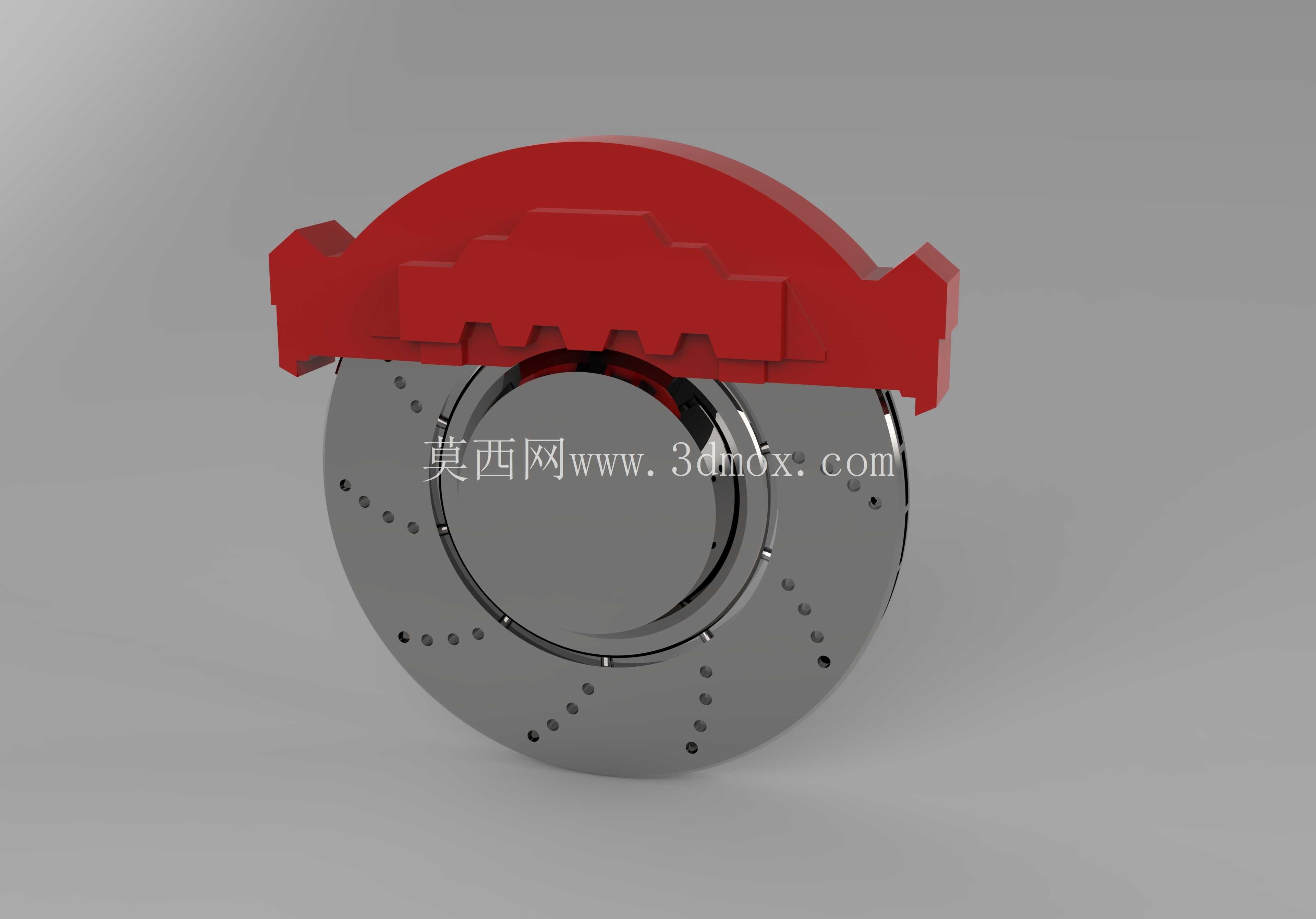

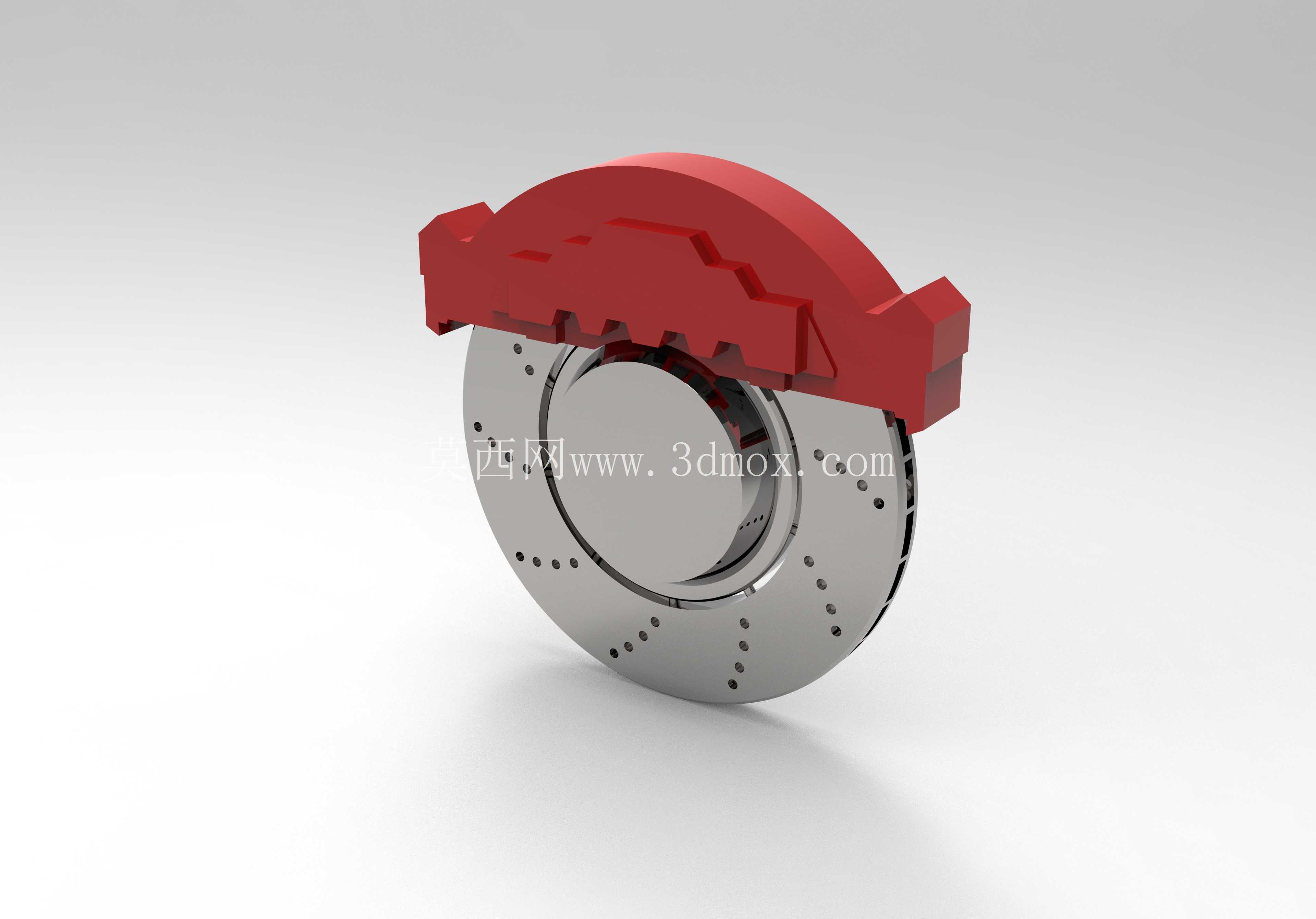

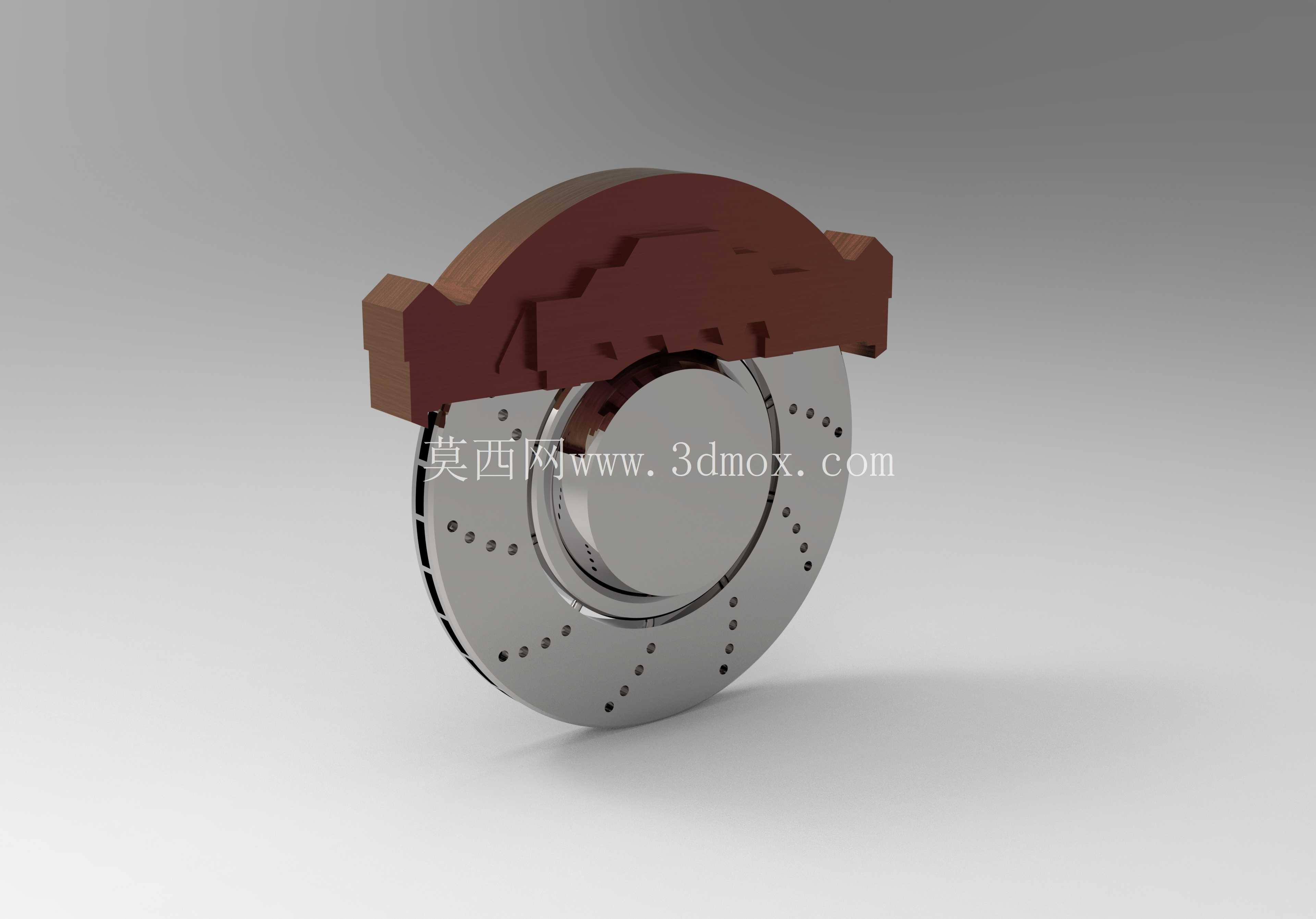

汽车通风盘式制动卡钳刹车盘总成结构

这套盘式制动结构采用通风盘式设计，核心应用场景覆盖乘用车辆前轮制动回路，也可适配部分轻型商用车辆的制动系统升级需求，在日常城市通勤、高速行驶以及轻度非铺装路面行驶工况下，都能提供稳定的制动力输出。实际装车使用时，制动盘随车轮同步转动，卡钳本体固定在转向节的安装基座上，当制动管路传递液压推力时，卡钳内部的活塞会推动两侧摩擦片压紧制动盘的摩擦工作面，通过摩擦力矩将车轮的转动动能转化为热能耗散，实现车辆减速或驻车的制动需求。

从功能特性来看，通风盘的内部设置有径向布置的通风流道，当车轮转动时，离心力会带动外部空气从盘体内圈流入、外圈甩出，形成持续的风冷散热回路，相比实心制动盘，连续制动工况下的热衰减幅度更低，能有效避免长下坡路段频繁制动导致的制动力下降问题。制动盘摩擦面加工有均匀分布的散热小孔，除了辅助提升散热效率外，还能在摩擦片与盘面接触时刮除摩擦面附着的粉尘与水膜，雨天行驶时可以快速恢复制动摩擦力，减少水衰退带来的制动距离延长风险。卡钳采用浮动式结构设计，制动过程中卡钳本体可沿导向销轴向小幅滑动，保证内外侧摩擦片的磨损量均匀，避免偏磨导致的摩擦片提前报废，也能减少制动时的踏板震动反馈。

设计过程中，首先需要匹配对应车型的轮辋安装空间，制动盘的外径尺寸需要避开轮辋内侧的辐条间隙，预留至少5mm以上的安全距离，防止行驶过程中轮辋与制动盘发生运动干涉；制动盘的中心安装孔与轮毂轴头的配合公差选用H7/k6过渡配合，保证转动时的同轴度，减少高速制动时的方向盘抖动问题。卡钳的安装支架定位尺寸需要严格匹配转向节上的安装孔位，导向销的轴线与制动盘端面的垂直度公差控制在0.05mm以内，避免摩擦片偏磨。摩擦片的摩擦材料选用半金属配方，工作温度覆盖-40℃到350℃区间，常温下摩擦系数稳定在0.35-0.4之间，满足日常行驶的制动需求。

安装边界方面，制动盘背面需要预留足够的防尘罩安装空间，防尘罩与制动盘背面的间隙控制在3-8mm，既防止行驶过程中碎石击打制动盘表面，也不会因为间隙过小导致摩擦异响。卡钳的放气螺钉位置需要布置在卡钳腔体的最高处，方便制动系统排气操作，避免管路内残留空气导致制动踏板发软。制动盘的有效摩擦半径需要匹配整车制动力分配曲线，在保证足够制动力矩的同时，避免前轮制动力过大导致的制动抱死风险，配合ABS系统工作时，制动盘的端面跳动量控制在0.03mm以内，保证制动压力调节时的平顺性。

结构细节上，卡钳的活塞表面采用硬质阳极氧化处理，提升活塞表面的耐磨性能与耐腐蚀能力，活塞与缸筒之间的密封圈采用矩形截面橡胶圈，除了密封制动液外，还能在制动解除时带动活塞回位，保持摩擦片与制动盘之间0.1-0.3mm的合理间隙，减少行驶过程中的拖滞力矩，降低不必要的动力损耗。制动盘的通风流道采用流线型设计，减少空气在流道内的流动阻力，提升高速行驶时的散热效率，流道的壁厚均匀控制在4mm，避免铸造过程中出现缩松缺陷，保证制动盘的结构强度，在最大制动力矩工况下，制动盘的最大应力不超过材料抗拉强度的1/3，满足10万次以上制动循环的疲劳寿命要求。
