Y型合流三通管道曲面结构设计

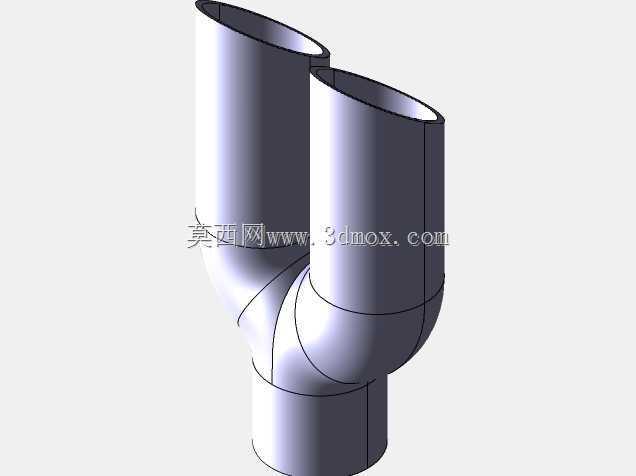

　　在流体输送管网的支路合并工况里，单入口承接两股来流的Y型三通是管路布局里非常常见的异形管件，本次完成的曲面合流三通结构，针对两路竖向并行支管向下汇入单根主管道的使用场景做了完整的实体建模，整体没有采用常规斜插焊接三通的直交相贯形式，而是把两支管的汇合段做了顺滑的曲面过渡，从流体走向上规避了两股介质在交汇位置直接对冲形成的湍流涡区。从现场安装的边界条件来看，两支并行的上端接口保持同轴等高的开口形态，管口端面做了平齐的直边段预留，方便现场对接法兰或者直接承接上游管道的插接焊缝，两支管的中心距按照常规并行管路的排布间距设定，支管的圆柱段保持足够的直段长度，不会因为过渡曲面过早抬升导致上游管道的安装操作空间不足。

　　下方的单根出口主管与两支管的对称中心面共线，主管的外径和两支管的通流能力做匹配，按照两支管满负荷同时过流的截面流速等效核算，主管通径略大于单根支管，保证合流之后管内流速不会出现陡增，降低管路沿程阻力。结构建模过程中，两支管从圆柱段向下延伸之后，相邻的侧壁没有直接做尖角交汇，而是沿着介质流动的转向轨迹构建连续的融合曲面，外侧管壁则顺着两支管的外轮廓逐步收束，平滑过渡到下方主管的外圆柱面，整个汇合区域的壁厚全程保持均匀，没有出现局部壁厚突变或者曲面褶皱的问题，不管是后续采用钣金弯制焊接、铸件一体成型还是3D打印一体制作，都能保证结构的成型工艺性。在实际工程应用里，这类合流三通可以用在建筑给排水的双路排水汇流、

　　通风除尘系统的两个吸尘支路汇合、轻工物料输送的双料管并线，甚至车用排气系统的双出排气歧管合并段，顺滑的内壁过渡可以减少介质在交汇位置的阻力损失，输送含尘气流或者带细小颗粒的物料时，也不容易在尖角位置形成物料沉积、长期使用出现积料堵塞的隐患。建模时全程保留了管件的对称中心基准，两个上管口的端面平行度、主管轴线和两支管对称面的位置度都可以直接在数模里提取参考，后续出工程图时可以直接标注管口的对接尺寸、安装定位的中心距、整体高度方向的占用空间，管路设计人员在做管网排布时，可以直接把该管件放入装配体，核对周边管线、支架的安装间隙，不需要额外二次修整曲面。和常规现场切割拼焊的斜三通相比，这种一体化顺滑合流的结构，内壁没有相贯线形成的凸起棱边，

　　流体经过汇合段的时候流向转变更平缓，既能够降低管路运行的噪音，也能减少含冲刷性介质对管壁交汇位置的局部冲蚀，延长管件的使用寿命。整个结构的外形轮廓没有额外的突出凸台，外表面顺滑，外部做保温层包覆或者防腐涂层施工的时候都很方便，管路支吊架的承载位置可以选在下方主管或者上方两支管的直段区域，避开曲面融合的异形段，保证支撑受力均匀。
