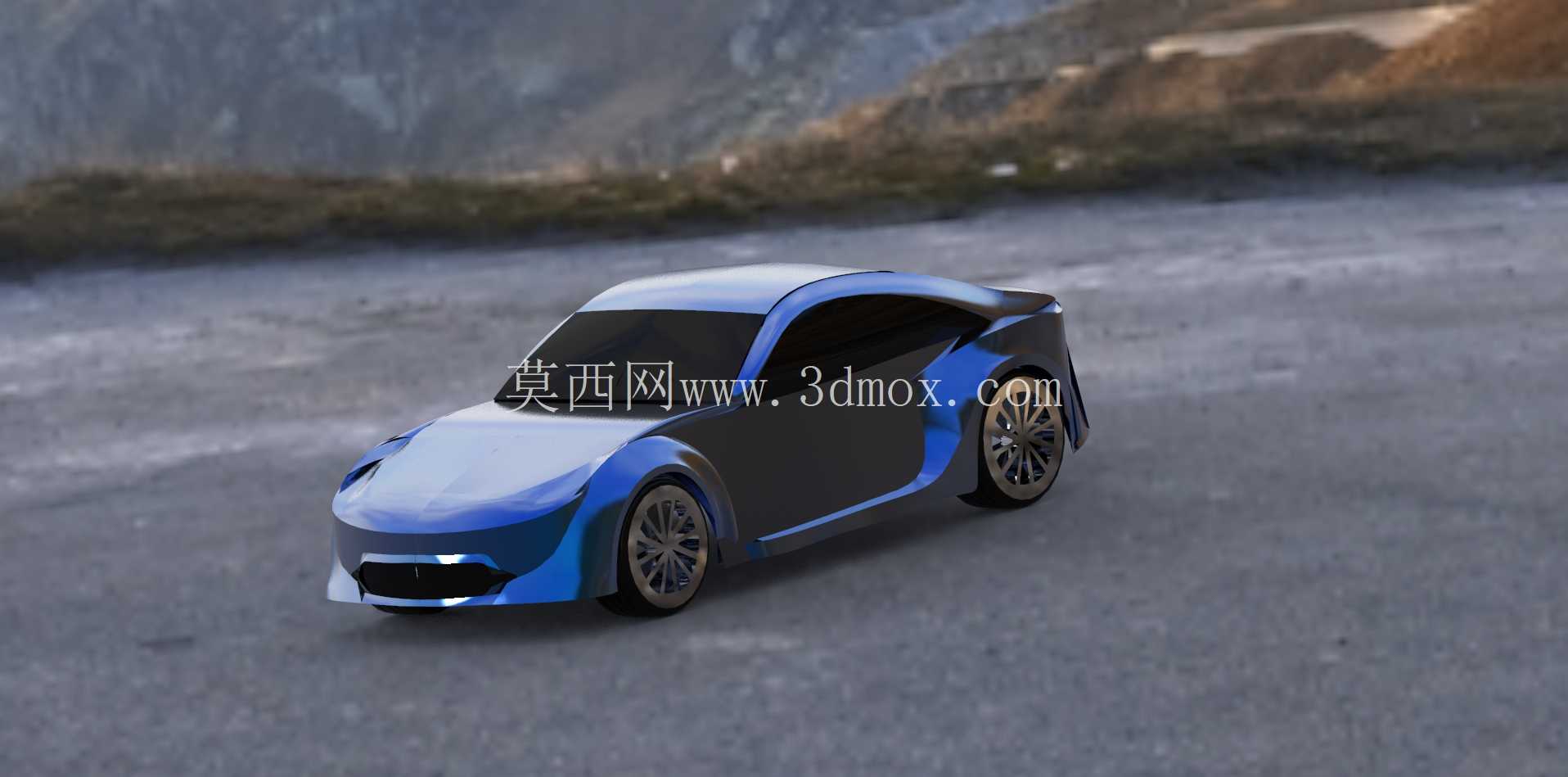

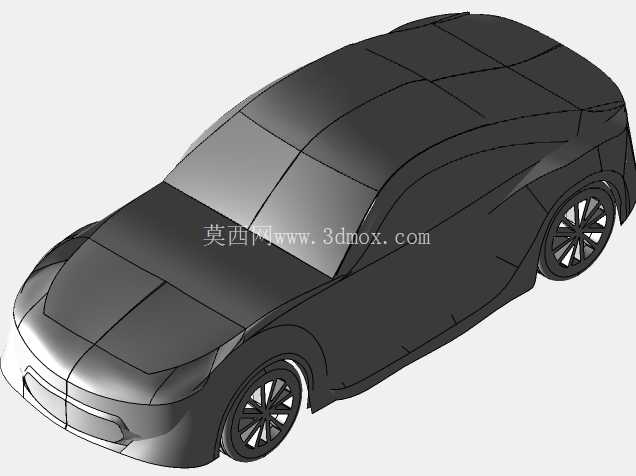

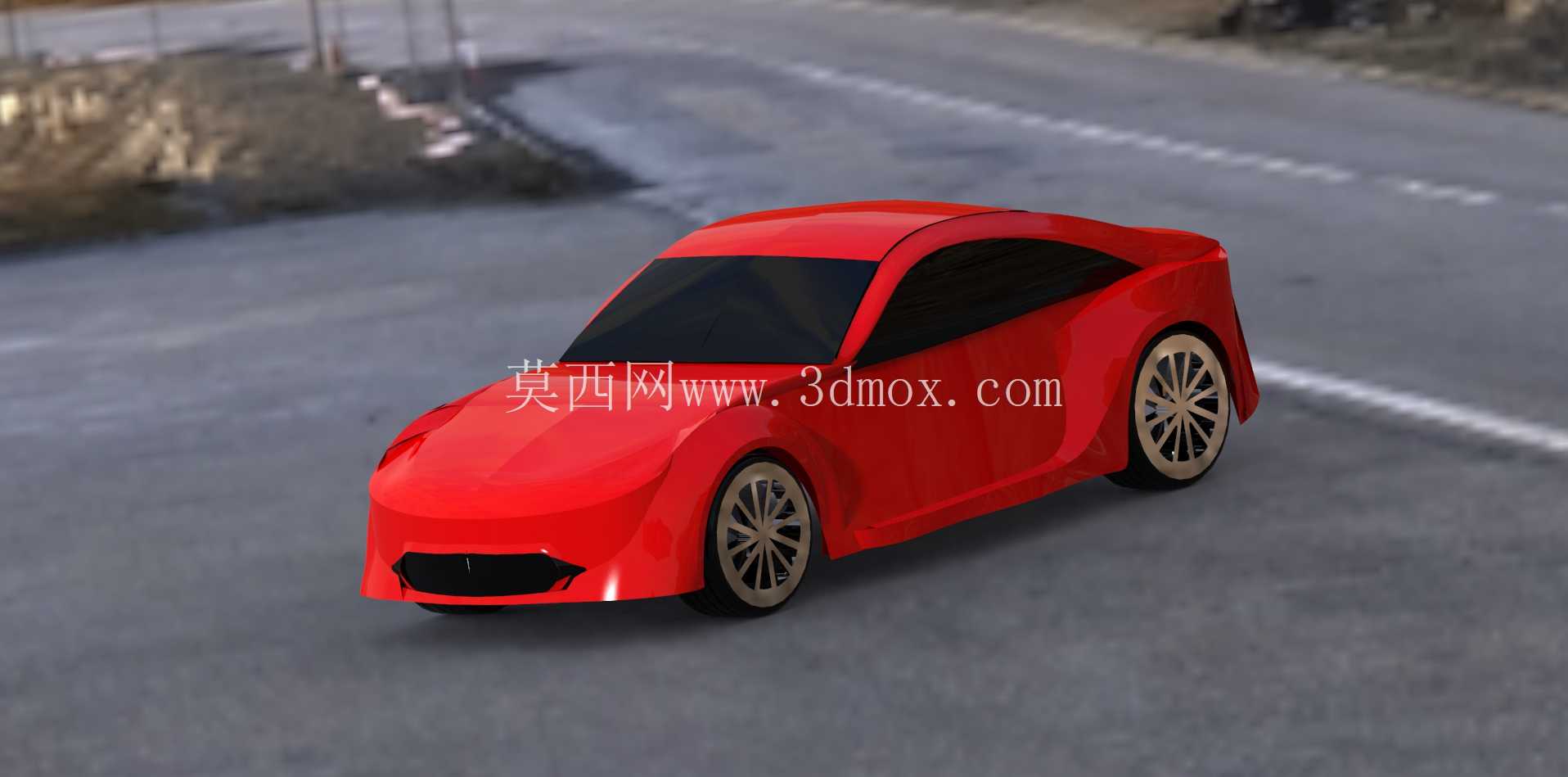

丰田GT86双门运动轿跑整车逆向结构

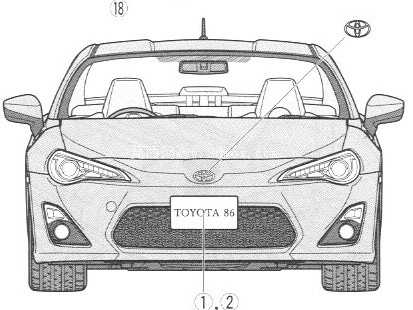

　　本次逆向还原的双门运动轿跑结构，核心面向民用运动乘用车的改装开发、外观套件验证、教学演示场景，可直接用于高校车辆工程专业的整车构造实训、改装厂商的外观空气动力学套件前期匹配验证，也可作为赛车模拟器的车体物理模型基底使用。整车采用前置后驱的经典运动车布局，外覆盖件的曲面重构全程遵循原车的光影棱线走向，前脸的下进气区域预留了中冷器安装的避让空间，轮拱的外扩弧度完全匹配原车17寸运动轮毂的转向跳动边界，在满打方向的极限工况下，轮胎与轮拱内衬的间隙控制在12mm，既避免了运动工况下的剐蹭风险，也不会因为间隙过大破坏整车的低趴视觉效果。

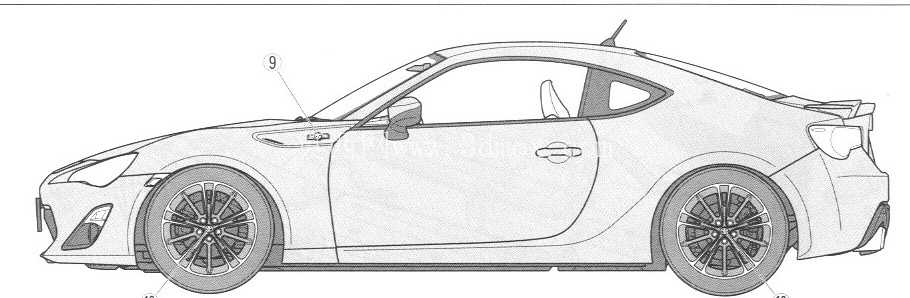

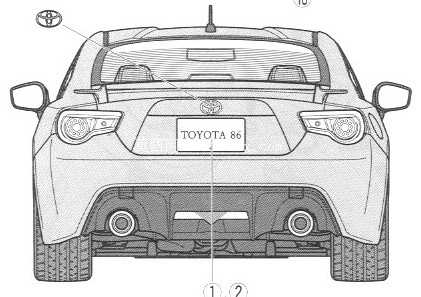

　　车身侧面的双门无框结构是逆向过程中的重点还原部分，车门的铰链安装位完全对齐原车的A柱下方加强筋位置，车门玻璃的升降行程预留了230mm的上下活动空间，玻璃导槽的密封面弧度与车门窗框的曲面完全贴合，避免后期装配出现漏水漏风的密封问题。车尾的小鸭尾造型与后备箱盖为一体化曲面结构，后保险杠的下方预留了双边单出排气的安装走位空间，排气尾喉的伸出长度与后保险杠外表面保持齐平，不会因为突出过多影响离去角参数。整车的轴距控制在2570mm，车长4240mm，车宽1775mm，车高1285mm，所有外覆盖件的分缝间隙均匀控制在3.5mm，完全符合量产乘用车的外观DTS匹配标准。

　　在结构设计思路上，逆向过程中优先保证了外观曲面的G2连续，所有的棱线转折处都做了曲率过渡处理，避免曲面出现生硬的折角，既还原了原车的流体雕塑设计语言，也能保证后续如果做渲染或者3D打印验证的时候，曲面不会出现破面或者断层。前舱的布局预留了水平对置发动机的安装空间，前悬的麦弗逊结构安装点与车身纵梁的连接位置完全对齐，减震器塔顶的平面角度匹配原车的主销后倾参数，保证转向回正的力矩符合运动车的操控设定。驾驶舱的内部空间按照双座2+2的布局还原，前排座椅的滑轨安装位预留了前后200mm的调节行程，方向盘的倾斜角度调节范围覆盖25度到35度，能够适配不同身高的驾驶员操作姿态。

　　后排的临时乘坐空间腿部预留了120mm的余量，仅适合短途乘坐，符合该类运动轿跑的产品定位。整车的底盘最低点离地间隙控制在130mm，在保证运动姿态的同时，能够满足普通城市道路的通过性需求，不会因为过低的底盘在过减速带的时候出现托底问题。油箱的安装位布置在后轴前方的底盘中部，保证前后轴的重量分配接近50:50，这也是该类运动车型操控特性的核心基础，逆向过程中特意保留了该位置的结构特征，方便后续做整车重量分布的仿真分析。前后保险杠的安装卡扣位置完全按照原车的布局还原，每个卡扣的间距控制在150mm，保证保险杠安装后的贴合度，不会出现高速行驶下的抖动异响问题。侧裙的下边缘与底盘的下护板处于同一水平面，能够梳理车侧的气流，减少高速行驶下的底盘乱流，提升高速行驶的稳定性。
