减压阀配套锥齿轮啮合传动结构设计

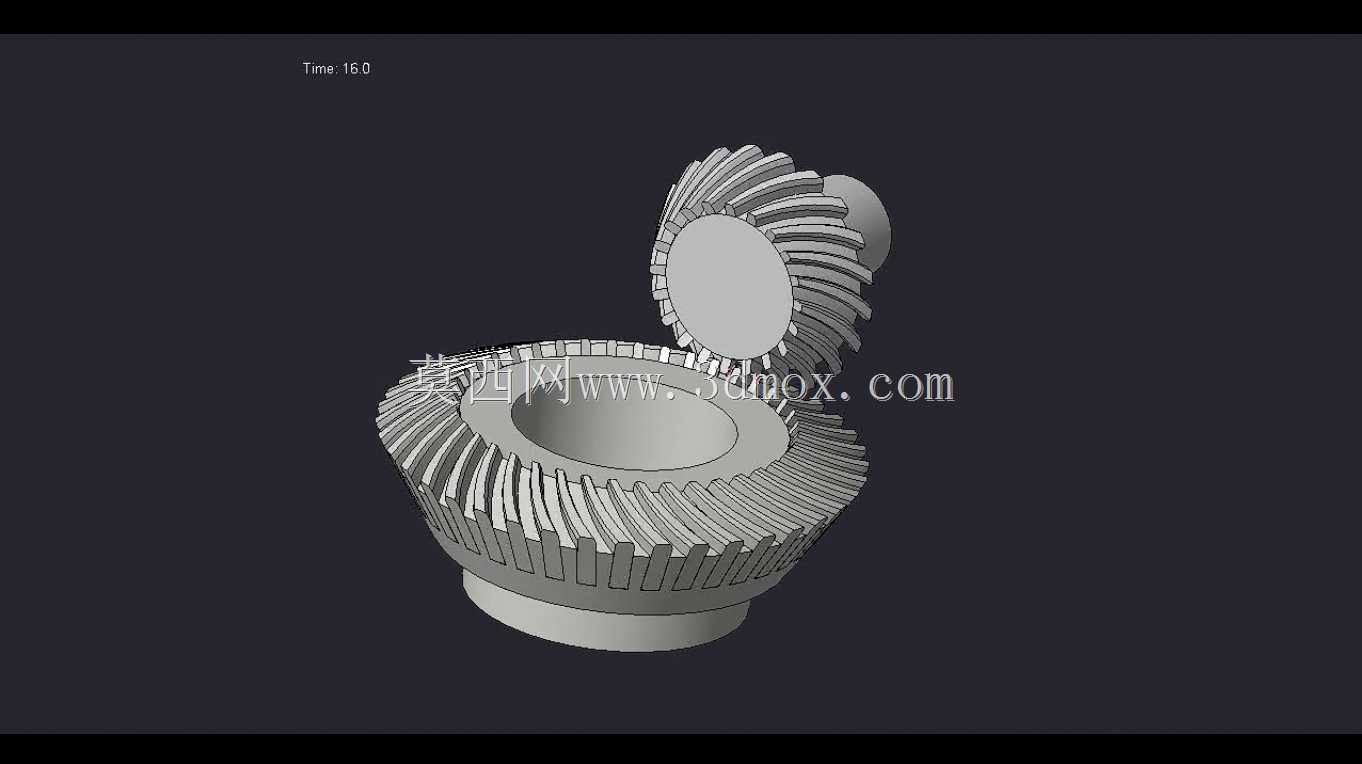

　　这套锥齿轮副主要适配减压阀的调节传动链路，在工业流体管控场景里，减压阀需要通过精准的转角输入调整阀芯开度，进而稳定下游管路压力，这类锥齿轮正是承担转角换向、扭矩传递的核心部件，能把垂直方向的调节力矩平稳传递到阀芯调节端，避免调节机构出现卡滞、传动空程过大的问题。从结构设计来看，两个配对锥齿轮的轴线呈空间垂直布局，齿形采用渐开线锥齿廓，啮合过程中齿面接触面积均匀，能在有限的安装空间内实现较高的传动比，同时保证传动过程的平稳性，减少调压操作时的顿挫感。

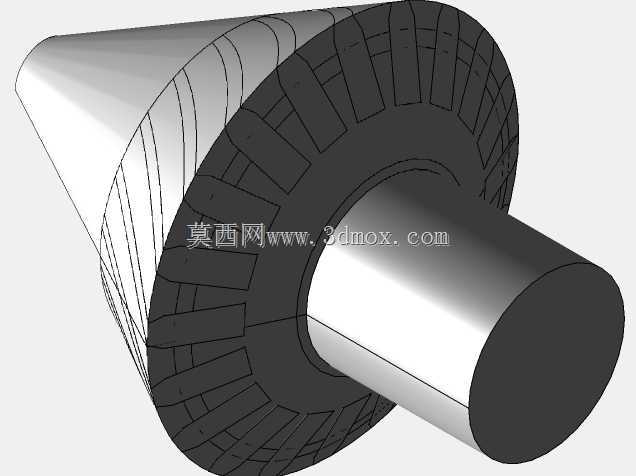

　　设计过程中优先考虑了安装边界的适配性，大端齿轮的内孔采用台阶式结构，可直接与减压阀的阀芯轴端配合，轴向定位靠轮毂端面的贴合面实现，不需要额外加装复杂的定位套，小齿轮的轴端做了光轴延伸段，可直接与调节手轮或者驱动机构连接，整体装配不需要复杂的工装调整，配对齿侧间隙控制在合理范围内，既不会因为间隙过大导致调压滞后，也不会因为间隙过小出现运转卡涩。齿部的参数设计匹配减压阀的操作力矩需求，模数选取兼顾了齿根强度与结构紧凑性，在减压阀常用的手动调节力矩范围内，齿根弯曲强度足够承受频繁操作带来的交变载荷，不会出现断齿、齿面过度磨损的问题。齿轮的轮毂部分做了加厚处理，能承受轴向的安装压紧力，装配时不会因为锁紧力过大导致轮毂变形。

　　实际应用中，这套齿轮副安装在减压阀的阀体上部腔体内，外部只露出小齿轮的连接端，既可以适配手动调压的手轮结构，也能适配电动执行器的输出端，满足不同工况下的调压操作需求。啮合区域的齿面做了等宽设计，运转过程中载荷沿齿宽方向均匀分布，长期使用后齿面磨损均匀，不会出现局部偏磨导致的传动精度下降，能长期保证减压阀调压操作的精准度，避免因为传动间隙变化导致的压力控制偏差。整体结构没有多余的冗余设计，所有外形尺寸都贴合减压阀阀体的内部安装空间，不需要对原有阀体结构做改动就能直接替换原有传动件，适配性较强。
