电动自行车辐条轮500瓦轮毂电机结构

日常通勤类电动两轮车的动力选型中，辐条轮搭配轮毂电机的方案始终占据不小的市场份额，这类结构兼顾了辐条轮的路面缓冲特性与轮毂电机的集成化优势，不需要额外设计车架挂载位，也省去了链条、皮带等传动部件的维护成本，对于民用级代步车型来说适配性极强。本次呈现的500瓦功率等级轮毂电机，搭配26英寸规格辐条轮圈，整套结构直接作为电动自行车的前轮总成使用，安装时仅需匹配前叉开档尺寸、固定轮轴即可完成动力轮的装配，不需要对原有车架结构做额外改造，适配多数常规26英寸轮径民用自行车的改装与量产配套需求。

从结构设计逻辑来看，这套轮毂电机采用外转子驱动方案，电机本体集成在轮轴中心位置，转子外壳直接与轮圈辐条挂载法兰连接，动力输出不需要经过额外减速机构的多级传递，传动损耗控制在较低水平，同时也减少了传动部件的故障点。电机端盖做了分层密封结构设计，能够阻挡日常骑行过程中的雨水、路面扬尘进入电机内部，适配城市通勤、近郊非铺装路面短途骑行的使用场景，不需要频繁拆解做内部维护。辐条孔位沿电机外圈法兰均匀分布，孔位角度与常规26英寸辐条轮圈的编圈角度完全匹配，编圈时可以按照常规3交叉方式排布辐条，保证轮圈的径向跳动与端面跳动控制在民用代步车的允许公差范围内，骑行过程中不会出现轮圈偏摆导致的刹车蹭碟、行驶抖动问题。

安装边界层面，轮轴的直径尺寸、轴端固定位的长度，都匹配常规民用电动自行车前叉的开档标准，轴端预留了出线槽位，电机线缆可以沿着前叉腿走线固定，不会与辐条、刹车部件产生运动干涉。轮圈采用常规26英寸自行车轮圈的截面尺寸，适配市面上多数规格的26英寸内外胎，用户更换轮胎时不需要寻找特殊规格配件，后期维护成本较低。电机本体的径向尺寸经过优化，不会与常规前叉的腿宽产生干涉，也不会影响V刹、碟刹等常规刹车部件的安装——如果采用碟刹方案，电机端盖一侧预留了标准碟刹座安装位，可以直接固定常规六钉碟片，不需要额外加装转接座。

实际使用场景中，500瓦的功率输出足以支撑单人骑行时的平路加速、10度以内坡道的爬坡需求，适配日常通勤、买菜代步、近郊休闲骑行的动力需要，不会因为功率过小导致爬坡无力，也不会因为功率过大造成电池能耗过高、续航缩水的问题。辐条轮的结构特性可以过滤掉路面细小颠簸带来的震动，相比一体铸铝轮圈的骑行舒适度更高，在路面状况不佳的城郊道路、乡村非铺装路面骑行时，辐条的弹性形变可以吸收部分冲击，降低轮圈变形、电机轴受冲击损坏的概率。

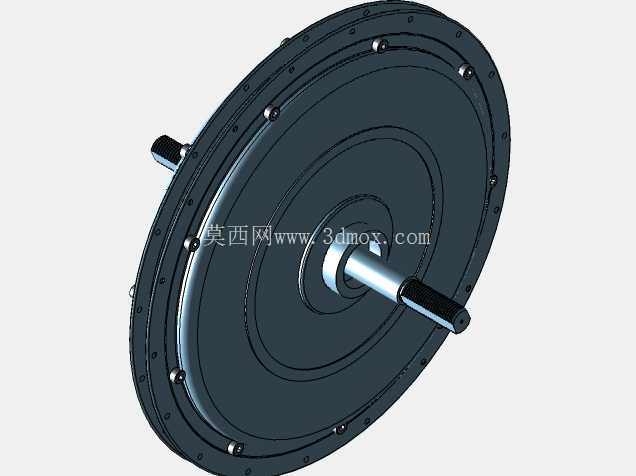

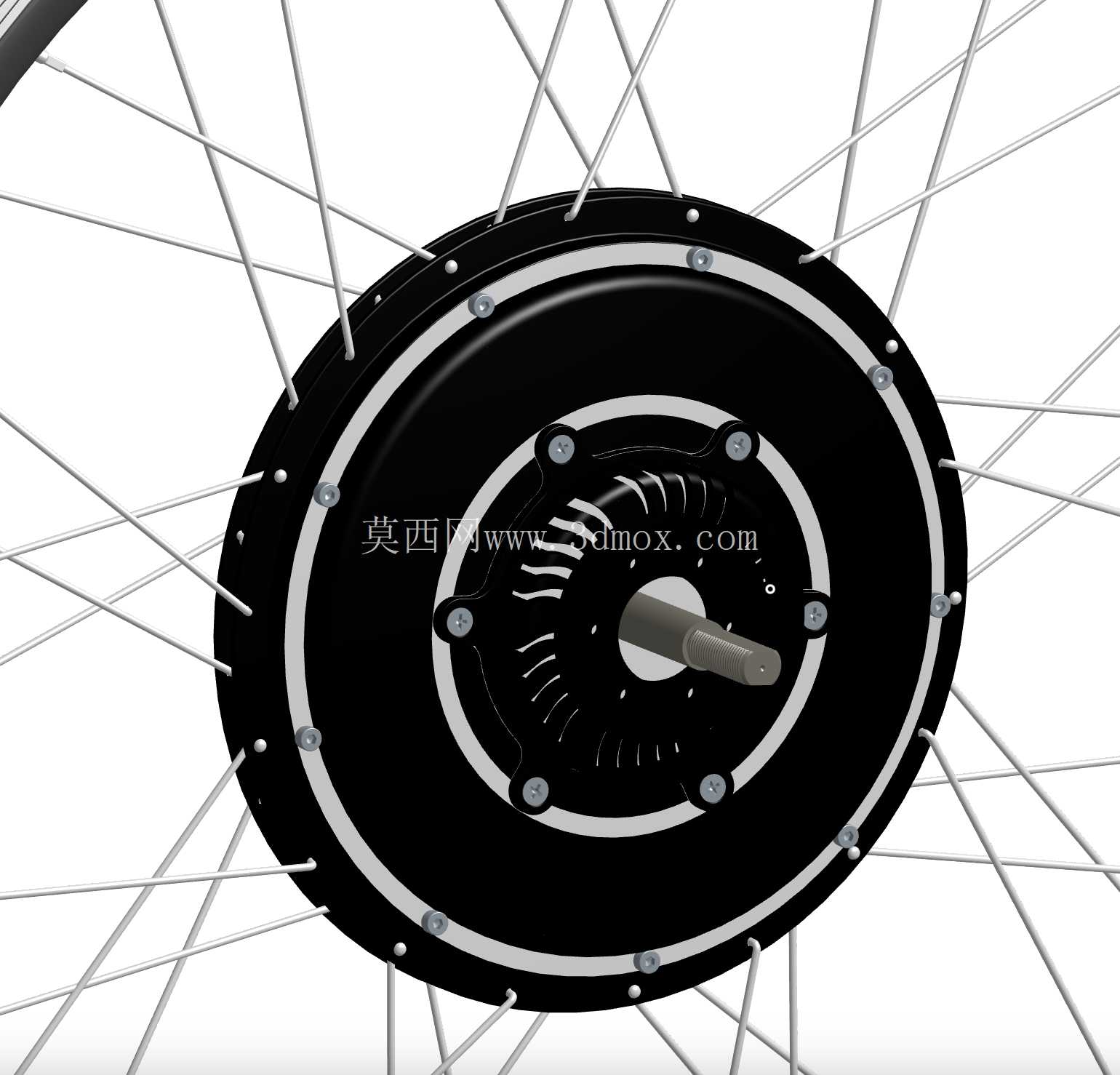

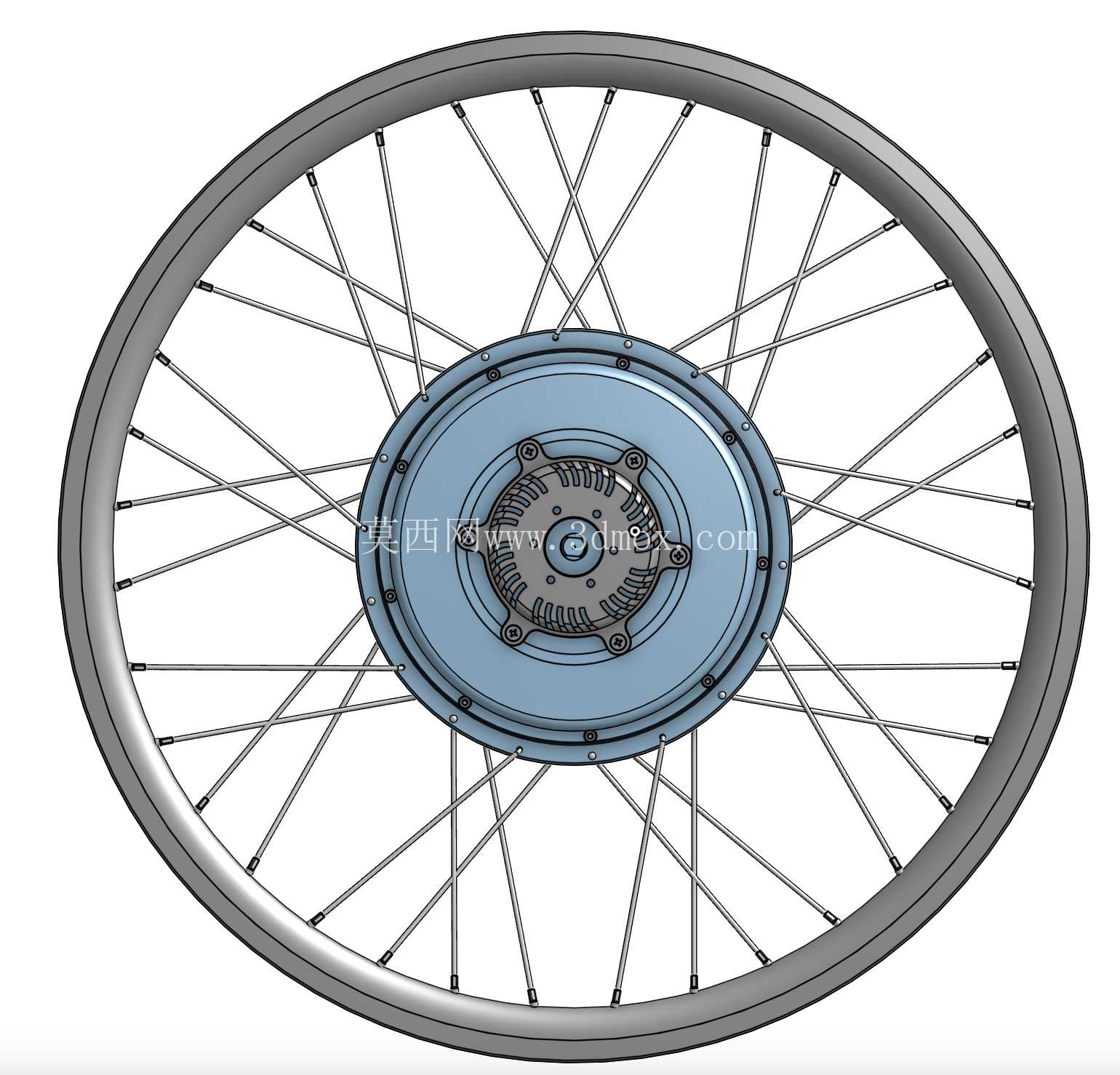

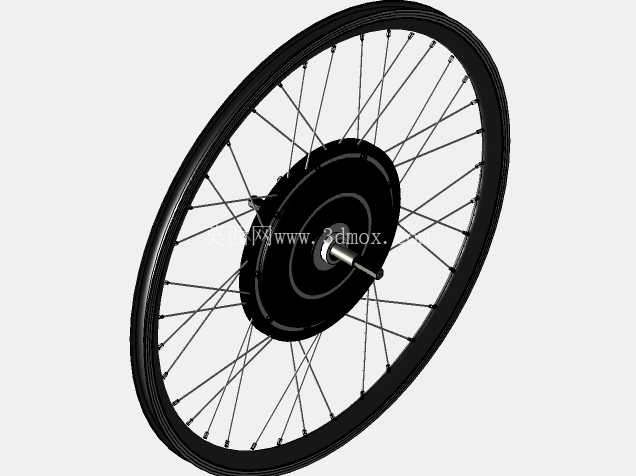

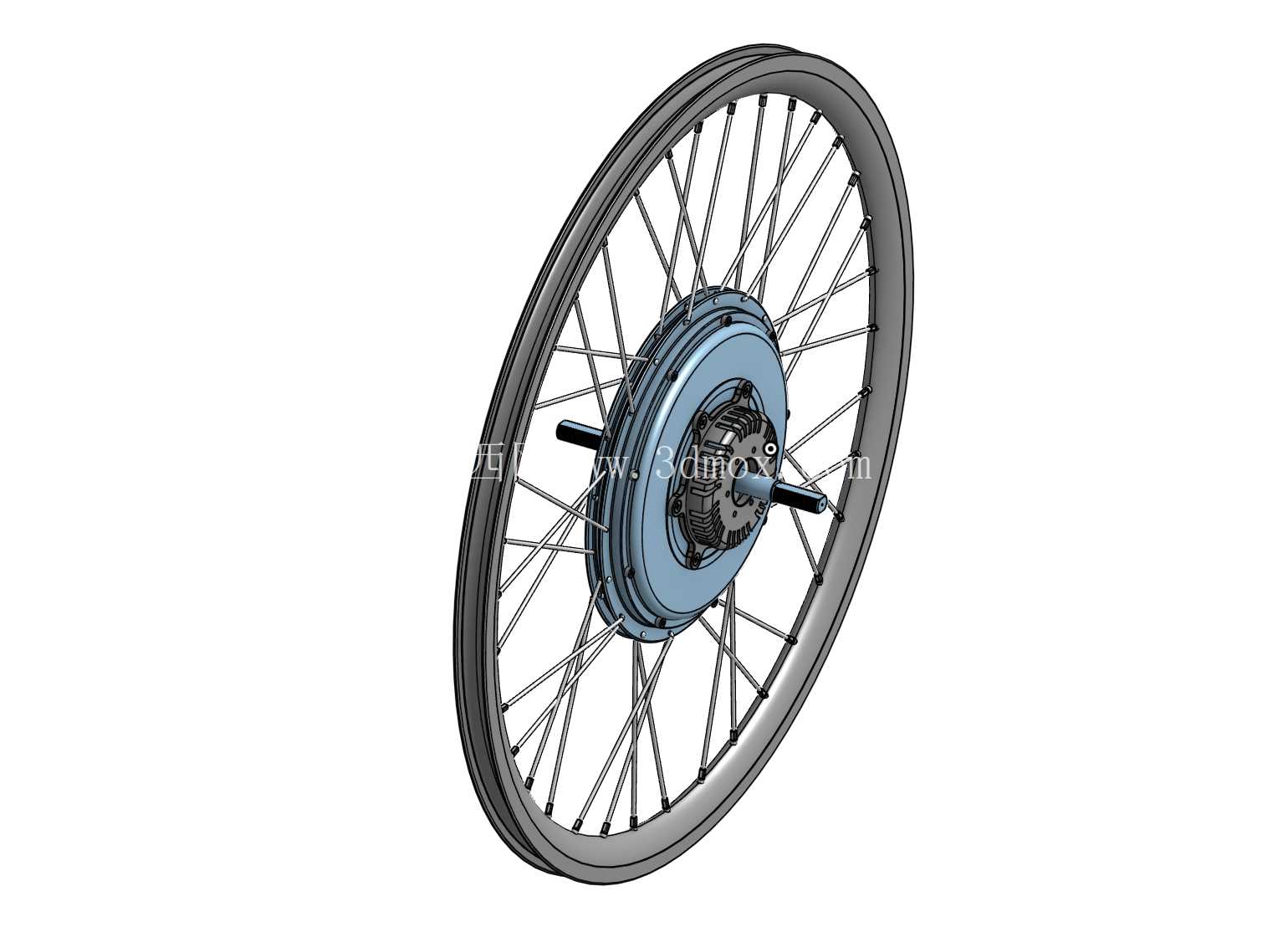

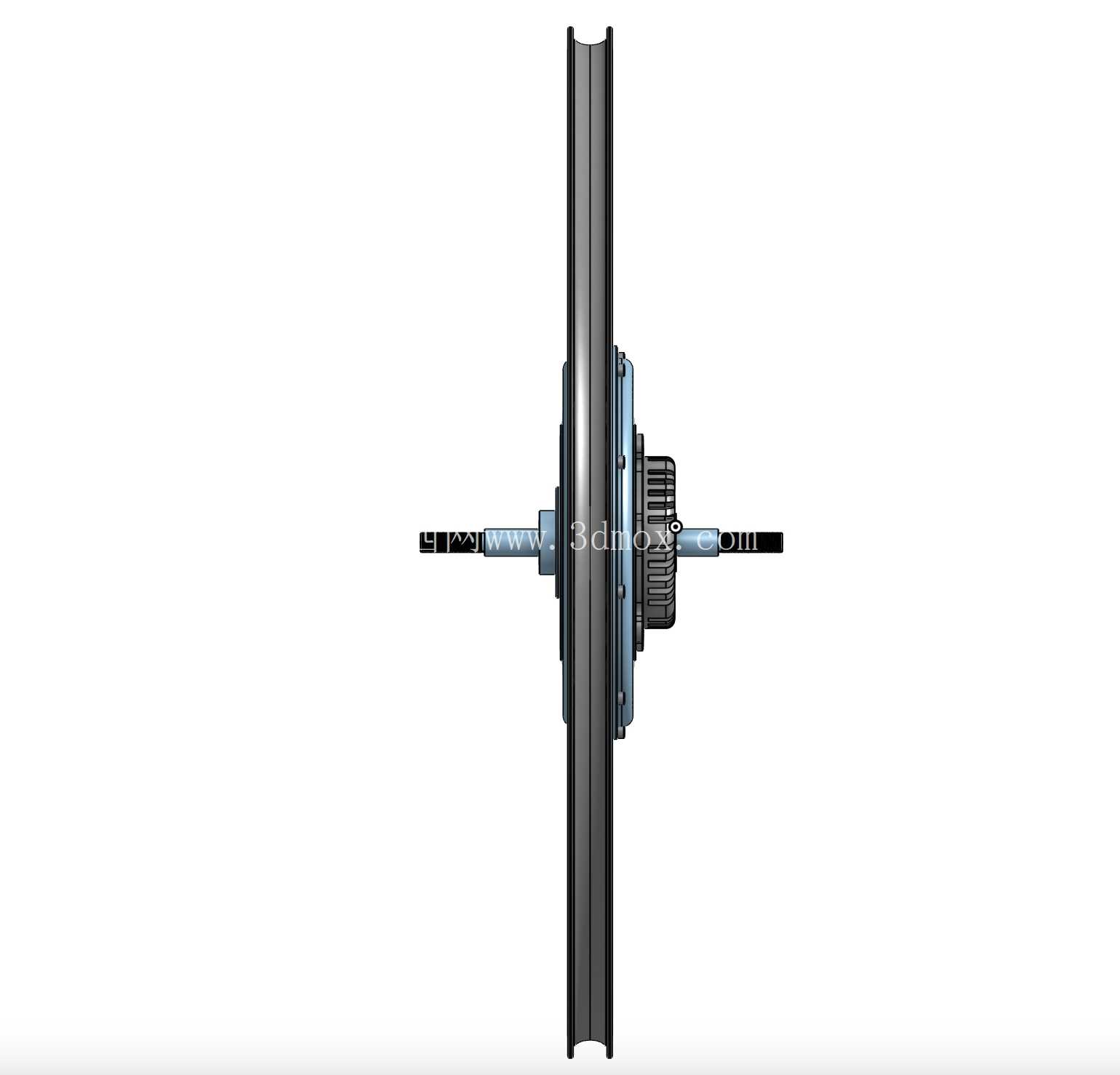

建模过程中，这套结构完整还原了电机内部的定子绕组排布、转子磁钢固定位、端盖密封槽、轴承安装位、辐条挂孔、轮轴固定槽等细节，每一处装配公差都参考民用电动自行车的行业通用标准设定，既可以作为电动两轮车动力系统选型的参考样本，也可以用于编圈工艺教学、轮毂电机结构原理演示，还能作为民用代步电动车改装方案的结构验证模型，帮助结构设计人员快速核对安装边界、调整配套部件的尺寸参数，减少前期设计阶段的尺寸校核工作量。
