面板后置安装型XT90NE-F母连接器结构

　　在大电流便携储能、航模动力系统、工业移动供电设备的结构设计环节里，面板后置安装的接插件选型一直是容易被忽略却直接影响整机可靠性的细节，这款XT90NE-F母连接器正是针对面板后装场景做了针对性结构优化的连接件。从实际装配场景来看，这类连接器主要适配设备外壳厚度在1.5mm到3mm之间的金属或绝缘面板，安装时从面板背侧推入预设的安装开孔，依靠两侧带安装孔的固定耳实现锁附，固定耳上的沉孔设计可以让M2.5规格的盘头螺丝完全沉入孔位，不会在面板正面凸起刮蹭外接插头或者操作人员，同时也能保证连接器安装后与面板表面的贴合度，避免出现安装歪斜导致的插拔卡滞问题。

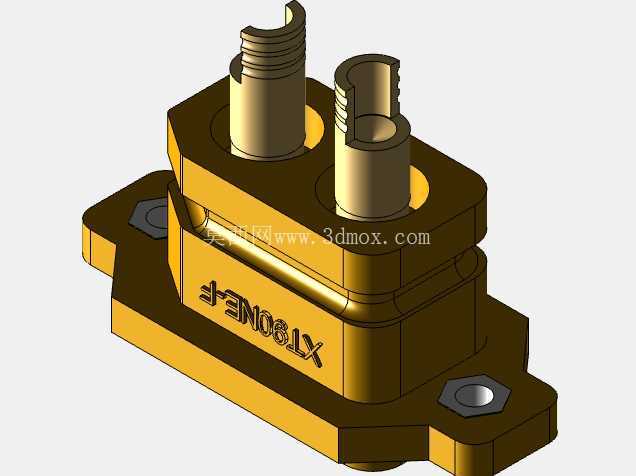

　　从功能特性上看，这款母连接器采用镀金接触端子结构，接触电阻可以控制在0.5毫欧以内，能够稳定承载持续90A的大电流传输，短时峰值电流可以达到180A，完全满足动力类设备的大电流供电需求，端子尾部的焊杯结构适配10AWG到8AWG规格的硅胶动力线，焊接后可以承受不低于10kg的线材拉脱力，避免设备移动或者线材拉扯时出现焊点松脱的断路问题。连接器本体采用耐高温的PA66加玻纤材质注塑成型，阻燃等级达到UL94-V0级别，在大电流持续通电发热的工况下，本体不会出现软化变形或者熔融的问题，接触端子与塑胶本体之间采用过盈配合加倒扣的固定结构，长期插拔使用不会出现端子后退、接触不良的问题。

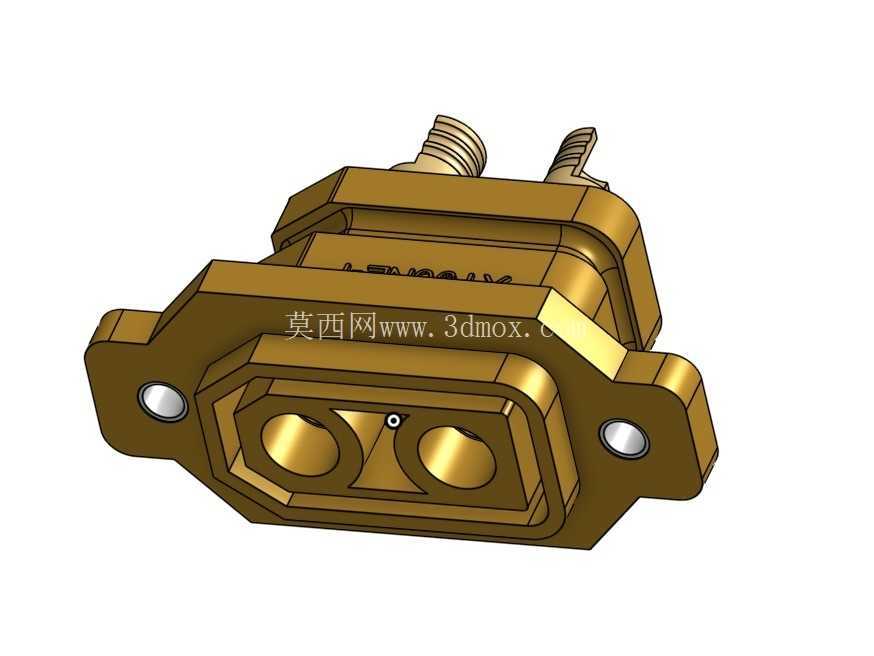

　　从设计思路上看，这款连接器特意将插拔接口的导向面做了15度的倒角处理，公头插入时可以自动找正，即使在盲插场景下也能顺利对位，不会出现插歪导致端子变形的问题，接口内部的防呆结构可以彻底避免正负极插反的问题，从根源上杜绝接反导致的设备短路烧毁风险。连接器两侧的固定耳与本体采用一体化注塑成型，固定耳的受力位置做了加厚的加强筋结构，在螺丝锁附时可以承受0.8N·m的锁附扭矩而不会出现开裂，安装后连接器的正面突出面板高度仅为4.2mm，不会过多占用设备外部空间，背侧的线材出线方向与面板平行，不会因为线材弯折半径问题顶到设备内部的其他结构件，给内部走线留出足够的空间。在实际选型应用中，这款连接器可以直接替换同规格的前装式XT90母座，不需要修改面板开孔尺寸，只需要调整内部的走线固定位置即可，对于需要在面板外侧做防水盖板或者防尘结构的设备来说，后装结构可以让连接器的固定螺丝完全隐藏在设备内部，外观更加整洁的同时也避免了螺丝外露生锈的问题。连接器的插拔寿命可以达到1000次以上，接触端子的镀金层厚度不低于1微米，长期暴露在普通工业环境下不会出现氧化发黑导致的接触电阻升高问题，在-20℃到80℃的工作温度区间内，塑胶本体的尺寸变形量控制在0.1mm以内，不会因为温度变化导致安装松动或者插拔手感变化。

　　从安装边界来看，这款连接器的面板开孔尺寸为21mm*12mm的矩形开孔，开孔公差可以放宽到±0.2mm，降低面板加工的精度要求，两个安装孔的中心距为25mm，固定耳的外侧总宽度为29mm，安装时需要在面板背侧预留至少32mm的宽度空间、18mm的高度空间来容纳连接器本体，背侧的线材出线位置需要预留至少30mm的线材弯折空间，避免线材过度弯折导致线芯断裂。在结构建模过程中，这款模型完整还原了连接器的所有细节特征，包括固定耳的沉孔结构、端子的接触曲面、本体表面的防滑纹理、防呆凸台的具体尺寸，建模时所有的安装配合尺寸都按照实际零件的公差带做了偏移处理，导入装配体后可以直接做干涉检查，不需要再反复调整配合尺寸，能够直接用于设备的整机结构评审、安装孔位核对、走线空间模拟，减少结构设计阶段的反复打样验证成本。
