自行车碟刹专用后轴开档钩爪结构

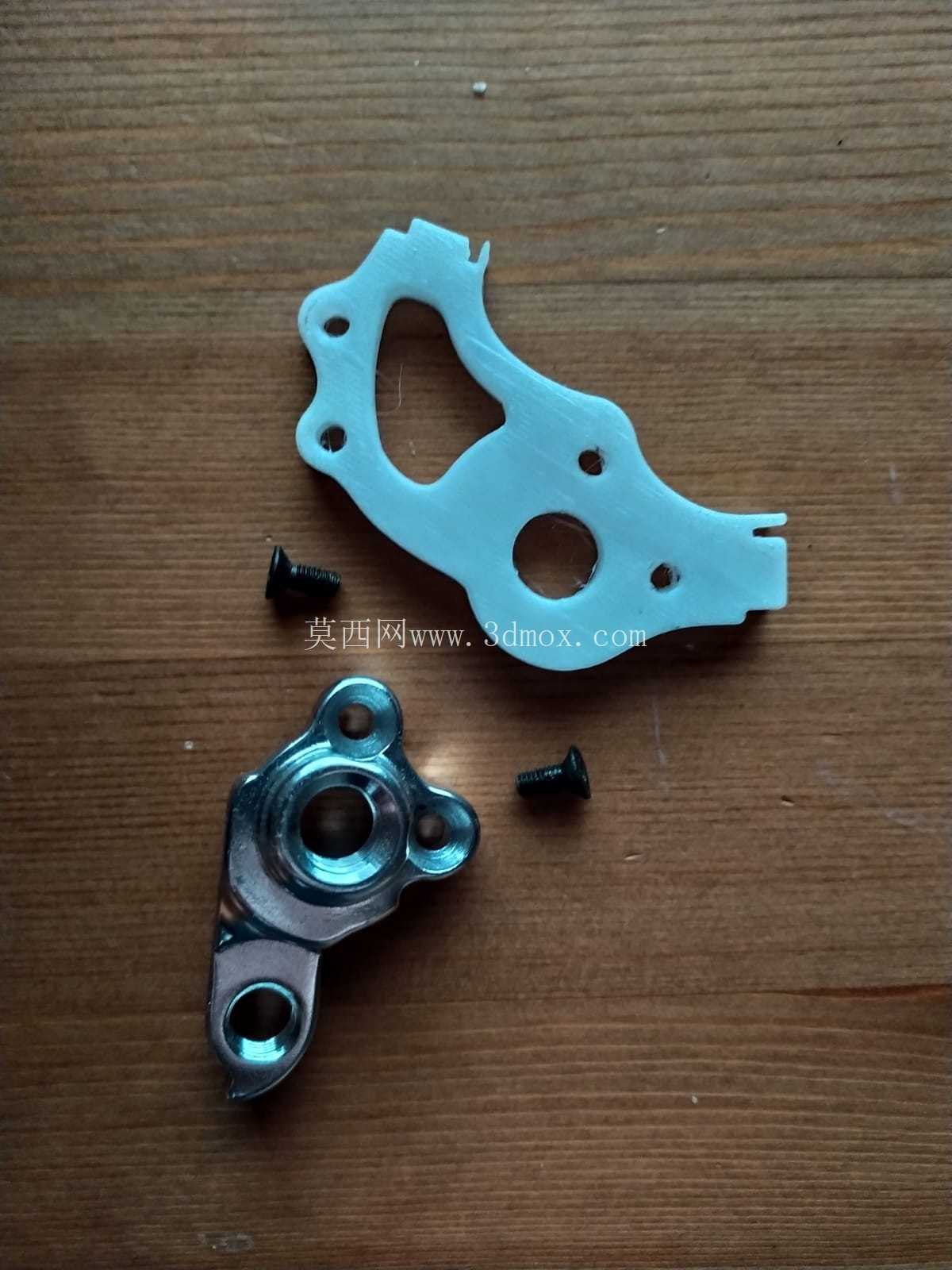

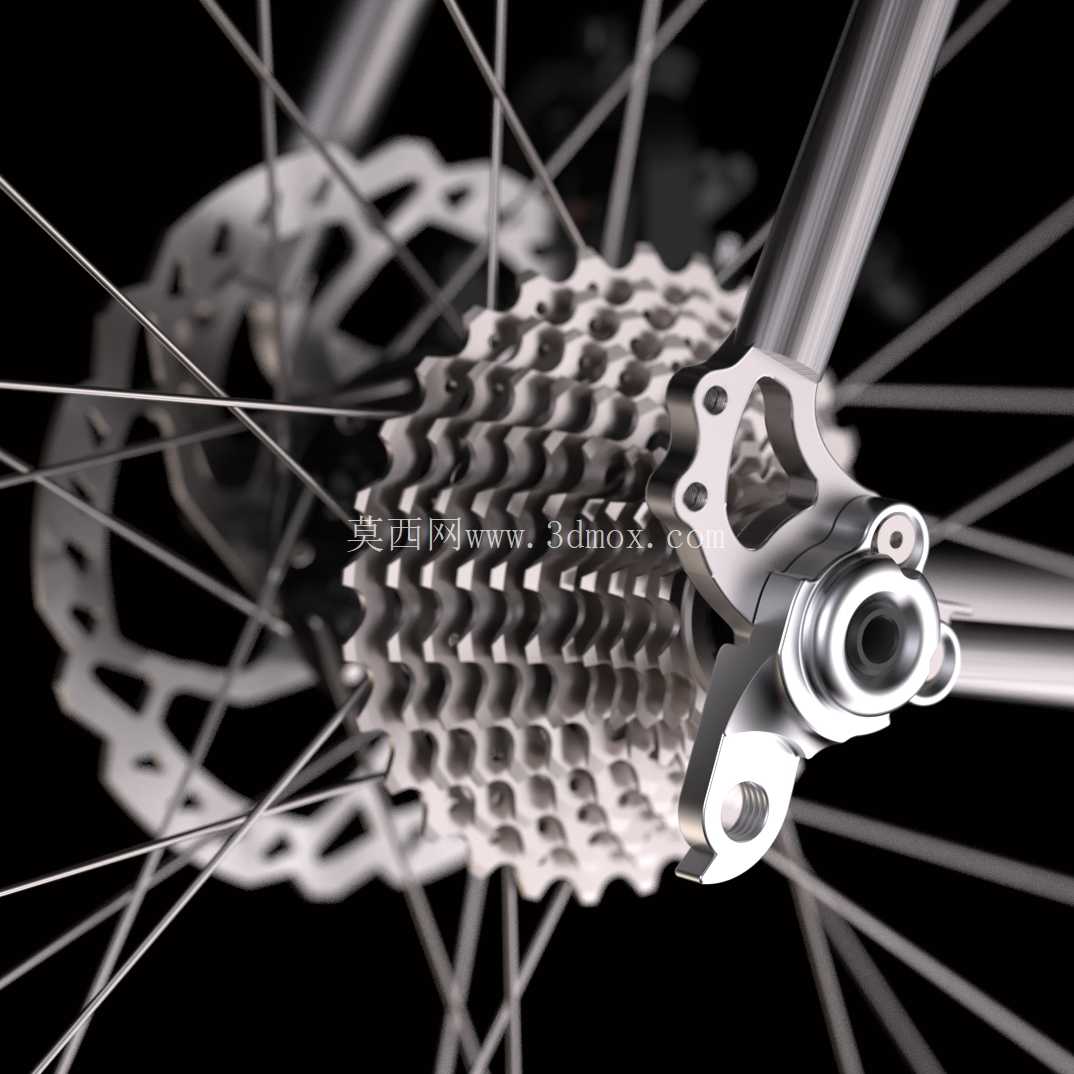

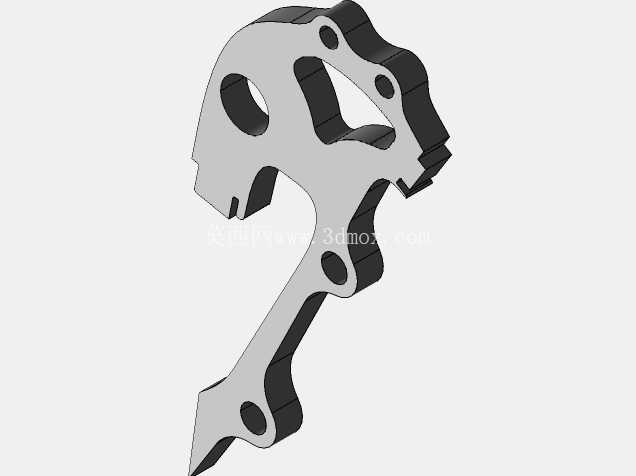

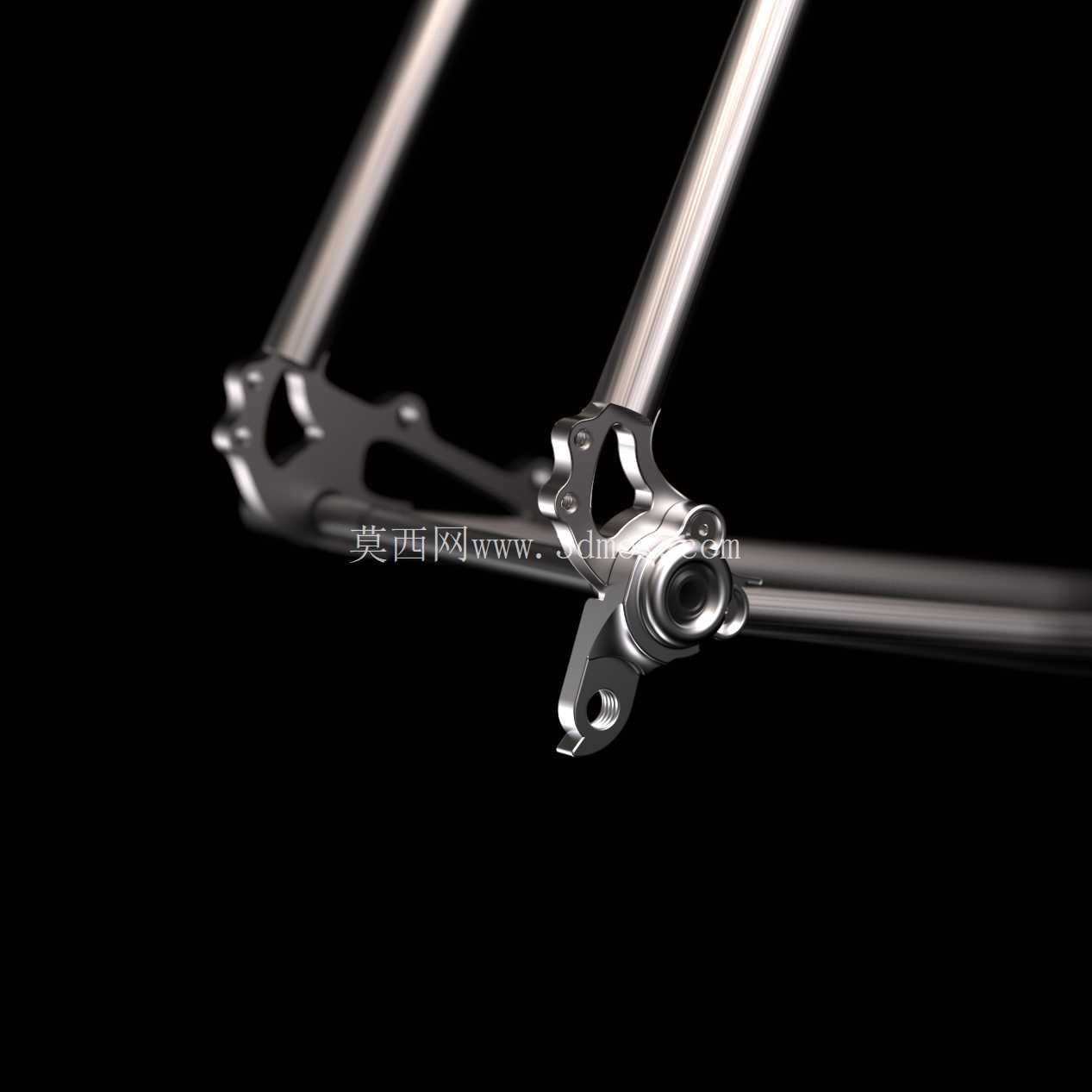

这款后轴开档钩爪是自行车车架后三角部位的核心连接构件，主要应用于碟刹制式的城市通勤车、砾石探险车以及轻量化山地车的车架制造环节，直接决定后轮组的安装定位精度、碟刹制动系统的配合间隙，以及后续附属配件的扩展兼容性。从实际装车场景来看，该部件焊接在车架后上叉与后下叉的交汇末端，承担轮组轴杆锁紧定位、碟刹卡钳安装基准、传动系统张力调节的多重作用，相比传统圈刹车型的钩爪结构，针对碟刹制动的侧向受力特性做了专门的结构强化，能够避免长距离下坡制动时钩爪形变导致的碟片蹭卡钳问题。

设计过程中优先考虑了碟刹安装座的同轴度基准，将碟刹卡钳的安装孔位与钩爪的轴槽中心做了一体化定位设计，加工时可以以轴槽为统一基准完成安装面铣削与孔位钻取，减少后期车架焊接后的校准工作量，保证碟片与卡钳之间的双侧间隙均匀，避免制动偏磨。轴槽采用开口式设计，兼容常规快拆轴杆与12mm筒轴的安装尺寸，开档间距符合主流公路与砾石车轮组的安装标准，不需要额外加装垫圈即可完成轮组装配，轴槽末端做了圆弧过渡处理，轮组装入时可以顺着弧面滑入定位槽，减少装配时的对位难度。

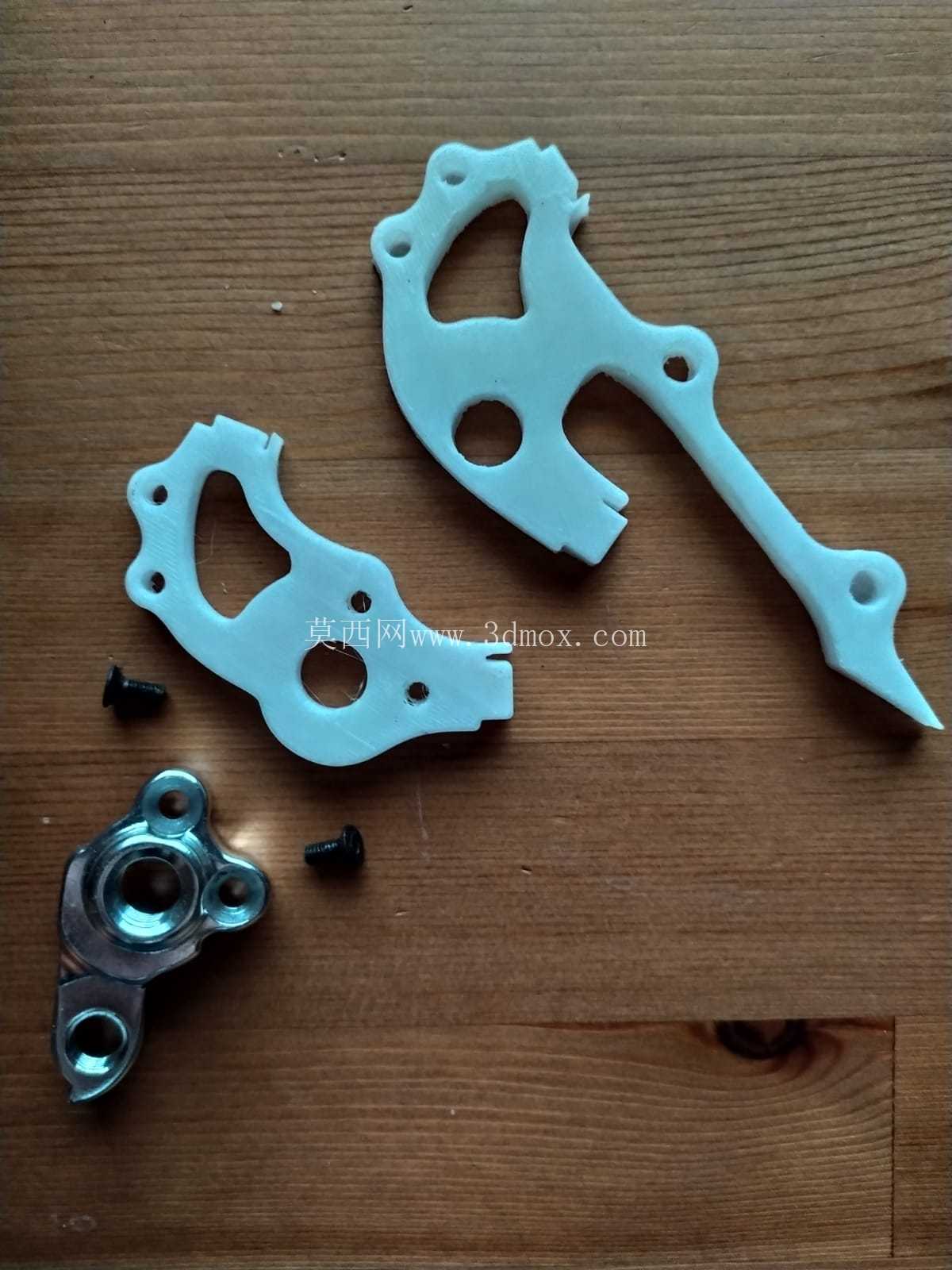

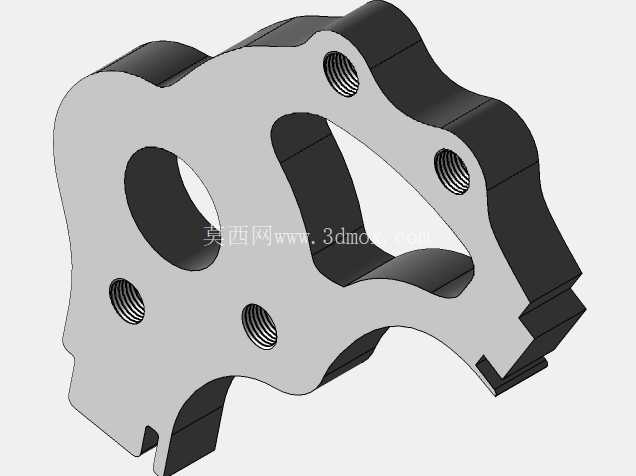

除了核心的轮组与碟刹安装功能，结构上预留了两组独立的安装孔位，分别对应后挡泥板与后货架的安装需求，孔位位置避开了碟刹卡钳的活动范围与链条传动的走线路径，安装附属配件时不会出现运动干涉，不需要额外打磨调整配件安装角度。钩爪的主体厚度根据受力分布做了差异化设计，轴槽与碟刹安装座的连接部位做了加厚处理，应对制动时的侧向冲击力，边缘非受力区域做了铣削减重，在保证结构强度的前提下控制整体重量，不会额外增加车架的尾部重量占比，避免影响整车的重心分布。

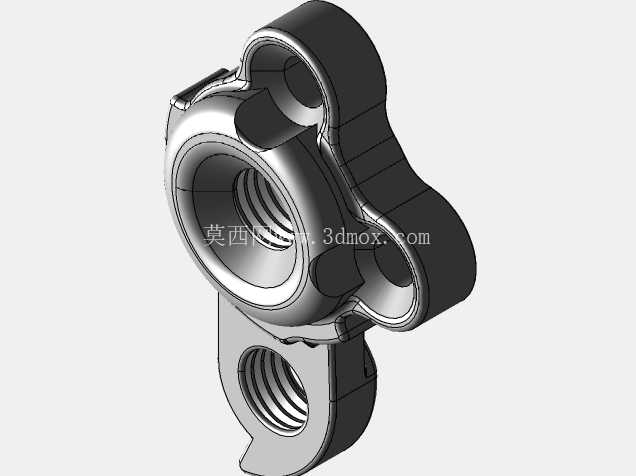

从安装边界来看，该钩爪适配的后下叉管材直径在28.6mm-34.9mm区间，后上叉管材直径在22.2mm-28.6mm区间，焊接时的搭接长度预留了15mm的接触段，能够保证焊接后的连接强度，碟刹安装座的孔位间距符合国际标准碟刹卡钳的安装尺寸，支持140mm与160mm直径的碟片安装，不需要额外加装转换座。拨链器吊耳的安装位采用了标准的螺纹孔规格，兼容主流的山地、公路车后拨安装尺寸，尾部的调节螺丝位可以支持后轮轴的前后微调，方便调整链条张力，适配单速、外变速多速别传动系统的装配需求。

实际生产验证中，该结构经过10万次制动疲劳测试与1200N.m的侧向冲击测试，钩爪主体没有出现形变或裂纹，焊接部位的应力分布均匀，不会出现应力集中导致的车架断裂问题。表面处理可以适配阳极氧化、烤漆、电泳等常规自行车车架处理工艺，不会因为表面处理层的厚度变化影响安装孔位的配合精度，轴槽与安装孔的公差控制在0.02mm以内，保证轮组安装后的转动顺畅度，以及碟刹制动的线性手感。对于车架制造厂商来说，这款钩爪可以直接用于现有碟刹车架的生产配套，不需要重新调整车架后三角的焊接工装，能够缩短新车型的开发周期，降低零部件的开模成本，同时预留的扩展安装位也能满足不同使用场景下的配件加装需求，适配通勤、长途旅行、轻度越野等多种骑行场景的使用要求。
