MBP自行车贯通轴前叉安装固定座

日常做自行车改装、配套附件开发的结构工程师应该都清楚，前叉与车架贯通轴的连接固定件，是直接影响骑行刚性、转向精度与长期使用可靠性的核心受力部件，这款安装座的建模完全依托游标卡尺实测的实物尺寸按1:1比例还原，没有做任何理想化的参数简化，所有安装孔位、配合面的公差预留都和实物保持一致，不管是做改装方案的结构验证、配套附件的适配设计，还是做骑行装备的创意开发，都能直接作为基准模型调用，省去反复测绘实物的冗余工作量。

从实际应用场景来看，这类安装座主要适配采用贯通轴结构的山地车、公路车及通勤自行车前叉组件，核心作用是为前叉转轴提供稳定的支撑基座，同时承担骑行过程中前轮传递的路面冲击载荷，包括过减速带的垂向冲击力、转向时的横向切向力、紧急制动时的纵向惯性力，所有受力都会通过这个安装座传递到车架主体，所以结构设计上的刚性冗余、应力分散设计直接决定了部件的使用寿命。

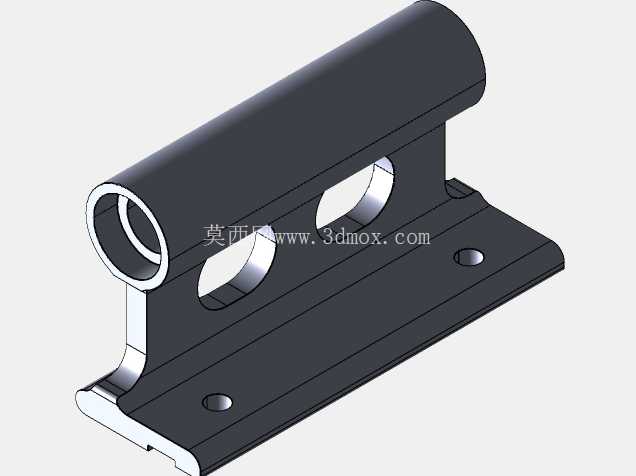

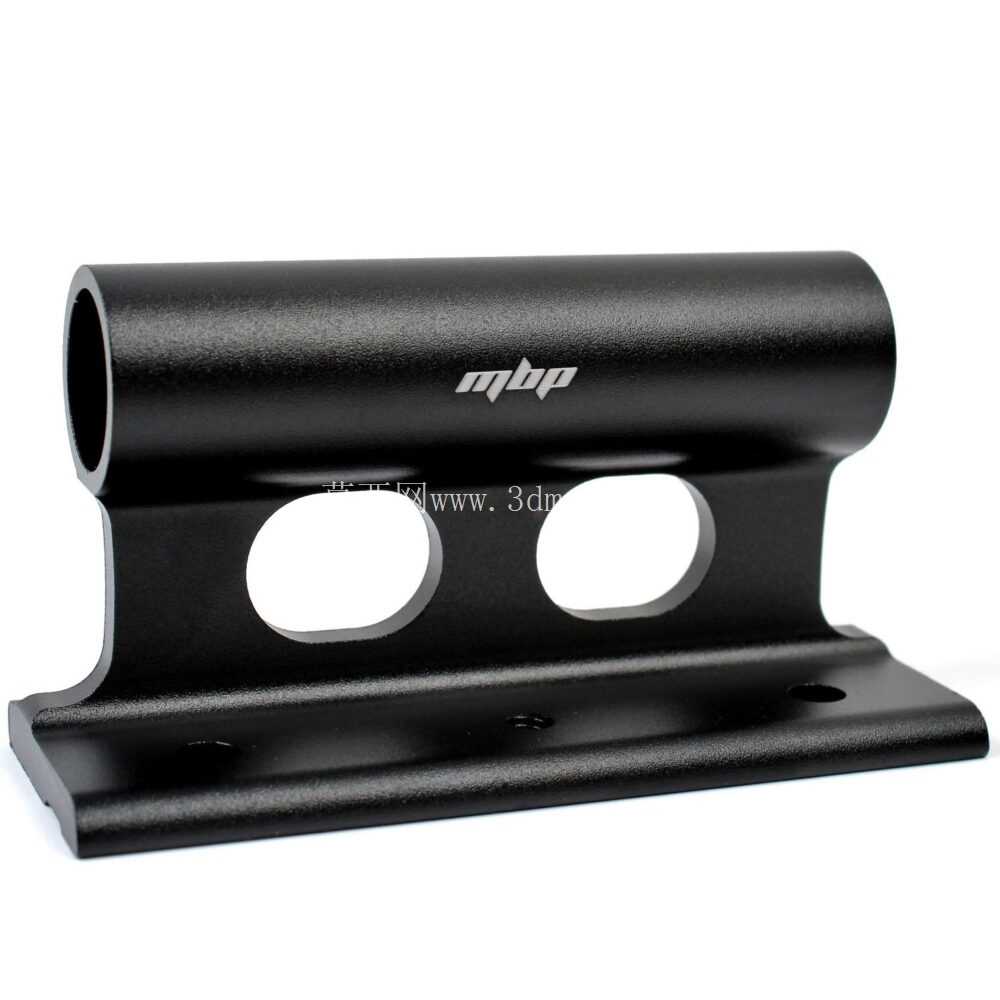

具体到结构设计层面，这款安装座采用一体化的支撑结构，上部为同轴的贯通轴套结构，内孔尺寸严格匹配对应规格的贯通轴外径，建模时保留了实际装配需要的间隙公差，不会出现模型里能装、实物装配卡滞的问题；轴套表面预留了品牌标识的蚀刻区域，和实物的外观细节完全一致。下部为带两个椭圆形减重孔的支撑立臂，这两个减重孔不是随意开设的装饰结构，是经过受力路径优化后的设计：既可以在不降低立臂抗弯、抗扭强度的前提下减少部件整体重量，避免增加车头部分的簧下质量影响骑行操控手感，还能在雨天骑行时让泥水、灰尘顺利从孔位排出，避免堆积在支撑臂夹角位置造成长期积污腐蚀。底部为平直的安装法兰面，法兰上开设了对应车架安装点位的固定孔，孔位的中心距、沉孔深度都严格按照实测尺寸还原，装配时可以直接和车架的安装支座完全贴合，不会出现贴合面缝隙导致的装配应力集中。

从安装边界尺寸来看，上部轴套的轴向长度、外径尺寸完全匹配对应规格前叉贯通轴的安装空间，不会和前叉叉肩、碗组组件发生运动干涉；下部支撑立臂的高度经过精准控制，装配后前叉的转向行程范围内，不会和车架头管、线管固定座发生剐蹭；底部法兰的安装孔位间距严格适配对应车型的车架安装点，不需要额外对车架进行打孔、打磨改装就能直接装配，法兰面的宽度设计也充分考虑了安装时的操作空间，使用常规内六角扳手就能完成锁紧操作，不会出现扳手和周边部件干涉无法发力的问题。

建模过程中特意还原了实物的所有工艺细节，比如轴套与支撑立臂衔接位置的圆角过渡，这个圆角不是单纯的美观设计，是为了分散应力集中点，避免长期受交变载荷时在衔接位置出现疲劳裂纹；法兰安装孔的沉孔设计，能让固定螺丝的头部完全沉入法兰面内部，不会突出表面刮擦其他部件，也能避免螺丝头部受外力磕碰造成变形影响后续拆卸。整个部件的材质对应实物采用高强度铝合金的性能参数，建模时的壁厚设计完全匹配实物的实测厚度，在保证结构强度满足越野骑行冲击载荷要求的前提下，尽可能控制部件重量，符合自行车部件轻量化的设计趋势。

对于结构设计从业者来说，这个模型可以直接用来做前叉改装方案的干涉检查，比如加装前货架、车灯支架、挡泥板固定座的时候，不需要反复拆装实物测量，直接在三维环境里就能验证安装点位是否合理、部件之间是否存在运动干涉；也可以作为自行车相关教学案例的演示模型，讲解受力结构设计、轻量化优化、安装公差配合的相关知识点；对于个人骑行爱好者来说，也可以基于这个模型做个性化的改装设计，比如定制彩色阳极氧化的外观改件，或者拓展安装其他骑行附件。
