航模用两叶三叶正反螺旋桨设计方案

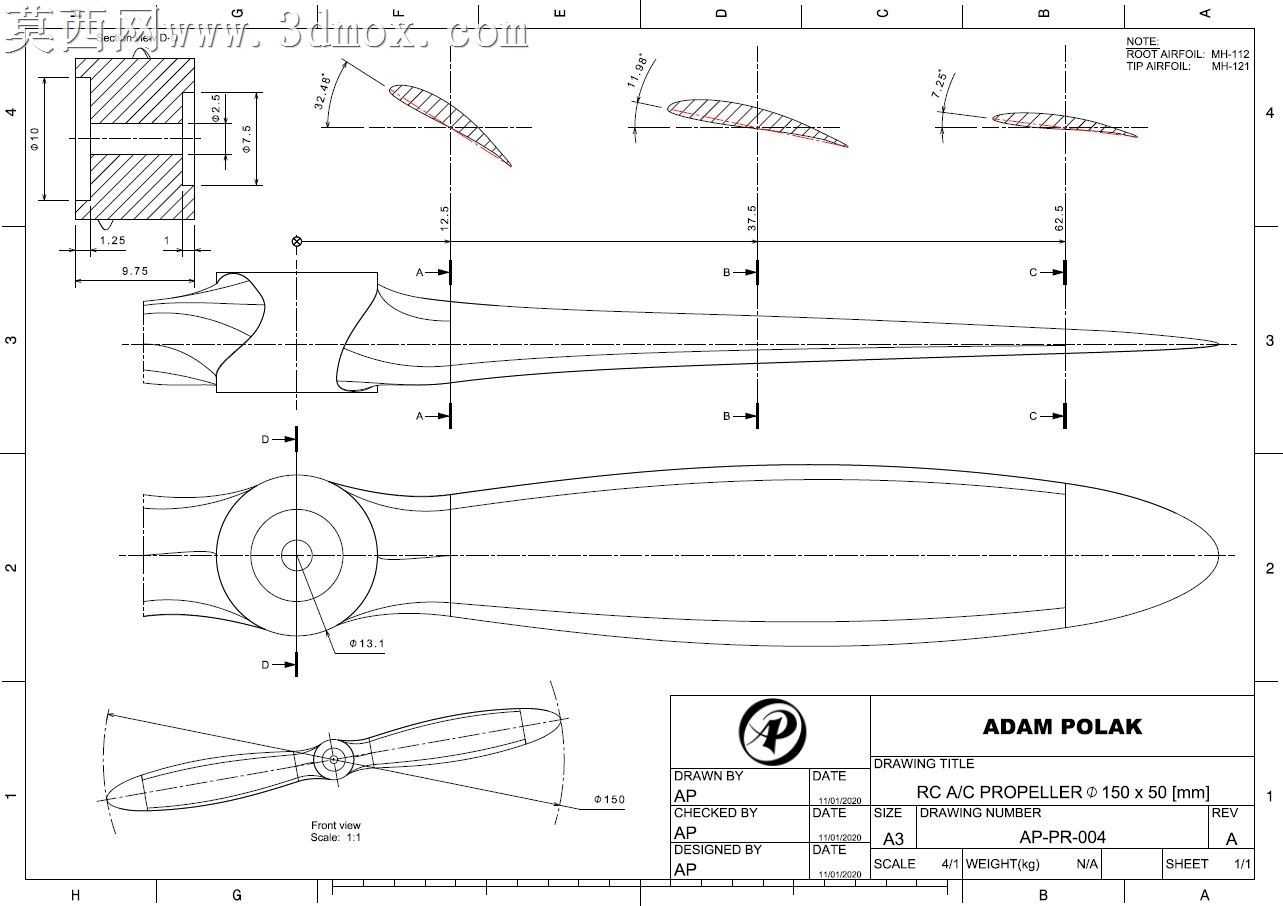

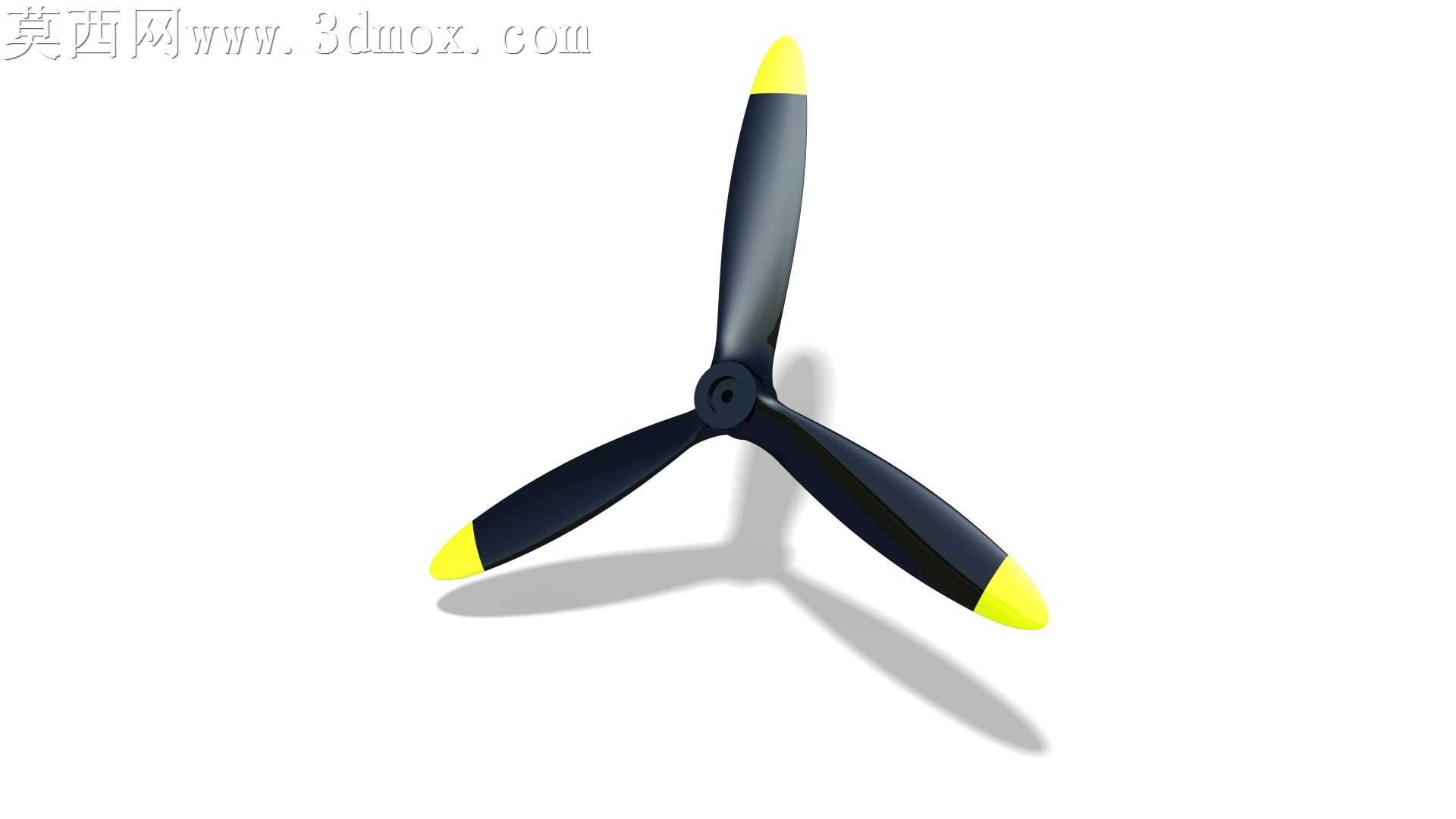

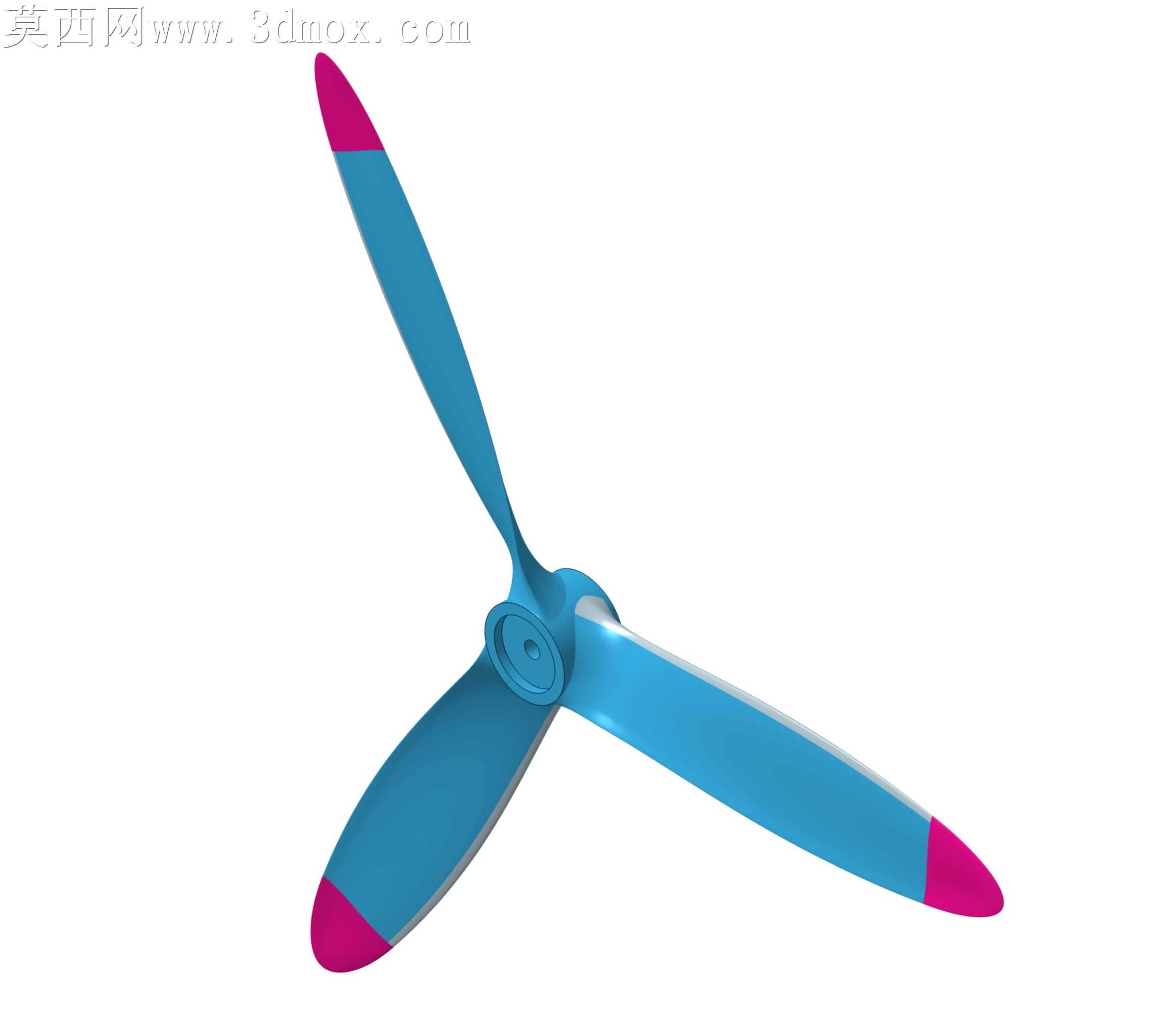

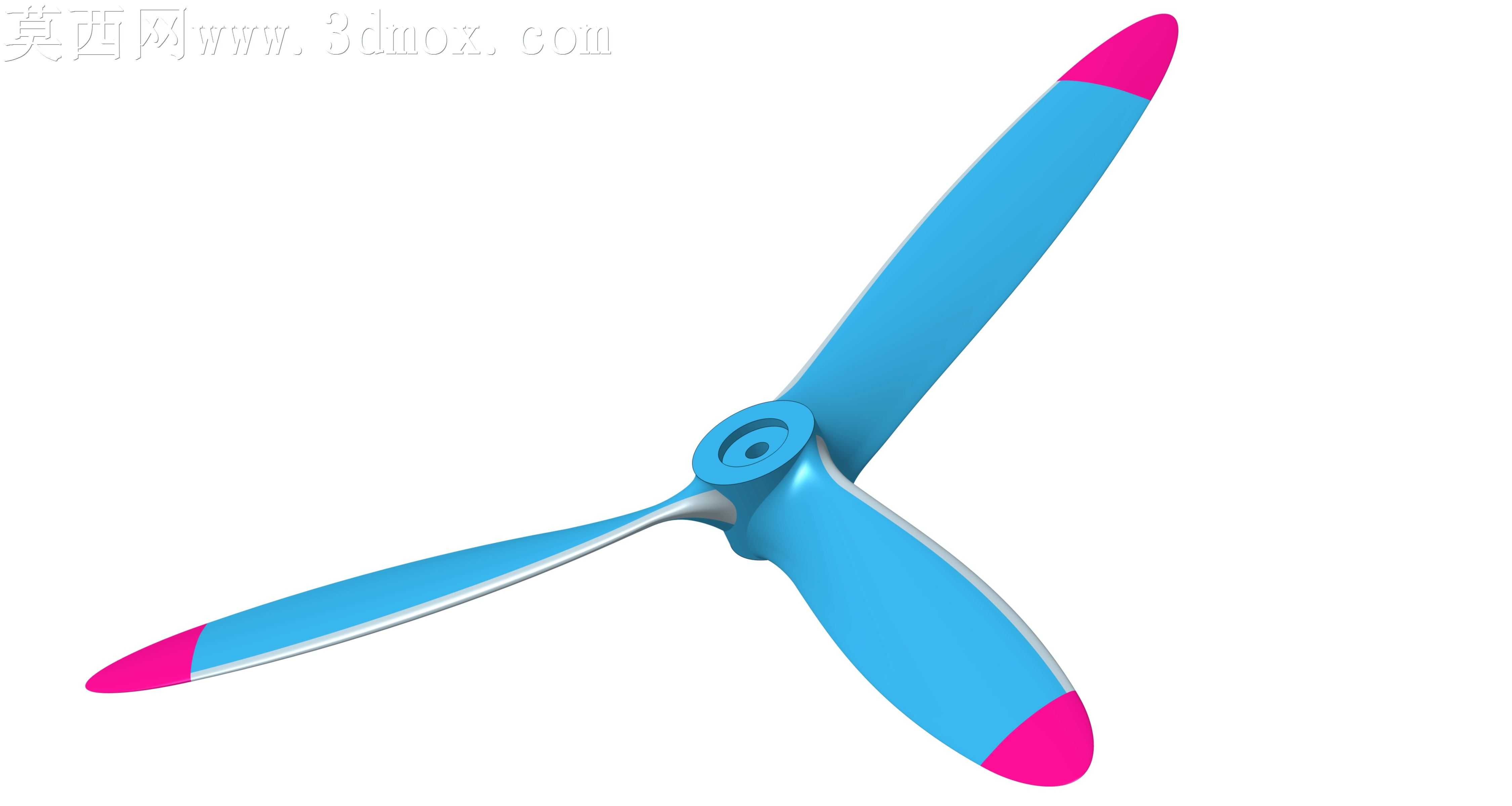

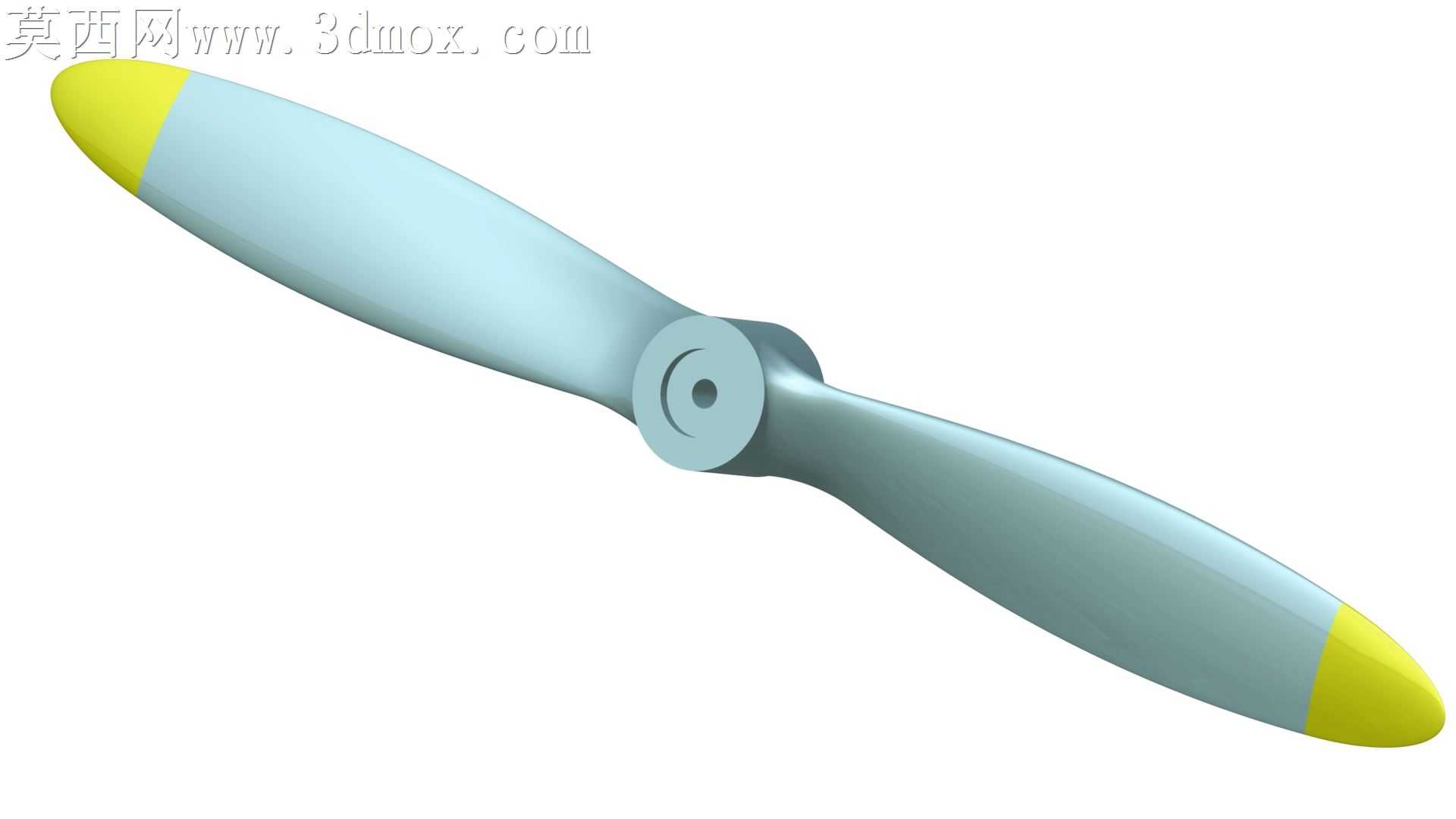

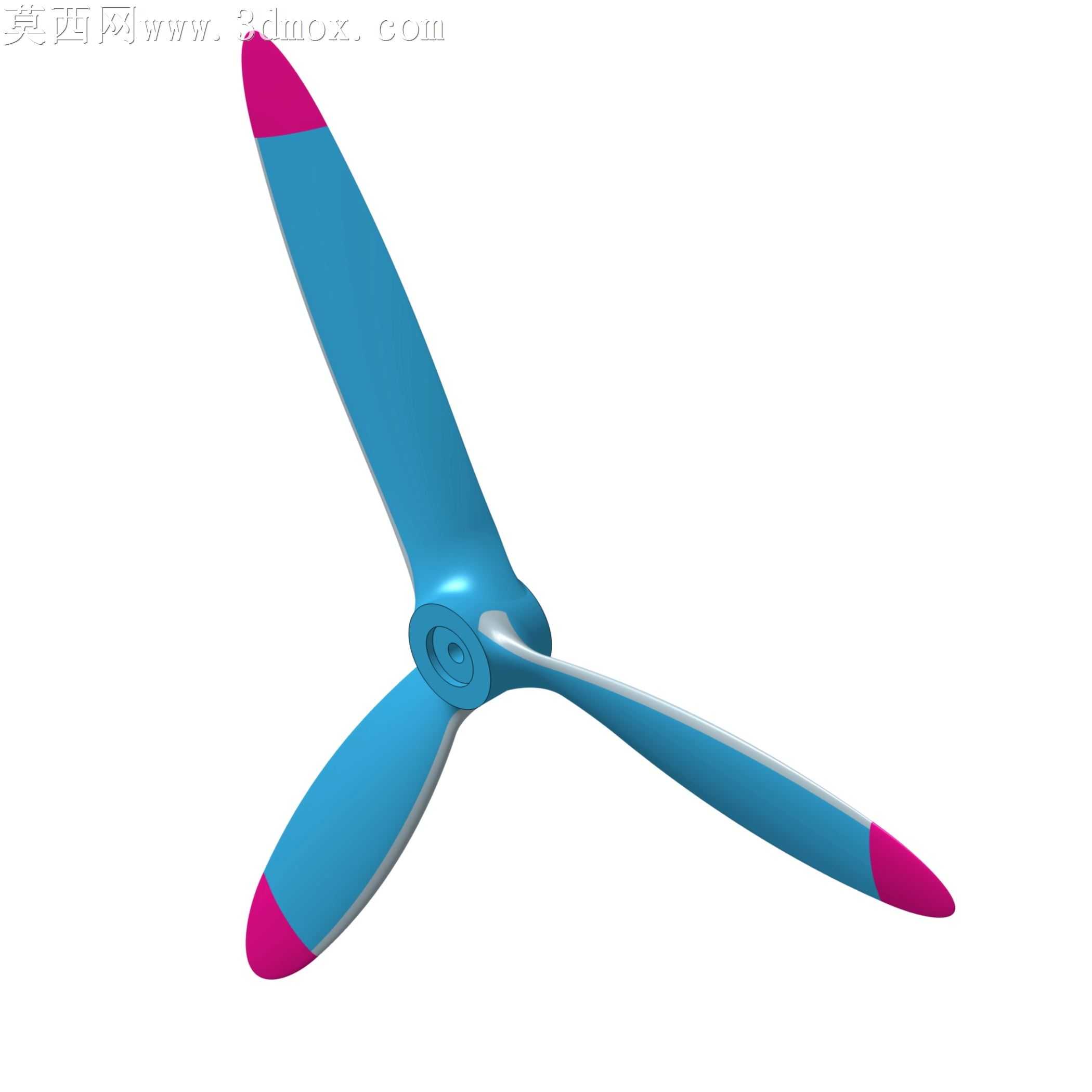

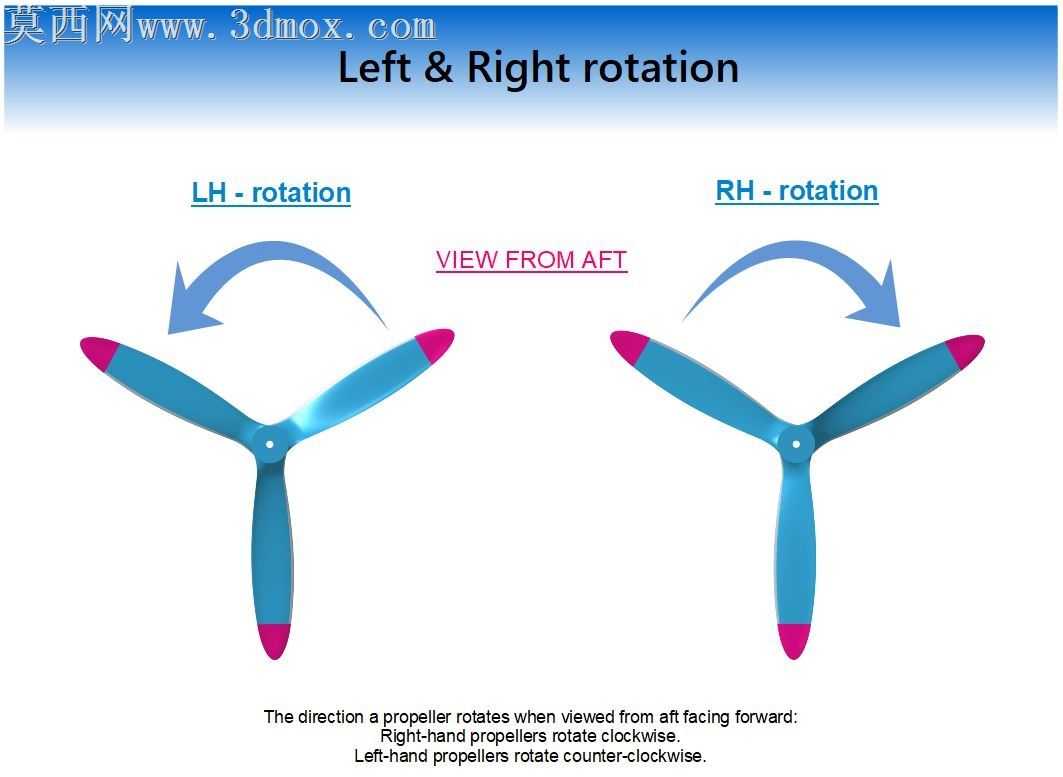

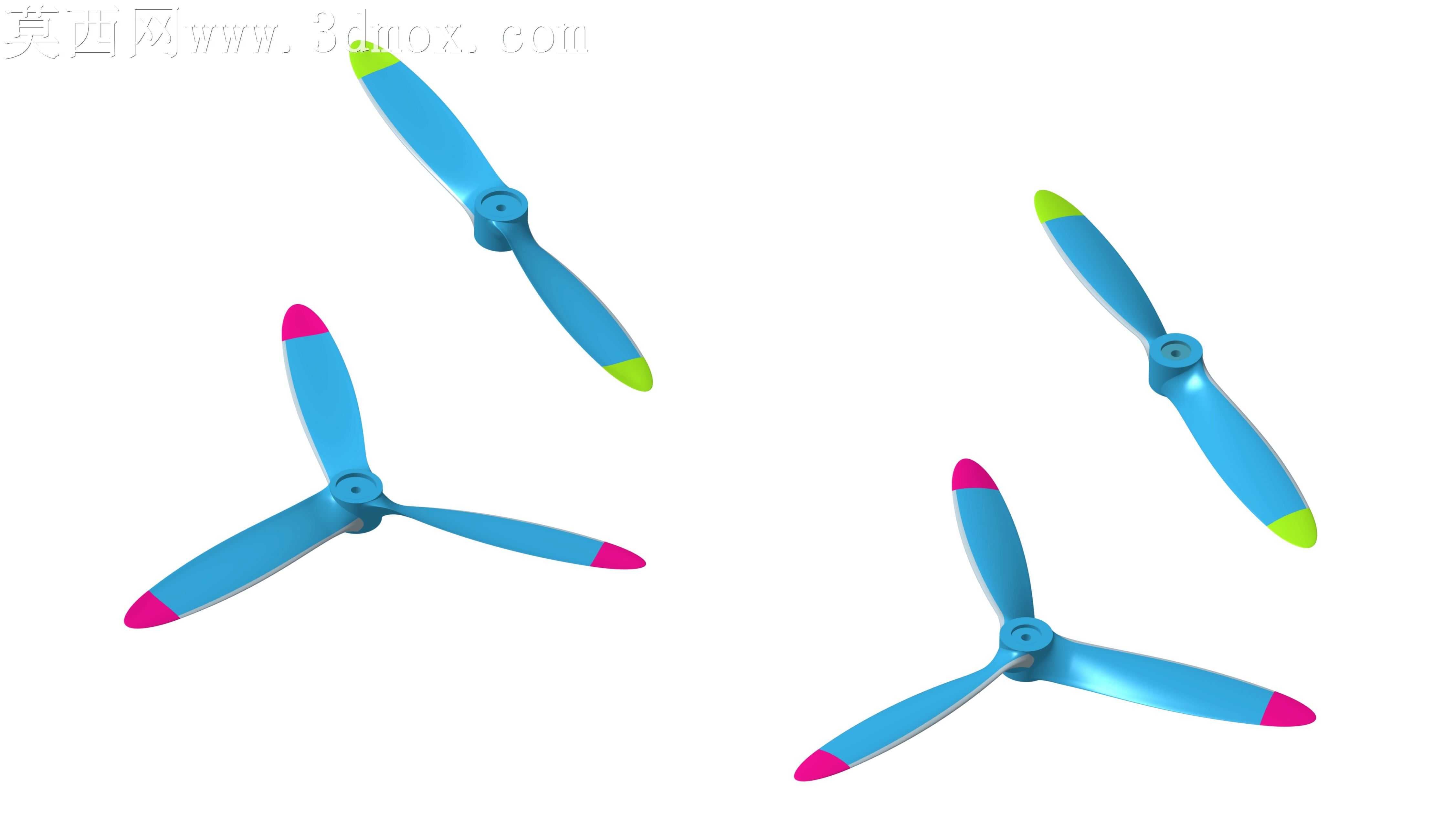

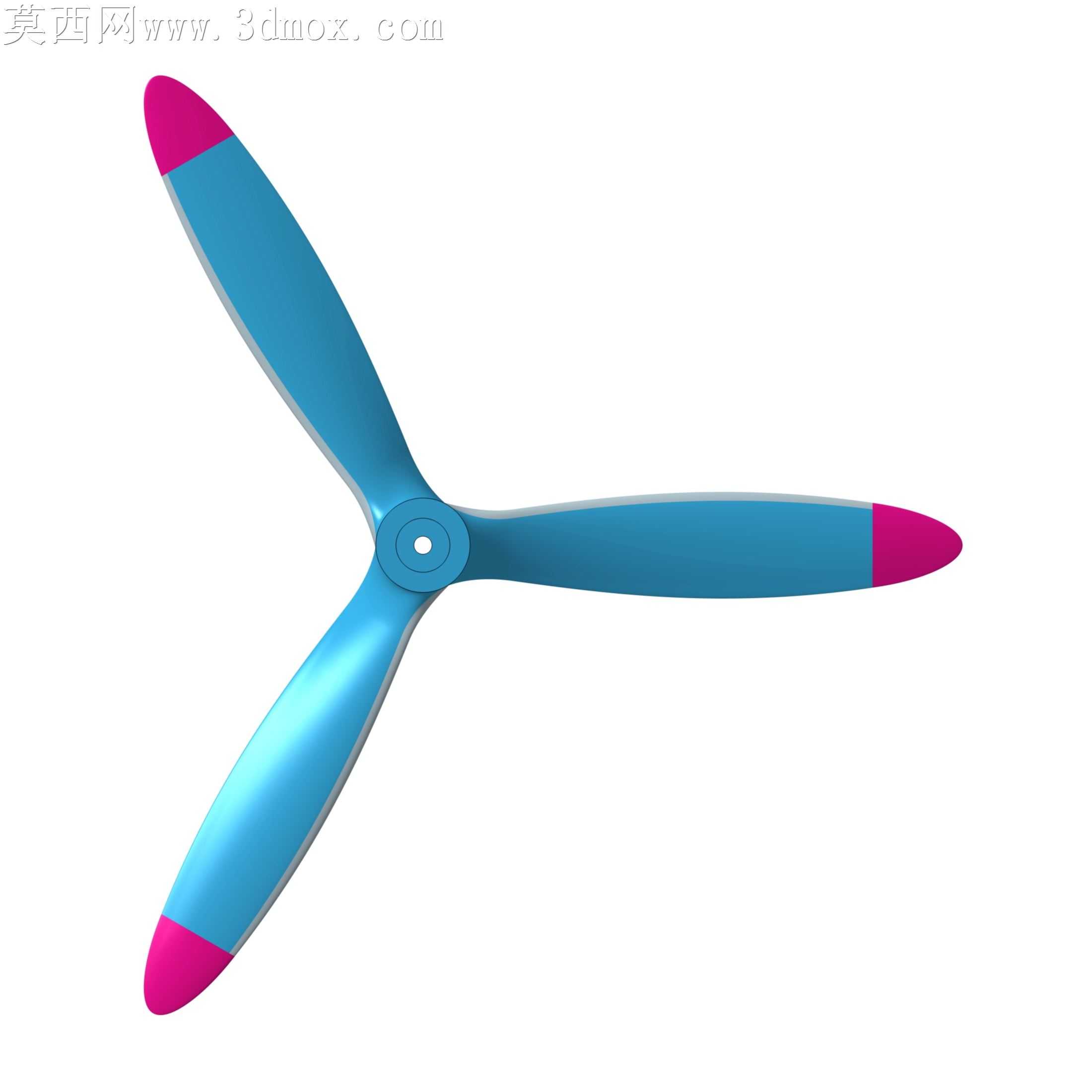

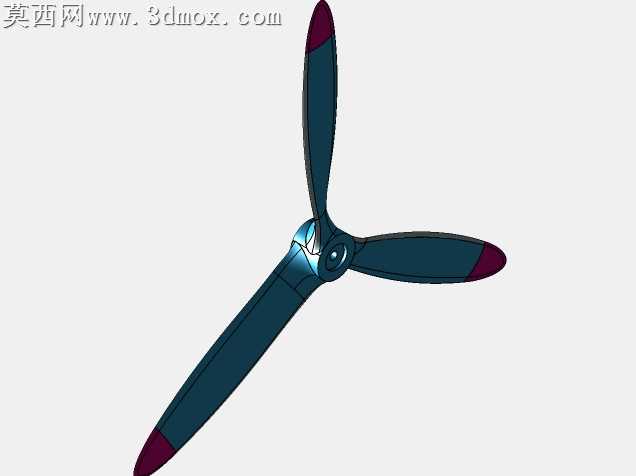

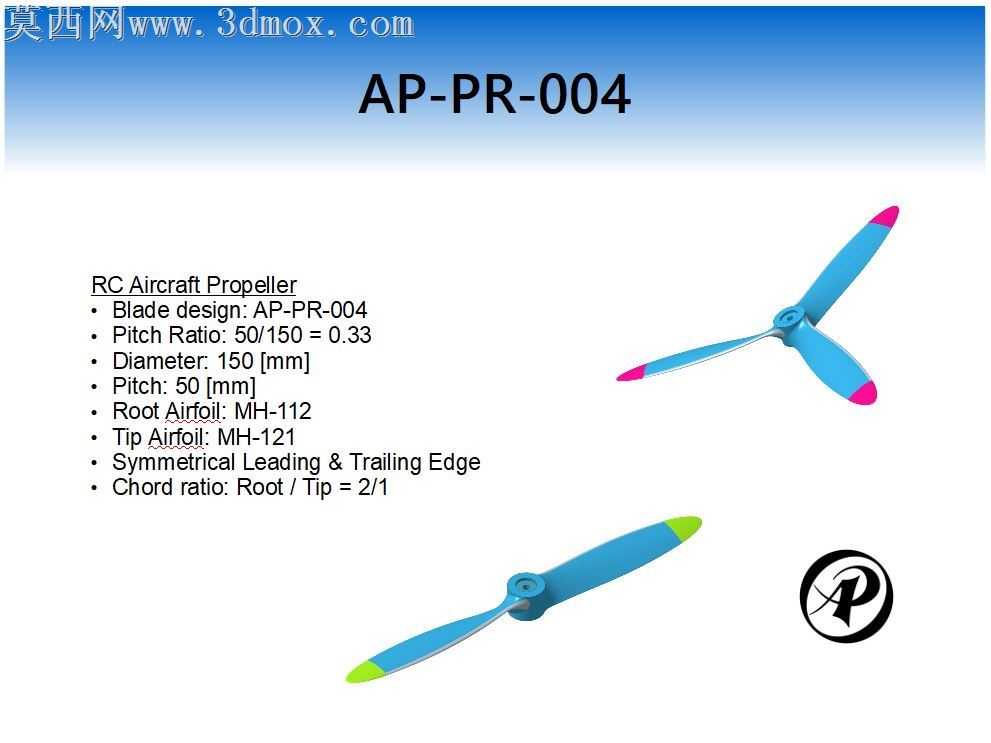

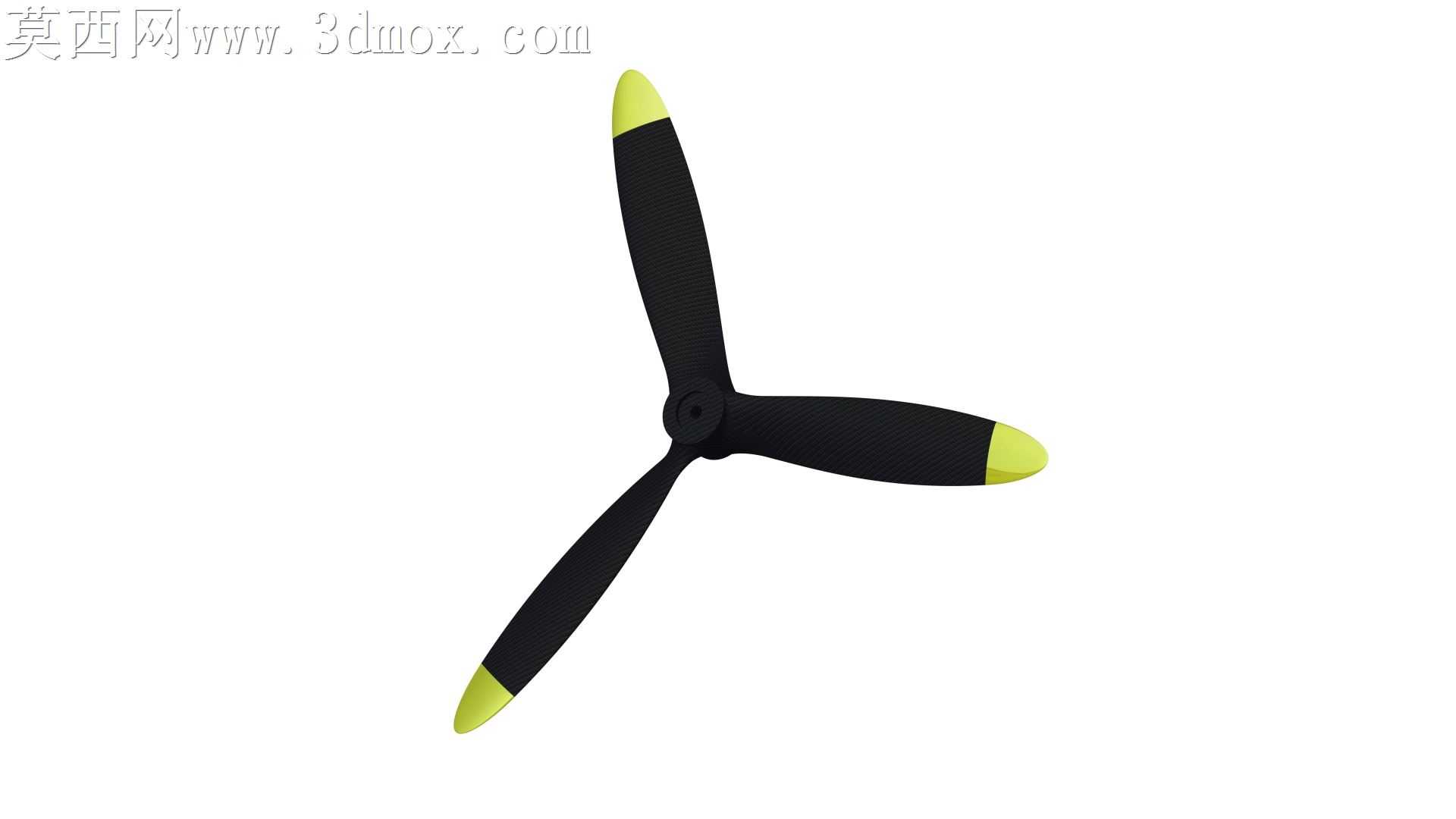

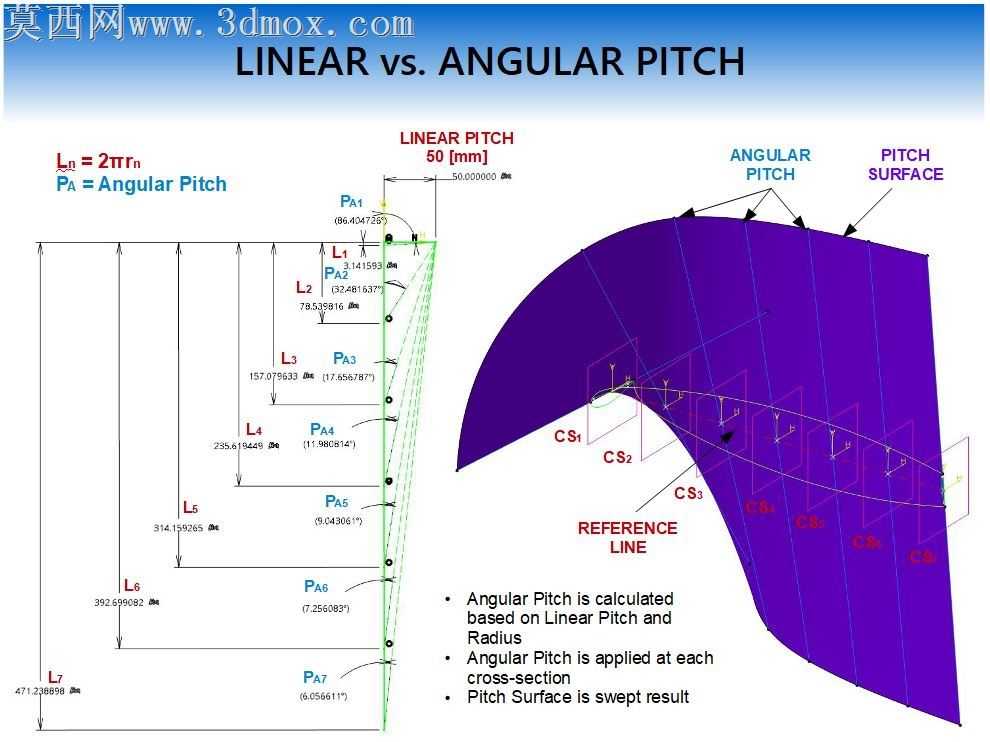

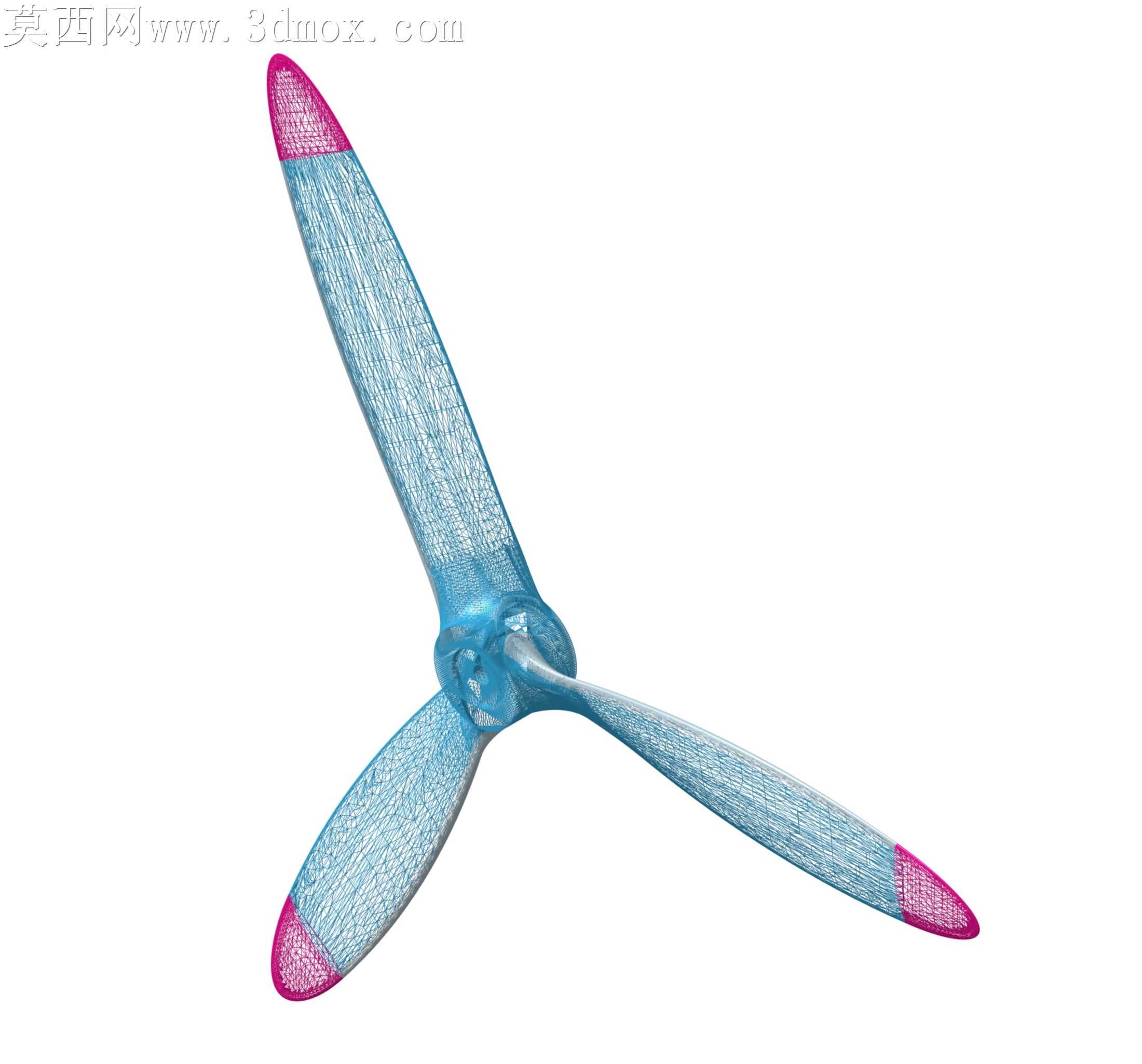

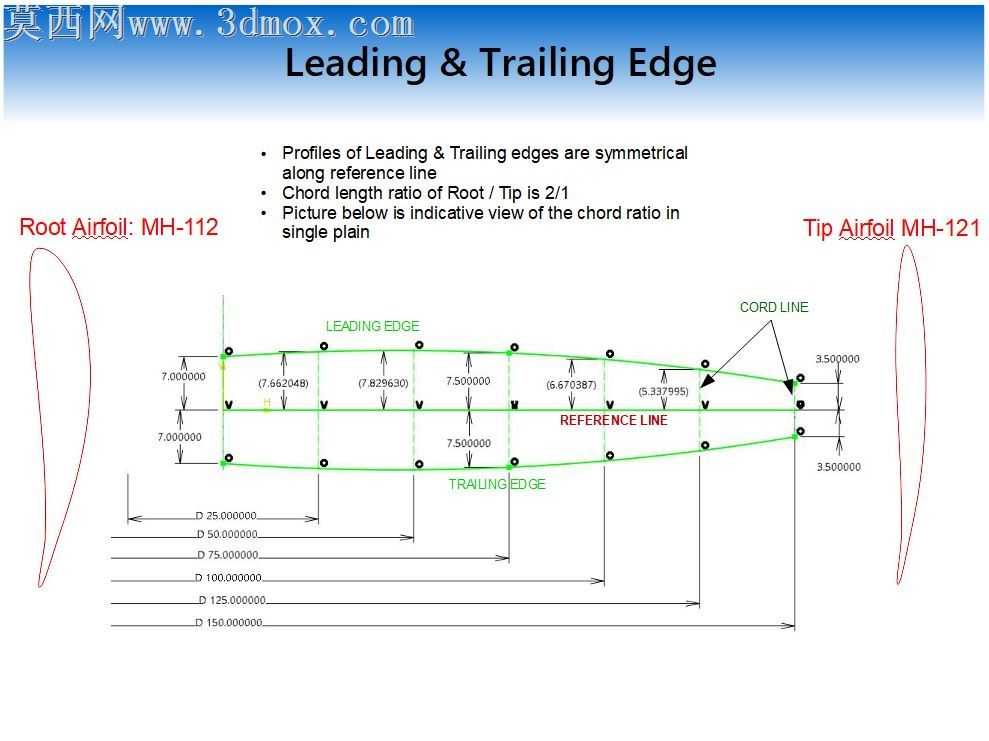

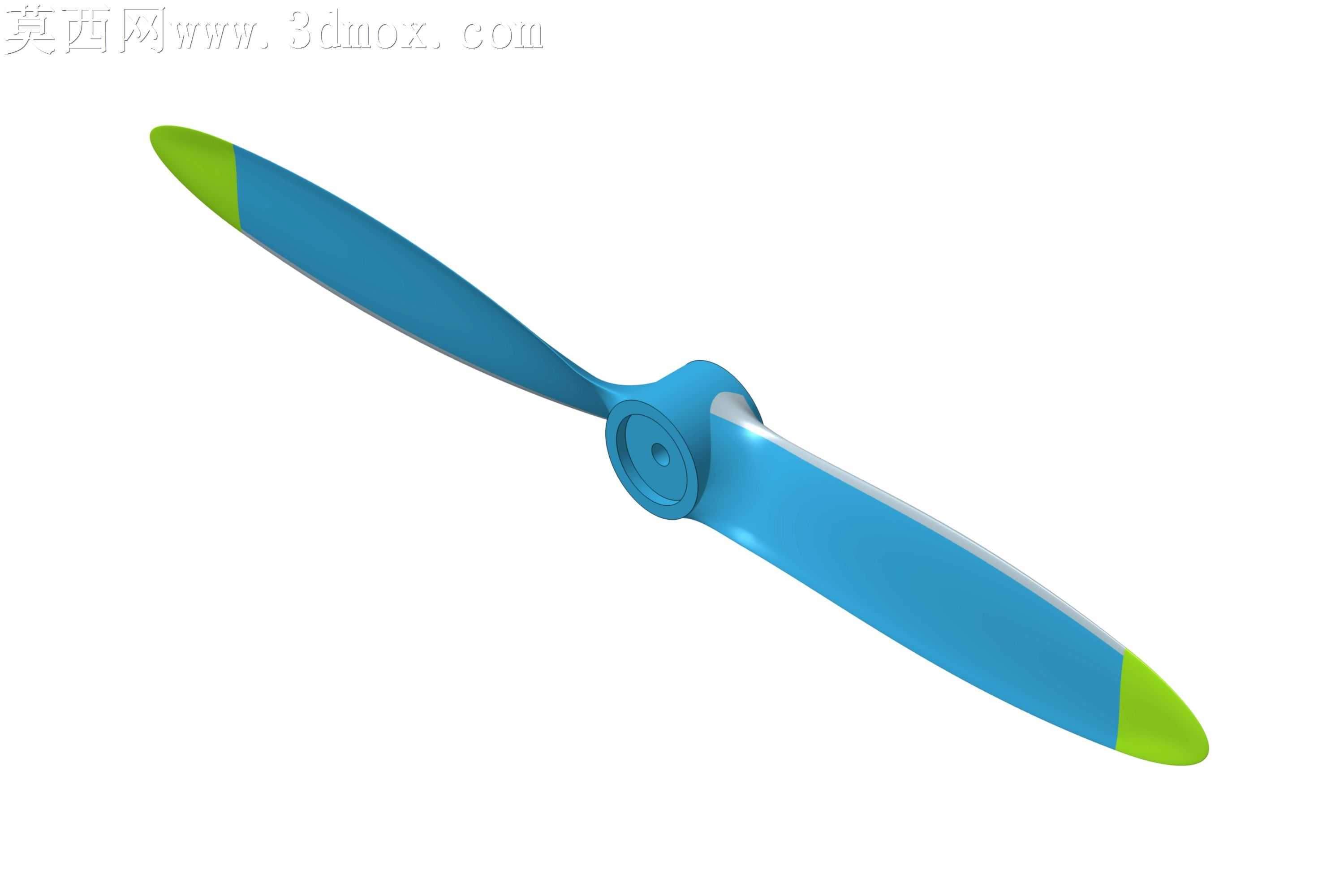

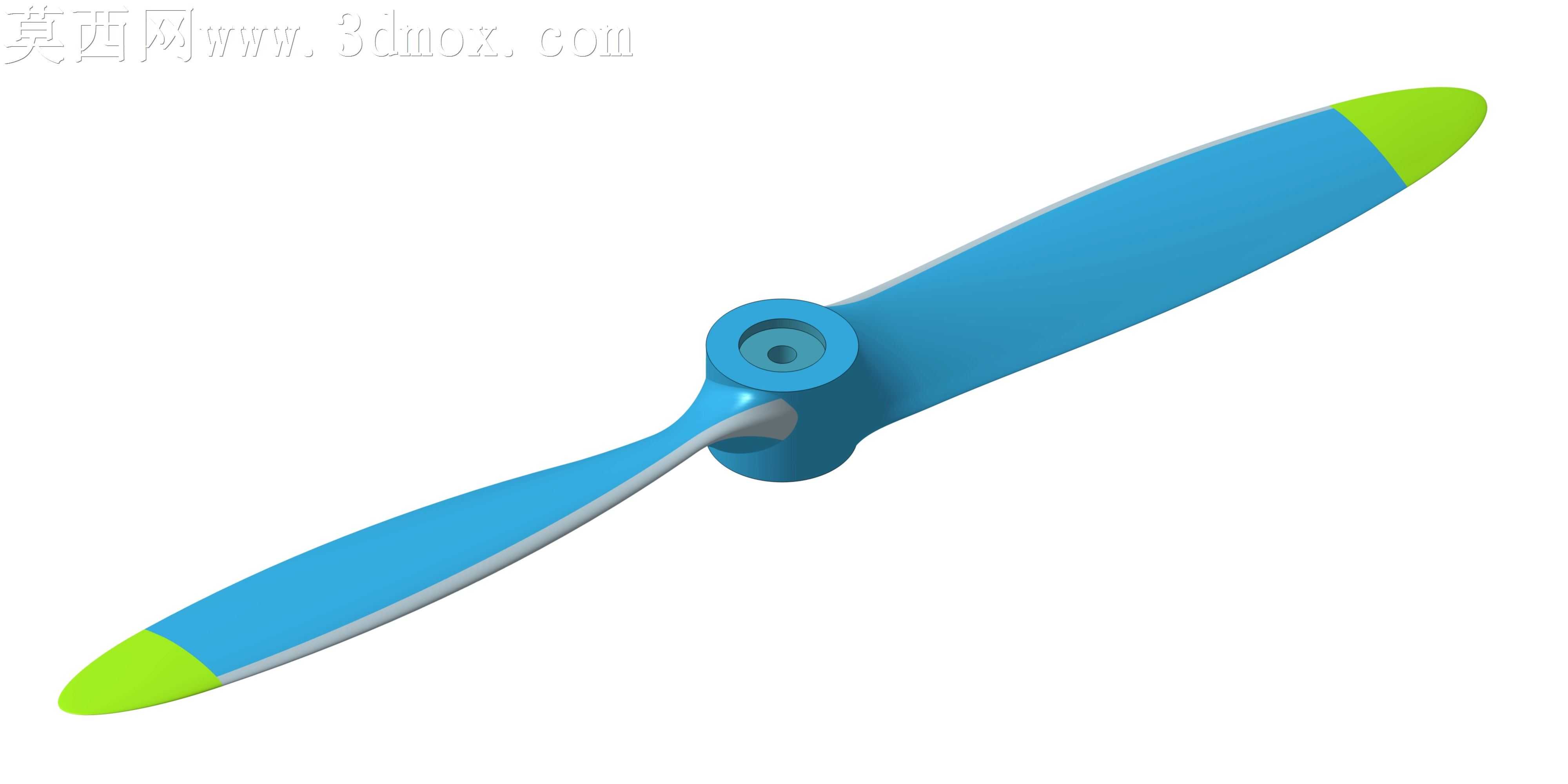

本套螺旋桨设计针对RC遥控航空模型开发，采用三维参数化建模完成全系列构型构建，建模阶段以翼型气动效率为核心逻辑，先完成基准翼型的曲线绘制，通过多截面放样生成单支叶片的曲面结构，再结合桨毂的安装定位尺寸完成整体布尔运算，确保叶片与桨毂的衔接处过渡顺滑无应力集中结构。建模过程中严格遵循给定的150mm平面直径、50mm节距、0.33螺距比参数，分别构建右手旋转、左手旋转两大旋转方向的构型，每个旋转方向下覆盖2桨叶、3桨叶两种叶片数量版本，全系列共12个独立型号，适配不同拉力需求、不同转向布局的航模动力配置。渲染阶段针对螺旋桨的使用场景配置材质，桨叶主体采用哑光玻纤增强塑料材质，还原航模螺旋桨的真实质感，桨毂中心安装位做金属嵌件的材质区分，添加轻微的金属反光与安装倒角细节，渲染视角覆盖工程视图标注的主视、俯视、前视等标准视角，同时补充立体等轴测视角展示整体构型。结构设计上，叶片从根部到梢部采用渐变厚度与渐变翼型设计，根部厚度更大以满足旋转离心力下的结构强度要求，梢部做薄处理降低翼尖涡流损耗，桨毂中心设置标准安装孔位，适配常用航模电机的输出轴尺寸，同时标注了关键位置的公差要求，确保加工后的安装适配性。设计思路围绕航模动力的实际使用需求展开，兼顾气动效率与结构可靠性，不同桨叶数量的版本可适配不同KV值的电机，正反桨的配置可满足多旋翼航模的反扭矩抵消需求，配套的工程图纸完整标注了各截面的尺寸、角度参数，可直接用于3D打印或注塑开模的生产参考，叶片的曲面曲率经过反复校验，确保旋转过程中气流顺滑通过，降低动力损耗与飞行噪音。
