类PS4外观双震动游戏手柄结构设计

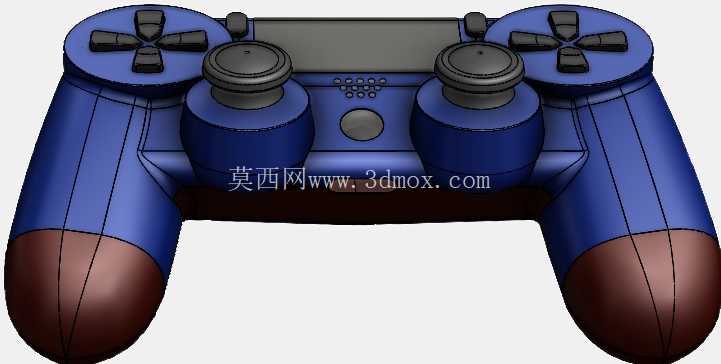

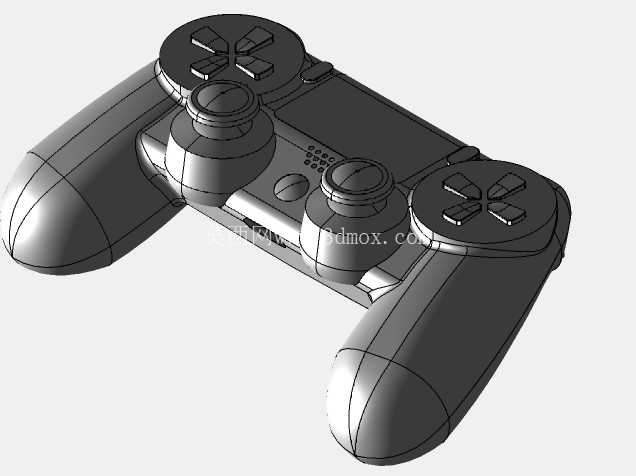

本次呈现的游戏手柄外观结构，参考主流家用游戏主机的经典手柄布局做逆向建模，整体为双手持握的对称式曲面造型，握持区域做了贴合手掌自然弯曲的内收弧面设计，边缘全部做R2-R5的圆角过渡，避免长时间握持产生硌手感，适配成年用户手掌自然张开的持握尺寸，横向总宽度控制在160mm左右，上下高度在100mm区间，握持段最大厚度38mm，符合人体工学的持握受力分布，拇指自然放置时可刚好覆盖左侧方向键与右侧功能按键区域，食指与中指可自然搭在手柄顶部的肩键位置，无需刻意调整手部姿态。

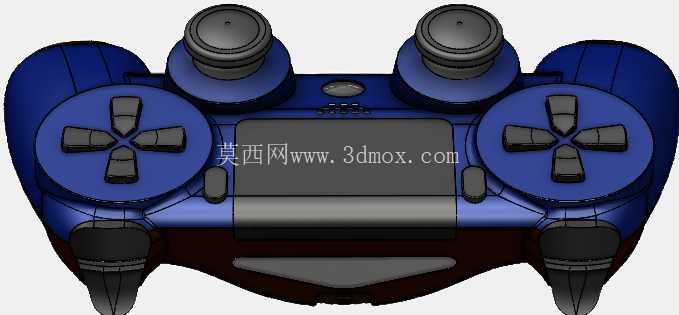

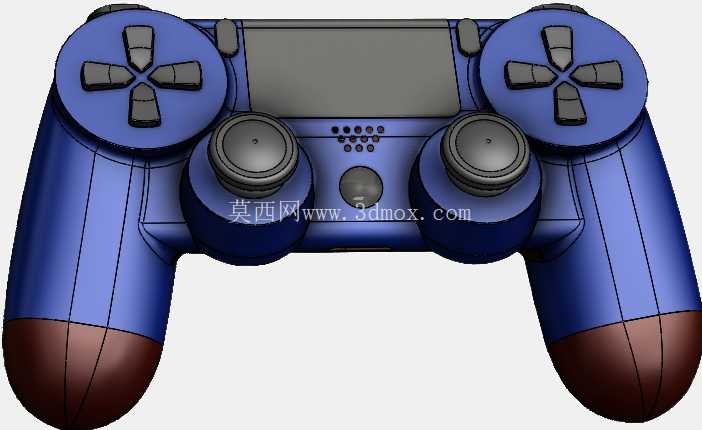

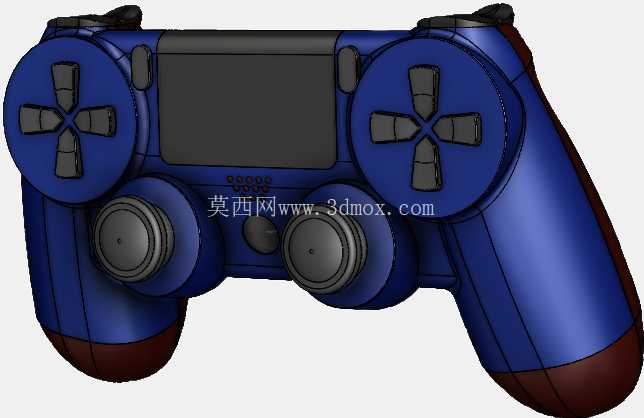

从功能布局来看，手柄正面左侧设置十字方向控制键，采用四向独立凸起的按键结构，按键表面做内凹防滑纹理，单键按压行程设计为1.2mm，触发压力控制在60g上下，适配方向操作时的快速点按需求；右侧设置对称布局的四枚功能按键，按键高度与方向键保持一致，表面做不同的纹理区分方便盲操作；正面中部靠下位置设置两枚同轴模拟摇杆，摇杆帽表面做内凹磨砂处理，摇杆最大偏转角度为25度，可实现360度方向的线性输入，摇杆中心距为45mm，避免操作时两个拇指互相干涉；摇杆中间设置小型功能选择键，用于系统菜单的快速操作；正面上部预留触控显示区域的安装位，区域尺寸为50mm*25mm，四周做0.8mm的凸边做防护，避免放置时刮擦表面。手柄顶部左右两侧各设置两枚肩键，上层肩键为线性按压式，下层为触发式按键，按键表面做加宽处理，适配手指搭放的接触面积，按压时的受力方向与手指自然施力方向保持一致，减少长时间操作的疲劳感。

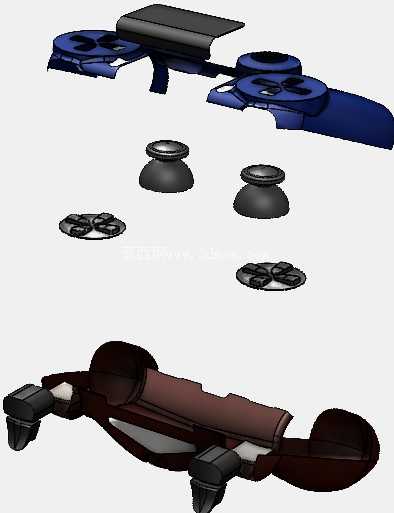

建模过程中对所有外观部件做了独立拆分，左右握把的外壳分为上下两个扣合件，扣合位置设置在手柄侧面的视觉分割线上，既保证外观的整体性，也方便后续内部结构的装配，扣合边预留0.3mm的装配间隙，避免生产时出现公差导致的装配错位；按键与外壳的配合间隙统一控制在0.15mm，既保证按键按压时无卡滞，也不会出现过大的缝隙影响外观质感。所有外观曲面均做G2连续处理，曲面过渡处无明显棱线，表面做哑光晒纹的工艺预留，握把底部区域做细微的防滑纹理设计，提升持握时的摩擦力，避免手汗导致的打滑问题。

从应用场景来看，该类手柄主要适配家用游戏主机、PC端游戏操作，也可拓展用于工业设备的手持操作终端、虚拟仿真系统的交互控制器，在虚拟装配培训、模拟驾驶实训等场景中，可通过自定义按键映射实现设备的操作控制，其对称式的布局也可适配左利手用户的操作习惯，无需调整结构即可满足不同使用人群的需求。建模时仅完成外观结构的搭建，未涉及内部的电路板、震动马达、电池等组件的详细结构，可作为外观手板制作、外壳开模的参考依据，后续可在内部预留的空间中根据实际需求布置对应功能的硬件组件，外壳的壁厚统一设置为2.2mm，符合注塑生产的壁厚要求，筋位厚度设置为1.2mm，避免注塑时出现缩痕问题，安装柱的位置对应按键、摇杆的固定点位，预留自攻螺丝的安装孔位，孔位深度控制在6mm，保证装配时的连接强度。

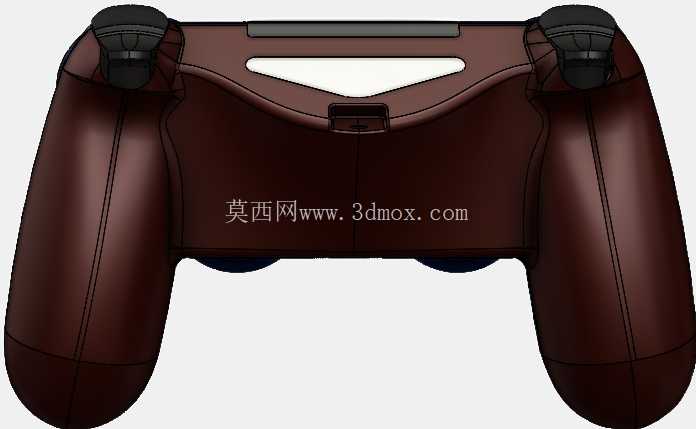

在细节处理上，所有按键的边缘都做了0.5mm的C角倒角，避免按键边缘割手，摇杆与外壳的配合处设置0.8mm的防尘圈安装槽，可加装硅胶防尘圈避免灰尘进入手柄内部，手柄底部预留充电接口、耳机接口的开孔位，开孔位置在手柄中部靠下的位置，不影响持握时的线材连接，接口周围做1mm的凸边，提升接口位置的结构强度，避免插拔线材时导致外壳开裂。整体外观的分件逻辑充分考虑了注塑生产的脱模需求，所有外观面的脱模斜度设置为1.5度，内部筋位的脱模斜度设置为1度，无倒扣结构需要做滑块抽芯，可有效降低模具的制作成本，适合批量注塑生产。
