定量式液体分配活塞泵结构设计

这款活塞泵的核心定位是工业场景下的高精度定量液体分配，在精细化工配料、制药试剂分装、食品添加剂定量加注这类对输送剂量误差要求控制在千分级的工况中，能稳定发挥作用。不同于普通输送泵侧重流量效率的设计思路，这款泵在结构上做了针对性的适配：主体接触液体的过流部分选用SUS316L材质，能够兼容多数弱腐蚀性工业流体，避免长期输送过程中出现材质锈蚀、流体污染的问题，适配医药、食品加工这类对卫生等级、材质兼容性有明确要求的应用场景。

从运动结构来看，这款泵集成了旋转与直线往复两套运动副，旋转部分承担流道切换、剂量校准的功能，直线往复的活塞部分则完成液体的吸入与推注动作。在设计初期就需要考虑运动副的润滑与耐磨问题：旋转副与活塞往复运动的接触面，需要适配硅油或椰子油类的润滑介质，避免干摩擦导致的密封件快速磨损；针对长期高频率运行的工况，旋转配合面可以额外增加特氟龙涂层或者陶瓷涂层，降低摩擦系数的同时提升表面耐磨性能，延长设备的维护周期，日常运维中只需要定期检查涂层磨损状态、密封件的老化程度即可，不需要频繁拆解核心部件。

驱动端的设计预留了充足的适配空间，旋转动作可以匹配伺服电机或者步进电机，能够通过脉冲信号精准控制旋转角度，实现流道的快速切换与剂量的精准调节；活塞的上下往复动作则推荐搭配电动缸或者气缸驱动，可以根据现场的控制精度需求、气源条件灵活选择驱动方案，不需要对泵体主体结构做额外修改就能完成适配。

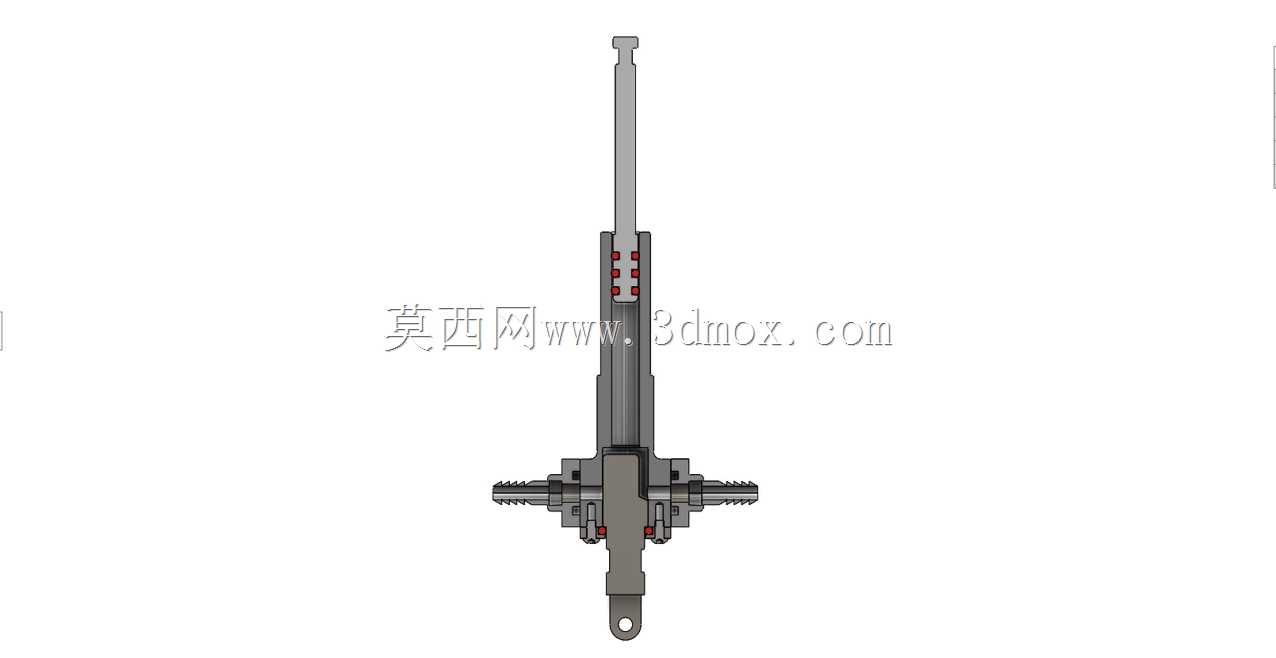

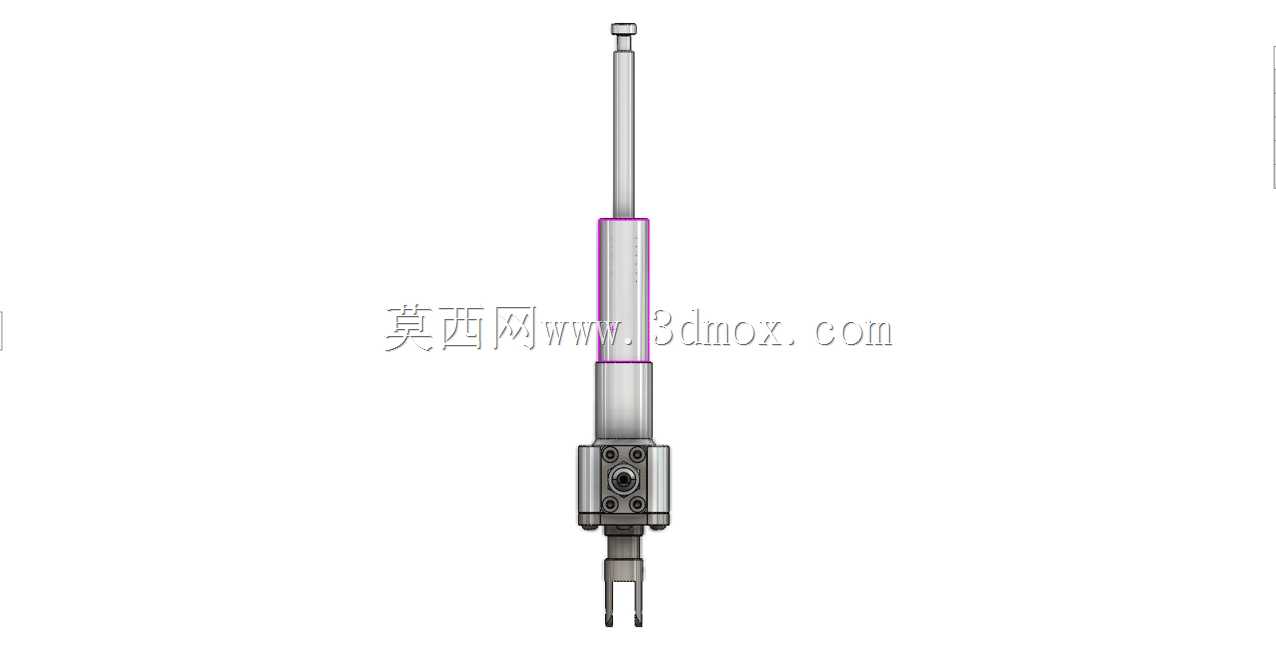

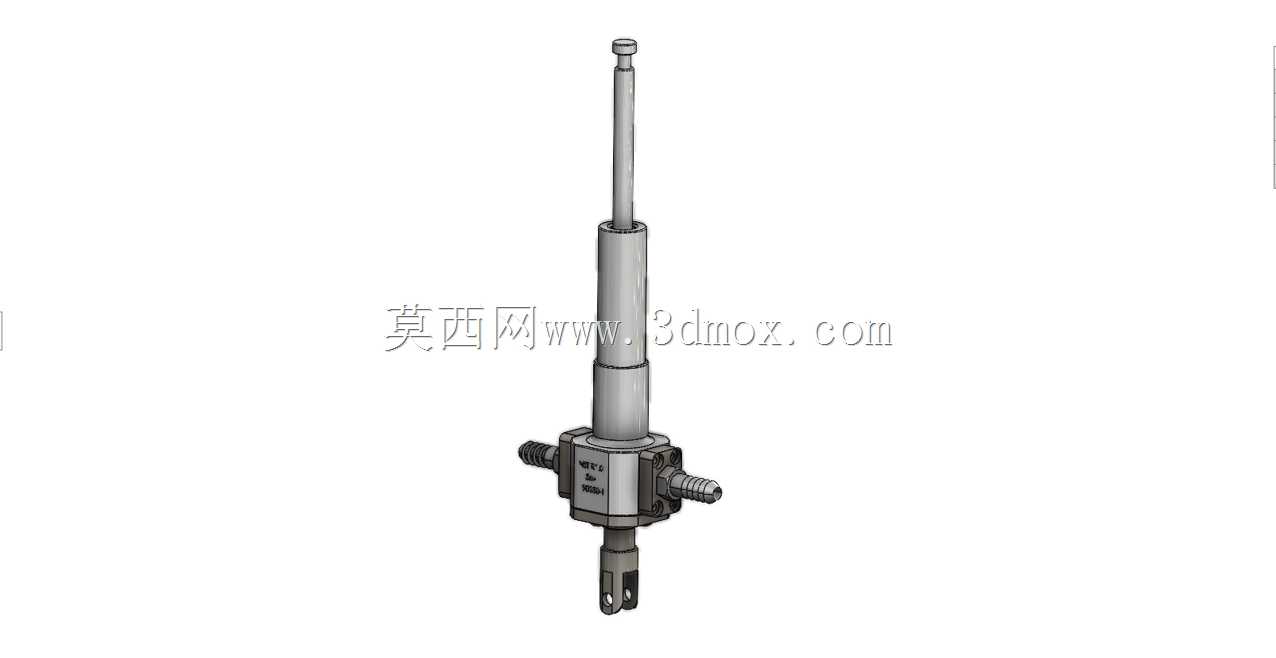

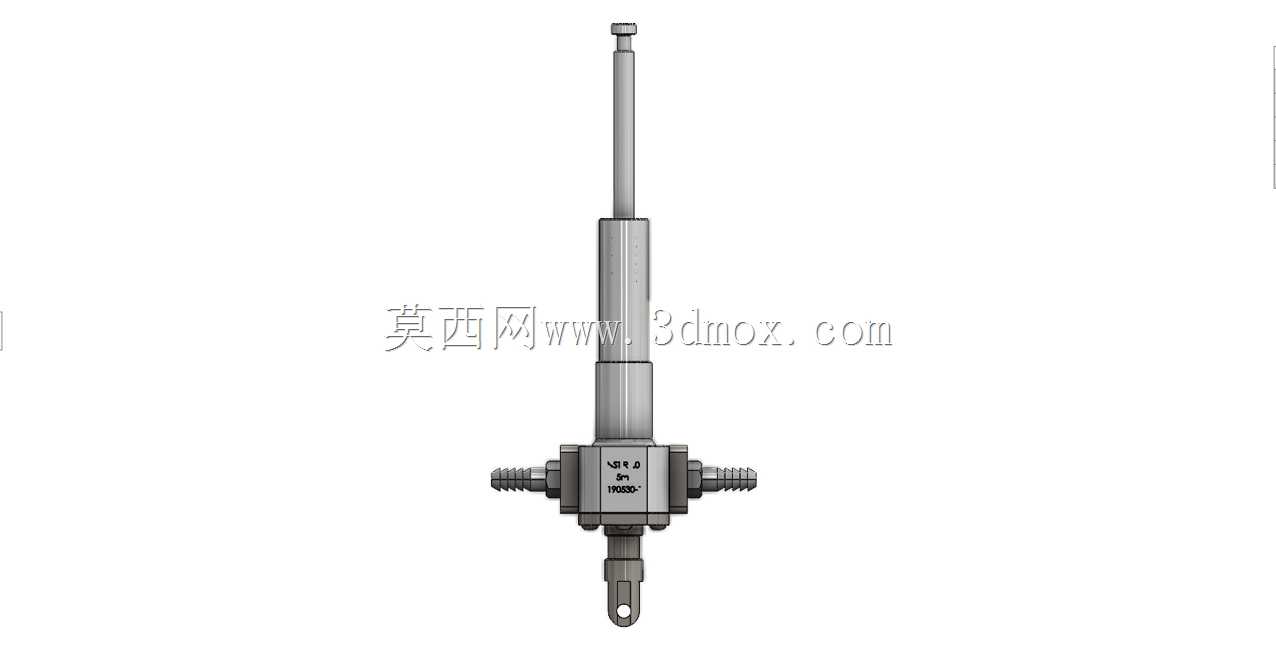

从安装边界来看，这款泵的主体结构采用同轴式布局，活塞推杆沿主体轴线向上延伸，两侧预留了流体进出的接口安装位，底部设置了带铰接孔的安装接头，既可以通过底部接头完成泵体的固定，也可以依托侧面的流体接口做辅助支撑，整体安装占用的径向空间较小，适合集成在多通路分配模组、自动化分装生产线的工位上，不会因为泵体体积过大挤占其他执行部件的安装空间。

在结构细节处理上，活塞与缸体的配合间隙经过了精准控制，既保证活塞往复运动的顺畅性，又能避免高压推注过程中出现流体内泄，保证定量精度；旋转部分的密封采用多重组合密封结构，在旋转切换流道的过程中，不会出现不同通路流体串流的问题，尤其适配多流体切换分配的工况，避免不同液体混合导致的工艺事故。这款泵的输出剂量可以通过调整活塞的往复行程灵活调整，不需要更换核心零部件就能覆盖小到毫升级、大升级的定量分配需求，适配不同产能的生产线使用。
