Arduino电容式触摸感应模块结构设计

项目分类:传感器 发布时间:2025-01-05 ID:881074
  • Arduino电容式触摸感应模块结构设计
  • Arduino电容式触摸感应模块结构设计
  • Arduino电容式触摸感应模块结构设计
  • Arduino电容式触摸感应模块结构设计
  • Arduino电容式触摸感应模块结构设计
  • Arduino电容式触摸感应模块结构设计
  • Arduino电容式触摸感应模块结构设计
  • Arduino电容式触摸感应模块结构设计

  这款电容式触摸感应模块,是面向开源硬件开发、小型智能设备触控交互场景设计的功能组件,在实际工程应用中,常被集成到桌面小型智能装置、学生科创项目、简易人机交互面板、非接触式触发开关等场景中,替代传统机械按键实现无机械损耗的触控触发,避免机械按键长期按压带来的触点氧化、弹片疲劳失效问题,尤其适合需要频繁触发、对设备外观整体性有要求的小型电子装置。

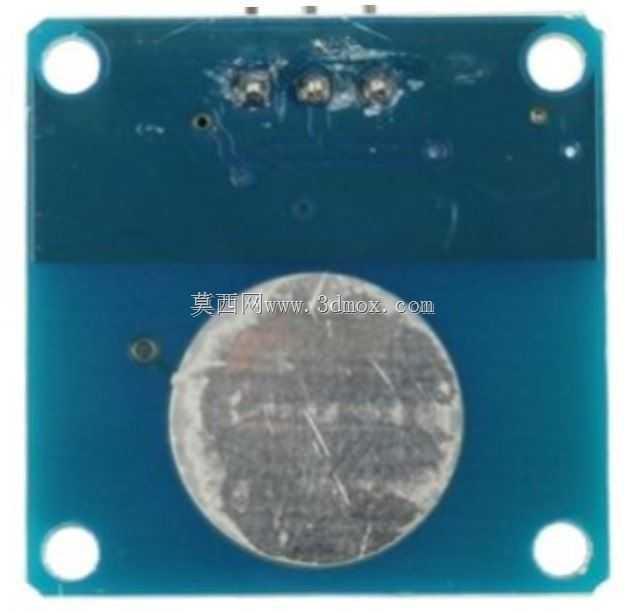

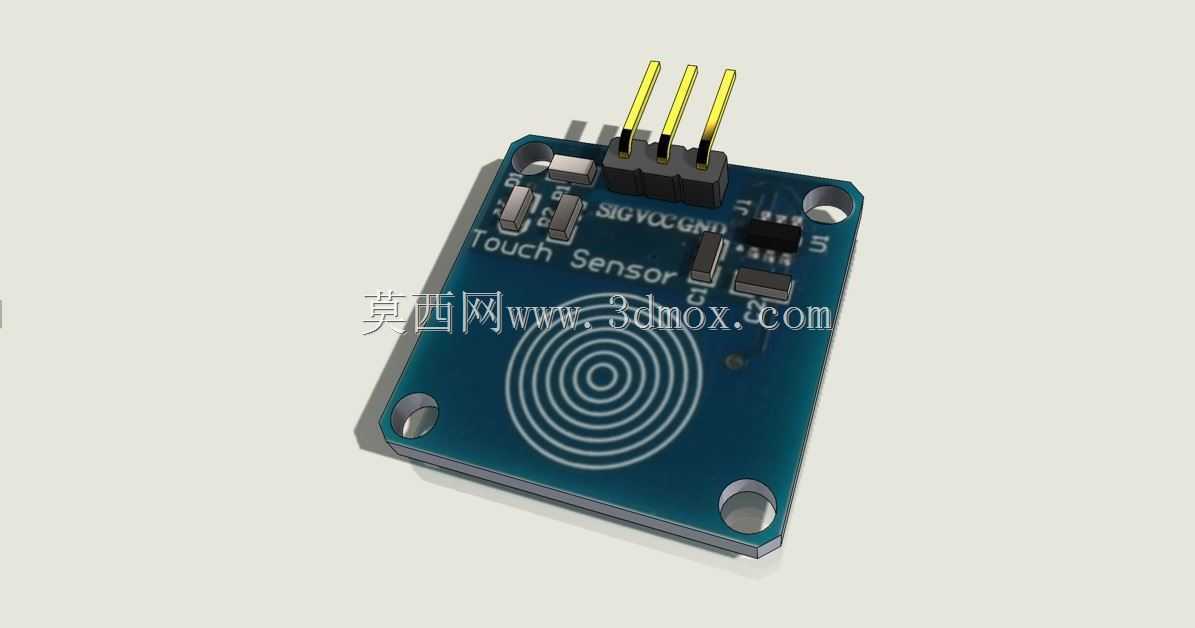

  从功能特性来看,该模块基于电容感应原理工作,当人体手指靠近板载的环形感应焊盘时,会改变感应区域的电容值,板载信号处理电路会捕捉这一电容变化量,经过阈值比对后输出稳定的高低电平信号,可直接被Arduino等主控板的IO口读取,无需额外搭建复杂的信号调理电路,模块自带电源、信号、接地三个插针,可直接通过杜邦线连接到主控板的对应引脚,接线逻辑简单,不需要额外的电平转换电路,适配5V工作电压的主流开源硬件主控。模块板载的状态指示灯,会在感应触发时同步点亮,方便开发调试阶段快速判断触发状态,不用外接额外的指示元件就能直观看到模块工作状态。

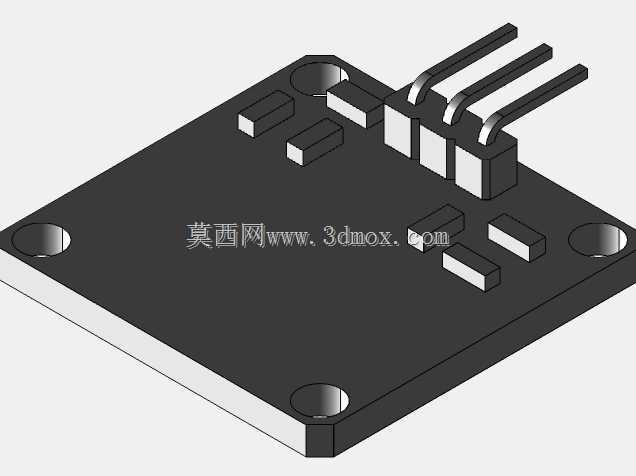

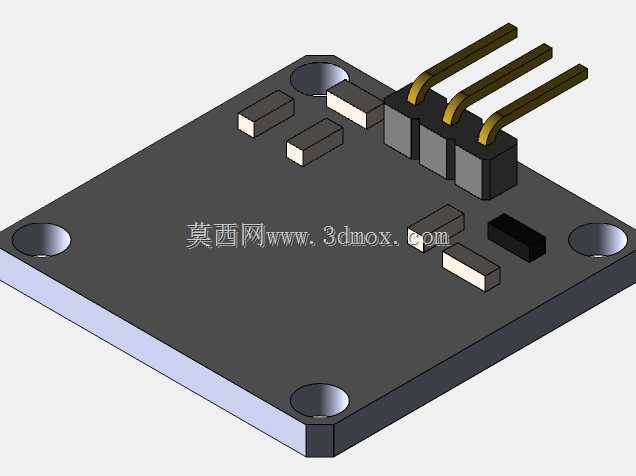

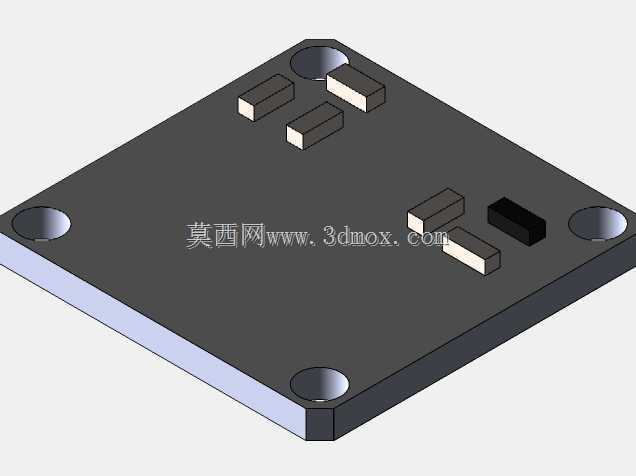

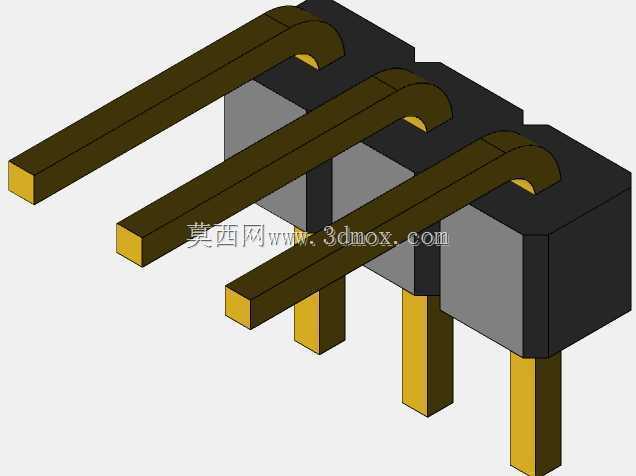

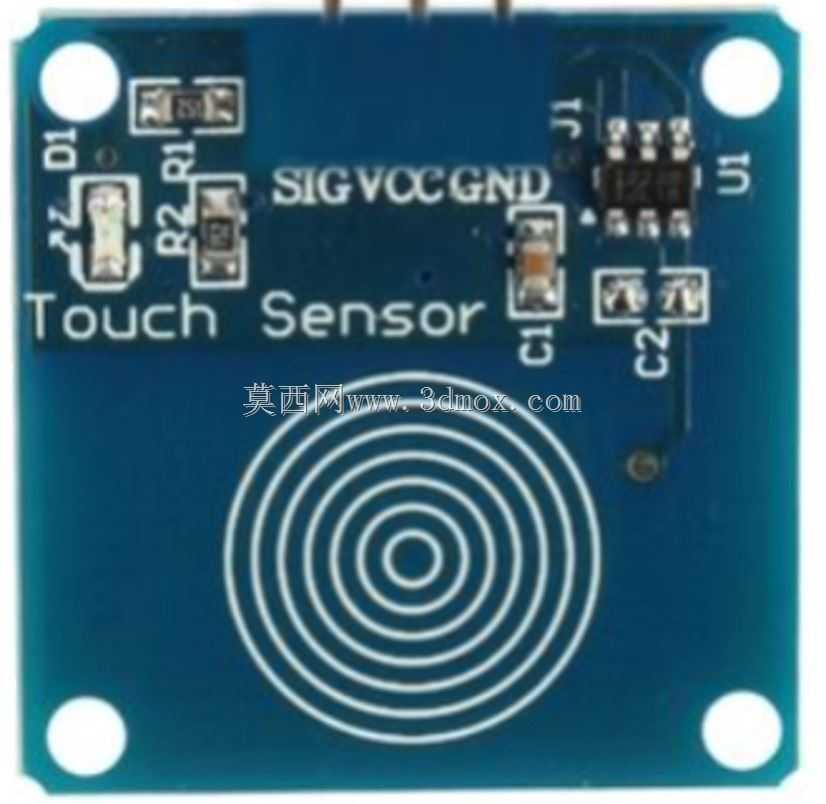

  设计过程中,首先确定了模块的核心功能边界:单通道触摸触发,输出数字开关量,兼容主流开源硬件接口,不需要复杂的通信协议,降低开发使用门槛。PCB布局阶段将环形感应焊盘设置在板身正面的核心区域,焊盘采用同心环形走线设计,尽可能扩大有效感应面积的同时,避免感应区域和周边元件走线产生信号干扰,感应区域周边预留了足够的铺地隔离带,减少板上其他电路对感应信号的串扰。三个信号插针布置在板身的上边缘,采用标准2.54mm间距排针,和通用面包板、杜邦线的尺寸完全匹配,插针的丝印清晰标注了SIG、VCC、GND三个引脚定义,避免接线时出现引脚接反的问题。板身四个角设置了标准安装孔,孔径适配M2规格的固定螺丝,方便将模块直接固定在设备外壳、安装支架上,不需要额外设计定制固定结构。

  外形尺寸上,模块采用正方形PCB板型,长宽尺寸控制在24mm×24mm,属于小型化功能模块,不会占用过多的设备内部安装空间,板身厚度包含排针总高度不超过12mm,适配薄型外壳的内部安装空间要求。安装边界方面,四个安装孔的中心距板边距离为2mm,安装时螺丝头不会超出板身边缘,感应区域距离板边有3mm的安全距离,安装时即使外壳面板和感应区域之间有不超过2mm的非金属隔离层,比如亚克力面板、塑料外壳壁,模块依然可以正常触发,不需要在外壳上开孔露出感应区域,能够保证设备外壳的整体性和密封性。

  实际选型使用时需要注意,该模块的感应灵敏度可以通过板载的电位器进行调节,根据外壳面板的厚度调整触发阈值,避免出现误触发或者触发不灵敏的问题;接线时要注意电源正负极不能接反,否则会直接烧坏板载的处理芯片;模块的信号输出端可以直接连接主控IO口,不需要额外加上拉或者下拉电阻,板载电路已经集成了必要的电阻元件,简化外围接线。在结构设计集成时,要避免感应区域周边有金属部件紧贴,金属部件会改变感应区域的静态电容值,导致模块灵敏度异常,安装时尽量让感应区域正对非金属外壳的触控位置,周边3mm范围内不要布置金属元件或者走线,保证感应性能稳定。
