方程式赛车前翼空气动力学结构设计方案

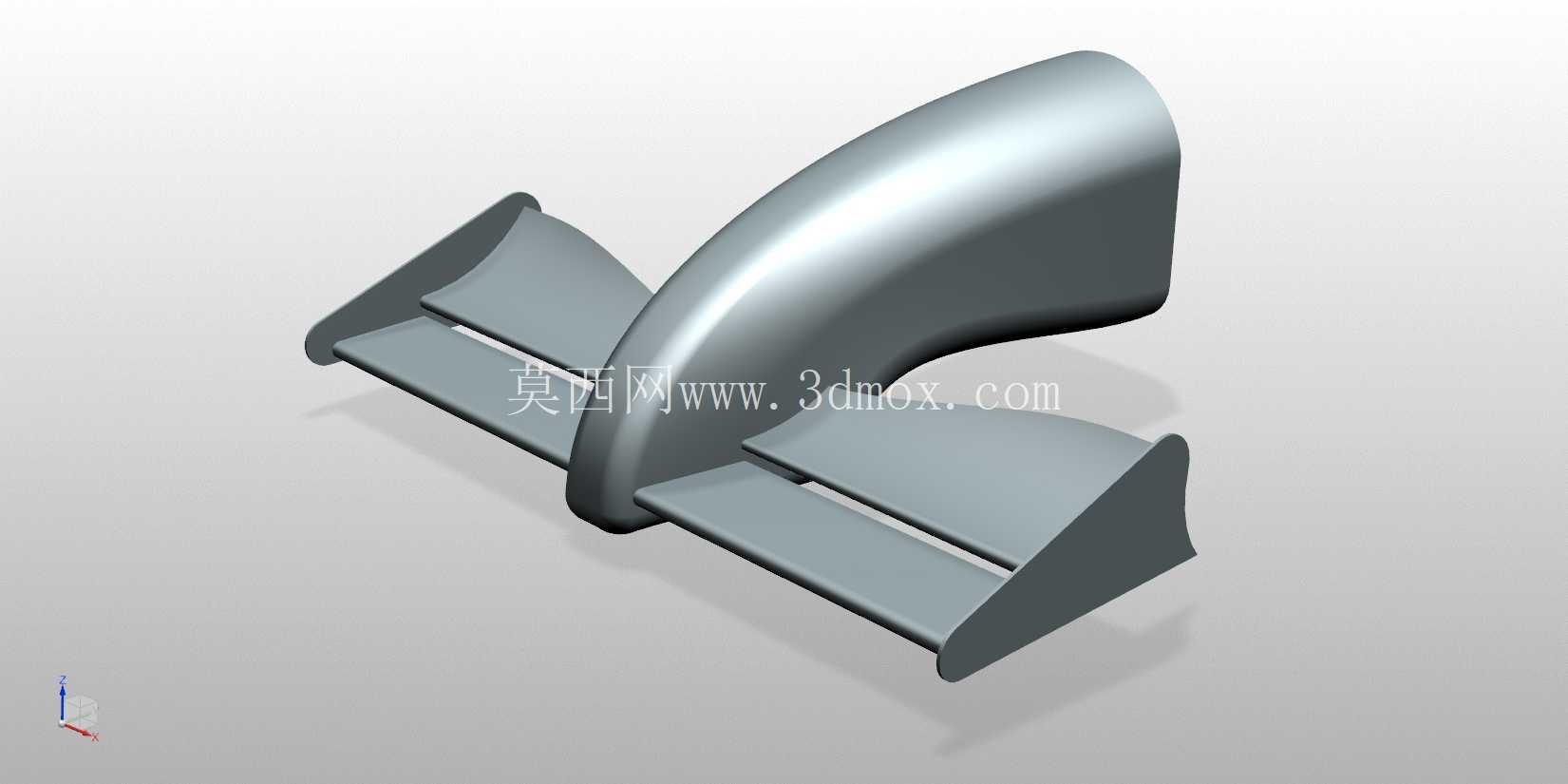

　　在场地竞速类车辆的空气动力学开发流程中，前翼作为整车最先接触来流的核心部件，其气动表现直接决定了整车下压力分配、前轮抓地力水平以及流向车身后部的气流质量，是赛车底盘与空气动力学设计环节中优先级最高的开发模块之一。这套前翼结构的设计，首先围绕场地竞速场景下的核心需求展开：在高速直道与中低速弯道的常用车速区间内，前翼需要为前轮提供足够的纵向下压力，抵消车辆加速、制动过程中的轴荷转移带来的前轮抓地力波动，同时还要梳理前轮前方的来流，减少轮胎旋转带来的乱流对车底扩散器、侧箱散热通道的气流干扰。从结构布局来看，这套前翼采用了主翼+多层副翼+端板的组合构型，主翼面采用大曲率的负迎角设计，在保证气流不发生分离的前提下最大化翼面上下的压力差，多层副翼的阶梯式布局可以逐步对来流进行导流，避免单一大迎角翼面在侧风或者车辆俯仰姿态变化时出现气流失速的问题。两侧的端板结构除了封闭翼面两端的压力差区域、减少翼尖涡流的诱导阻力之外，还特意延伸出了前轮外侧的导流轮廓，可以将前轮前方的来流向外侧引导，减少轮胎正面的迎风阻力，同时避免轮胎卷起的乱流直接冲入车底区域。

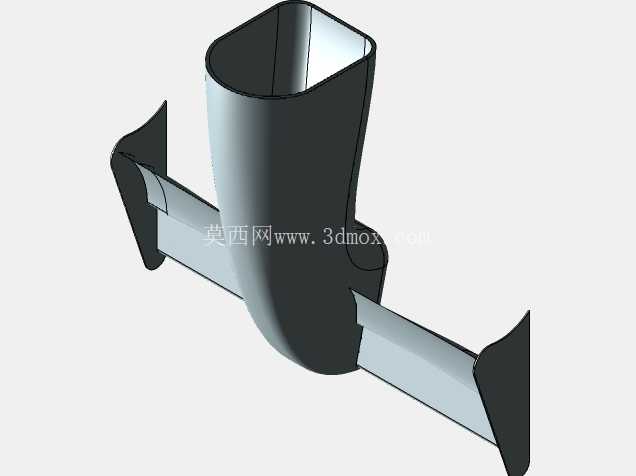

　　在安装边界的设计上，前翼的中央连接鼻锥的区域做了圆滑的过渡曲面，这个区域的曲率匹配竞速车辆通用的鼻锥安装接口，安装点的位置预留了标准的紧固件安装空间，可以适配多数单座竞速赛车的前悬安装布局，前翼整体的离地间隙参考了场地赛的常规设定，在保证翼面下洗气流能够顺利进入车底扩散器的同时，预留了足够的颠簸行程余量，避免车辆在路肩行驶时前翼剐蹭赛道表面。从功能特性的角度来说，这套前翼的结构做了模块化的拆分设计，主翼、副翼、端板都可以单独拆卸更换，在赛事场景下如果发生碰撞损坏，可以快速更换受损部件，不需要整体替换前翼总成，能够有效降低赛事运营中的部件维护成本。

　　翼面的厚度设计兼顾了气动外形与结构强度需求，翼型的最大厚度位置设置在弦长的30%处，这个位置的结构刚度最好，在高速气流的冲击下不会出现翼面震颤的问题，同时翼面内部预留了传感器走线的空间，可以根据测试需求加装压力传感器、气流传感器来采集不同车速、不同迎角下的气动数据，为后续的气动优化提供数据支撑。在设计思路的落地过程中，首先是基于整车的轴荷分配目标确定前翼需要提供的下压力数值，再根据目标下压力反推翼面的总面积、翼型的迎角以及各层翼片的相对位置，之后通过流场仿真调整端板的轮廓与副翼的角度，确保前翼产生的尾流能够匹配后部车身的气流需求，比如将前翼端板导出的气流引导至侧箱的散热进气口位置，在不增加额外阻力的前提下提升侧箱散热的进气效率，同时将主翼下洗的气流精准导入车底扩散器的入口区域，提升扩散器的气动效率。

　　需要注意的是，前翼的安装角度并非固定值，在不同的赛道布局下可以调整主翼的安装迎角：在多直道的高速赛道上，可以适当减小主翼迎角，降低前翼的气动阻力，提升车辆的直道尾速；在多低速弯的赛道上，可以增大主翼迎角，提升前部下压力，增强前轮的弯道抓地力，这套结构的安装调节机构预留了±5度的角度调节范围，能够覆盖多数场地赛道的调校需求。另外，前翼的边缘位置都做了圆滑的倒角处理，避免赛事过程中碰撞产生尖锐的碎片，符合竞速赛事的安全规范要求，翼面的曲面连续性做了严格的控制，所有相邻曲面的G2连续保证了气流在翼面表面流动时不会出现突兀的压力突变，减少气流分离产生的气动噪声与阻力损失。
