等长四出不锈钢汽车排气歧管结构设计

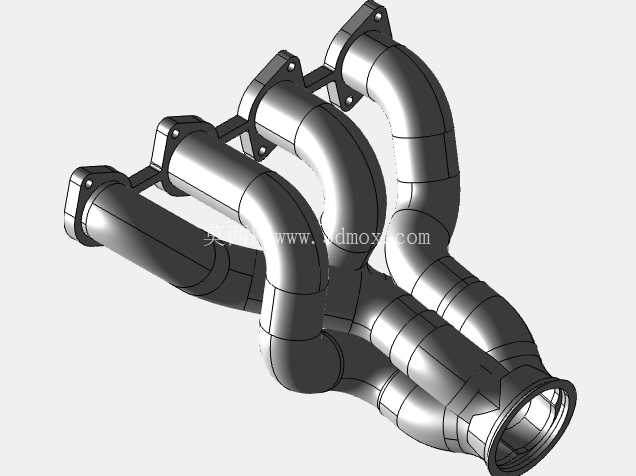

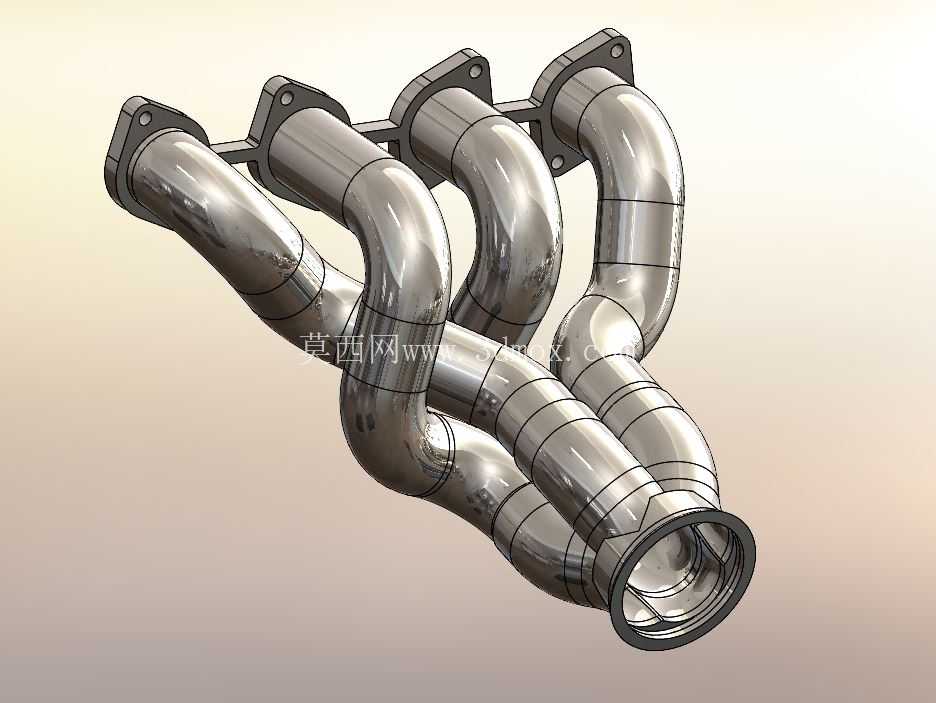

这款排气歧管的设计核心围绕四缸发动机的排气脉冲优化展开，区别于原厂铸铁歧管的成本导向设计，整体采用等长管路布局，每一路排气支管从气缸盖法兰出口到汇聚端的长度保持一致，能有效避免各缸排气气流的相互干涉，让排气脉冲形成连续的抽吸效应，降低排气背压，这对于自然吸气发动机的高转动力输出提升尤为明显，在改装场景下常被用于赛道日车辆、街改性能车的动力升级环节，适配多数直列四缸发动机的舱内布局。

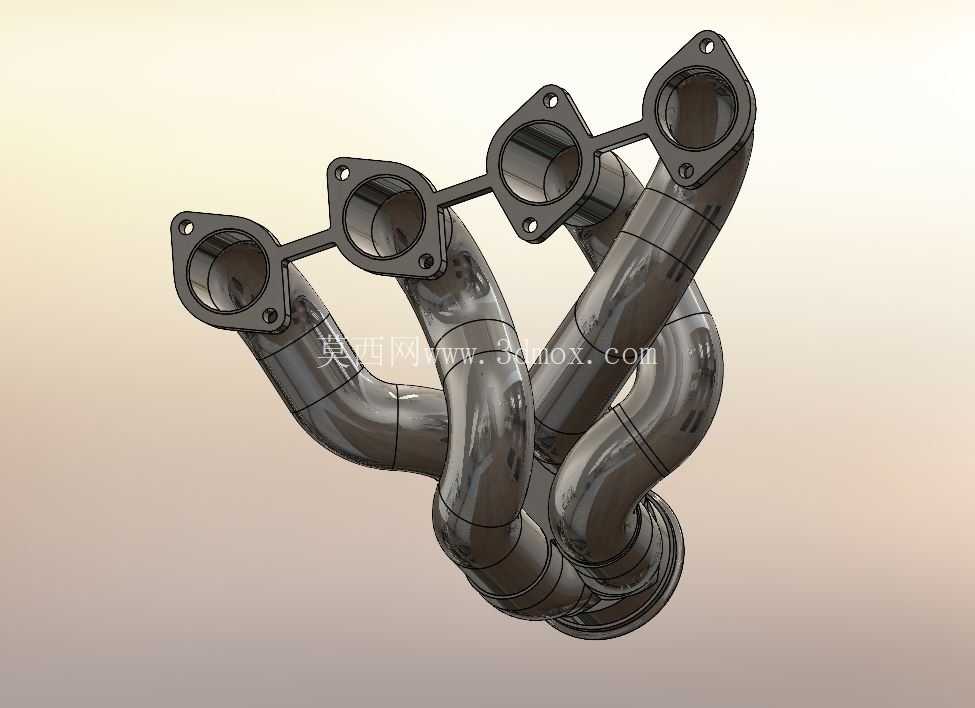

从安装边界来看，四个进气法兰采用统一的安装孔位间距设计，法兰面预留了密封垫的压合平面，平面度控制在0.1mm以内，保证安装后不会出现排气泄漏的问题；法兰上的安装孔做了轻微的沉台处理，能够容纳螺栓头部，避免螺栓突出与周边的发动机附件、防火墙部件产生干涉。汇聚端的出口采用2英寸通径设计，匹配主流的 aftermarket 排气中段管径，不需要额外做变径焊接就能直接对接，出口处做了15度的扩口导向，方便安装时插入中段管路，降低装配难度。

管路的弯曲全部采用大曲率半径设计，最小弯曲半径大于管路直径的1.5倍，避免弯折处出现通径缩窄的问题，保证排气气流的顺畅度，管壁采用等壁厚设计，既可以保证高温排气下的结构强度，避免长期热震出现开裂，也能控制整体重量，相比同规格铸铁歧管减重超过40%。管路之间的连接固定片采用点焊连接，既可以强化管路之间的结构刚性，避免发动机运行过程中管路产生共振异响，也不会因为过多的焊接连接导致热胀冷缩时应力无法释放，延长歧管的使用寿命。

设计过程中优先考虑了实车安装的避让需求，整体管路的走向避开了发动机的机油尺位置、启动马达安装位以及散热管路的布置区域，安装后不需要额外改动周边附件的位置，降低改装的施工难度。歧管的表面做了抛光处理，除了外观上的质感提升，也能降低管壁的粗糙程度，小幅减少排气气流的沿程阻力，同时不锈钢材质本身的抗腐蚀性能更强，能够耐受排气中的冷凝水、硫化物腐蚀，相比原厂铸铁歧管不容易出现锈穿的问题。

在实际使用场景中，这类等长排气歧管除了提升动力输出的顺畅度，还能优化排气声浪的质感，让四缸发动机的排气声更浑厚连贯，避免出现杂乱的排气脉动噪音。设计时也考虑了热管理的需求，管路之间保留了足够的间隙，避免运行过程中管路相互接触导热，同时也给周边的隔热层安装预留了空间，用户可以根据自己的需求包裹隔热布，降低机舱内的热负荷，避免周边的塑料件、线束被高温烘烤老化。

从结构强度验证的角度，每一段管路的弯折角度都经过反复调整，既保证等长的设计要求，也让管路的应力分布更均匀，在发动机持续高转运行、排气温度达到800摄氏度以上的工况下，不会出现管路变形、法兰翘曲的问题。法兰的厚度设计为8mm，足够承受螺栓的锁紧力，长期使用也不会出现法兰变形导致的密封失效问题，汇聚端的接口处做了加厚处理，避免反复拆装对接时出现管口变形。

这类歧管的设计不针对特定车型，核心是提供一个通用化的等长四缸歧管结构参考，用户可以根据自己的车型舱内布局，微调法兰的安装角度、管路的弯曲走向，就能适配不同的直列四缸发动机，不管是用于赛道改装车的自制排气系统，还是用于教学场景下的进排气系统结构演示，都能提供清晰的结构参考，建模过程中所有的管路曲率、法兰尺寸都遵循改装行业的通用标准，没有特殊的非标结构，方便后续的加工生产，不管是采用不锈钢弯管焊接制作，还是采用3D打印制作原型件验证安装位置，都能直接使用该模型数据作为基础。
