超高真空管道拼接类球形框架结构设计

这套球形框架结构，核心面向超高真空工况的实验与生产场景搭建需求，在半导体晶圆制造的真空沉积腔体周边、高能物理实验的束流管道接驳节点、航天模拟环境试验的真空容器内部支撑结构中，都能见到这类结构的实际应用。区别于常规的实心支撑结构，它完全采用标准真空法兰与金属管道拼接成型，没有额外的焊接应力集中点，所有连接节点都符合超高真空系统的密封要求，不需要额外做焊缝检漏补焊处理，能直接适配现有真空系统的快装标准。

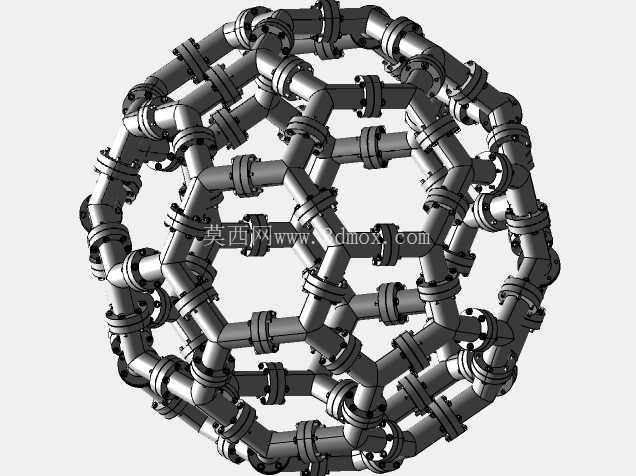

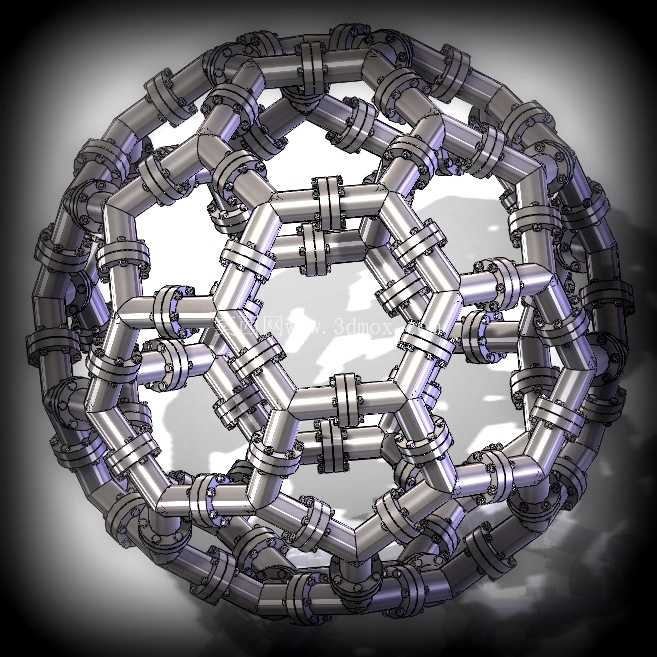

从设计思路上看，整个结构以截角二十面体的几何拓扑为基础骨架，把原本足球表面的多边形棱边，全部替换成等径的真空金属管道，相邻管道的交汇节点全部采用标准CF真空法兰对接，每个法兰的密封面都做了镜面抛光处理，金属密封圈的安装槽尺寸完全符合超高真空配件的公差要求，不需要单独定制异形连接件，全部采用市面上量产的标准真空配件就能完成组装，大幅降低了特殊工况下的非标结构加工成本。

实际使用过程中，这种镂空的球形框架不会阻挡真空腔体内的气流走向，在做真空抽气作业时，不会因为实体结构的遮挡产生气流死角，能有效缩短抽真空的等待时间，同时框架本身的镂空结构也方便在球体内部布置实验样品架、加热模块、测试传感器等附属组件，所有管道的内壁都做了电化学抛光处理，表面粗糙度达到Ra0.8以下，不会在真空环境下释放多余的气体杂质，能满足10^-8Pa量级的超高真空环境使用要求。

从安装边界来看，整个球形框架的所有外接端口都统一采用相同规格的法兰接口，不管是和外部真空管道接驳，还是在框架上扩展安装观察窗、真空规、阀门组件，都不需要做转接处理，单根管道的长度公差控制在±0.1mm以内，法兰端面的垂直度公差不超过0.02mm，组装完成后整个球体的圆度误差不超过2mm，不会因为拼接误差导致密封面错位产生泄漏点。整个结构没有采用任何非金属密封件，全部采用金属铜圈作为密封介质，能承受-196℃到450℃的宽温度范围变化，在高温烘烤除气的作业流程中，不会因为材质热胀冷缩系数差异出现密封失效的问题。

和传统的焊接式球形支撑结构相比，这种全法兰拼接的结构可以完全拆解，在需要调整腔体内部布局、更换局部受损配件的时候，不需要对整个结构做破坏性拆除，只需要松开对应节点的法兰螺栓就能完成局部更换，后期维护的成本能降低60%以上。同时所有零部件都属于真空系统的通用标准件，不需要单独开模加工，在项目筹备阶段就能快速完成配件的采购齐套，大幅缩短非标真空设备的搭建周期。结构本身的受力分布经过拓扑优化，每一段管道承受的载荷都均匀传递到相邻的法兰节点上，在真空压差的作用下，整个框架不会出现局部应力过大导致的形变，即使在反复抽真空、放气的压力循环下，结构的形变量也能控制在弹性形变范围内，不会出现疲劳损坏的问题。
