可调节冲浪板支撑塑形专用支架结构

在冲浪板生产制造的工序环节里，板体定型支撑是直接影响成品曲面精度、层压固化效果的关键工装，这套可调式支架正是针对冲浪板塑形工序的实际作业需求开发的专用支撑结构。不同于常规固定式置物架，它的核心作用是在冲浪板的树脂固化、曲面修型、边缘打磨等工序中，为板体提供稳定的多点支撑，同时可根据不同板型的弧度、长度、宽度参数灵活调整支撑点位，避免板体在未完全定型阶段出现局部形变、曲面塌陷的问题。

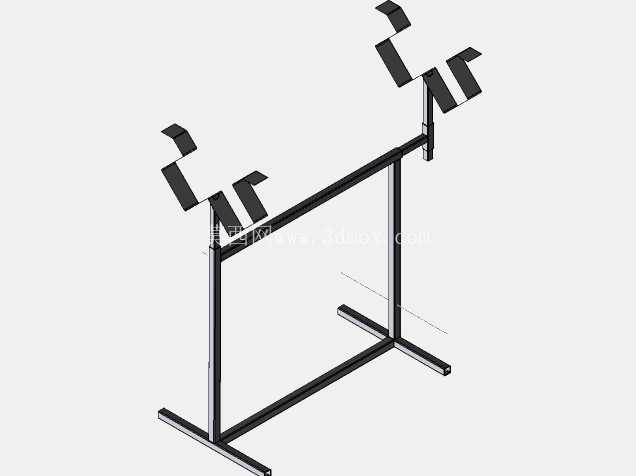

从结构设计逻辑来看，整套支架采用落地式双立柱框架结构，底部为两根平行布置的横向底梁，底梁两端预留了地脚固定孔位，可根据车间作业场景选择直接放置在平整地面，或是通过膨胀螺栓固定在工装工位地面，保障作业过程中支架不会出现侧滑、偏移。两根垂直立柱垂直安装在底梁的中部位置，立柱上加工有等间距的高度调节孔位，支撑臂通过快拆销钉与立柱连接，作业人员可根据冲浪板的底部曲面弧度，上下调整每一组支撑臂的安装高度，也可沿着立柱的轴向滑动调整支撑臂的横向间距，适配从短板到长板不同尺寸规格的冲浪板作业需求。

支撑臂的末端设计有仿形托块结构，托块的接触面做了圆弧过渡处理，不会在冲浪板的软质固化层表面留下压痕，托块与支撑臂之间采用铰接连接，可根据板体的曲面倾斜角度自适应调整接触角度，保证支撑面与板体完全贴合，避免点接触造成的局部应力集中。横向连接横梁设置在两根立柱的中上部位置，一方面用于强化整个框架的结构刚性，减少支撑臂承重后的形变量，另一方面横梁上也预留了辅助挂点，可用于挂放打磨工具、测量量具等作业辅具，提升工位操作的便捷性。

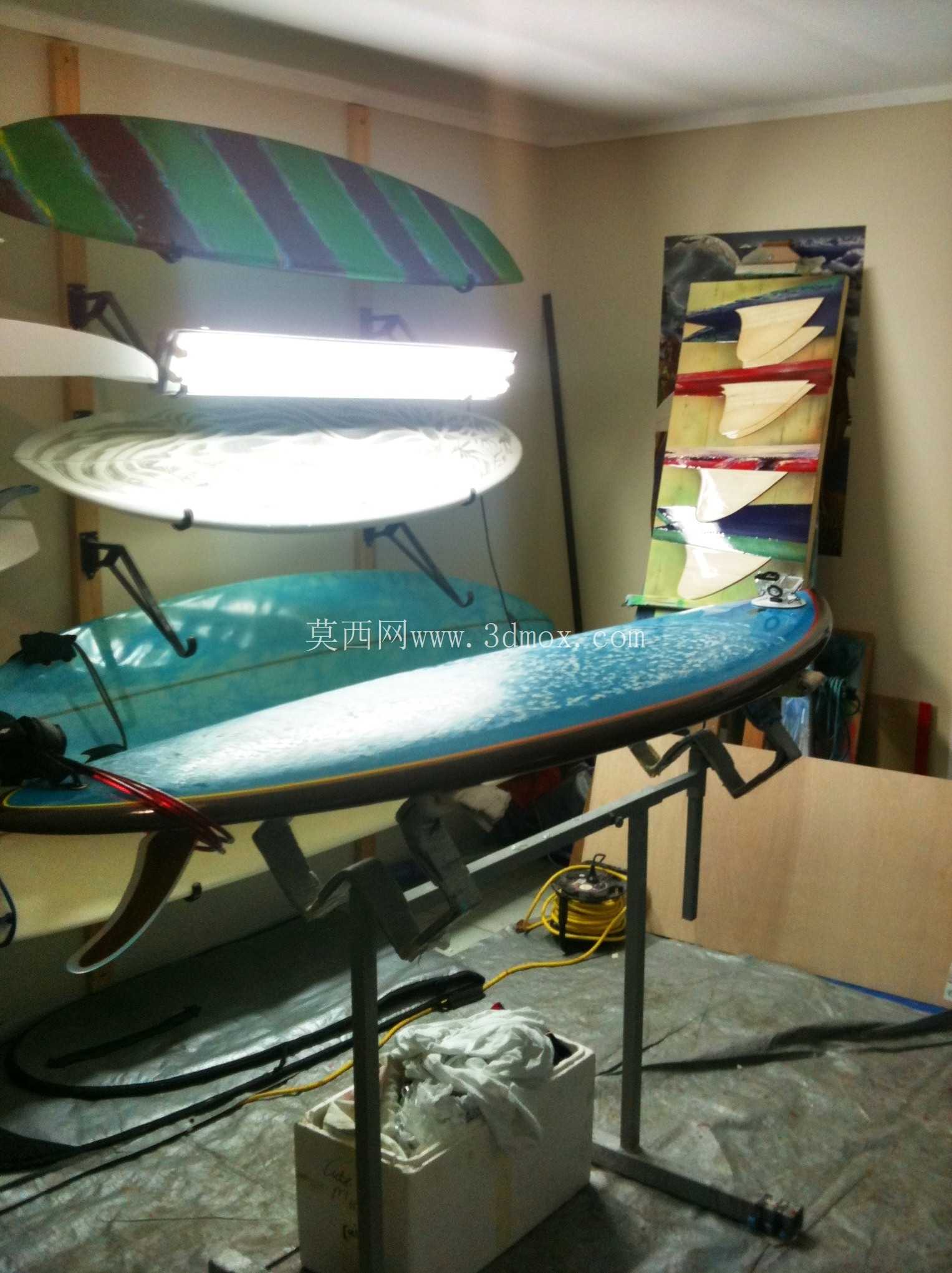

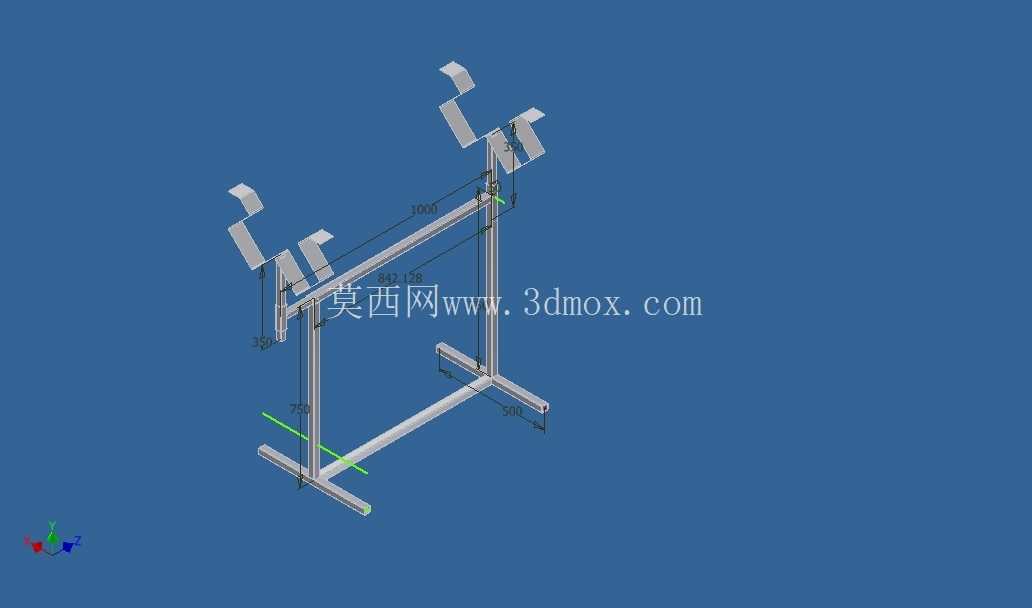

从安装边界尺寸来看，整套支架的底梁总长度适配常规冲浪板的最大长度区间，立柱的高度调节范围覆盖了从作业人员站姿操作到坐姿操作的舒适高度区间，支撑臂的横向伸出长度可覆盖不同宽度冲浪板的支撑点位需求，不需要额外加装延长结构即可满足绝大多数民用冲浪板的塑形支撑需求。在实际车间应用场景中，这类支架不仅可用于冲浪板生产过程中的定型支撑，也可用于冲浪板的维修、贴膜、图案喷涂等后续工序，调整支撑点位后即可让板体保持在适合作业的倾斜角度，减少作业人员反复翻转板体的劳动强度。

设计过程中充分考虑了车间作业的耐用性需求，整体框架采用金属型材焊接成型，所有连接位置都做了加强筋处理，承重能力可满足多层板压合、树脂固化过程中的总重量要求，不会出现承重变形问题。所有调节位置都采用无螺纹的快拆结构，避免车间内的树脂粉尘、打磨碎屑进入螺纹缝隙造成调节卡滞，日常维护只需要定期清理铰接位置的粉尘即可，不需要复杂的润滑保养。支撑托块采用耐磨非金属材质制作，既不会刮伤冲浪板的表面涂层，也可耐受树脂、固化剂等化工原料的腐蚀，长期使用不会出现材质硬化、开裂的问题。

不同于通用型的物料置物架，这套支架的所有支撑点位设计都围绕冲浪板的曲面特征优化，常规使用场景下不需要额外加装辅助垫块即可直接承托板体，支撑点位的分布避开了冲浪板的鳍座安装位、尾舵固定位等需要后续加工的区域，不会对后续的装配工序造成干涉。在多批次小批量的冲浪板生产场景中，这种可快速调节的支撑结构能够大幅减少不同板型切换时的工装调整时间，不需要针对每一款板型单独制作专用定型架，有效降低生产过程中的工装投入成本。
