多连杆式户外攀爬承重抓钩结构设计

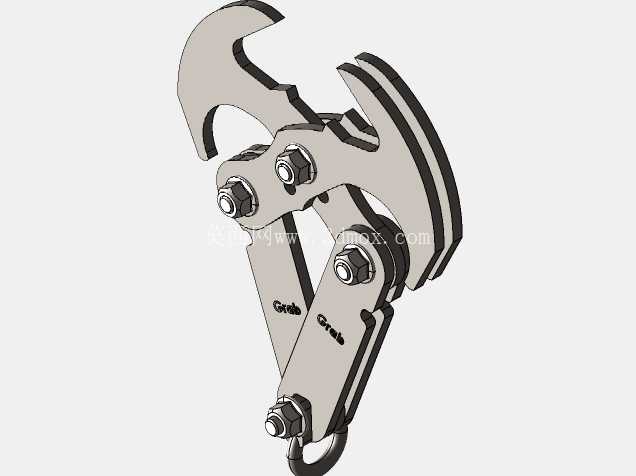

这款多连杆式抓钩的结构设计，核心围绕户外攀爬、高空作业挂载场景的受力需求展开，区别于传统单钩结构的受力局限，采用对称双钩爪配合中部连杆锁止的结构逻辑，在挂载受力时可自动实现钩爪的收紧锁止，避免挂载过程中钩体滑脱。从实际应用场景来看，这类抓钩可适配户外绳索攀爬时的锚点挂载、高空作业装备的临时挂接、应急救援场景的构件抓附，也可作为小型起重作业的辅助挂钩，适配不同截面形状的被抓附构件，不管是圆管、角钢、异形钢梁还是硬质岩石凸起，都能通过钩爪的开合调整实现稳定咬合。

从功能特性上看，该抓钩没有额外的锁止操作件，完全依靠受力时的连杆力矩实现自锁紧，钩爪的开合角度通过中部铰接点的限位结构控制，空载时钩爪可自由张开至适配大尺寸构件的角度，当底部挂点承受向下的拉力时，两侧连杆会带动钩爪向内收拢，对被抓附物体形成环抱式的夹持力，拉力越大锁止力越强，不会出现传统挂钩受侧向力滑脱的问题。钩体的所有铰接位置都采用螺栓加防松螺母的连接形式，既保证了铰接转动的灵活性，也能在长期受力工况下避免连接件松脱，每个铰接孔的位置都做了应力分散的圆弧过渡，避免应力集中导致的构件断裂。

设计过程中优先考虑了受力路径的合理性，整体受力从底部挂环传入，通过下部的两片主承力板传递到中部铰接轴，再分流到两侧的钩爪构件，每一片板材的轮廓都根据受力弯矩做了变宽度设计，在铰接点位置做了局部加宽，非主要受力区域做了减重开槽，在保证整体结构强度的前提下尽可能降低自重，适配户外携带的需求。钩爪的咬合边缘做了阶梯式的齿形结构，接触被抓附物体时可以形成多点咬合，即使接触表面存在少量油污、浮锈或者凹凸不平的情况，也能保证足够的接触摩擦力，不会出现打滑位移。

从安装边界和尺寸适配来看，该抓钩的整体收拢尺寸控制在成年人单手握持的范围内，张开状态下可适配直径20mm到80mm的杆状构件，也可卡接厚度10mm到50mm的板状构件，底部挂环的内径适配常规安全钩、登山扣的连接尺寸，不需要额外加工转接件即可和现有户外装备、作业索具配套使用。所有板材的边缘都做了倒角处理，避免使用过程中划伤绳索或者操作人员的手部，构件之间的转动间隙控制在0.2mm以内，既不会因为间隙过大出现晃动，也不会因为间隙过小导致泥沙进入后卡滞，即使在户外多尘、潮湿的环境下也能保证动作顺畅。

结构建模过程中对每个铰接位置的运动行程做了干涉检查，模拟钩爪从完全张开到完全锁止的全行程动作，确认所有构件在运动过程中不会出现剐蹭卡滞，同时对极限受力工况做了受力仿真，验证在额定挂载重量下，每个构件的应力都低于材料的屈服强度，铰接轴的剪切强度也留有足够的安全余量，满足户外作业装备的安全系数要求。和传统的固定式挂钩相比，这种自锁紧抓钩不需要提前预判被挂载构件的尺寸，也不需要额外的锁扣操作，挂接后受力自动锁止，解挂时只需要向上托起主承力板即可松开钩爪，单手即可完成操作，在高空作业等操作空间受限的场景下具备明显的使用优势。
