多功能组合式户外综合健身站结构设计

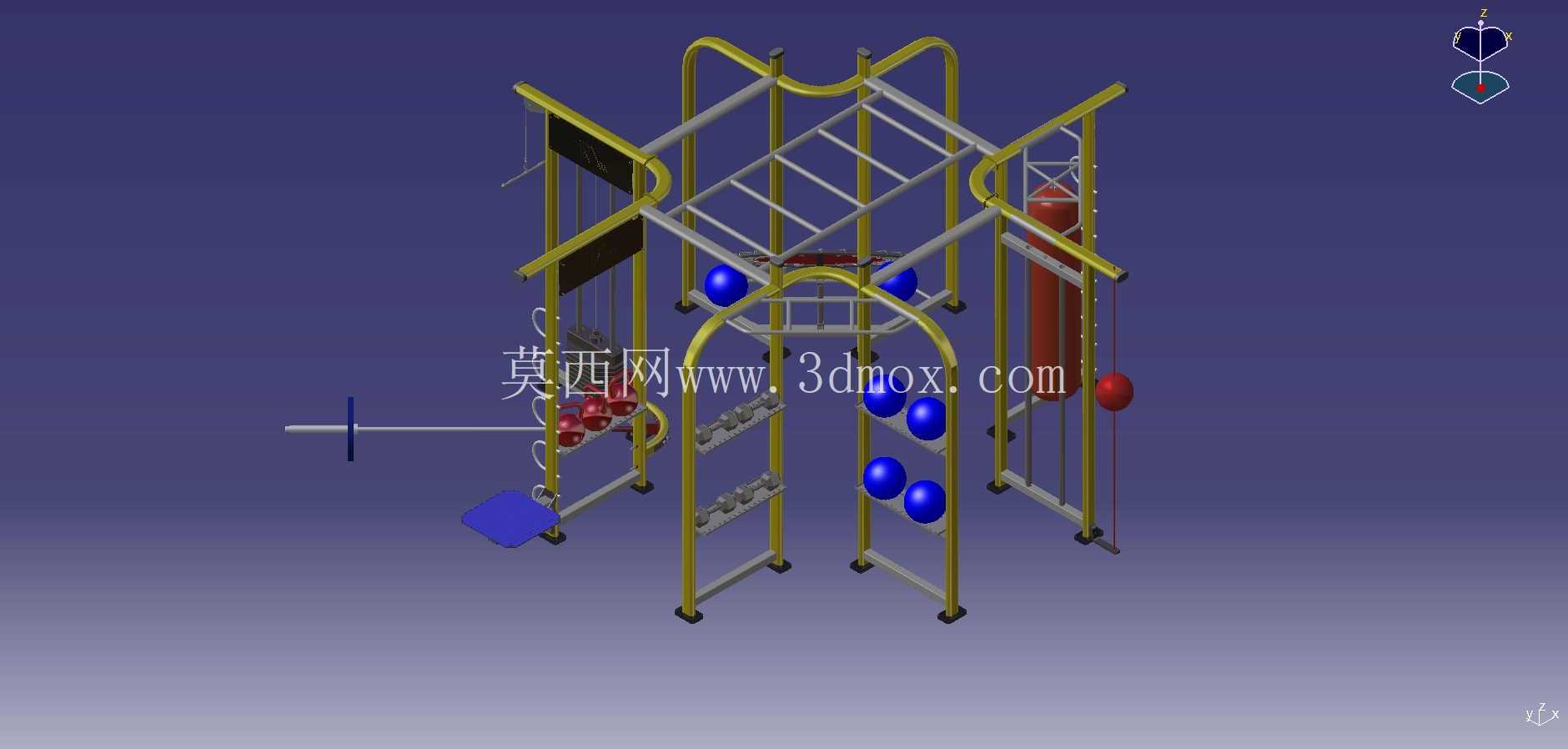

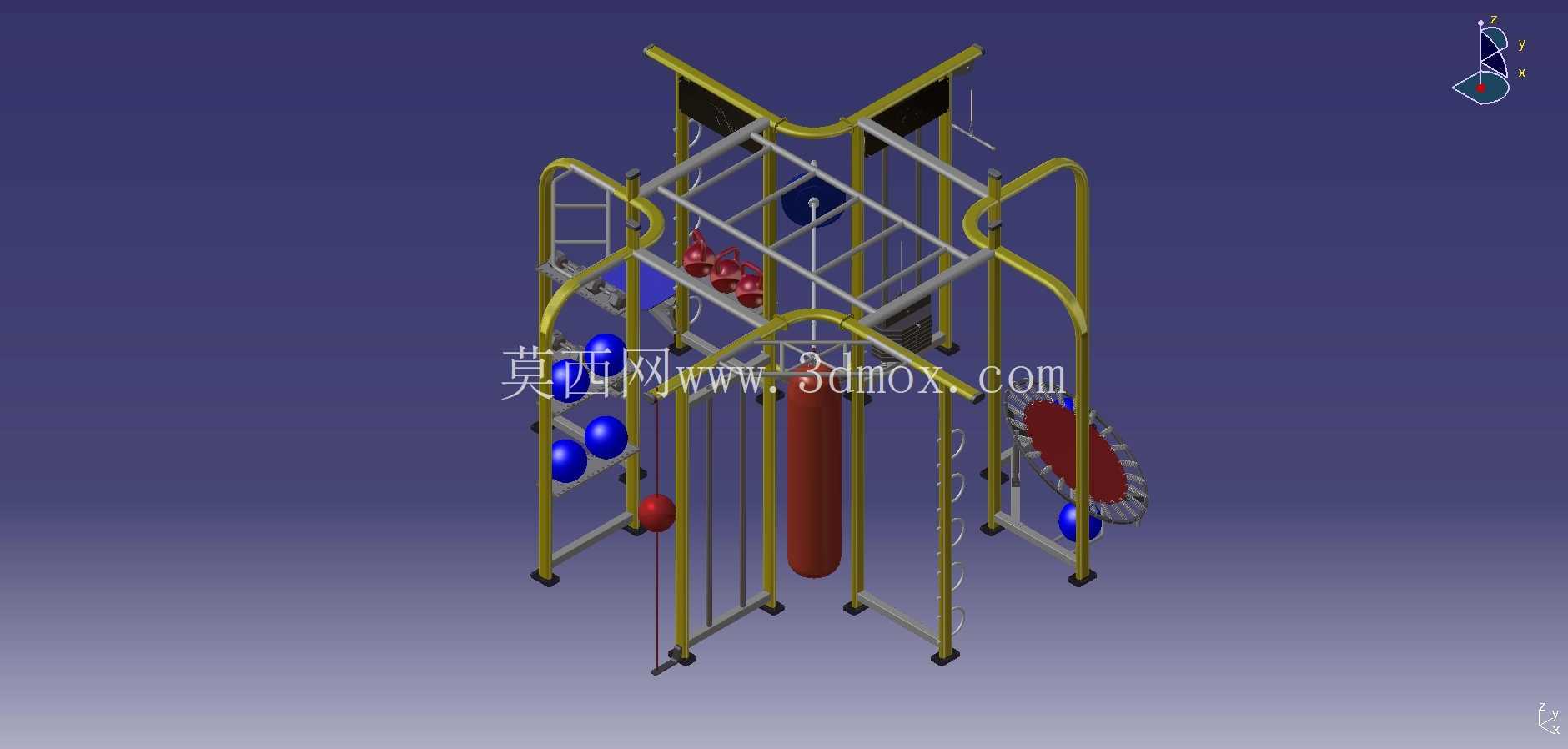

　　本次呈现的组合式健身站三维结构，主要面向社区公共活动区、户外健身广场、园区配套休闲区等场景布设，可同时满足多名使用者开展不同类型的力量训练、拉伸训练与协调性训练需求，替代传统分散布设的单功能健身器材，大幅提升场地空间利用率。从结构布局来看，该健身站采用中心对称式框架承载设计，主体支撑结构选用标准规格的圆管型材搭建，所有竖向支撑腿底部均配置可调式安装底座，可适配不同平整度的硬化铺装地面，安装时无需大规模开挖地面做预埋处理，仅需通过膨胀螺栓将底座与硬化地面固定即可，单组设备的安装占地边界控制在长宽均为3.5米的正方形区域内，整体设备高度不超过2.8米，布设时预留周边0.8米的安全活动距离即可满足使用要求，不会对场地内其他设施的通行与使用造成干扰。

　　设备的功能模块采用环绕式布设逻辑，围绕中心主框架分别集成了上肢牵引训练组件、腰背按摩组件、腿部力量训练组件、肩关节活动组件与平衡训练组件，不同功能模块之间预留了充足的活动空间，避免多名使用者同时操作时发生肢体碰撞。其中上肢牵引模块采用滑轮导向结构，搭配不同配重的握持组件，可满足不同力量基础的使用者开展上肢拉伸与力量训练；腰背按摩组件采用多组可自由转动的按摩滚轮，滚轮表面做圆弧过渡处理，贴合人体腰背曲线，使用者倚靠滚动时可对腰背肌肉形成均匀的按压力度；腿部训练组件配置了阻尼可调的蹬踏结构，可根据训练需求调整阻尼大小，满足下肢力量训练的不同强度要求；肩关节活动组件采用转盘式结构，转盘表面设置防滑握持点，使用者握持转盘转动时可充分活动肩关节肌群；平衡训练组件设置了防滑站立平台，搭配侧边防护扶手，可辅助使用者开展平衡能力训练。

　　在结构设计细节上，所有框架连接处均采用满焊焊接处理，焊接位置做打磨抛光后做防锈喷涂处理，整体框架表面采用户外专用塑粉喷涂，可耐受长期户外日晒雨淋的使用环境，避免出现锈蚀掉漆的问题。所有与人体接触的握持位置、接触位置均做了圆角钝化处理，不存在尖锐棱角，避免使用者在运动过程中发生磕碰划伤。设备的所有转动连接位置均配置了自润滑轴承，长期使用无需频繁加注润滑油即可保持转动顺畅，降低后期运维的工作量。

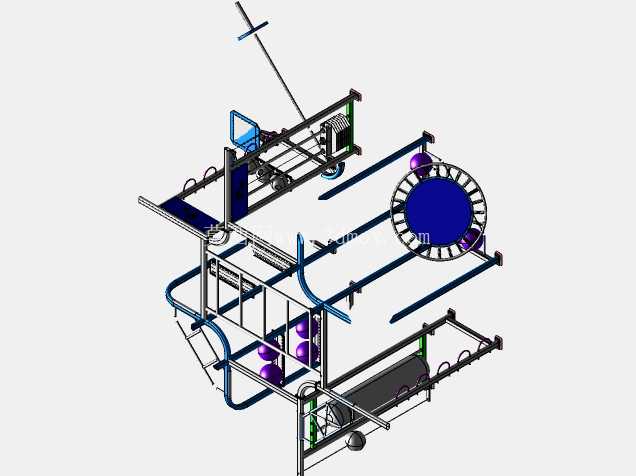

　　从建模逻辑来看，该三维结构完整还原了设备的所有装配关系，每个功能模块的零件均可单独拆分，可直接用于生产前的结构校核、安装模拟演示，也可用于健身器材选型阶段的布设效果预览，帮助设计人员提前确认设备与场地的适配性，避免后期安装时出现尺寸不匹配、功能布局不合理的问题。相较于传统单功能健身器材，这种组合式健身站将多种训练功能集成在同一框架结构上，不仅减少了分散安装时的基础施工工作量，也能让使用者在同一位置完成不同部位的训练，无需在多个器材之间来回移动，更适合公共健身场地的高密度使用需求。在结构强度校核层面，主体框架的管材壁厚选用3mm的标准结构管，整体承载能力可满足同时8名成年人的使用载荷，单点位最大承载不低于150kg，完全符合户外公共健身器材的安全承载标准。所有外露的紧固件均采用防盗式不锈钢螺栓，避免长期使用过程中螺栓松动脱落，也防止人为恶意拆卸造成设备结构损坏。
