带复位弹簧的弯柄式手动锁止操作机构

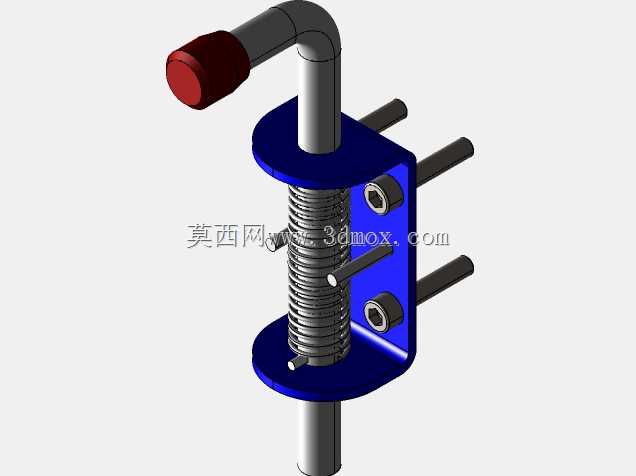

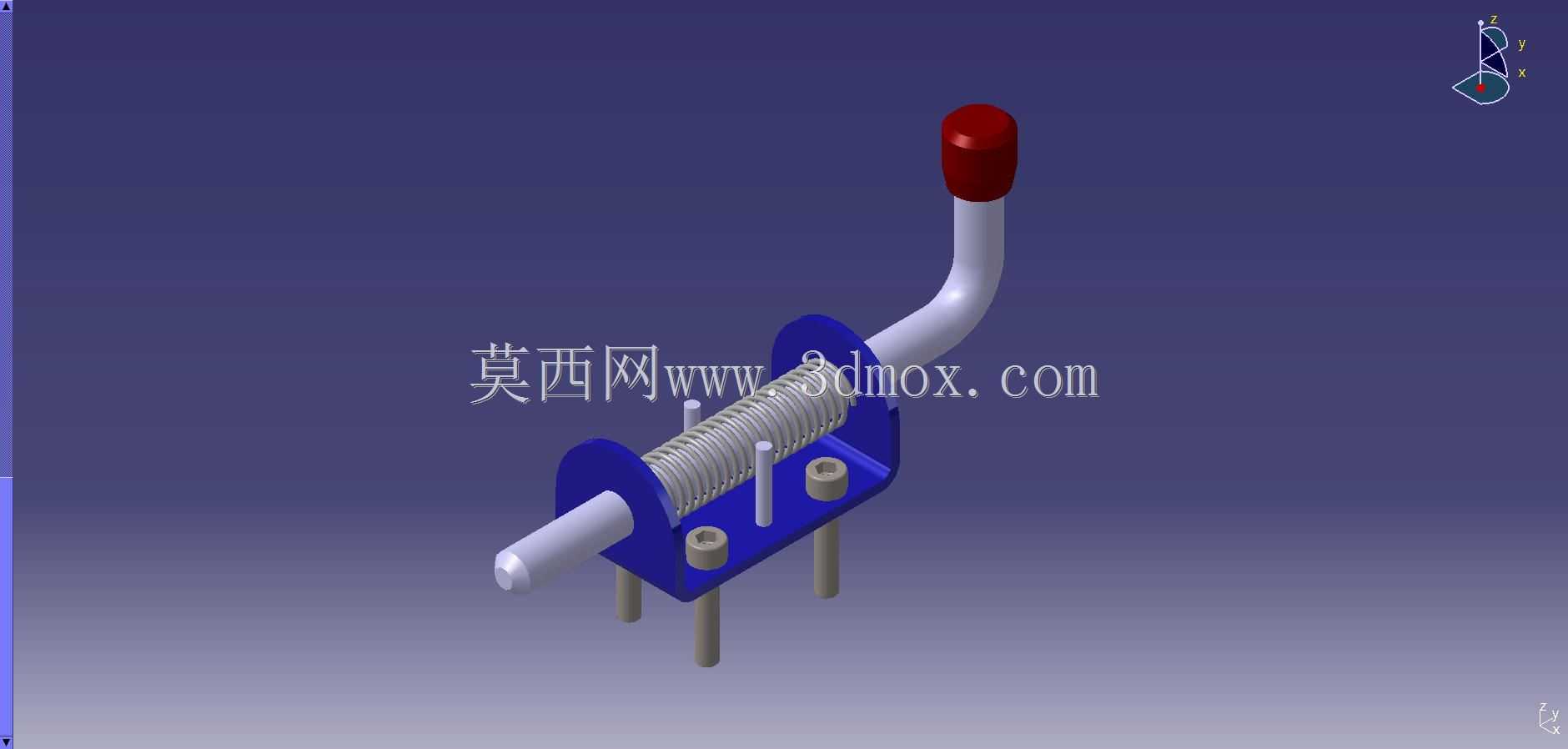

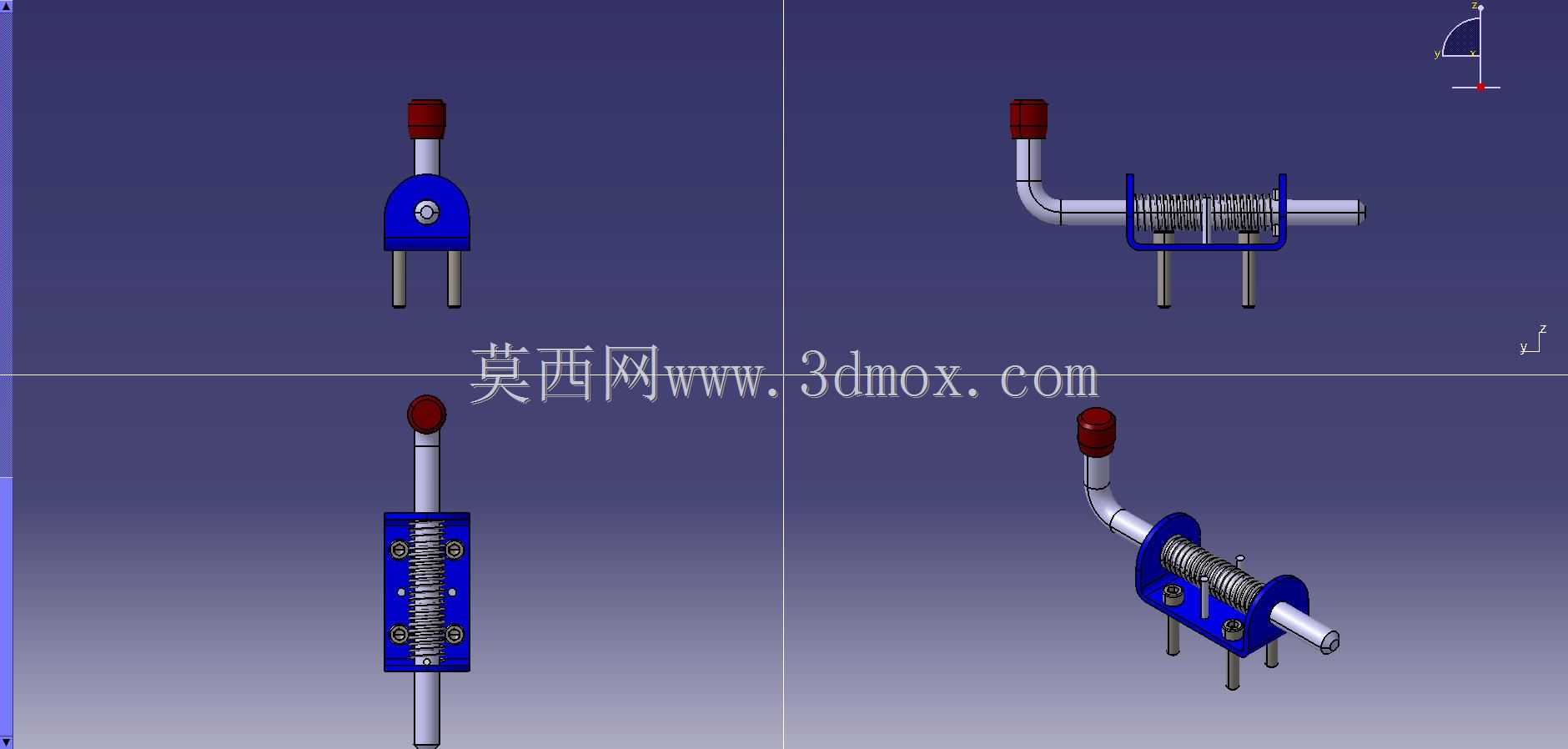

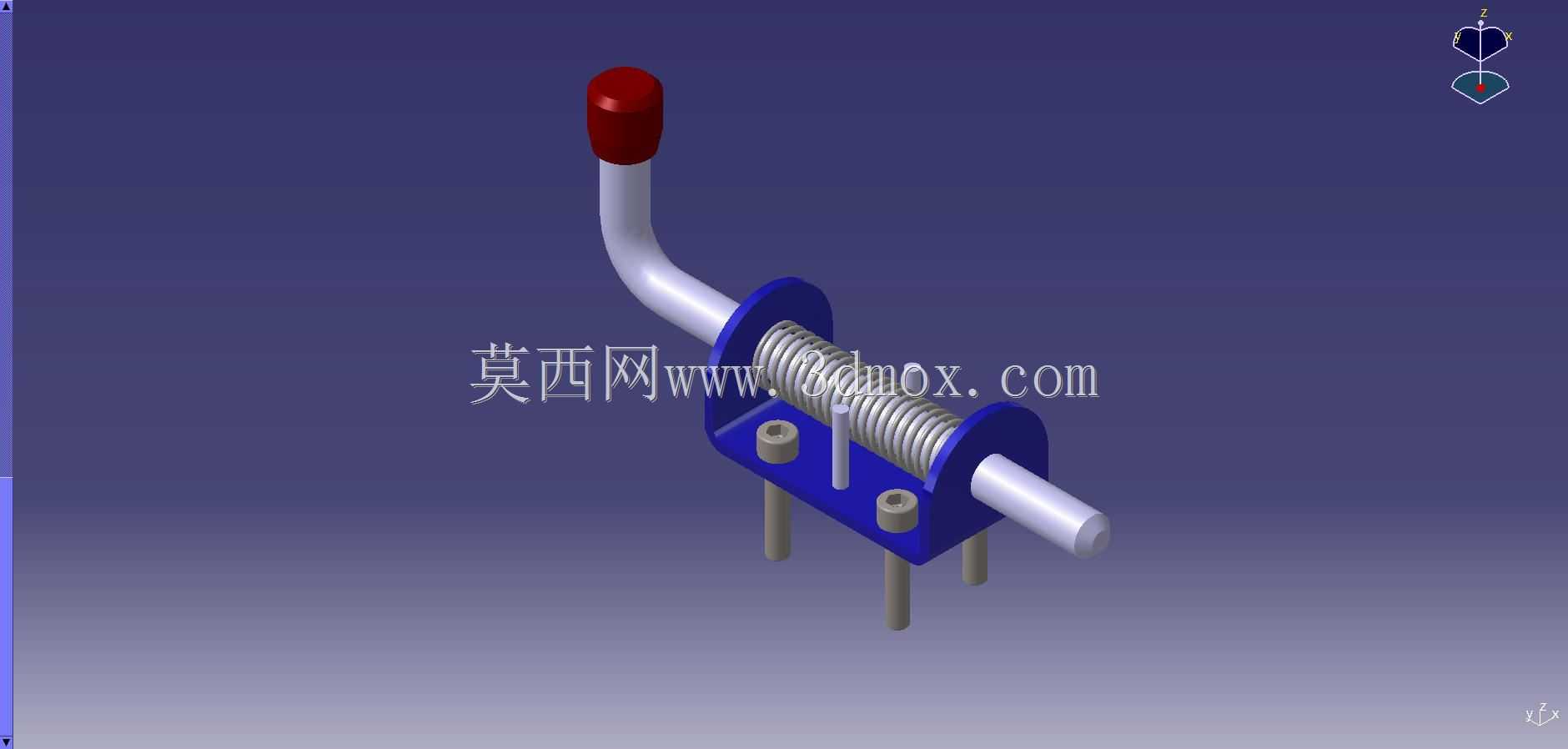

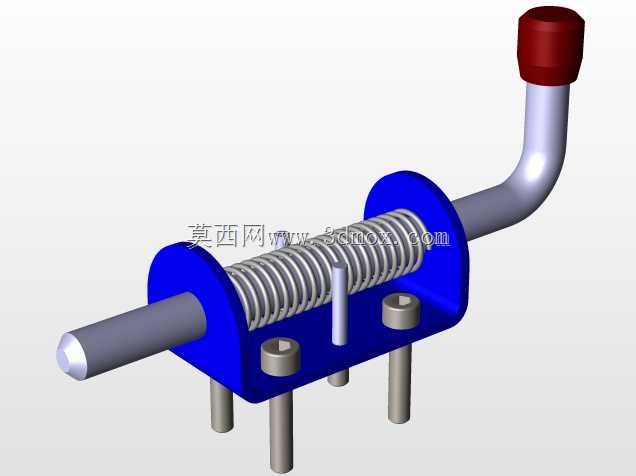

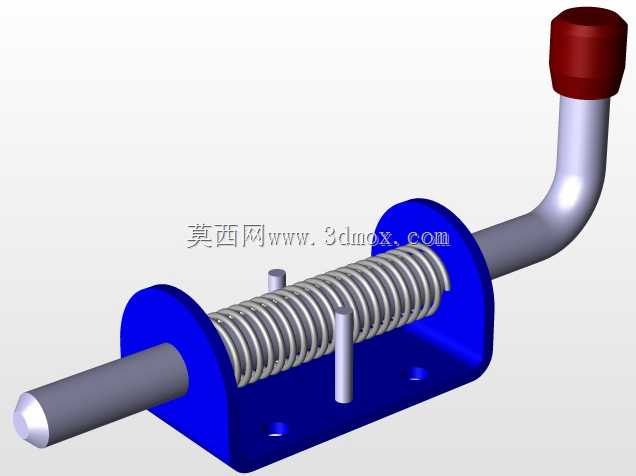

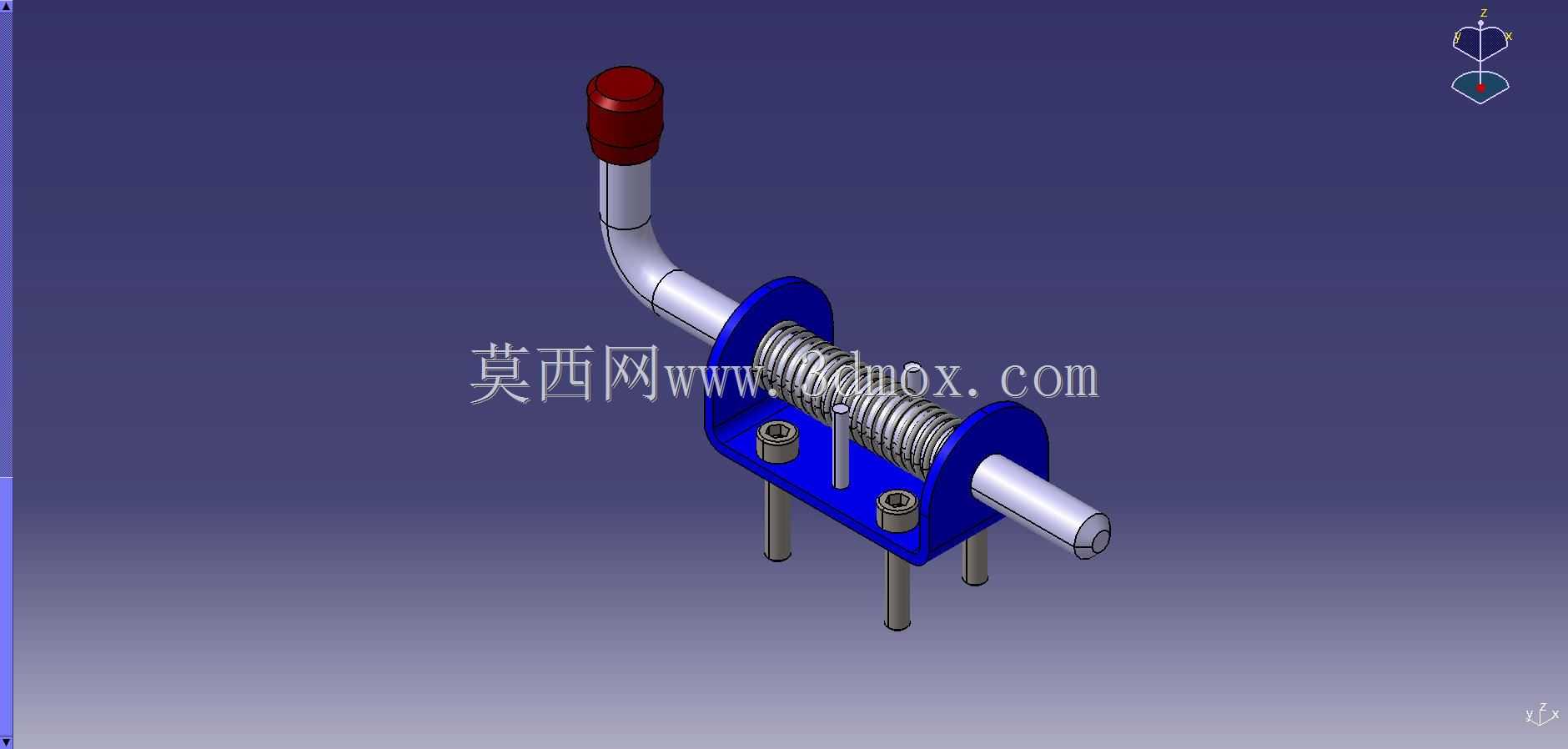

这款手动操作的锁止执行机构，常被应用在小型设备舱门、工装夹具定位、非标设备安全联锁位的手动控制场景中，区别于电控锁具的依赖供电特性，纯机械结构的设计能在断电、无气源的工况下保持可靠的锁止与解锁动作，适配车间现场复杂的供电不稳定环境，也可作为自动化设备的应急手动解锁部件使用。从结构设计逻辑来看，整体采用基座集成式布局，蓝色安装基座作为所有部件的承载主体，底部预留三根带圆柱台的安装支脚，支脚端面为平整安装面，可直接通过螺栓穿过支脚中心孔固定在设备安装面板上，安装时需注意支脚的跨距尺寸，预留的安装边界要避开周边走线与其他运动部件，防止操作时出现干涉。弯形操作杆从基座侧方的导向孔伸出，杆身做了圆弧弯折处理，顶端套有红色绝缘操作头，操作时的握持手感贴合人手施力角度，相比直杆操作能减少手腕的扭转角度，长时间频繁操作也不易产生疲劳。操作杆与基座之间套置了圆柱螺旋复位弹簧，弹簧两端分别抵靠在基座挡边和杆身的限位凸台上，常态下弹簧保持预压缩状态，将操作杆顶在锁止位置，当人手扳动操作杆完成解锁动作后，松开手的瞬间弹簧会自动推动杆体复位到初始锁止位，无需额外手动归位，能避免操作人员忘记复位导致的锁止失效风险。基座上还设置了两个带内孔的定位圆柱，一方面用于弹簧的径向限位，防止弹簧在反复压缩回弹过程中出现偏斜卡滞，另一方面也可作为锁舌动作的导向支撑，保证锁止销的直线运动精度。锁止销从基座前端伸出，与操作杆通过内部的拨叉结构联动，扳动操作杆时会带动锁止销回缩，完成解锁动作，松开后弹簧带动锁止销伸出，卡入对应锁孔实现位置锁定。整个机构的运动副都做了间隙适配设计，导向孔与杆身的配合间隙控制在合理范围，既不会因为间隙过大出现晃动，也不会因为间隙过小导致卡涩，在常规车间温湿度环境下都能保持顺畅的动作反馈。建模过程中对所有配合面都做了公差适配的结构预留，安装支脚的高度也考虑了面板厚度的适配范围，能兼容不同厚度的设备安装板，不需要额外调整垫片即可完成装配。
