90度直角快插式流体管路接头结构

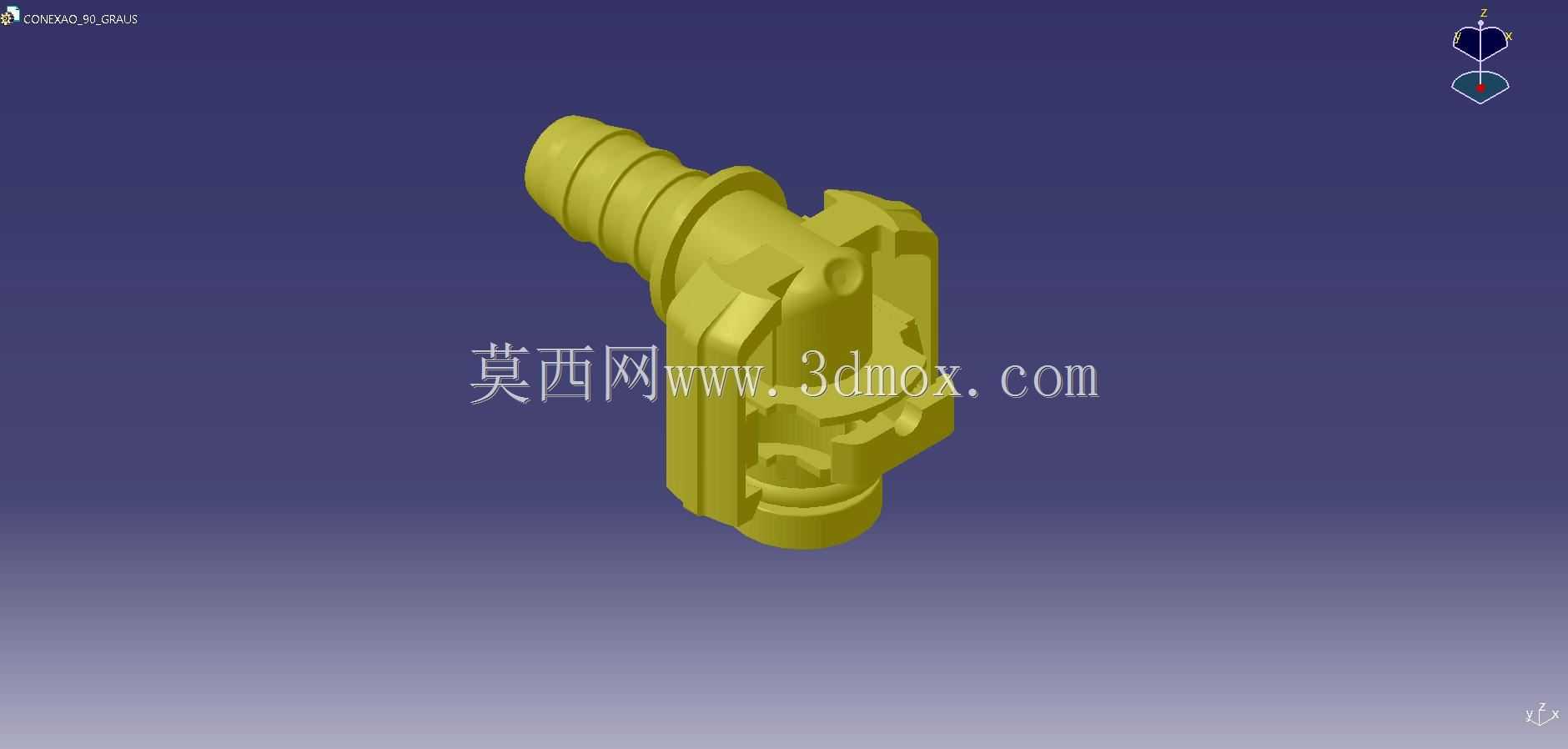

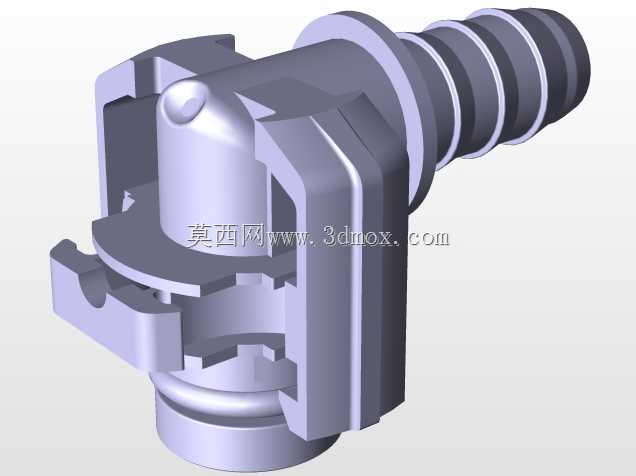

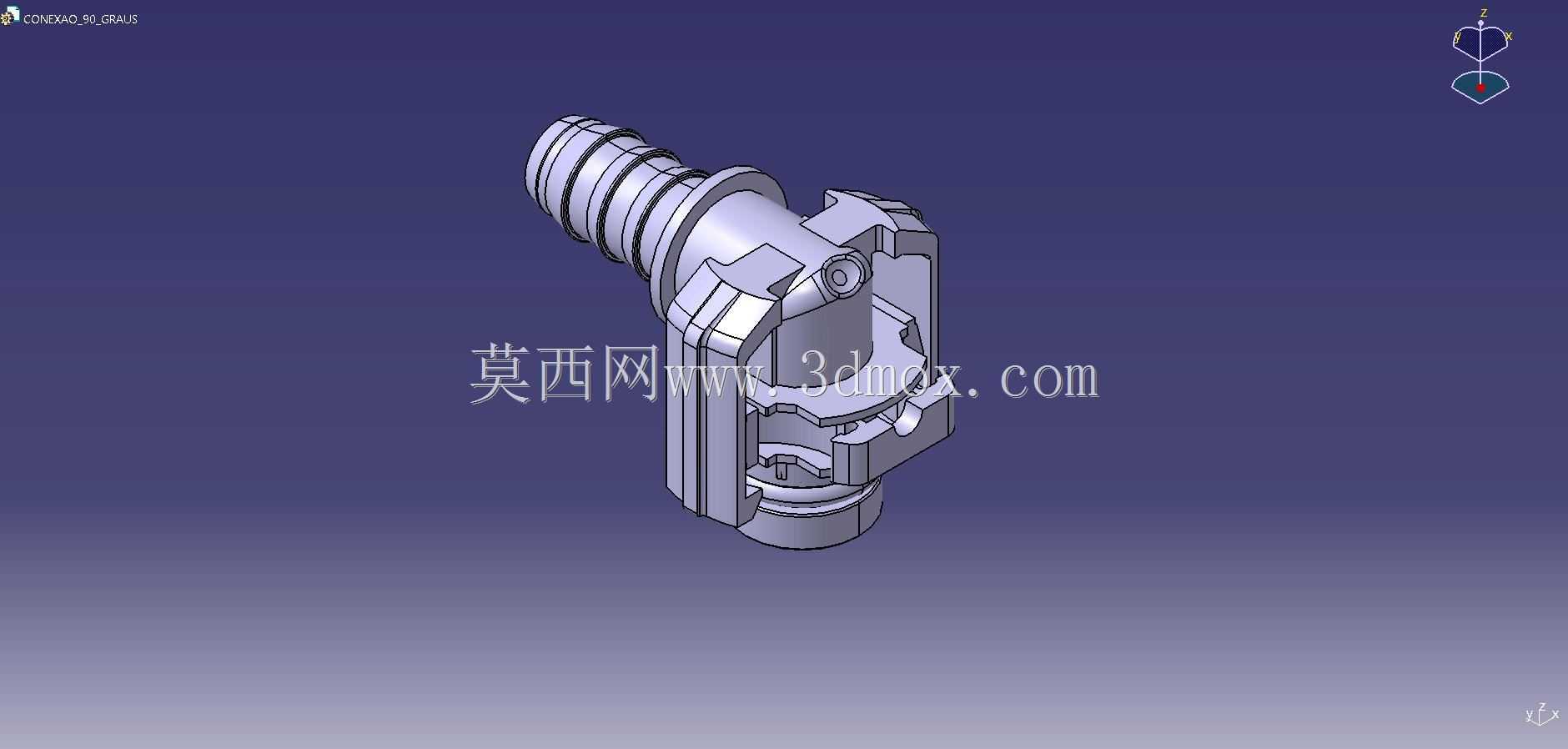

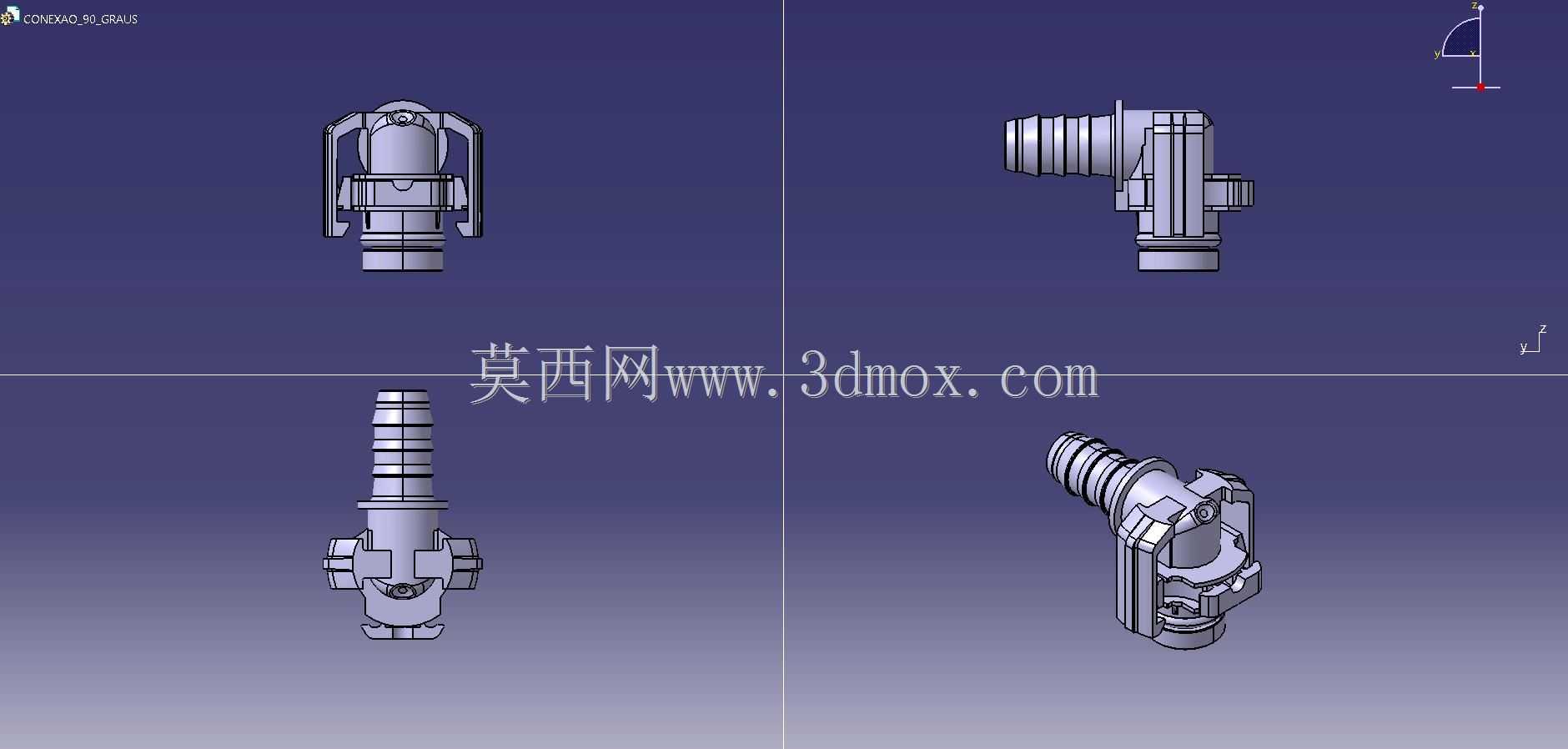

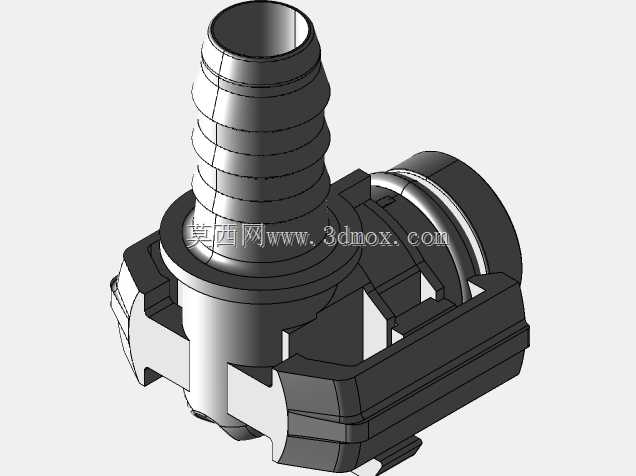

这款90度直角快插接头主要面向流体输送管路的转角连接场景，在气动系统、低压输水输油管路、农业灌溉支管布设、小型设备冷却回路中都有广泛应用，能够在有限安装空间内完成管路走向的90度转向，避免管路过度弯折产生的通径缩窄、流阻陡升问题，同时省去传统螺纹转角接头缠生料带、拧螺纹的繁琐安装步骤，大幅提升现场管路装配效率。从结构设计来看，接头整体分为插接端、锁紧机构、转角主体、宝塔接驳端四个部分，锁紧机构采用对称式卡扣压爪设计，插入适配公头时压爪自动卡入公头的环形卡槽，外部的防护套既可以避免日常作业中磕碰导致压爪意外松脱，也能在按压防护套时同步带动压爪回缩，实现单手快速拔插断开管路，不需要额外工具辅助。转角主体的内部流道做了圆弧过渡处理，没有直角锐边，流体经过转角时不会产生明显的涡流区，能有效降低管路输送过程中的压力损失，减少流体对内壁的冲蚀磨损，延长接头的实际使用寿命。宝塔接驳端做了多道环形倒刺结构，套入柔性软管后倒刺会嵌入软管内壁，配合喉箍锁紧后可以承受10bar以内的工作压力，不会出现软管脱开、流体渗漏的问题。从安装边界来看，接头整体轴向尺寸紧凑，直角两个方向的外伸长度控制在常规同通径接头的尺寸范围内，安装时不需要在设备面板或者机架上预留过大的操作空间，锁紧机构的按压行程经过优化，手指按压的深度刚好适合成人单指操作，在密集排布的管路组中也能轻松完成单根接头的拆装，不会干扰相邻管路的连接状态。建模过程中对接头的所有配合面做了公差预留，锁紧压爪的开合角度、卡扣的卡入深度都经过运动校核，确保实际生产开模后零件的装配顺畅度，不会出现卡滞、锁不紧或者拔插过紧的问题，外部的加强筋布局既提升了接头主体的结构强度，在受到侧向管路拉扯力时不会出现转角处断裂的情况，也兼顾了注塑生产时的料流均匀性，避免成型后出现缩痕、翘曲等缺陷。
