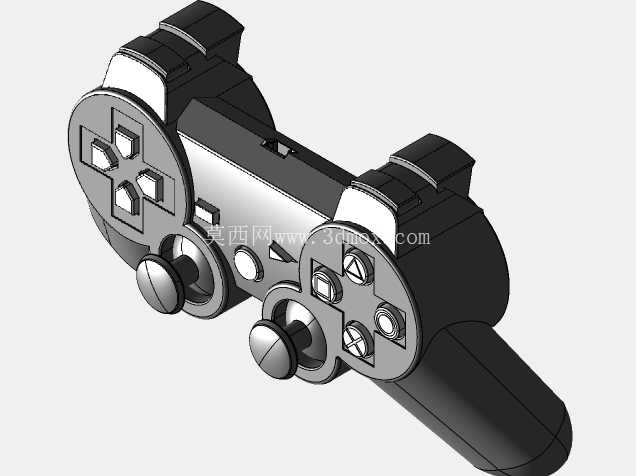

PS3游戏主机配套无线手柄结构设计

在消费电子外设的结构开发领域，家用游戏主机的交互控制器设计始终是兼顾人机工程学与功能集成度的典型方向，本次呈现的PS3配套手柄结构，完整还原了量产机型的核心设计逻辑，可作为同类手持交互设备开发的参考基准。从实际应用场景来看，这类手柄主要面向家庭客厅娱乐场景，用户单次握持时长通常在1-4小时不等，因此外形轮廓的曲面过渡完全贴合成年用户手掌自然放松状态下的贴合曲线，拇指自然放置区域恰好覆盖左侧方向键与右侧功能按键组，食指与中指的自然弯曲位置对应肩部的触发按键，无需刻意调整手部姿态即可完成全部操作，长时间握持不会出现局部应力集中导致的酸胀感。

从功能特性层面拆解，该手柄采用左右对称的非完全等重布局，内部预留了无线通信模块、振动马达、电池仓的安装空间，左侧方向键采用一体化十字结构，保证方向输入的精准度，右侧四个功能按键采用等高圆弧凸起设计，按键行程控制在1.2-1.5mm区间，触发反馈清晰无虚位，中间区域的功能按键略低于两侧操作区，避免用户误触。两个类比摇杆的帽头采用内凹防滑纹理设计，摇杆摆动角度范围控制在±25度，阻尼系数经过调校，既不会因为过松导致视角漂移，也不会因为阻尼过大增加长时间操作的手部负荷。肩部的L/R按键分为上下两层，上层为轻触式数字按键，下层为线性模拟扳机，可根据按压深度输出连续变化的控制信号，适配赛车、射击类游戏的操作需求。

设计思路上，整个壳体采用上下扣合的装配结构，分型线设置在手柄侧部的曲面过渡位置，既保证外观面的完整性，也简化了模具的抽芯结构，壳体壁厚均匀控制在1.8mm，在握持区域的内壁增加了交错的加强筋结构，既提升了壳体的抗摔抗形变能力，也不会额外增加整机重量。手柄的整体重量控制在180g左右，搭配内置的锂电池模块，可支持数十小时的连续使用，电池仓位置设置在手柄中部靠下区域，平衡前后重量分布，避免出现头重脚轻的握持感受。接口部分设置在手柄顶部居中位置，兼顾充电与有线连接功能，接口周围做了局部加厚处理，避免多次插拔导致的接口松脱。

从安装边界与尺寸参数来看，手柄整体宽度为155mm，高度为95mm，最大厚度为55mm，握持区域的最小厚度为32mm，所有按键的凸起高度不超过3mm，保证放置在平面时不会出现按键被误压的情况。内部元器件的安装定位柱全部采用十字筋位设计，既可以吸收装配公差，也能减少螺丝柱的缩痕问题，振动马达的安装位置设置在左右握把的末端，工作时的振感可以均匀传递到整个手柄，同时马达周围预留了0.5mm的缓冲间隙，避免振动传递到壳体产生异响。无线天线的布设位置避开了电池与马达的金属屏蔽区域，保证信号传输的稳定性，有效传输距离可覆盖常规客厅的使用范围。

在结构细节处理上，所有外观面的棱边都做了R0.5以上的圆角过渡，没有尖锐的棱角，壳体表面采用细晒纹处理，提升握持时的摩擦力，避免手汗导致的打滑问题。按键与壳体之间的间隙控制在0.15-0.2mm，既保证按键活动顺畅，也不会出现进灰或者卡键的问题，摇杆根部设置了防尘橡胶圈，阻挡灰尘进入内部电位器结构，提升产品的使用寿命。整个装配结构仅用6颗螺丝即可完成上下壳体的固定，拆装维护便捷，适合批量生产的装配效率要求。
