可充电战术LED手持照明手电结构设计

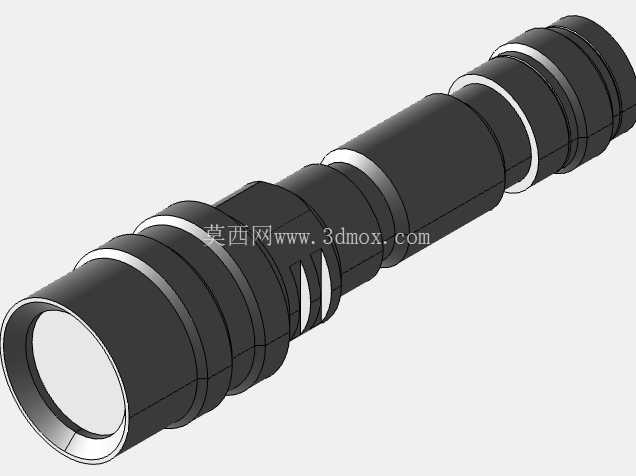

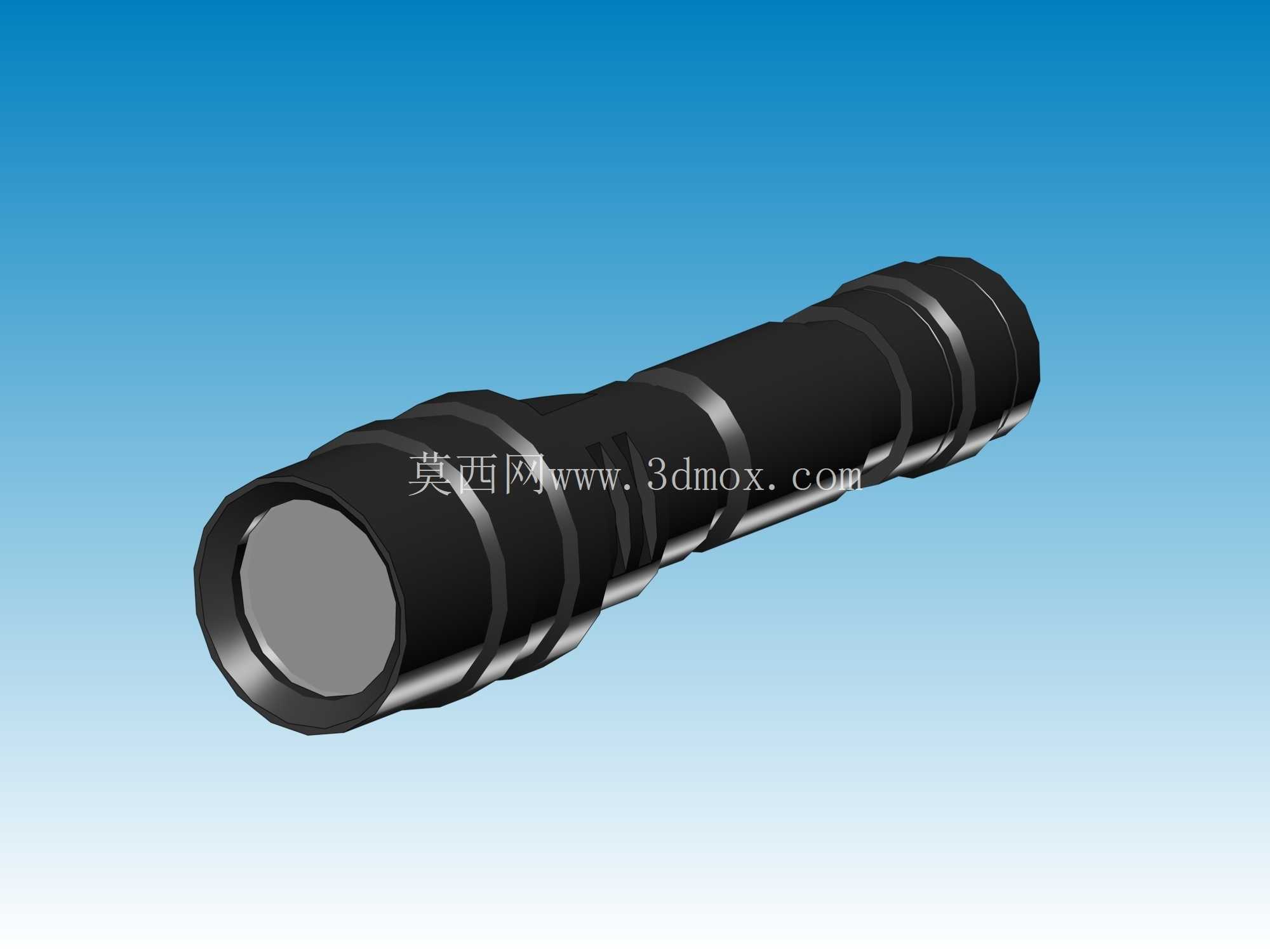

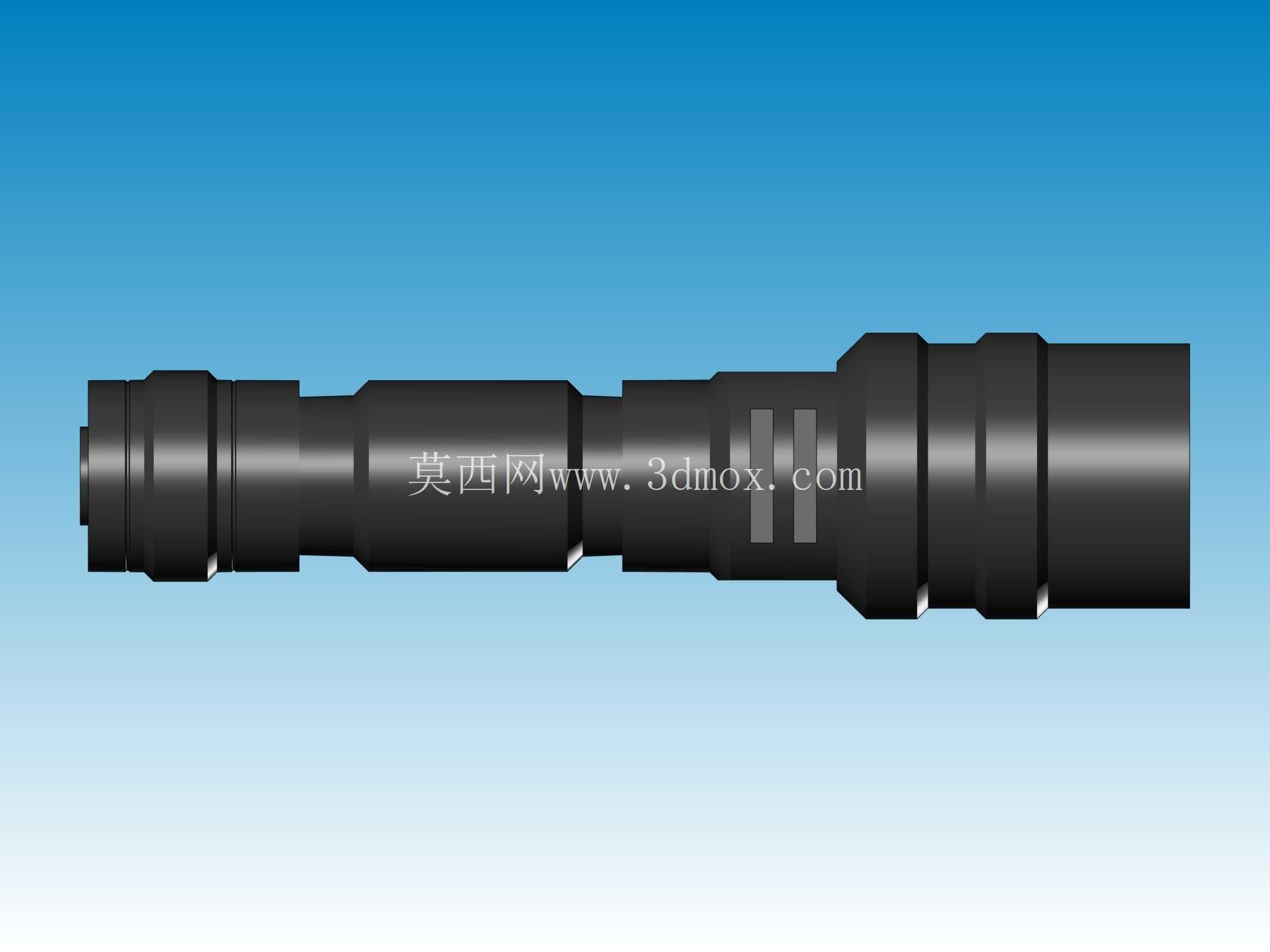

　　这款可充电LED手持照明设备的结构建模，核心围绕户外作业、应急巡检、战术使用等多场景的实际握持与操作需求展开，建模过程中优先还原了灯体夹紧系统与压力开关的核心结构，没有做多余的外观装饰性建模，所有结构特征都服务于实际使用中的可靠性与操作便利性。从实际使用场景来看，这类手持照明设备常被用于夜间户外作业、设备巡检、应急抢修、户外探险等场景，需要在戴手套操作、雨天潮湿环境、磕碰冲击等复杂工况下保持稳定工作，因此结构设计上首先考虑了握持区域的防滑处理，筒身的环形凸起结构并非单纯的装饰，每一道凸起的宽度、间距都经过适配，戴厚劳保手套握持时也能提供足够的摩擦力，避免手电从手中滑脱，同时凸起结构也能在手电滚落时形成支撑，减少灯头镜片直接接触地面磕碰的概率。

　　灯头部分的结构设计优先考虑了照明模块的安装定位，灯头外圈的金属防护圈高出镜片平面一定距离，当手电前端受到正面冲击或者意外跌落时，防护圈会先接触受力面，避免镜片直接受冲击碎裂，同时灯头与筒身的连接部位做了阶梯式的配合结构，既可以保证连接的同轴度，避免灯头安装偏斜导致的照明光斑偏移，也能在连接部位预留密封件的安装槽位，满足日常使用中的防泼溅需求。筒身的夹紧系统是这款模型的核心建模部分，该结构主要用于将手电固定在头盔、战术背心、设备支架等载体上，建模时还原了夹紧结构的活动行程与锁紧限位，夹紧片的弧度与筒身外径完全匹配，锁紧后不会出现相对转动或者滑动，同时夹紧结构的安装位置避开了压力开关的操作区域，不会影响开关的正常按压操作。

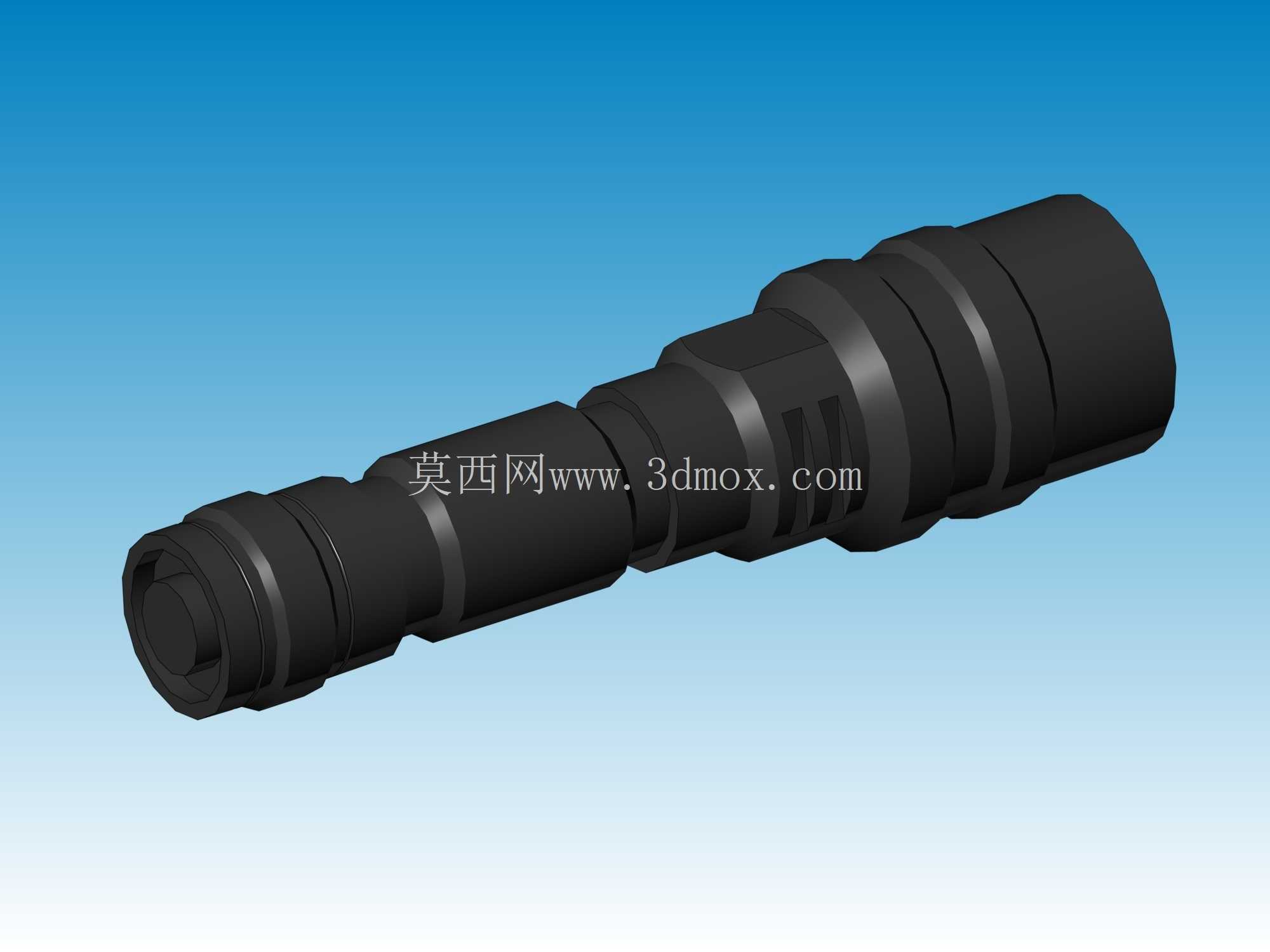

　　压力开关的结构设计贴合筒身曲面，开关按键的凸起高度控制在合理范围，既保证戴手套时能准确触碰到按键，也避免按键凸起过高在携带过程中被意外挤压触发，开关内部的按压行程做了适配，按压力度适中，不会出现轻触就误触发或者需要大力按压才能点亮的问题。筒身内部的结构预留了充电电池的安装空间，电池仓的尺寸匹配常用的18650规格充电电池，仓壁的厚度经过合理设置，既保证筒身的结构强度，在受到侧向挤压时不会轻易变形卡住电池，也不会因为壁厚过大导致整体重量超标，长时间手持使用产生明显的酸胀感。尾盖部分的结构与筒身采用螺纹连接，螺纹的配合长度足够，连接后不会出现松旷，同时尾盖部位预留了挂绳孔的结构，方便使用者加装手绳，避免使用过程中失手掉落。从安装边界来看，这款手电的整体外径控制在常规手持尺寸范围内，成年人单手握持时手指可以完全环绕筒身，长度也适配常规的手电套、装备包的收纳尺寸，不会因为尺寸过长或者过粗导致收纳携带不便。建模过程中所有的配合面都做了公差预留，比如灯头与筒身的连接螺纹、夹紧结构的转动配合面、开关按键与筒身的安装间隙，都按照实际注塑与机加工的常用公差范围设置，保证后续开模或者实物制作时能够顺利装配，不会出现干涉或者配合过松的问题。筒身的防滑凸起边缘都做了小半径的圆角处理，避免尖锐的边角在握持时硌手，也能减少边角部位因为应力集中出现开裂的风险。

　　灯头内部的结构预留了LED灯珠、反光杯、驱动电路板的安装位，各个部件的定位台阶尺寸匹配常规的照明配件规格，不需要额外修改结构就可以直接选用市售的标准照明配件进行组装，降低后续实物制作的配件采购成本。夹紧结构的转轴部位做了限位设计，张开角度控制在合理范围，既可以适配不同厚度的安装载体，也不会因为张开角度过大导致夹紧弹簧超出弹性形变范围出现失效。压力开关的内部预留了导线的走线空间，导线从筒身内壁的走线槽连接到灯头的驱动板，不会被电池挤压或者在筒身内部晃动产生异响。整体结构没有多余的复杂曲面，所有的结构特征都可以通过常规的机加工或者注塑工艺实现，不需要特殊的加工设备，适合小批量制作或者个人DIY改装使用。
