外螺纹直通式液压管路连接接头

做了快十二年液压系统结构设计，经手的管路接头没有一千也有八百，这类双外螺纹直通接头是日常选型里最常碰到的基础元件，别看着结构简单，真要在高压工况下跑住不渗不漏，每一处结构细节都得抠到位。先从实际应用场景说，这类接头最常出现在中低压液压站的油路排布、车间压缩空气支管路对接、小型气动设备的气路连接里，偶尔也会用在低压冷却水循环的管路转接，核心作用就是把两段同规格或者异径的带内螺纹管路刚性对接起来，保证介质输送过程中不泄漏、不脱开，能承受管路内部的额定压力冲击。

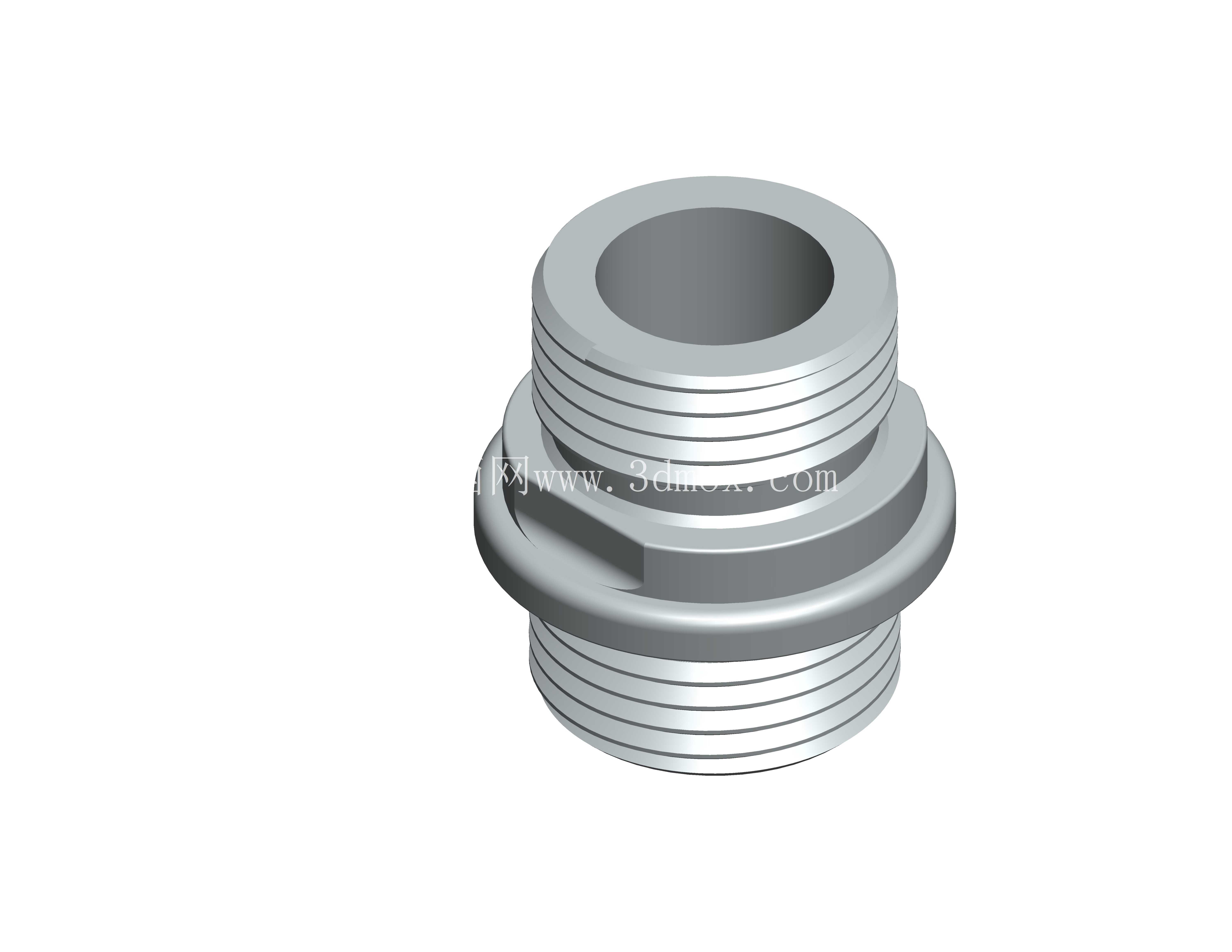

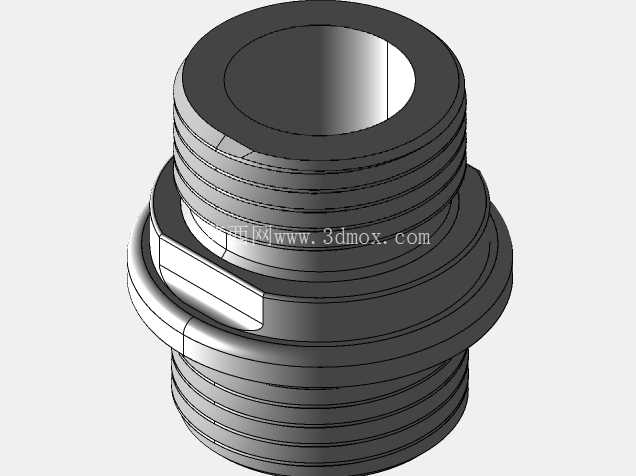

从结构设计思路上拆解，这个接头中间的六角台是最核心的操作受力位，建模的时候特意把六角的对边尺寸做了标准适配，刚好能对应常规开口扳手的卡口尺寸，安装的时候不用找专用工具，普通呆扳手就能卡紧发力，不会因为受力面太小拧不紧或者打滑蹭伤表面。六角台上下两端的外螺纹，做了等径设计，适配两端同规格的内螺纹安装座，螺纹收尾的地方特意留了退刀槽，这个细节很多新手建模的时候容易漏，实际加工的时候没有退刀槽的话，螺纹车到根部没法清根，安装的时候螺纹拧到底也没法让端面贴紧密封，很容易出现渗漏。上下两段螺纹的长度是经过匹配计算的，不会太长导致拧入后螺纹外露过多积灰藏污，也不会太短导致啮合牙数不够，承压的时候被压力冲脱，按照常规管路设计规范，螺纹啮合牙数保证在5到7牙，就能满足16MPa以内的静压密封要求。

中间六角台的上下端面，是密封贴合的基准面，建模的时候特意把端面的平面度公差控制在0.02mm以内，实际加工的时候这两个面要做精车处理，要是端面不平，哪怕缠了生料带或者加了组合密封圈，高压下也容易出现微渗。接头整体的外形是回转体结构，建模的时候用旋转特征做主体，再切出六角受力位，最后车削螺纹特征，整个结构没有多余的凸起或者死角，安装后不会和周边的管路、支架产生干涉，外表面做了镀锌钝化处理，能适应车间里常见的潮湿、少量油污的工况，不会轻易生锈卡滞，后期维护拆卸的时候也不会因为锈死拆不下来。

说下安装边界的尺寸考量，这类接头安装的时候，两端拧入内螺纹座后，中间六角台的位置要预留至少10mm的扳手操作空间，不能贴在安装板或者其他元件表面，不然扳手卡不进去，没法打规定的拧紧力矩。安装的时候要注意，螺纹上缠绕密封带的方向要和螺纹旋向一致，不然拧的时候密封带会被挤出来，起不到密封效果，拧紧力矩不能过大，不然容易把螺纹拧滑牙，甚至把对接的铝制阀块螺纹孔拧裂，尤其是在气动系统里，很多阀块是铝合金材质，过力矩拧裂的问题我在现场调试的时候碰到过不止一次。

从实际使用的功能特性来说，这种直通式接头相比快插接头，刚性更好，承压能力更高，不会因为管路拉扯就脱开，适合用在管路固定、不需要频繁拆装的位置，要是需要经常拆换的管路段，就不适合选这种硬连接接头。建模的时候把螺纹的牙型角做了标准的55度密封管螺纹适配，牙顶和牙底的圆角也做了处理，不会有应力集中的尖角，长期承受压力脉动的时候，不会在螺纹根部出现疲劳断裂。很多人觉得这种小零件没必要花精力做精准建模，真到做管路装配干涉检查的时候，要是接头的六角尺寸、螺纹长度建得不准，装配的时候就会发现扳手空间不够、螺纹拧不到位的问题，到现场整改反而要花更多时间，所以哪怕是这种基础的管路元件，建模的时候每一处尺寸都要和实际加工、安装的要求匹配上，不能只画个大概外形应付事。

另外在管路排布的时候，这种接头安装位置要避开管路的应力集中点，不要让接头承受管路的重力或者拉扯力，最好在接头两端的管路上加管夹固定，把管路的重量承载在管夹上，不然长期震动下，螺纹连接处容易出现松动渗漏。我之前做过一套小型液压站的管路设计，一开始没加管夹，设备运行了三个月，有个接头因为管路震动慢慢松了，漏了小半箱液压油，后来给所有直管段都加了管夹固定，就再也没出现过渗漏问题。这类接头的流通通径是和螺纹规格匹配的，建模的时候内孔直径按照标准通径做，不会出现通径缩口的问题，不然会增加管路的压力损失，影响系统的流量输出，尤其是在气动系统里，通径不够会导致气缸动作速度变慢，达不到设计的运行节拍。
