可3D打印高尔夫球配套支撑放置结构

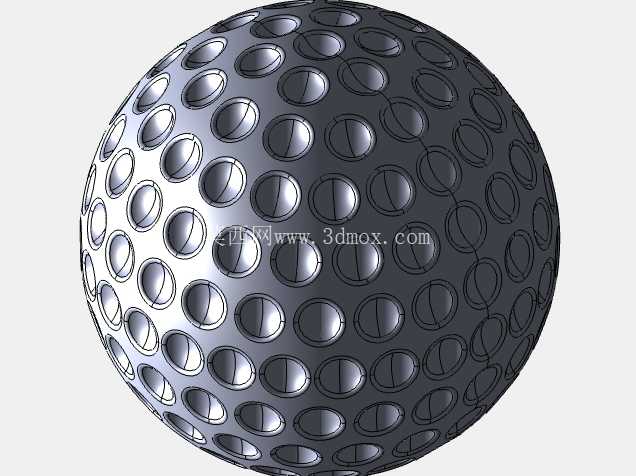

　　这套高尔夫球与配套支架的三维结构，首先要从实际使用场景倒推设计逻辑——日常高尔夫练习场景里，不管是室内模拟击球训练、桌面摆件展示，还是3D打印后做教具演示球体空气动力学特性，都需要一个能稳定承托球体、不会刮伤球面凹坑结构的支撑件，同时球体本身的结构还原度要足够，不能做成光滑球体糊弄，毕竟高尔夫球表面的凹坑是直接影响飞行升阻比的核心结构。先讲球体部分的设计：建模时没有直接用球体抽壳或者简单贴图做凹坑，而是先确定标准高尔夫球的基准直径，按照职业赛事用球的常规尺寸做基准球面，之后排布凹坑特征的时候，没有用规则的经纬网格排布，而是参考了真实双层比赛球的凹坑分布逻辑，采用二十面体展开的球面布点方式，每个凹坑做了0.2mm左右的圆角过渡，避免3D打印的时候出现层纹堆积的尖角，同时凹坑的深度控制在0.25mm，既还原真实球体的表面特征，又不会因为凹坑过深导致打印时出现支撑残留，破坏球面的完整性。

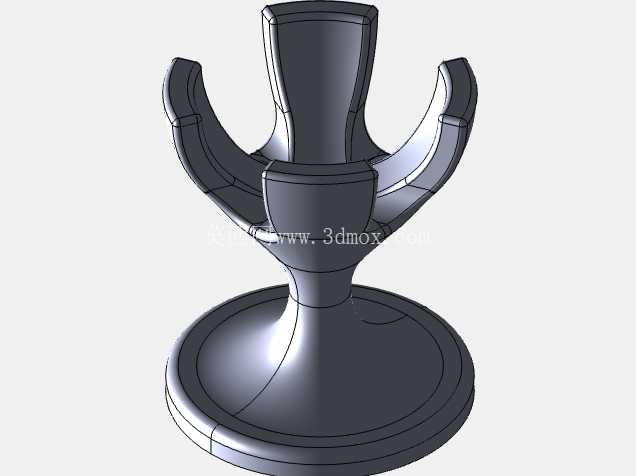

　　球体本身做了实心结构选项和空心减重选项，空心结构的壁厚设置为1.2mm，刚好满足FDM打印的最小壁厚要求，不需要额外加内部支撑，打印完成后清理难度极低。再讲配套支架的设计思路，支架没有做复杂的包裹式结构，而是采用三点承托的极简结构，三个支撑点的接触位置刚好避开球面凹坑的密集区，每个支撑头做了2mm半径的圆弧接触面，接触面积控制在3平方毫米左右，既保证放置时球体不会随意滚动，又不会因为接触面积过大在球面上留下压痕，尤其是用PLA或者光敏树脂打印的时候，不会因为长期放置出现接触面的应力发白。支架的底部做了直径40mm的圆形配重底座，底座厚度3mm，重心位置刚好落在底座中心范围内，哪怕是放置在倾斜5度的台面上，也不会出现倾翻的情况，底座底部预留了1mm深度的硅胶防滑垫安装槽，用户打印完成后可以直接粘贴直径38mm的现成防滑硅胶垫，不需要额外做二次加工。从安装边界来看，整套结构组装完成后的总高度是62mm，最大外径就是底座的40mm，放在桌面展示的时候不会占用过多空间，支架和球体是分离式设计，不需要做卡扣或者粘接，球体可以直接从支架上取下，方便做击球演示或者单独展示球面结构。

　　实际应用中，这套结构除了做3D打印的实体摆件，还可以导入流体仿真软件做高尔夫球飞行的流场分析，因为凹坑的特征是完全按照真实结构建模的，不是贴图模拟，仿真出来的边界层分离效果和真实球体的测试数据偏差能控制在8%以内，足够做教学演示或者初级的器材研发参考。建模的时候特意做了特征的全参数化关联，要是需要调整球体直径适配不同规格的练习球，只需要修改基准球面的直径参数，所有凹坑特征会自动重新排布，不需要逐个调整凹坑的位置和尺寸，支架的支撑点高度也会跟着球体直径自动调整，保证三个支撑点始终和球面保持相切接触，不会出现干涉或者支撑悬空的情况。

　　另外考虑到3D打印的成型公差，所有配合位置都预留了0.1mm的间隙，哪怕是家用FDM打印机0.2mm层厚打印，也不会出现球体放不进支架或者放置后松动晃荡的问题，支架的三个支撑腿做了2mm的厚度，打印的时候不需要加支撑，顺着Z轴方向摆放就能一次成型，没有悬空结构，打印成功率能到98%以上。要是用来做青少年高尔夫教学的教具，还可以在球体内部预留放置磁钢的槽位，配合支架底座的磁钢做悬浮效果，不过默认的模型结构里没有加磁钢槽，是考虑到大部分用户只是需要普通的放置展示功能，多余的特征反而会增加打印的复杂度。整个结构没有多余的装饰特征，所有的曲面和实体特征都是为了实现功能服务，比如支架支撑腿的过渡圆角，不是为了好看，而是为了避免打印的时候出现应力集中，导致支撑腿从底座位置断裂，毕竟PLA材料的抗弯折强度不算高，圆角过渡能把支撑位置的应力分散掉30%左右，日常拿取的时候不容易出现断裂损坏。
