越野摩托车后传动大链轮结构设计

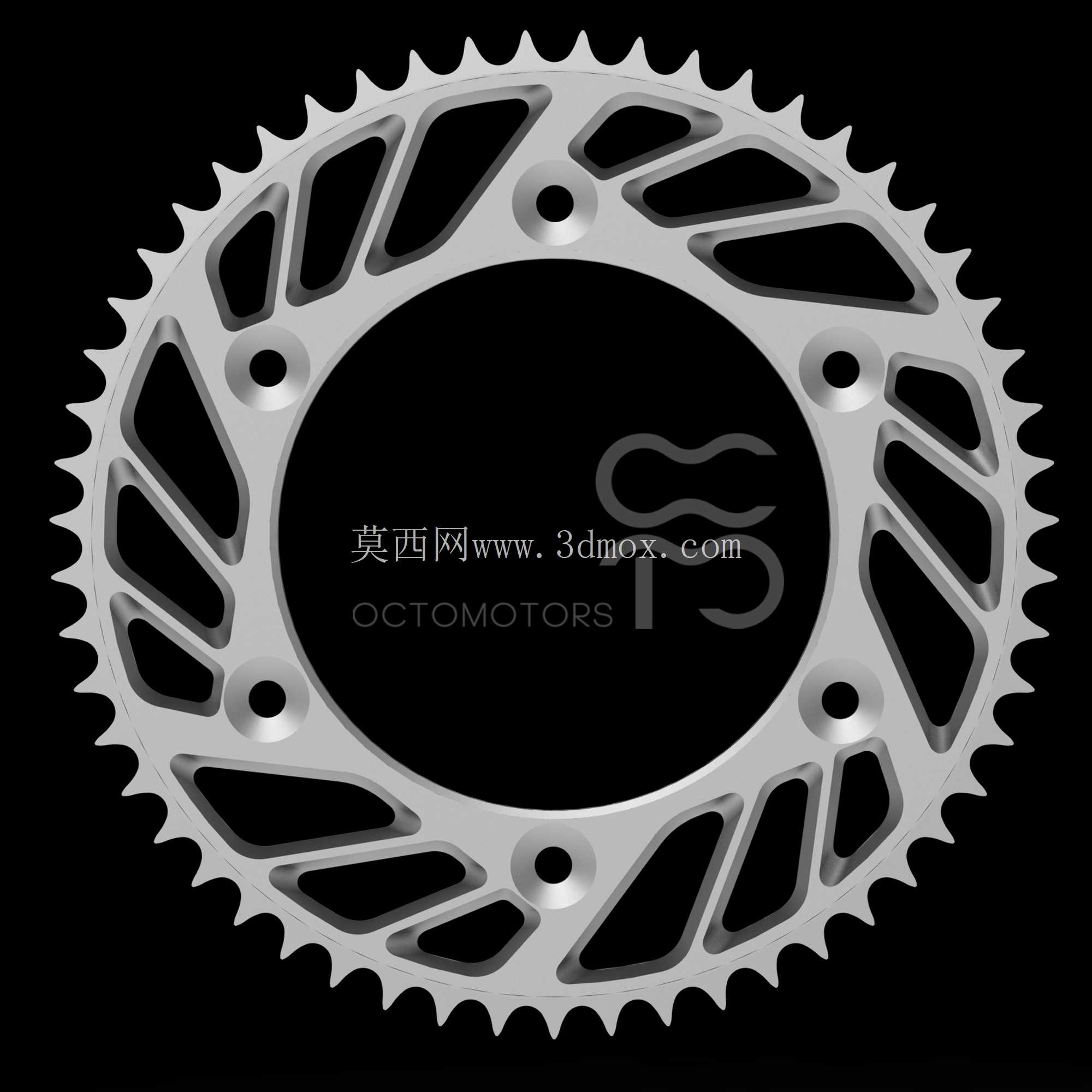

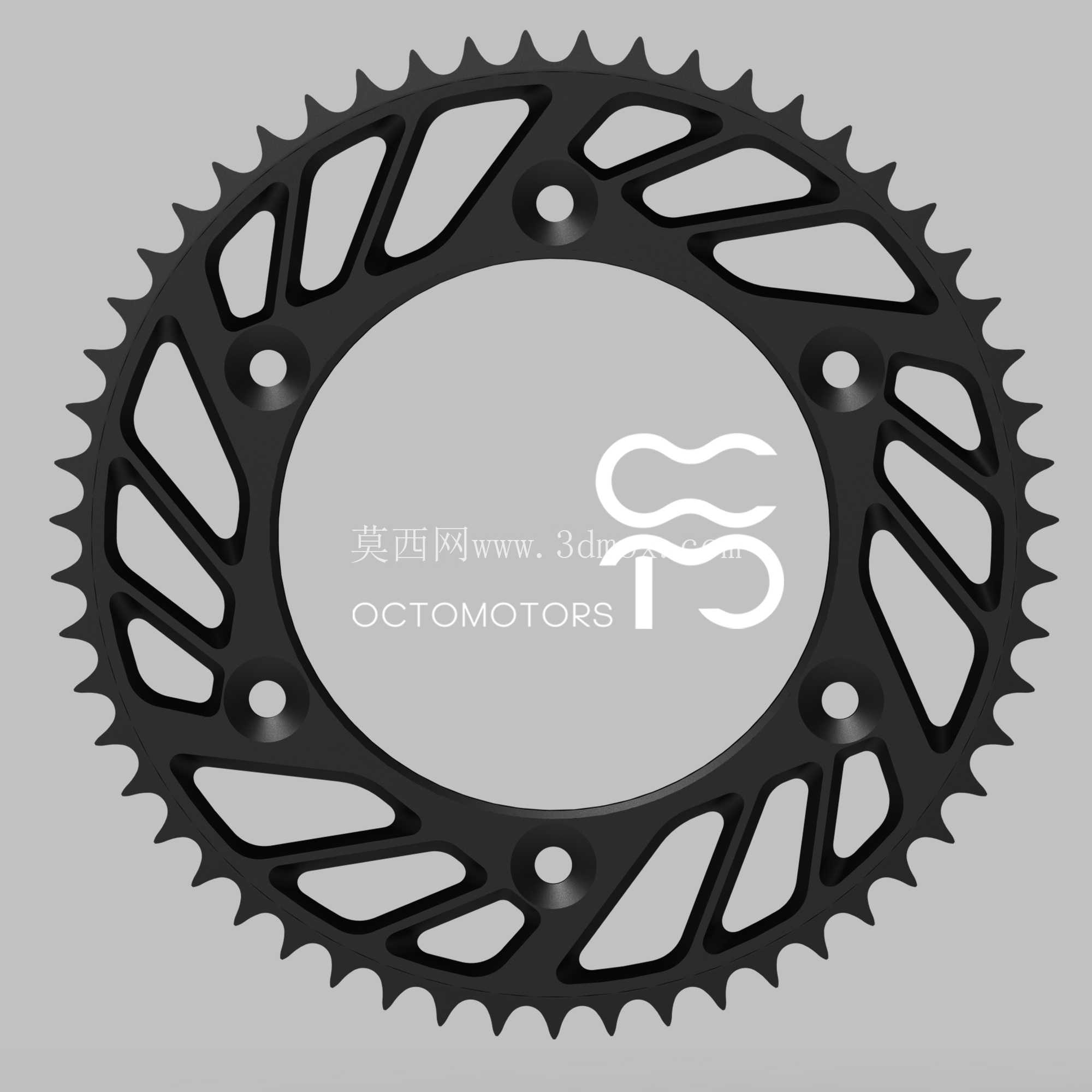

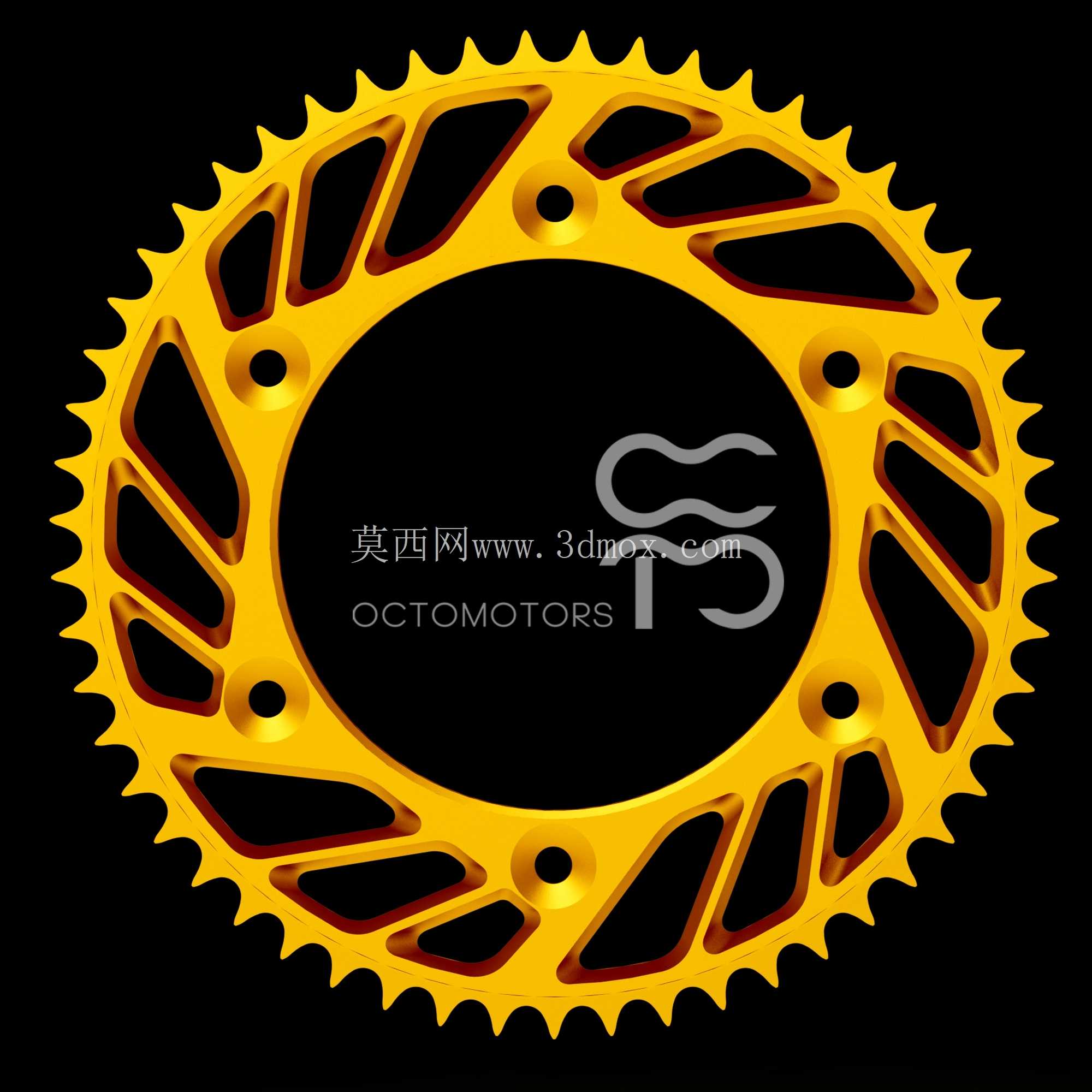

　　中部的镂空减重结构是设计的核心考量之一，六处不规则异形镂空槽沿圆周均匀分布，在保证轮体整体结构刚度的前提下，尽可能去除非受力区域的多余材料，有效降低链轮自身转动惯量，让后轮的动力响应更直接，同时也能减少骑行过程中泥沙、碎石在链轮表面积聚的概率，适配越野场景下的复杂路况。安装定位结构采用六孔均布设计，安装孔位的节圆直径、孔径尺寸严格对应越野摩托车后轮毂的安装法兰标准，安装时孔位与轮毂定位凸台完全贴合，能保证链轮与后轮的同轴度，避免转动过程中出现偏摆，减少链条的偏磨损耗。这款链轮是越野摩托车传动系统的核心从动部件，匹配428规格传动链条，55齿的齿比设定偏向低扭输出特性，主要适配林道穿越、非铺装路面骑行的越野摩托车型，在日常骑行场景中负责将发动机输出的扭矩经链条传递至后轮，直接决定车辆的起步加速性能与爬坡牵引力表现。从结构设计来看，整体采用环形对称布局，外圈为标准428链条啮合齿形，齿顶做了圆弧过渡处理，能减少链条啮合时的冲击磨损，齿廓精度满足高速转动下的平稳啮合要求，避免跳齿、脱链的工况风险。

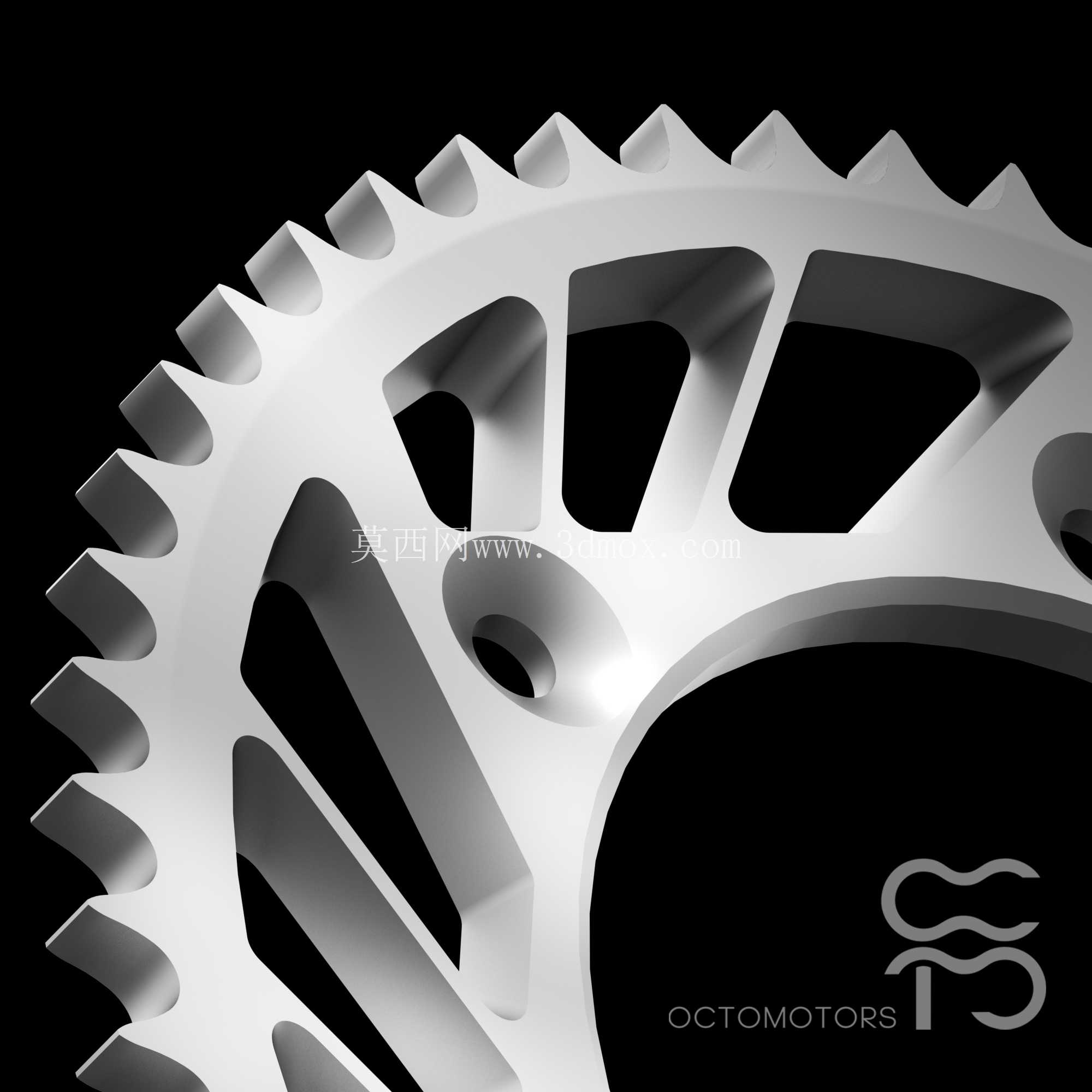

　　链轮中心的大直径避让孔，刚好适配后轮毂的中心轴套结构，不会与轮毂的固定螺栓、轴端部件产生运动干涉，安装边界尺寸经过校核，装车后与后平叉、链条护板之间留有足够的安全间隙，即使在悬架大幅压缩、后轮跳动的极限工况下，也不会出现剐蹭卡滞的问题。齿部的厚度设计兼顾了强度与耐磨需求，采用等厚度齿廓结构，啮合时与链条链片的接触面积均匀，能分散传动过程中的接触应力，避免局部应力集中导致的齿部断裂、过早磨损。轮体的加强筋沿镂空槽之间的实体区域分布，从安装孔位置向外圈齿根方向延伸，形成辐射状的传力路径，发动机输出的大扭矩可以通过加强筋均匀传递到整个齿圈，不会出现局部受力过大的情况。

　　在实际使用场景中，这类大齿数后链轮通常搭配小齿数前链轮使用，通过降低终传比的方式放大后轮输出扭矩，非常适合需要频繁低速爬坡、穿越泥泞路段的越野骑行场景，相比原厂标准齿数链轮，能让发动机在更低的转速下输出足够的牵引力，减少高负荷工况下的离合器打滑概率。设计过程中需要重点校核几个核心参数：首先是齿形的渐开线轮廓必须匹配428链条的节距、滚子直径，保证啮合间隙在合理范围内，间隙过大会导致传动冲击噪音大，间隙过小则会出现卡链、运转阻力大的问题；其次是安装孔的位置度公差，必须控制在0.1mm以内，否则装车后会出现链轮偏摆，导致链条单侧磨损、传动异响；另外镂空槽的圆角处理也十分关键，所有镂空的转角位置都做了R角过渡，避免应力集中导致轮体在大扭矩冲击下出现开裂。

　　从加工适配性来看，这款链轮的结构完全适配CNC铣削加工工艺，毛坯选用高强度铝合金板材，一次装夹即可完成齿形、镂空槽、安装孔的全部加工，加工过程中不需要复杂的工装夹具，适合小批量定制生产，也能满足改装市场对不同齿数、不同配色链轮的个性化需求。轮体表面做了硬质阳极氧化处理，能提升表面硬度与耐磨性能，同时也具备一定的防腐蚀能力，应对越野场景下的泥水侵蚀不会轻易出现氧化锈蚀。在装配环节，只需要将链轮贴合在后轮毂安装法兰上，穿入六颗固定螺栓按照对角顺序拧紧至规定扭矩即可，不需要额外的调整垫片，安装孔的倒角设计能引导螺栓顺利穿入，降低装配难度。日常使用中，这款链轮的齿形结构能兼容常规的链条保养操作，清洗、润滑链条时不需要拆卸链轮，镂空的结构也能让多余的润滑油、清洗剂顺利流出，不会在轮体内部积存油泥。
