可调节握力训练器材结构设计

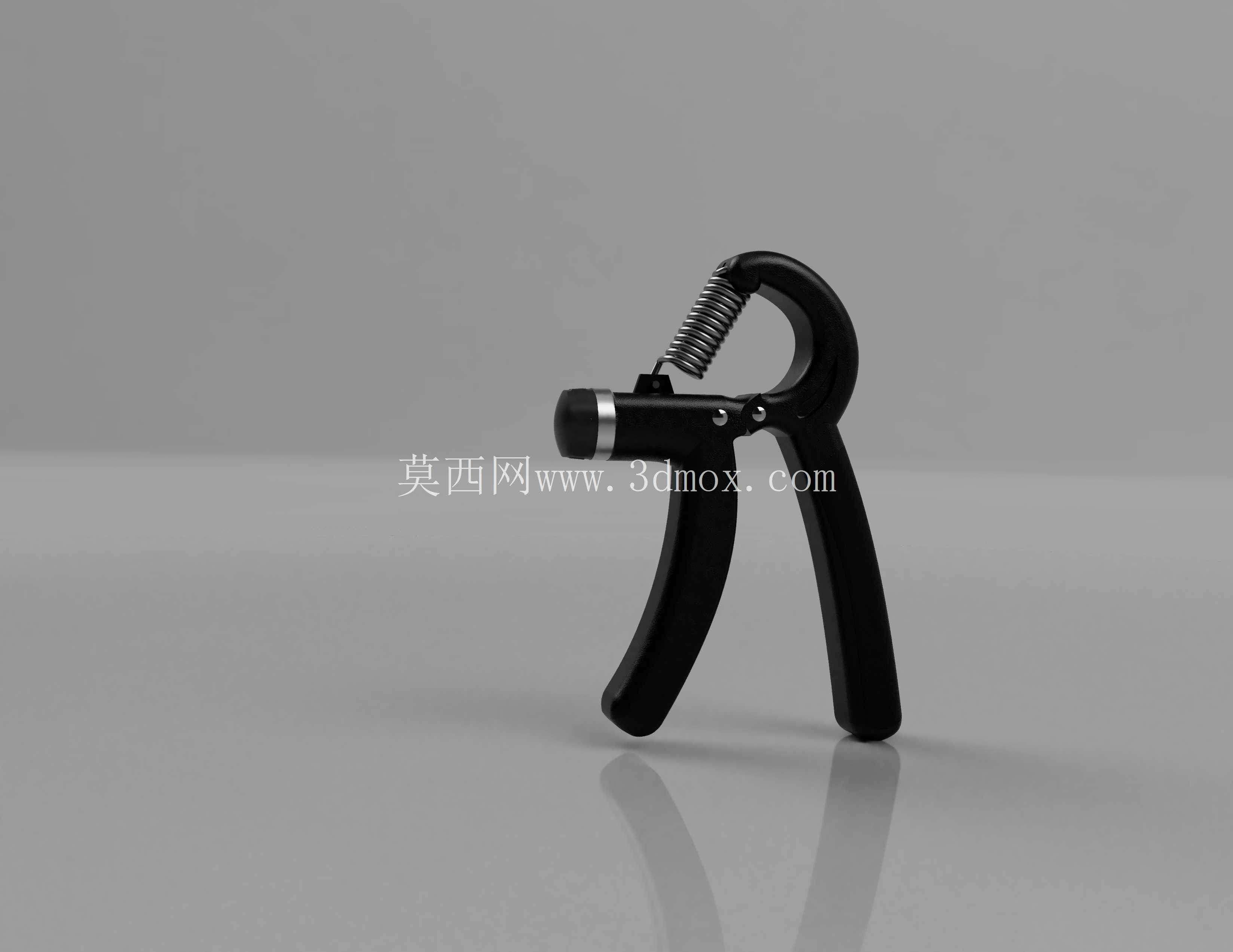

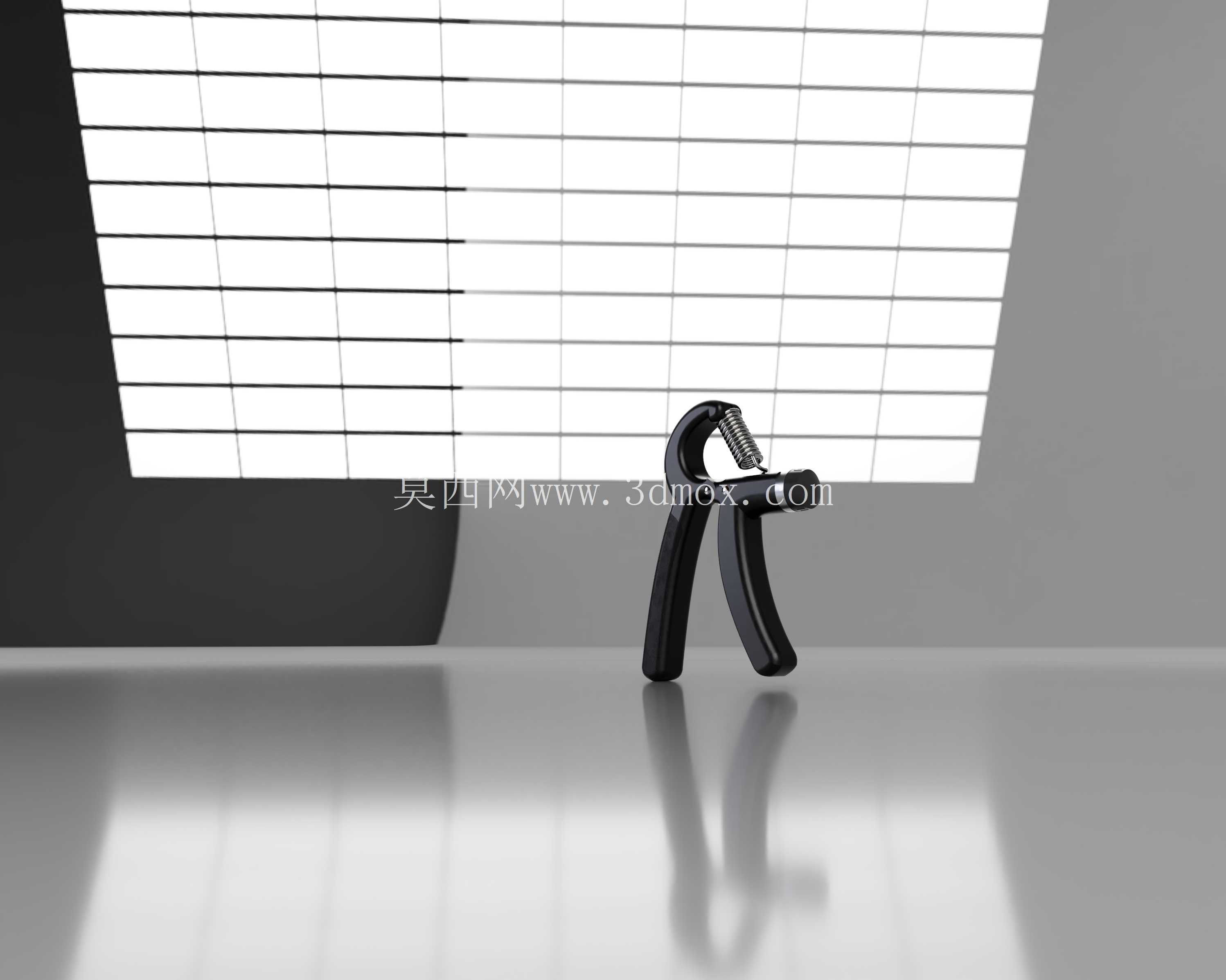

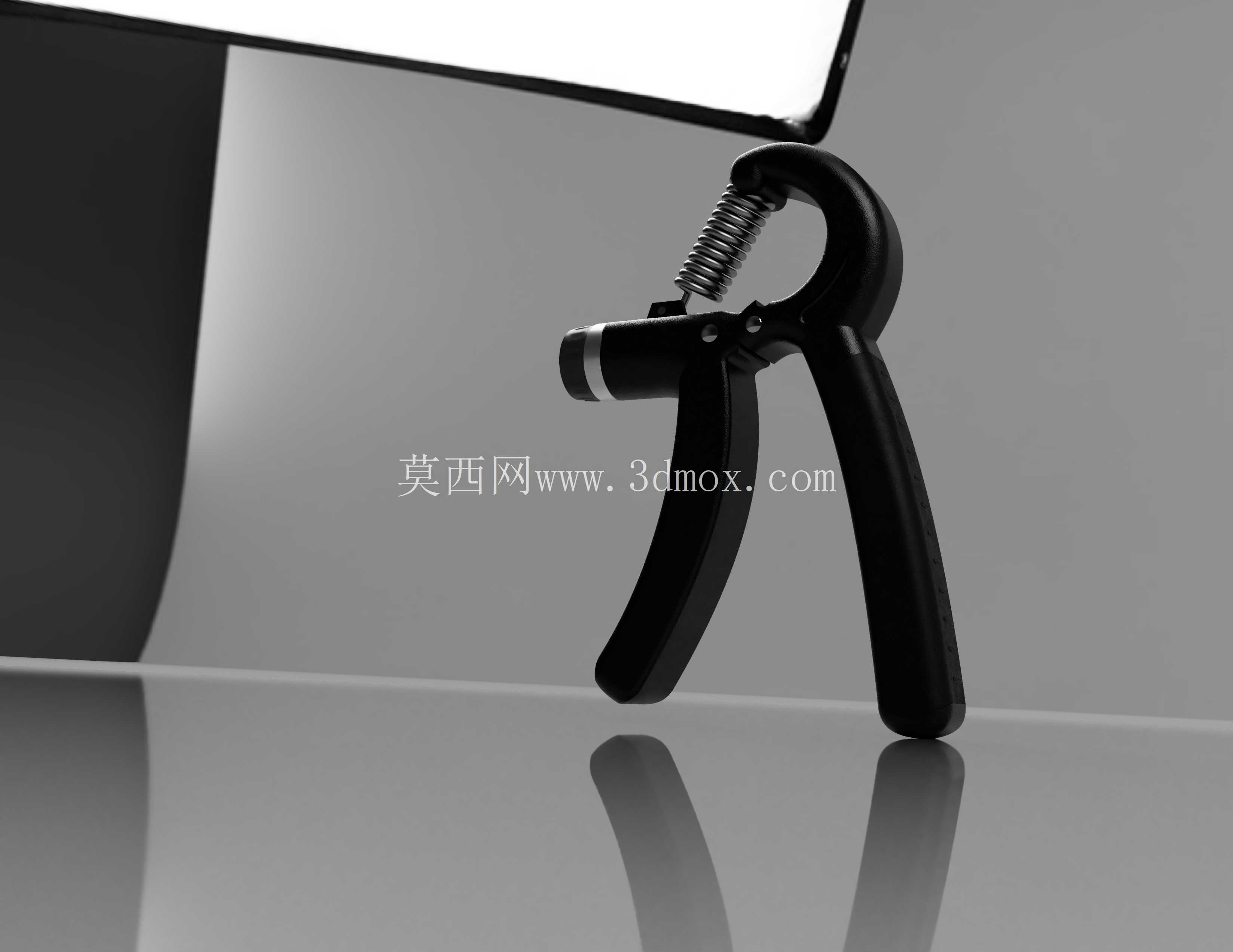

　　日常手部力量训练场景中，这类握力训练器具是普及率极高的小型健身辅具，既适用于普通健身爱好者日常强化前臂肌群、提升手部握力，也可用于术后手部功能康复训练，帮助用户逐步恢复手部抓握能力，在健身工作室、康复理疗中心、家庭健身场景中都有广泛的使用需求。从结构设计角度来看，这款握力器采用经典的C型架体作为主体承载结构，架体选用高强度工程塑料一体注塑成型，兼顾结构强度与握持手感，避免金属材质冬季握持冰手、长期接触汗液易锈蚀的问题。

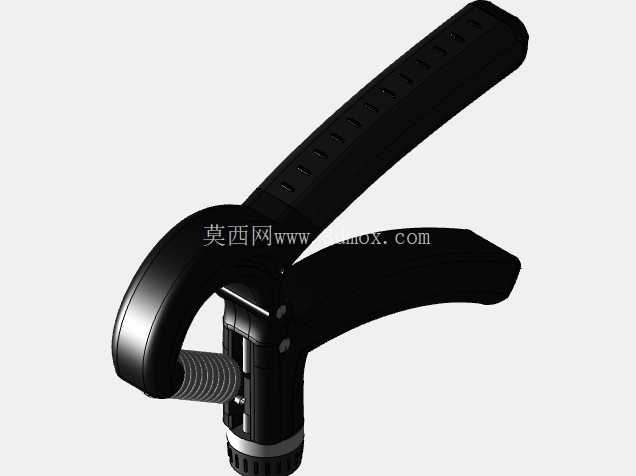

　　核心施力部件为圆柱螺旋压缩弹簧，安装在上下握柄的铰接端旁侧，弹簧两端分别卡接在上下握柄的定位卡槽内，无需额外紧固件即可完成弹簧的固定，装配工序简单，后期更换不同劲度系数的弹簧即可调整握力档位，适配不同力量基础的用户使用需求。握持部位的外形设计充分参考人体工学数据，下握柄贴合手掌大鱼际与四指的自然弯曲弧度，表面做细微的磨砂防滑纹理处理，训练时手掌与握柄的接触压强分布均匀，长时间握持训练也不会出现局部硌手的问题；上握柄对应手指放置的位置做内凹弧面设计，匹配四指弯曲时的贴合角度，发力时手指不会出现打滑移位的情况。

　　铰接部位采用金属销轴配合耐磨衬套的结构，销轴贯穿上下握柄的铰接孔，衬套选用自润滑POM材质，长期反复开合使用也不会出现铰接松旷、转动卡滞的问题，铰接位置的转动阻尼控制在合理区间，开合过程无多余旷量，施力反馈线性均匀。握力调节结构集成在上握柄的顶端位置，通过旋转调节旋钮改变弹簧的预压缩量，即可实现握力大小的无级调节，调节旋钮表面做防滑滚花处理，徒手即可完成档位调整，无需借助额外工具。从尺寸边界来看，这款握力器整体长度控制在150mm左右，握柄最大开合角度约35度，闭合状态下整体厚度不超过35mm，整体重量控制在150g上下，体积小巧可随手放入运动包甚至衣物口袋，便携性极强，不受场地限制随时可以开展训练。

　　设计过程中需要重点关注几个结构细节：首先是弹簧卡槽的定位深度，既要保证弹簧在最大压缩量下不会从卡槽内脱出，也要避免卡槽过深导致弹簧压缩行程不足，无法覆盖设计的握力调节范围；其次是握柄的壁厚设计，铰接位置与弹簧接触的位置是应力集中区域，需要通过局部加筋、增加壁厚的方式提升结构强度，避免大力量握持时出现架体断裂的问题；再者是整体边缘的圆角处理，所有与人体接触的棱边都要做R2以上的圆角过渡，避免训练时棱角划伤手掌。这款握力器没有多余的复杂结构，所有部件都围绕握持施力、阻力调节、耐用性三个核心需求设计，没有冗余的装饰性结构，既控制了生产成本，也降低了后期故障的概率，作为小型手部训练辅具，其结构可靠性、使用舒适度都能满足日常高频使用的要求。
