国际象棋车棋子立体结构设计

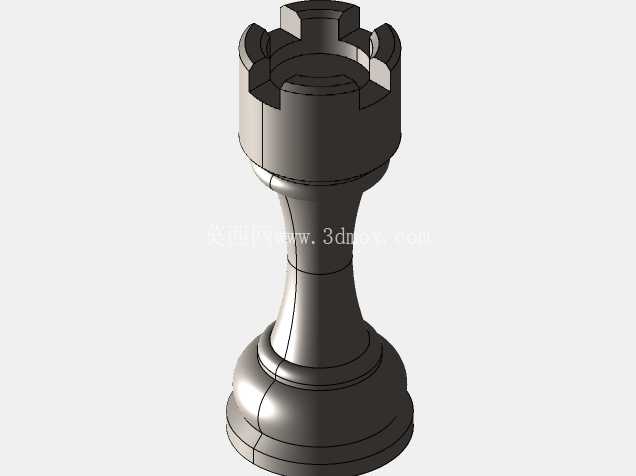

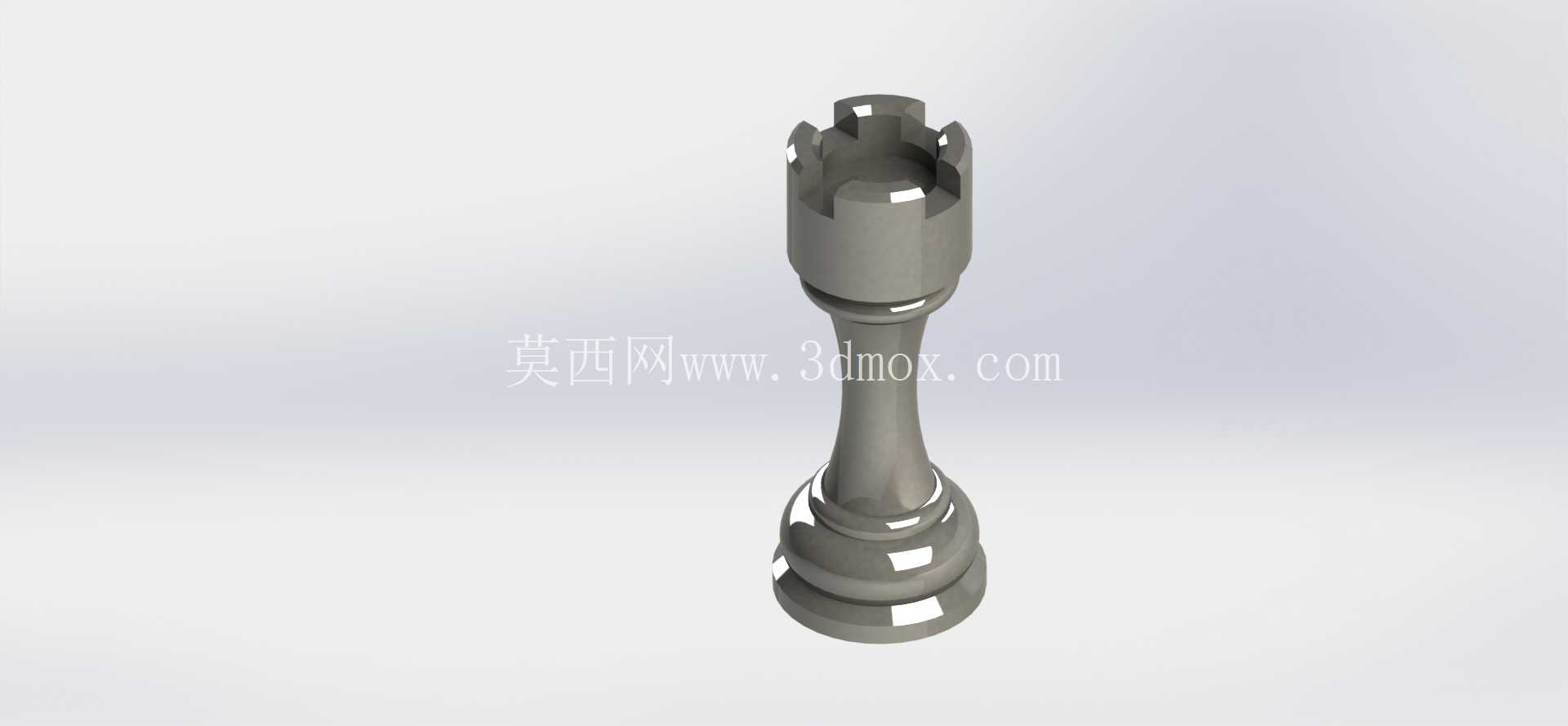

　　这款国际象棋车的三维结构设计，首先要兼顾棋具实际使用中的握持手感与摆放稳定性，日常应用场景覆盖专业赛事标准棋具配置、休闲棋牌娱乐套装、文创类工艺摆件衍生开发等多个方向，作为国际象棋整套棋子里的核心攻防构件，车的造型辨识度直接影响整套棋具的视觉统一性。从结构设计思路来看，整体采用三段式回转体基础构型，底部是圆盘形配重基座，基座直径设计为整体最大截面尺寸，保证棋子放置在棋盘格内时不会出现侧翻，基座边缘做了R1.5的圆角过渡，既避免加工时出现锐边划手的问题，也能减少日常挪动棋子时对棋盘表面的刮擦损伤。

　　基座向上延伸的是收腰式握持柱段，柱身直径从基座连接处向上逐步收窄，到中段位置达到最小截面，再向上逐步扩径连接顶部的城堡造型端头，收腰段的曲面曲率经过反复调整，刚好匹配成年人手指捏取的弧度，捏取时指腹贴合曲面没有硌手感，挪动棋子时不容易打滑脱手。顶部的城堡造型是车这个棋子的核心识别特征，设计时没有采用过于复杂的镂空结构，而是做了四个对称的凸垛造型，凸垛之间的内凹深度控制在3mm以内，既保留了城堡的造型辨识度，又不会因为凹槽过深导致日常清洁时积灰难以擦拭，凸垛的所有棱角都做了小圆角钝化处理，避免使用过程中磕碰掉漆或者划伤使用者。从安装边界与尺寸适配来看，整体高度控制在标准国际象棋赛事要求的棋子高度区间内，底部基座直径刚好适配标准55mm见方的棋盘格，放置时不会超出格线边界，和同套的王、后、象、马、兵等其他棋子搭配时，高度比例符合国际棋联的相关规范，不会出现视觉上的比例失调。结构壁厚设计上，整体采用均匀壁厚2mm，如果采用注塑工艺生产可以避免出现缩痕、填充不足的成型缺陷，如果采用金属压铸或者实木车削加工，均匀的壁厚也能减少加工时的材料去除量，降低生产加工的成本。

　　表面处理方面，造型上预留了足够的平面区域，可以做哑光镀铬、烤漆、实木抛光等不同的表面工艺适配，不管是做高端金属质感的赛事用棋，还是做木质的休闲文创棋具，这个基础结构都能直接适配对应的工艺要求，不需要做额外的结构修改。在细节结构处理上，柱身和基座、柱身和顶部端头的连接位置都做了渐变过渡，没有出现截面突变的情况，一方面是提升整体造型的流畅感，另一方面如果采用3D打印做样件验证，这种渐变过渡结构不需要添加额外的支撑结构，打印完成后后处理工作量更小，样件的表面质量更高。

　　日常使用中，棋子经常会被拿取、挪动、甚至不小心碰倒，所以整体结构没有设计突出的易断裂薄壁结构，所有突出部分的厚度都在2mm以上，抗跌落冲击性能更好，正常使用情况下不会出现部件断裂的问题。另外，底部基座的底面设计为内凹0.2mm的结构，只有外圈环形区域和棋盘表面接触，即使底面存在轻微的加工平面度误差，也能保证棋子放置平稳，不会出现放置后晃动的问题，这个细节设计很多业余建模的棋子都会忽略，导致实际生产出来的棋子放在棋盘上晃荡，影响使用体验。整体造型没有多余的装饰性结构，所有曲面都服务于握持手感、摆放稳定性和造型辨识度三个核心需求，没有为了视觉效果牺牲实际使用的功能性，不管是作为批量生产的棋具产品原型，还是作为3D打印的个性化定制棋子，这个结构都能很好的满足使用要求。
