CZ2075Rami手枪弹匣适配套筒结构

在轻武器配件的结构适配领域，不同型号手枪弹匣的通用互换一直是射击爱好者、枪械维护人员关注的实际问题，本次设计的适配套筒，正是针对CZ 75弹匣与CZ 2075 Rami手枪弹匣槽的尺寸差做的结构补正，解决跨型号弹匣使用时的定位偏差、退弹针干涉问题。

从实际使用场景来看，紧凑型手枪的原配弹匣容弹量有限，而同枪族全尺寸型号的弹匣往往容弹量更高、获取成本更低，但直接将全尺寸弹匣插入紧凑型手枪的握把弹匣槽时，会因为弹匣本体外径、插入深度的尺寸差，出现弹匣晃动、供弹位置偏移的问题，极端情况下快速换弹、连续击发时的后坐力会让弹匣出现微小位移，导致退弹针与弹匣抱弹口位置错位，引发供弹故障甚至卡壳，直接影响枪械的使用可靠性。

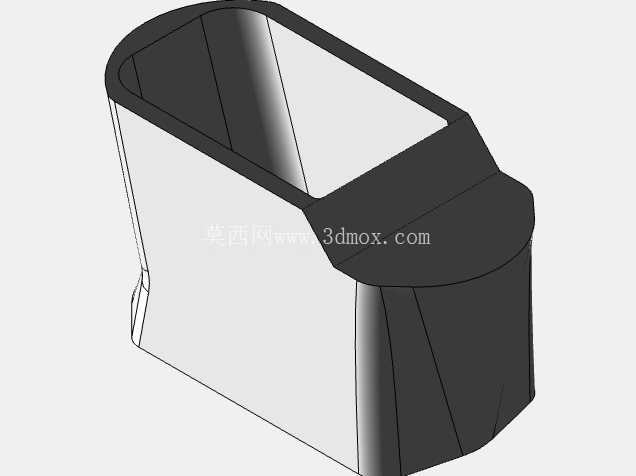

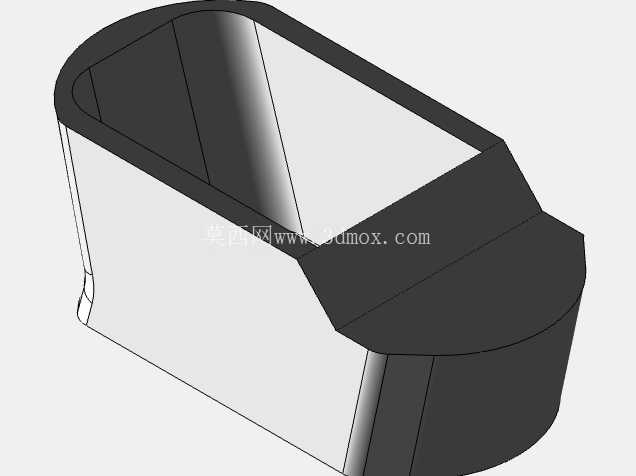

这款适配套筒的设计思路完全从实装测试的问题点出发，没有做多余的结构冗余，首先是复刻了原配14发弹匣上的原厂垫片定位结构，保证套筒安装到弹匣上之后，与弹匣槽的配合间隙控制在0.1mm以内，既不会因为间隙过大出现晃动，也不会因为过盈量太大导致插拔弹匣卡滞。针对16发加长弹匣的尺寸特点，套筒在抱弹口对应位置做了让位开槽，避开退弹针的运动行程，即使在快速上膛、连续击发的后坐振动下，退弹针也不会碰撞到套筒或者弹匣本体，从结构上杜绝了干涉故障的出现。

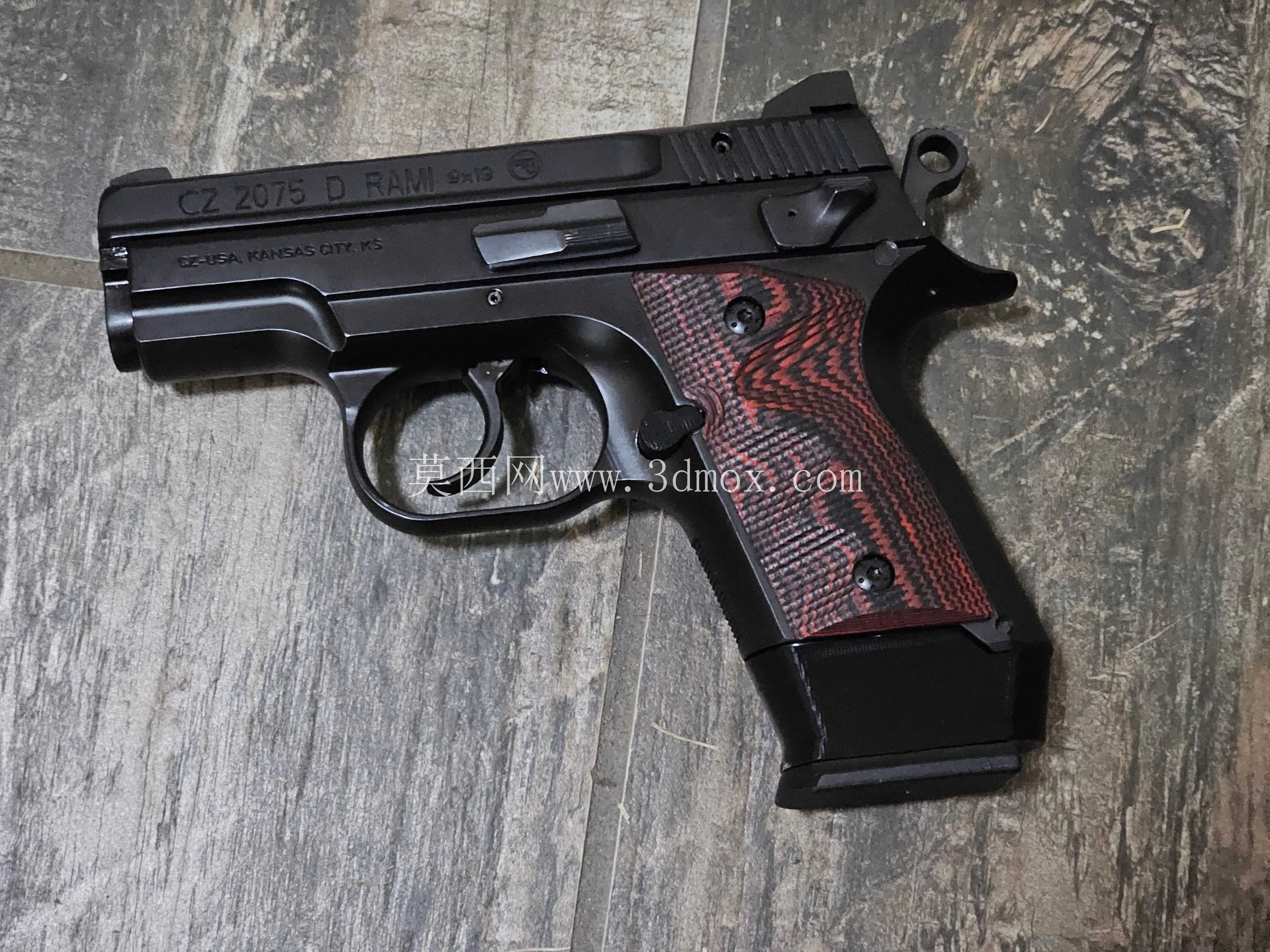

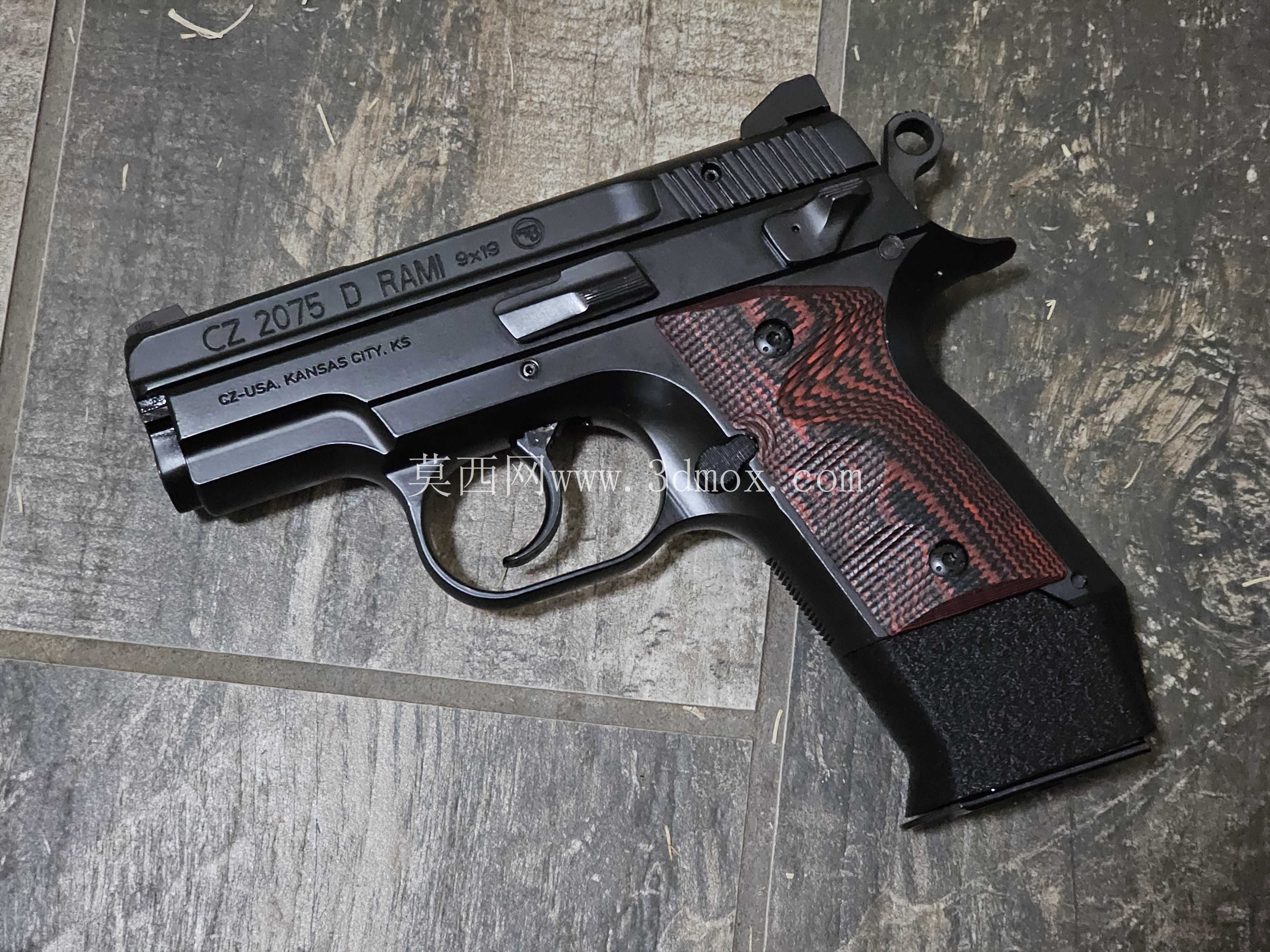

从安装边界来看，套筒的内轮廓完全贴合对应弹匣的外壁弧度，安装时不需要对弹匣做任何打磨、改装，直接套在弹匣对应位置即可，依靠套筒与弹匣外壁的摩擦力以及弹匣本身的加强筋定位，不会出现滑动移位的问题。套筒的外轮廓则完全匹配CZ 2075 Rami的弹匣槽内壁尺寸，插入握把之后，弹匣释放钮的卡合位置与原配弹匣完全一致，不需要调整卡榫的咬合深度，换弹时的插拔手感和原配弹匣没有明显差异。针对带钢底板的16发Mec-Gar弹匣，套筒下端做了对应的让位台阶，不会和弹匣钢底板产生干涉，保证弹匣完全插入到位之后，抱弹口的供弹角度和原配弹匣完全一致，弹头入膛的轨迹不会出现偏移，保证供弹的一致性。

结构设计上没有采用复杂的卡扣或者紧固件，整体为一体式结构，壁厚控制在1.5mm，既保证了足够的结构强度，在反复插拔、后坐冲击下不会出现开裂变形，也不会额外增加弹匣的整体外径，导致无法插入弹匣槽。套筒的边缘都做了0.2mm的倒角处理，插拔弹匣时不会刮蹭弹匣槽内壁的涂层，长期使用也不会在握把内部留下划痕。针对不同容弹量的弹匣，分别做了14发、16发两个版本的结构，两个版本的外轮廓保持一致，内轮廓分别对应两款弹匣的外壁尺寸，不需要用户自行调整打磨，拿到之后可以直接安装使用。

在实际测试中，安装了适配套筒的16发弹匣，在连续上百次的击发循环中没有出现一次供弹故障，弹匣插拔顺畅，卡榫锁止可靠，后坐过程中没有出现弹匣松动掉落的问题，完全达到了原配弹匣的使用可靠性。这种适配结构的设计逻辑，本质是通过尺寸补正消除不同配件之间的公差带偏差，在不对原枪、原弹匣做任何不可逆改装的前提下，实现配件的跨型号通用，既降低了配件的获取成本，也拓展了紧凑型手枪的容弹量冗余，对于日常射击练习、备用弹匣配置都有很高的实用价值。对于结构设计从业者来说，这类适配零件的设计核心不在于复杂的功能结构，而在于对配合边界、运动干涉的精准把控，每一个尺寸的公差设定、每一处让位槽的位置，都需要结合实际使用中的运动轨迹来确定，任何0.1mm的尺寸偏差，都可能导致实际使用中出现卡滞、干涉的问题，这也是这类小型适配零件设计的核心难点。
