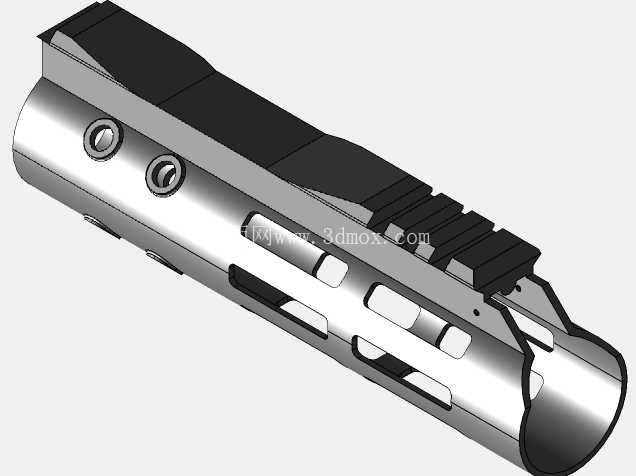

轻量化BCA9版本枪械管护罩结构设计

在轻武器配件的结构优化领域，枪管护罩作为衔接上机匣与枪管的核心承载部件，其重量控制、功能集成度直接影响整枪的握持手感、重心分布与操作可靠性，本次优化的BCA9版本护罩，正是针对原有型号护罩冗余重量偏大、拉柄布局不合理的痛点开展的结构迭代。从实际使用场景来看，这类护罩主要适配民用竞技射击、户外战术拓展类的枪械改装需求，用户群体对整枪的负重敏感度较高，尤其是长时间持握、快速转移射击姿态的场景下，护罩区域每减少10g的冗余重量，都能明显降低手腕的持续负重压力，同时护罩上部的导轨结构需要兼容战术附件的安装，对结构强度的保留有明确要求，不能为了减重牺牲安装基准的刚性。

设计过程中首先对原有护罩的受力分布做了拆解，原护罩在上机匣衔接位置的厚壁结构，实际仅承担限位与局部防磕碰的作用，射击过程中该区域的受力载荷远低于枪管固定段、导轨安装段，因此将这部分非受力区的厚壁材料做了去除处理，通过局部加强筋的布局替代整段厚壁结构，在保证抗形变能力满足战术附件安装要求的前提下，有效降低了上机匣与枪管衔接区域的整体重量。其次针对原有枪械折叠式拉柄的集成位置做了调整，原结构将拉柄集成在上机匣内部，需要在上机匣对应位置加工“鲨鱼鳍”形的干扰钩预留长槽，这一槽位不仅增加了上机匣的加工工序，还会在长期使用后积累泥沙、火药残渣，影响拉柄的往复动作可靠性，本次设计直接将折叠拉柄的安装位集成在护罩内部，护罩的筒身结构自然形成拉柄的运动防护空间，不需要在上机匣额外加工预留槽，既简化了上机匣的加工流程，也减少了杂物进入机匣内部的通道。

从安装边界来看，该护罩采用同轴套接的安装方式，内孔尺寸与对应枪管的外径保持0.12mm的配合间隙，通过侧面两颗对称的锁紧螺钉实现与枪管的径向固定，安装时不需要额外修改枪管或上机匣的原有结构，可直接替换同规格的原厂护罩；护罩上部的皮卡汀尼导轨段保持标准尺寸，可兼容市面上绝大多数的战术瞄准镜、前握把等附件的安装，导轨的齿形间距、定位槽尺寸完全符合通用战术附件的安装标准，不会出现附件装夹错位、锁紧不牢的问题。护罩筒身侧面的镂空槽并非单纯为了减重，槽位的布局方向与枪管的散热气流方向保持一致，连续射击过程中枪管产生的热量可以通过侧面镂空槽快速散出，避免护罩表面温度过高影响握持，同时镂空槽的边缘做了0.5mm的圆角倒钝处理，不会在操作时划伤使用者的手部。

结构强度验证层面，去除厚壁后的护罩在导轨安装位置的壁厚保留了3.2mm，通过有限元分析模拟1000次连续射击的振动载荷，导轨安装面的形变量控制在0.08mm以内，完全满足战术附件的安装精度要求；折叠拉柄在护罩内的运动行程预留了2mm的冗余空间，即使护罩因为温度变化产生轻微的热胀冷缩，也不会出现拉柄卡滞的问题。锁紧螺钉的安装孔做了沉头处理，螺钉安装后头部完全沉入护罩表面，不会突出表面勾挂衣物或者装具，护罩前端的收口结构与枪管外壁保持贴合，可避免射击时的火药残渣从前端缝隙进入护罩内部，减少日常维护的清理工作量。
