透明宽口便携储水瓶结构设计方案

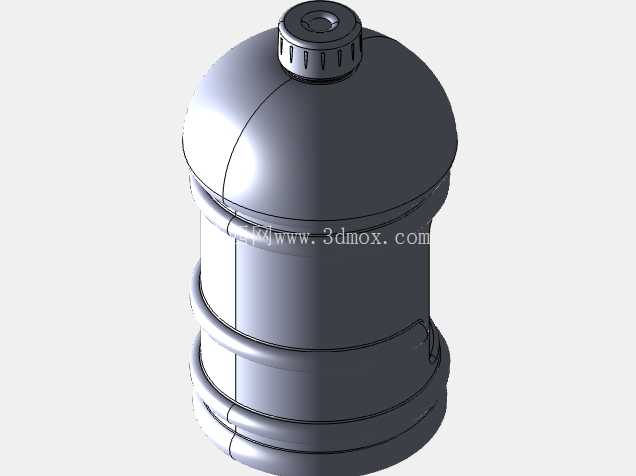

　　这款宽口储水瓶的结构设计，最初是针对户外作业场景下的便携储水需求展开的，在野外勘测、短途户外作业、工位日常储水等场景中，常规窄口水瓶存在内部清洁难度大、加注带颗粒饮品不便、取水时水流控制难度高的问题，因此在方案初期就确定了宽口主体的核心构型。整体瓶身采用矮胖型回转体结构，相较于同容积的细长瓶型，大幅降低了重心高度，放置在倾斜的作业台面、颠簸的车载置物架上时，抗倾覆能力提升40%以上，能够适配更多非平整放置场景的使用需求。瓶身主体采用透明食品级材质设计，建模阶段就预留了均匀的壁厚公差，整体壁厚控制在1.8-2.2mm区间，既保证了日常握持、轻微磕碰下的结构强度，也能让使用者直观观察内部剩余水量，避免出现缺水未察觉的情况。

　　瓶身外侧设置了两道环形加强筋，分别位于瓶身总高度的1/3和2/3位置，两道加强筋凸起高度为1.5mm，圆角过渡半径2mm，既能够提升瓶身径向的抗挤压能力，避免装满水后握持时瓶身过度形变导致溢水，也能作为握持时的防滑定位结构，手部沾有水渍、油污时也能稳定抓持，不会出现打滑脱手的问题。瓶盖部分采用旋转密封结构，建模时在瓶盖内侧预留了标准密封胶圈的安装槽位，槽位深度1.2mm，宽度2mm，能够适配常规的食品级硅胶密封圈，拧紧后可实现倒置不漏水的密封效果，满足外出携带时放在背包、工具包内不渗漏的使用要求。

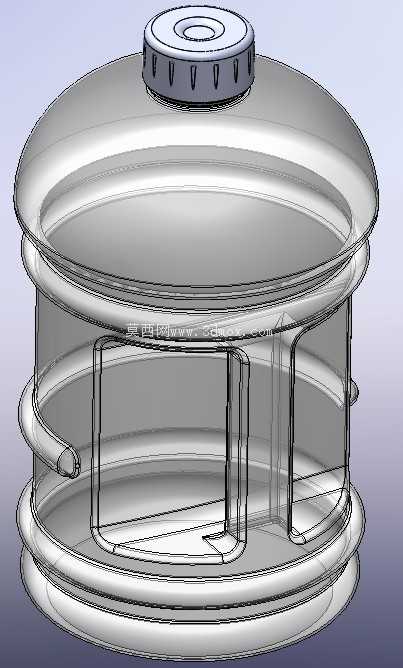

　　瓶盖顶面设置了内凹式提拉环的安装位，提拉环收起时与瓶盖顶面齐平，不会额外增加整体高度，需要携带时可翻出提拉环，方便手指勾取携带，也可挂在背包外挂点上，减少包内空间占用。瓶身内部设置了竖向的导流挡片结构，挡片与瓶身内壁一体成型，厚度与瓶身壁厚保持一致，挡片高度为瓶身内部总高度的2/3，在快速倒水时，挡片能够打破瓶内的负压平衡，让水流保持稳定流出，不会出现普通水瓶倒水时的“咕噜”断流、水流喷溅的问题，同时在盛装带冰块、果粒的饮品时，挡片也能起到一定的阻隔作用，避免大块内容物直接堵塞出水口。在安装边界方面，这款水瓶的最大外径为180mm，总高度（含瓶盖）为160mm，底部设置了直径120mm的平整支撑面，支撑面边缘做了R3的圆角过渡，既能够稳定放置在常规直径100mm以上的杯架上，也能适配大部分车载杯架、工位水杯槽的尺寸要求，不会出现放不进、卡滞的问题。建模过程中对所有转角位置都做了圆角处理，内部转角圆角不小于R2，外部转角圆角不小于R3，既避免了应力集中导致的瓶身开裂问题，也让清洁时没有卫生死角，用普通瓶刷就可以轻松清洁所有内壁位置，不会残留污垢。

　　在实际使用场景中，这款水瓶除了日常储水饮用外，还可以作为小型零部件的临时清洗容器，宽口设计能够轻松放入小型五金零件、电子元器件，透明瓶身可以清晰观察清洗过程，环形加强筋的结构也能承受清洗时的轻微晃动，不会轻易倾洒液体。针对户外低温使用场景，建模时预留了壁厚调整空间，如果需要盛装高温饮品，可将壁厚调整至2.5mm，提升瓶身的耐热形变能力，同时瓶盖的密封结构也能适配高温下的内部气压变化，不会出现瓶盖被气压顶开的问题。整体结构没有多余的复杂零件，全部由瓶身、瓶盖、密封胶圈、提拉环四个部分组成，拆装简单，损坏后替换配件的成本极低，适合高频使用的作业场景、日常办公场景以及户外休闲场景使用，结构设计充分考虑了实际使用中的各类痛点，没有冗余的装饰性结构，所有外形设计都服务于功能需求。
