钓鱼颤泳钩注塑成型模具结构设计

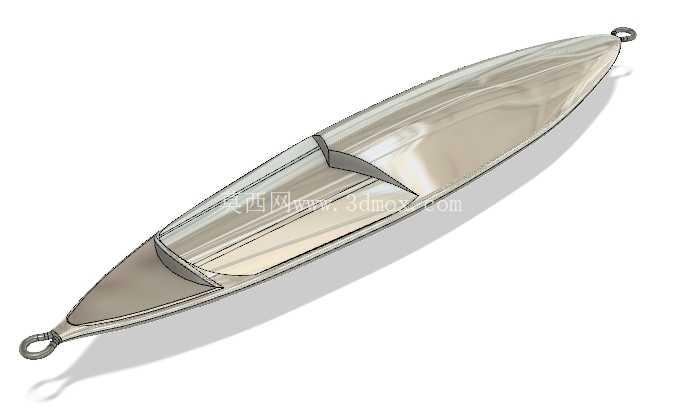

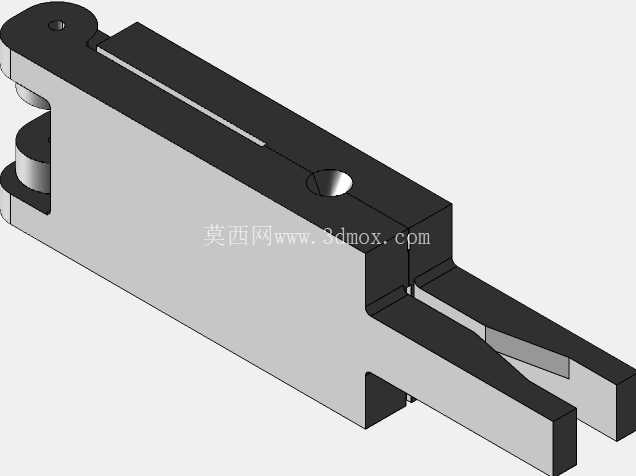

　　这款模具针对路亚钓法中常用的颤泳泳姿硬饵钩体开发，核心服务于户外垂钓装备的量产加工环节，适配FL400规格钢丝插件的预埋注塑工艺，解决传统铅坠钩体配重不均、泳姿偏移的行业痛点。从实际应用场景来看，颤泳型路亚饵在淡水钓场针对翘嘴、鲈鱼等掠食性鱼类时，需要在匀速收线过程中产生高频左右摆动的颤动感，钩体作为饵的核心配重与连接骨架，其外形精度直接决定饵的水下姿态，这也是这套模具设计的核心出发点。模具型腔采用整体式铣削加工，分型面沿着饵体最大轮廓线设置，避开饵体表面的反光棱边，避免合模飞边残留在饵的外观面，减少后续抛光工序的工作量。模腔内部预留了钢丝插件的定位槽，两端的挂环位置设置了精准的定位销，注塑时可以将FL400规格的镀锌钢丝提前卡入定位槽，合模后钢丝不会被注塑料流冲偏，保证两端挂环的同轴度控制在0.1mm以内，避免后续组装时线环卡滞、拉力不足的问题。从结构设计思路上，这套模具采用1出2的型腔布局，流道采用梯形截面的冷流道设计，浇口设置在饵体尾部的非外观面，采用潜伏式浇口结构，开模时浇口可以自动切断，不需要人工修剪，大幅提升量产效率。

　　模温控制系统采用环绕式水路，距离型腔壁的距离保持在12-15mm之间，水路直径8mm，保证注塑过程中型腔各区域温度差控制在±5℃以内，避免ABS或锌合金注塑料冷却不均导致的饵体变形，保证每个成型的钩体配重偏差控制在0.2g以内，这一精度直接决定了路亚饵在水下的颤泳频率稳定性——如果配重偏差超过0.3g，饵在收线时会出现侧翻、泳姿跑偏的问题，完全无法达到诱鱼效果。在安装边界与尺寸适配方面，这套模具可以直接安装在标准120吨卧式注塑机上，模架采用标准龙记模架，定位圈直径100mm，浇口套球面半径SR19，适配主流注塑机的射嘴规格，不需要额外改装设备。

　　模具的开模行程设置为180mm，顶出结构采用顶板顶出，顶杆分布在饵体两端的挂环位置以及饵体中部的加强筋处，顶出行程25mm，保证成型后的钩体可以顺利脱模，不会出现顶白、变形的问题。针对颤泳饵的外形特征，模腔表面做了镜面抛光处理，部分模拟鱼鳞的纹理区域采用电火花蚀纹处理，成型后的钩体不需要额外做表面处理就可以直接进入后续的喷漆、组装工序。从实际生产的角度考量，这套模具的导向机构采用导柱导套配合，导柱直径20mm，设置在模架四个角位，合模时的定位精度可以达到0.02mm，避免长期生产过程中出现型腔错位的问题。排气槽开设在分型面的饵体头部位置，排气槽深度0.02mm，宽度5mm，可以快速排出型腔内的空气，避免注塑时出现缺胶、烧焦的缺陷。

　　在日常生产维护中，模具的型腔镶件采用可拆卸结构，当生产不同配重规格的颤泳钩时，只需要更换对应的型腔镶件以及钢丝定位块，不需要更换整套模架，大幅降低多规格产品的开模成本。这套模具成型的钩体，两端挂环可以直接连接路亚线组与三本钩，中部的卡槽可以直接插接硬质塑料饵身，不需要额外做粘接或者铆接工序，组装效率比传统分体式钩体提升40%以上，同时整体式的配重结构也提升了饵的整体强度，中鱼时不会出现钩体脱落、饵身断裂的问题，适配国内多数路亚饵生产厂商的现有组装流水线，不需要调整现有工序流程就可以直接投入量产。
