竞技反曲弓ILF接口专用舵柄连接螺栓

在竞技射箭器材的结构体系中，弓把与弓臂的连接紧固件是直接影响器材调校精度、射击一致性与使用安全性的核心受力零件，本次建模的这款螺栓正是针对奥林匹克规格ILF可拆卸式竞技反曲弓开发的专用舵柄连接紧固件。从实际赛场与日常训练的应用场景来看，这类螺栓需要长期承受弓片形变产生的周期性交变拉压载荷，同时还要满足射手反复调校弓臂磅数、调整中心线位置时的频繁拆装需求，因此其结构尺寸、配合精度、受力设计都有别于普通通用紧固件。

从产品功能特性来看，这款螺栓承担着双重核心作用：一是作为ILF接口的核心锁紧件，将弓臂与弓把的舵柄安装位牢牢固定，保证弓片储能释放过程中连接位不出现位移、旷量，避免因连接松动导致的射箭精度偏差甚至器材损坏；二是作为调校基准件，螺栓的安装同轴度、端面贴合度直接决定弓臂的左右、上下初始位置，是射手进行中心线校准、 tiller 调校的基础定位零件。螺栓头部采用大直径盘头设计，内凹3/6英寸内六角驱动孔，既可以使用标准英制内六角扳手施加足够的锁紧扭矩，又能保证驱动孔与扳手的配合深度足够，避免频繁拆装过程中出现滑牙、拧圆的问题；盘头的大端面可以在锁紧时均匀压合弓臂安装位的垫片，将锁紧力分散到更大的接触面积上，避免局部应力集中压伤弓臂的铝合金或碳纤维安装面。

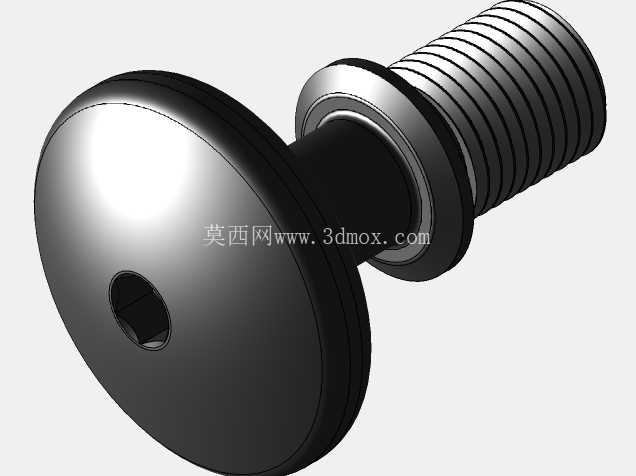

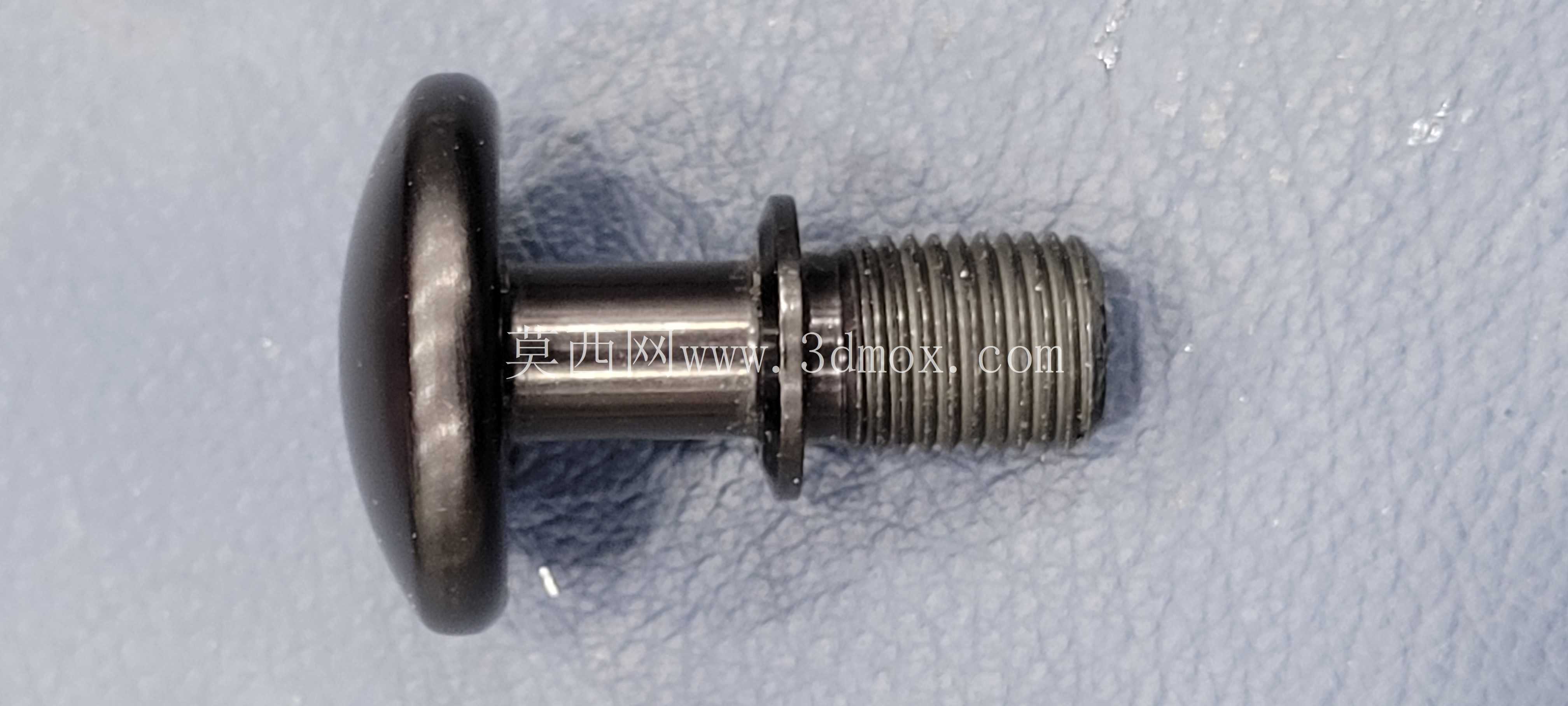

从设计思路层面，这款螺栓完全参照现有量产竞技级反曲弓配套螺栓的实测尺寸进行逆向建模，没有做多余的结构改动，完全匹配ILF接口的通用安装规范。螺纹段采用12mm×1.25的细牙螺纹设计，细牙螺纹的螺距更小，螺纹升角更低，不仅具备更好的自锁性能，在交变载荷下不容易出现松脱，还能实现更精细的锁紧位置调整，方便射手在调校过程中精准控制锁紧程度，匹配不同厚度的安装垫片与弓臂接口公差。螺栓光杆段与螺纹段之间设计有一体成型的轴肩，轴肩端面经过平面度处理，锁紧时轴肩端面与安装垫片紧密贴合，既可以起到轴向定位的作用，保证螺栓拧入深度的一致性，又能避免螺纹末端直接挤压安装面造成螺纹损伤。光杆部分的直径与弓臂安装孔的间隙控制在合理公差范围内，既保证拆装时的顺畅性，又不会因为间隙过大导致弓臂安装后出现径向晃动。

从外形尺寸与安装边界来看，螺栓的总长度、盘头直径与厚度、轴肩尺寸、螺纹有效长度都严格匹配主流Hoyt系列ILF接口反曲弓的安装空间：盘头直径足够覆盖安装位的压力分散区域，同时不会突出弓把侧面过多影响射手持弓手感；螺纹有效长度既保证能完全拧入弓把的螺纹孔实现足够的啮合扣数，又不会因为螺纹过长顶到弓把内部的其他结构；光杆段的长度刚好匹配弓臂安装位的通孔深度与垫片厚度，锁紧后轴肩能完全压合垫片，不会出现虚位。建模过程中对螺纹牙型、内六角驱动孔的棱角、盘头与光杆的过渡圆角都做了精准还原，过渡圆角的设计可以有效降低螺栓头部与杆部连接位置的应力集中系数，提升螺栓的疲劳强度，应对弓片反复储能释放带来的循环载荷。在实际安装使用时，这款螺栓需要配合对应规格的平垫片使用，垫片位于轴肩与弓臂安装面之间，进一步分散锁紧压力，同时避免螺栓转动时摩擦刮伤弓臂表面；锁紧扭矩需要控制在竞技反曲弓配件推荐的范围内，扭矩过大可能导致螺纹滑牙、弓臂安装位压裂，扭矩过小则可能出现射击过程中螺栓松脱的安全隐患。对于器材调校人员来说，这款螺栓的尺寸一致性直接影响调校效率，精准的建模尺寸可以为后续的配件替换、改装设计、3D打印定制垫片提供准确的三维基准，也能帮助结构设计从业者理解体育器材类专用紧固件的设计逻辑——这类零件不需要追求过高的强度冗余，而是要在重量、尺寸、受力、操作便利性之间找到最优平衡，完全匹配专项运动器材的特定使用需求。
