九挡位赛车用顺序换挡变速传动结构

　　这套顺序变速传动结构，核心适配场地竞速类赛车的动力传输场景，在赛事工况下需要承受高转速输入下的大扭矩传递，同时满足车手快速换挡的操作需求，相比传统手动变速箱的H型换挡结构，顺序式的换挡逻辑能大幅缩短换挡行程，减少车手在激烈驾驶过程中的动作幅度，避免误操作的同时提升换挡响应速度。从结构布局来看，整套变速机构采用平行轴式齿轮排布，输入轴与输出轴平行布置，不同齿数的传动齿轮沿轴向依次排布，通过换挡拨叉带动结合套实现不同齿轮副的动力接合，整套结构共设置9个传动挡位，其中包含8个前进高速挡位与1个倒挡，能够覆盖赛车从起步加速到极速行驶的全转速区间扭矩输出需求，不同挡位的齿轮比经过梯度匹配，保证换挡过程中发动机转速落差处于合理区间，避免动力衔接出现明显顿挫。

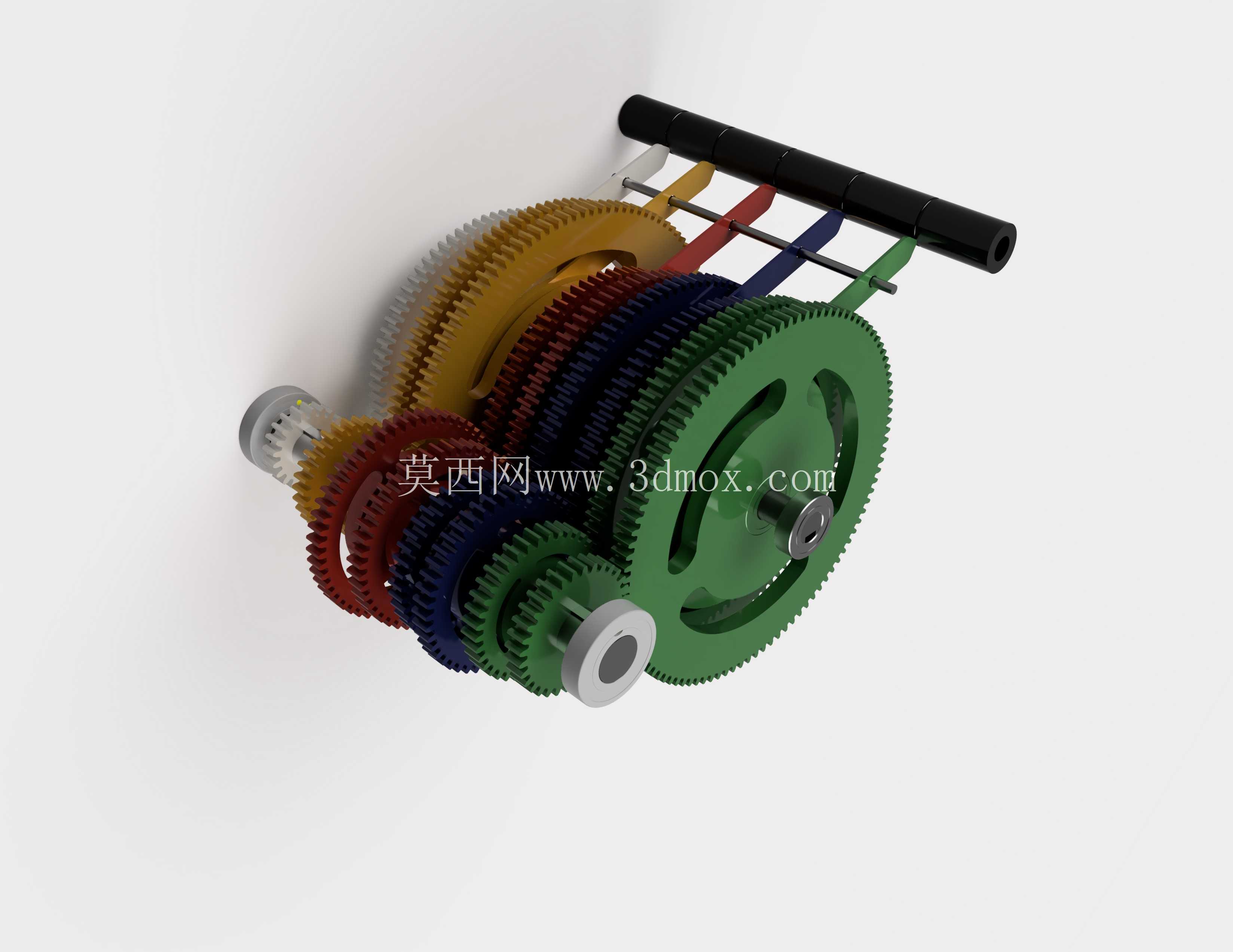

　　设计过程中，齿轮的模数选择经过扭矩校核，大扭矩传递工况下的低速挡采用更大模数的齿轮齿形，保证齿根弯曲强度满足冲击载荷要求，高速挡齿轮则采用相对较小的模数，在保证强度的前提下降低齿轮运转的转动惯量，减少高转速下的搅油损失与传动噪音。换挡拨叉的排布沿换挡轴轴向依次布置，换挡轴的转动角度与拨叉的移动行程做了对应匹配，每一个换挡行程对应一个挡位的切换，避免跳挡或脱挡问题出现，换挡轴端部预留的操纵杆安装位，可直接适配赛车驾驶舱内的换挡杆安装，操纵力经过杠杆比匹配，保证车手换挡时的操作力度处于舒适区间，不会因为操作力过大增加驾驶负担。

　　整套机构的安装边界围绕赛车传动舱的空间尺寸做了适配，输入轴端预留的连接法兰可直接与离合器输出端对接，输出轴端的连接结构可适配传动轴的安装需求，齿轮组的轴向总长度控制在紧凑范围内，不会占用过多底盘布置空间，齿轮啮合侧隙经过合理设定，既保证高速运转下不会出现卡滞，也能避免侧隙过大导致的传动冲击。在实际应用场景中，这类顺序变速箱除了场地赛车使用外，也可适配部分高性能改装车辆、小型竞速特种车辆的传动系统，结构上没有复杂的液压或电子控制单元，纯机械结构的传动方式可靠性更高，在高强度赛事工况下的故障率更低，维护过程中只需要定期检查齿轮磨损情况与换挡机构的间隙即可，不需要复杂的标定调试。

　　齿轮的齿向做了微观修形处理，能够抵消高负载下齿轮轴的挠曲变形带来的偏载问题，提升齿轮的接触强度，延长整套传动机构的使用寿命，换挡结合套采用齿端倒角设计，换挡过程中能够更顺畅地与齿轮结合齿接合，减少打齿风险。整套传动结构的润滑方式采用飞溅润滑，壳体内部的润滑油在齿轮旋转过程中被带至各个啮合点与轴承位置，不需要额外设置强制润滑油路，进一步简化了结构复杂度，降低了整体重量，对于对重量敏感的竞速车辆来说，更轻的传动机构重量能够优化整车的轴荷分配，提升操控表现。
