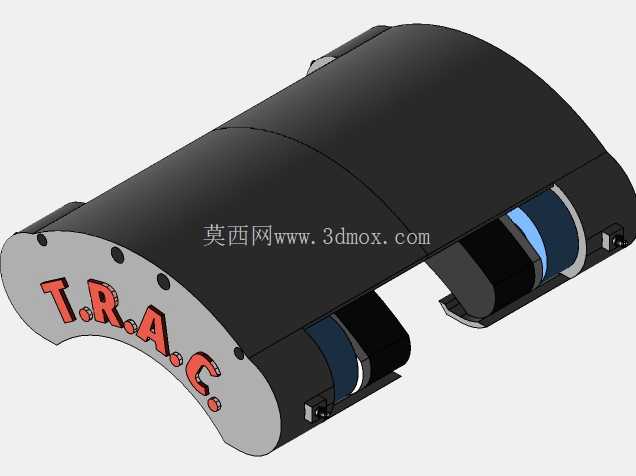

适配F1赛事轮组的高性能前后刹车卡钳结构

这套刹车卡钳结构的核心应用场景聚焦于方程式赛车的轮边制动系统，针对场地竞速类赛事中高频次、大负荷的制动需求做了定向结构优化，区别于民用车辆的制动卡钳，其设计逻辑完全围绕赛事工况下的制动力输出稳定性、热衰退抗性以及轻量化需求展开。从实际装车用途来看，该卡钳需要在赛车从极速状态大幅减速的过程中，通过液压缸推动刹车片夹紧刹车盘，将车辆的动能转化为摩擦热能耗散，同时要保证连续多圈制动下的制动力输出线性度，避免出现制动脚感突变、制动力衰减等影响操控安全的问题。

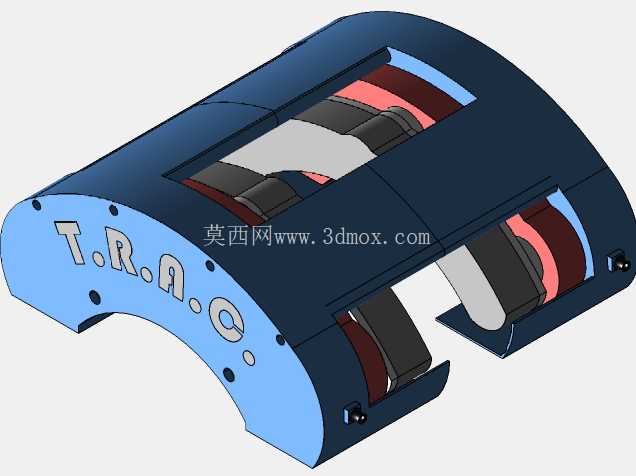

从功能特性层面拆解，这套卡钳采用多活塞对向布局结构，剖视图中可见的多组液压缸能够在制动时向刹车片施加均匀的压紧力，避免刹车片偏磨导致的接触面积下降，同时结构设计中预留了刹车片磨损后的补偿空间，不需要频繁拆解卡钳即可完成刹车片的间隙调整与更换作业。卡钳本体的弧形轮廓完全匹配对应规格轮圈的内部安装空间，外侧的安装孔位按照赛事标准的轮边安装点坐标设计，能够直接适配2018年及之前规格的F1赛车前轮、后轮的安装接口，不需要额外制作转接支架即可完成装车。

设计思路上，首先围绕制动需求做了制动力矩的匹配计算，结合赛事中赛车的整车重量、最高时速、轮胎抓地力极限，确定了液压缸的总活塞面积、刹车片的摩擦面积参数，保证卡钳能够输出足够的制动力让轮胎达到抱死临界状态，充分利用轮胎的抓地极限。其次考虑到制动过程中产生的大量热量，卡钳的壳体结构做了对应的散热通道设计，刹车片与卡钳壳体之间预留了足够的空气流通间隙，能够在车辆行驶过程中利用流经轮组的气流带走摩擦产生的热量，降低制动液高温汽化、刹车片摩擦系数衰减的风险。结构上还做了对应的刚度优化，在保证整体重量控制在赛事要求范围内的前提下，通过壳体的加强筋布局提升卡钳的整体刚度，避免大制动力下卡钳出现形变导致的刹车片贴合不良、制动脚感偏软的问题。

从安装边界尺寸来看，卡钳的整体外轮廓弧度严格对应轮圈的内侧半径，安装后卡钳最外侧与轮圈辐条内侧预留了足够的安全间隙，不会在车轮跳动、转向过程中出现运动干涉；卡钳的内侧与转向节、悬挂摆臂之间也预留了对应的装配空间，拆装刹车片、更换制动管路时不需要整体拆卸卡钳即可完成作业。液压缸的油路接口采用赛事标准的接头规格，能够直接匹配制式的赛车制动管路，制动衬套的尺寸也对应标准规格的赛事刹车片，后期维护时可以直接选用通用的赛事级摩擦片配件，不需要单独定制非标零件。

在实际的建模过程中，结构细节上还考虑了刹车片磨损后的行程补偿，活塞的伸出量预留了足够的冗余，能够覆盖刹车片从全新厚度到磨损极限的全行程需求，不需要在赛事中途调整卡钳位置。卡钳表面的标识区域做了平整化设计，既可以用于标注产品标识，也不会在结构上产生应力集中点，避免长期大负荷工况下出现壳体开裂的问题。整体结构的装配逻辑采用分体式壳体设计，通过高强度螺栓将两侧壳体连接为整体，既保证了装配精度，也方便后期拆解维护内部的活塞、密封件等易损部件。
