16比1减速摆线齿轮传动箱结构设计

项目分类:减速机 发布时间:2024-11-21 ID:803305
  • 16比1减速摆线齿轮传动箱结构设计

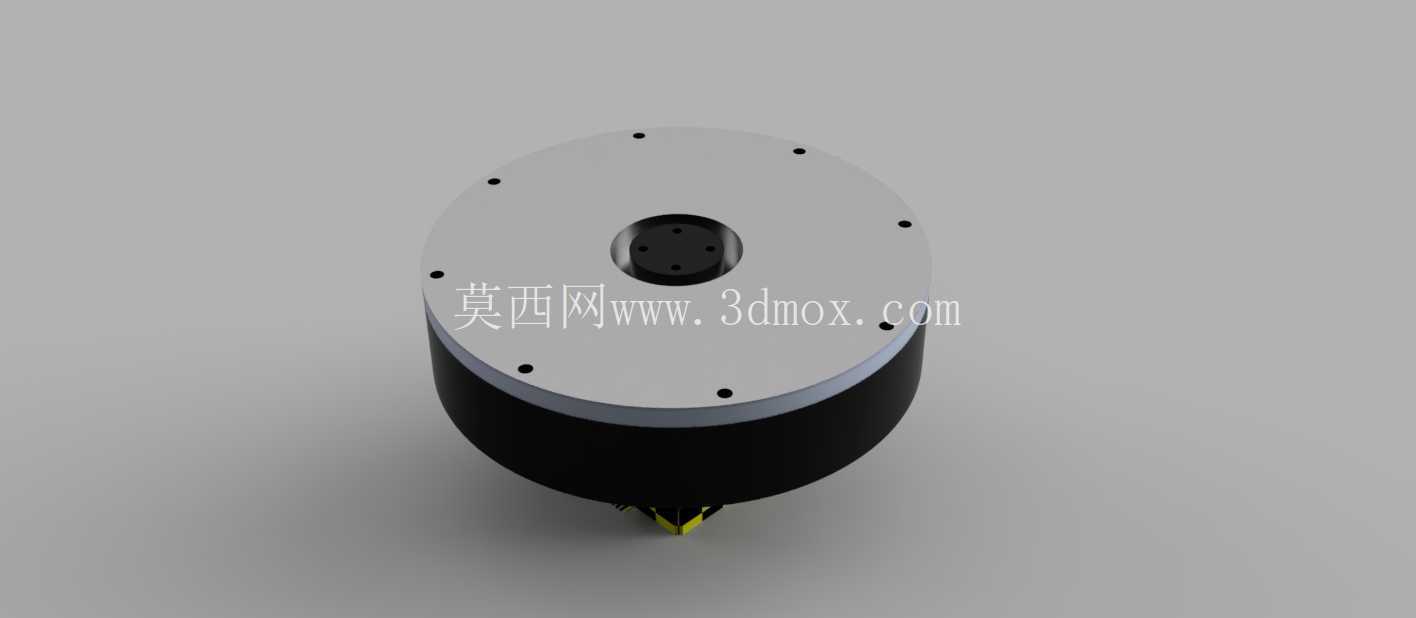

  在桌面级协作机器人关节、四足步行机器人腿部驱动、小型自动化转台分度单元这类对安装空间、传动回差、减速比有多重严苛要求的场景里,常规行星减速箱往往很难同时兼顾小体积、大减速比、低背隙的需求,摆线针轮传动结构的减速箱恰恰能填补这部分选型空白。这款16减速比的摆线齿轮箱,采用单级摆线传动架构,没有多级行星轮系的累积间隙问题,整体传动链更短,刚性表现更突出。从结构布局来看,整个箱体采用圆柱式外形设计,上端面均匀分布8个安装螺纹孔,孔位分度圆与输出轴保持严格同轴,安装时可以直接通过端面螺钉与负载端法兰对接,不需要额外设计转接工装,输出端采用中心凸台轴结构,轴径与安装止口做了同轴度公差约束,能保证负载安装后的回转精度,避免偏心带来的运转振动。

  输入端位于箱体下端,采用小直径输入轴设计,可直接与伺服电机、步进电机的输出轴通过联轴器对接,输入轴的支撑采用一对深沟球轴承,能承受输入端的径向跳动,保证摆线轮运转的平稳性。设计过程中,摆线轮的轮廓修形是核心环节,不同于普通渐开线齿轮的啮合方式,摆线轮与针齿销的啮合是多齿同时接触,理论上近半数齿能同时参与传力,因此单齿承受的载荷更小,抗冲击能力更强,针对机器人关节频繁正反转的工况,特意对摆线轮齿廓做了微量等距修形,既消除了传动过程中的齿面干涉,又把回程间隙控制在极小范围内,不会出现正反转切换时的空程误差。

  箱体的外壳采用阶梯式圆柱结构,上端大直径法兰段用于安装固定,下端小直径段容纳输入轴承与偏心套,整体轴向尺寸紧凑,径向尺寸也控制在较小范围,能直接嵌入机器人手臂的关节内腔,不会占用过多外部空间,相比同减速比的行星减速箱,轴向长度能缩短近三分之一,非常适合对空间尺寸敏感的关节集成场景。从实际使用的角度看,这类摆线减速箱不存在反向驱动的自锁问题?不对,实际测试中,当输出端承受负载时,输入端很难被反向带动,也就是具备无反向驱动的特性,这一点对于机器人关节的位置保持非常重要,当电机处于抱闸状态甚至断电时,机械臂不会因为自身重量或者外力负载出现位置滑移,不需要额外加装制动机构就能实现位置锁定,能简化关节的整体结构设计。传动效率方面,单级摆线传动的效率能维持在较高水平,因为多齿啮合的载荷分布均匀,齿面摩擦损耗控制得当,长时间运转下的温升也比蜗轮蜗杆类减速箱更低,适合连续运转的自动化工位使用。安装边界上,需要注意输入端与电机的对接同轴度,虽然输入轴承能承受一定的偏心量,但过大的同轴度误差会加剧偏心套轴承的磨损,缩短使用寿命;输出端连接负载时,要避免超过额定的径向载荷与轴向载荷,因为输出端的支撑轴承是按照额定负载选型的,过载会导致轴承提前失效,影响传动精度。在日常的结构选型中,如果是用于小型SCARA机器人的Z轴旋转、AGV小车的舵轮驱动、精密检测设备的回转工作台,这款摆线齿轮箱的参数都能匹配需求,它的单级16减速比可以搭配常见的200W、400W伺服电机,输出转速与扭矩刚好覆盖这类场景的常用区间,不需要额外增加减速级。另外,箱体的密封结构采用内置O型圈密封,能防止内部润滑脂泄漏,同时阻挡外部粉尘进入啮合腔,在普通工业车间环境下不需要额外做防护处理,维护周期更长,只需要定期补充润滑脂就能保证长期稳定运转。

  不同于谐波减速器的柔轮结构存在疲劳寿命问题,摆线齿轮箱的核心传动部件都是刚性金属件,抗冲击能力更强,在存在瞬时冲击载荷的工况下,比如四足机器人落地时的腿部冲击,摆线结构的可靠性要高于谐波传动,不会出现柔轮断裂的失效风险。设计建模过程中,需要重点关注偏心套的偏心距尺寸、摆线轮的齿形参数、针齿销的分布精度,这几个参数直接决定了传动的回差大小与运转平稳性,每个零件的公差配合都要按照精密传动的要求设定,比如针齿销与针齿壳的配合采用过渡配合,避免销钉出现窜动,摆线轮与偏心套轴承的配合采用小间隙配合,保证运转灵活又不会出现偏心晃动。
