ACR五毫米堆叠式限位垫片结构

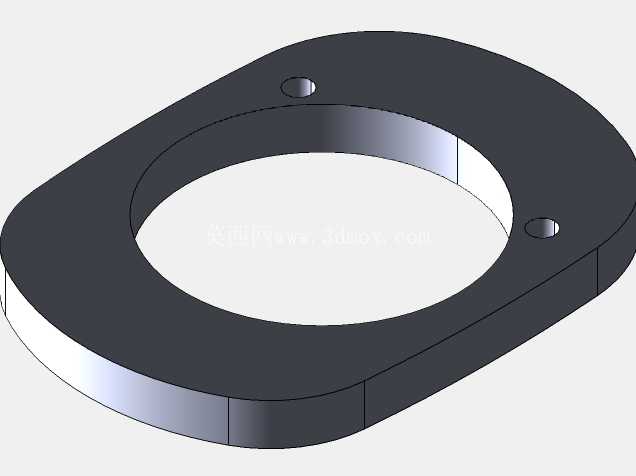

　　在通讯设备、户外电子终端的装配场景中，垫片类零件往往是容易被忽略但直接影响装配精度与长期可靠性的核心小件，这款5mm厚度的垫片结构，主要用于ACR类部件的安装间隙补偿与轴向限位，解决多组件堆叠装配时的轴向窜动、间隙不均问题。从结构设计来看，主体采用带单侧延伸耳的环形基体，环形内孔为核心避让空间，用于穿过对应安装轴或者对接接头，保证配合部件的同轴度要求；延伸耳上设置两个定位销孔，用于装配时的周向定位，避免垫片在长期受振动工况下出现周向转动，保证装配位置的一致性。设计时将垫片主体厚度设定为5mm，是经过装配公差链核算得出的补偿值，刚好填补相邻两个组件之间的预留安装间隙，既不会因为垫片过厚导致组件装配压合过紧损伤配合面，也不会因为厚度不足出现装配后松动旷量。垫片的基体边缘做了小尺寸倒角处理，去除冲压或者机加工后的锐边毛刺，避免装配时刮伤相邻组件的表面涂层或者密封件，同时也能在装配导入时起到导向作用，降低装配对位的难度。

　　从安装边界来看，环形内孔的直径匹配对应对接部件的外径，单边预留0.1mm的装配间隙，保证安装时可以顺利套入，不会出现卡滞；延伸耳的外轮廓尺寸严格适配安装基座的预留槽位，两个销孔的中心距与基座上的定位销位置完全对应，装配时只需将销孔对准定位销推入即可完成定位，不需要额外调整角度，能有效提升批量装配的效率。实际应用中，这类垫片常被用在户外通讯基站的射频模块装配、手持通讯终端的内部组件固定场景，尤其是在有抗振动要求的安装工况下，带定位销孔的垫片相比普通平垫片，能避免长期振动下垫片移位导致的间隙变化，保证组件之间的接触压力稳定。

　　建模过程中，优先保证了安装配合面的平面度要求，两个平行端面的平面度公差控制在0.05mm以内，避免因为垫片端面不平导致装配后组件出现倾斜，影响对接精度；销孔的位置度公差控制在0.08mm以内，保证和基座定位销的顺畅配合，不会出现销孔错位无法装入的问题。考虑到这类垫片在实际使用中可能需要多片堆叠调整总间隙，设计时在垫片单侧预留了堆叠销钉的安装位置，虽然当前模型未构建销钉结构，但已经预留了对应的销钉安装凸台位置，后续如果需要多片堆叠使用，只需在对应位置加装销钉，就能实现多片垫片的周向固定，避免堆叠的垫片之间出现相对转动。

　　垫片的整体轮廓做了轻量化的切边处理，在保证结构强度的前提下，去除了非配合区域的多余材料，既降低了零件自身重量，也减少了加工时的材料损耗，适合批量生产。从受力角度分析，垫片主要承受轴向的压合力，因此环形基体的厚度足够承受常规装配下的压应力，不会出现压溃变形的问题；延伸耳部分因为要承受定位销的剪切力，所以在耳片和环形主体的连接位置做了圆角过渡，避免应力集中导致耳片断裂，提升零件的抗疲劳性能，适配户外长期使用的工况要求。
