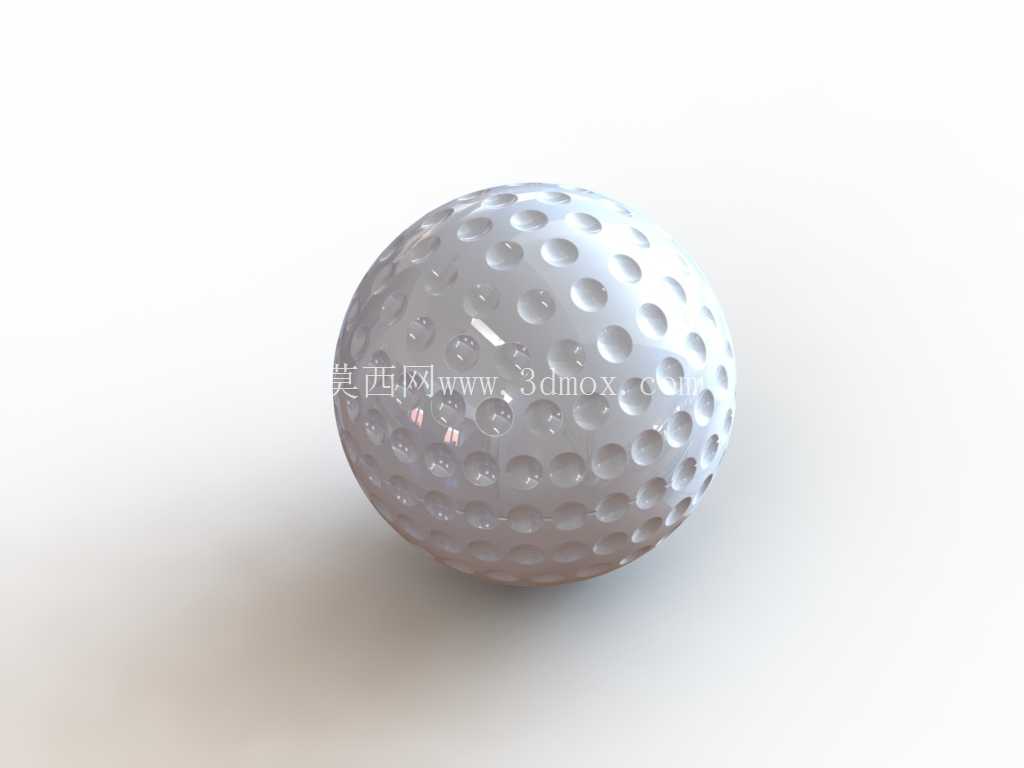

带凹坑纹理的实心高尔夫运动用球结构

日常做运动器材类结构建模时，高尔夫球是很典型的球面特征练习案例，很多刚接触曲面建模的工程师都会拿它练手，毕竟均匀分布的凹坑特征很考验阵列、曲面裁剪的基本功。实际应用里，这种带凹坑的球体核心作用是优化飞行过程中的空气动力学表现，和光滑球面相比，凹坑结构能让球体在高速飞行时让边界层空气形成湍流，延后气流分离点，大幅降低压差阻力，同时还能提升升力表现，让击球后的飞行距离更远、轨迹更稳定，这也是为什么所有正式比赛用的高尔夫球都会做这种表面凹坑设计，而非光滑球体。

从设计思路上来说，首先要确定球体的基础直径，常规比赛用高尔夫球的直径不小于42.67mm，建模时一般取整到42.7mm作为基础球体的尺寸，保证符合通用的赛事规格要求，实心结构的设计是为了匹配击球时的冲击受力需求，整体采用均质的实心内核加外层包覆的结构逻辑，建模时先做基础实心球体，再处理表面的凹坑特征。凹坑的设计不是随意排布的，首先要确定单个凹坑的参数，常规凹坑是球面凹陷，直径在3-5mm之间，凹陷深度在0.15-0.3mm区间，深度太浅起不到扰流作用，太深会增加飞行时的摩擦阻力，反而影响飞行表现。

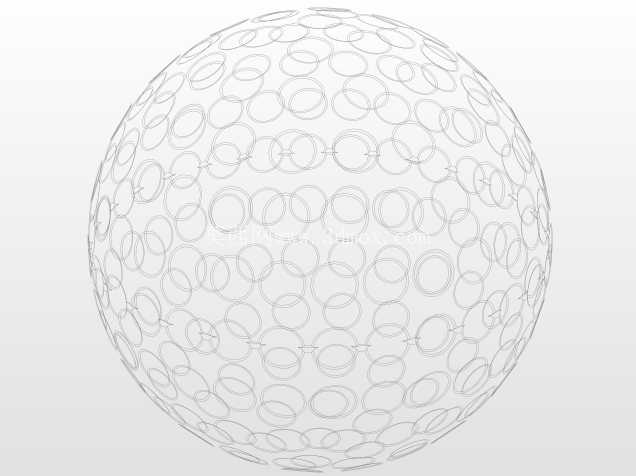

排布凹坑的时候，要考虑球面的均匀分布，不能出现局部特征过密或者过疏的情况，一般采用多面体投影阵列的方式，先把球体做内接正多面体分割，把每个面的中心作为凹坑的定位基准，再通过圆周阵列、球面阵列的方式把单个凹坑特征铺满整个球面，之后还要做特征的圆角过渡，避免凹坑边缘出现尖锐棱角，不然实际生产时模具脱模会有问题，击球时也容易出现应力集中导致外层破损。很多新手建模时容易犯的错是直接做线性阵列再投影到球面，这样会导致两极位置的凹坑变形严重，分布密度和赤道位置差异过大，不符合实际产品的设计要求，正确的做法是先做球面的UV分割，保证每个凹坑的中心距偏差控制在0.1mm以内，整个球面的凹坑数量一般在300-500个之间，不同品牌的产品会根据自己的空气动力学测试结果调整凹坑的数量、深度和排布方式，但核心的均匀分布逻辑是一致的。

从安装和适配边界来说，这种球体不需要额外的安装结构，本身是独立的运动耗材，建模时要保证整个球体的圆度公差控制在0.05mm以内，重量控制在45.93g以内，符合赛事的规范要求，表面的凹坑边缘要做R0.2左右的圆角过渡，保证外层包覆的材质能够均匀附着，不会在凹坑边缘出现壁厚不均的情况。实际生产中这种球体一般采用橡胶内核加Surlyn材质外层的结构，建模时还要考虑外层包覆的壁厚，一般外层厚度在1-2mm之间，凹坑特征是做在外层表面的，不会穿透到内核部分，保证内核的结构完整性，承受击球时瞬间的数吨冲击力不会出现变形破损。

另外在做渲染和结构验证的时候，要注意凹坑的光影表现，因为凹坑是球面凹陷，在不同角度的光线下会形成均匀的光影过渡，建模时如果凹坑的曲率不连续，就会出现光影断层，影响后续的渲染效果和模具加工的精度，所以做完阵列之后一定要做整体的曲面曲率检查，保证整个球面的G2连续，没有突兀的曲率变化。很多工程师在做这类球面特征建模时，容易忽略特征之间的衔接，导致相邻凹坑之间出现尖锐的凸棱，实际生产时这些凸棱会在击球时最先磨损，严重影响产品的使用寿命，所以在特征完成后一定要做全局的圆角处理，把所有凸棱位置都做平滑过渡，保证整个球面除了凹坑的凹陷之外，凸起位置都是平滑的圆弧面。

从功能特性上来说，这种实心结构的高尔夫球相比早期的羽毛填充、橡胶缠绕结构，耐用性提升非常明显，能够承受数百次的高速击球冲击不会出现开裂、变形，表面的凹坑结构除了优化空气动力学表现之外，还能在击球时增加和球杆杆面的摩擦力，让球体获得更稳定的旋转，帮助球员更好地控制击球的落点和倒旋，这也是为什么凹坑设计一直沿用至今的核心原因。建模过程中还要考虑后续的模具拆分，因为高尔夫球是注塑成型的，分型面一般选在球体的赤道位置，所以排布凹坑的时候要注意分型面位置的凹坑不能出现倒扣，不然模具无法正常脱模，分型面位置的凹坑要做适当的位置调整，保证分型线能够平滑穿过，不会在凹坑中间出现分型错位，影响产品的外观和使用性能。
