水泵用金属曲面叶片叶轮结构设计

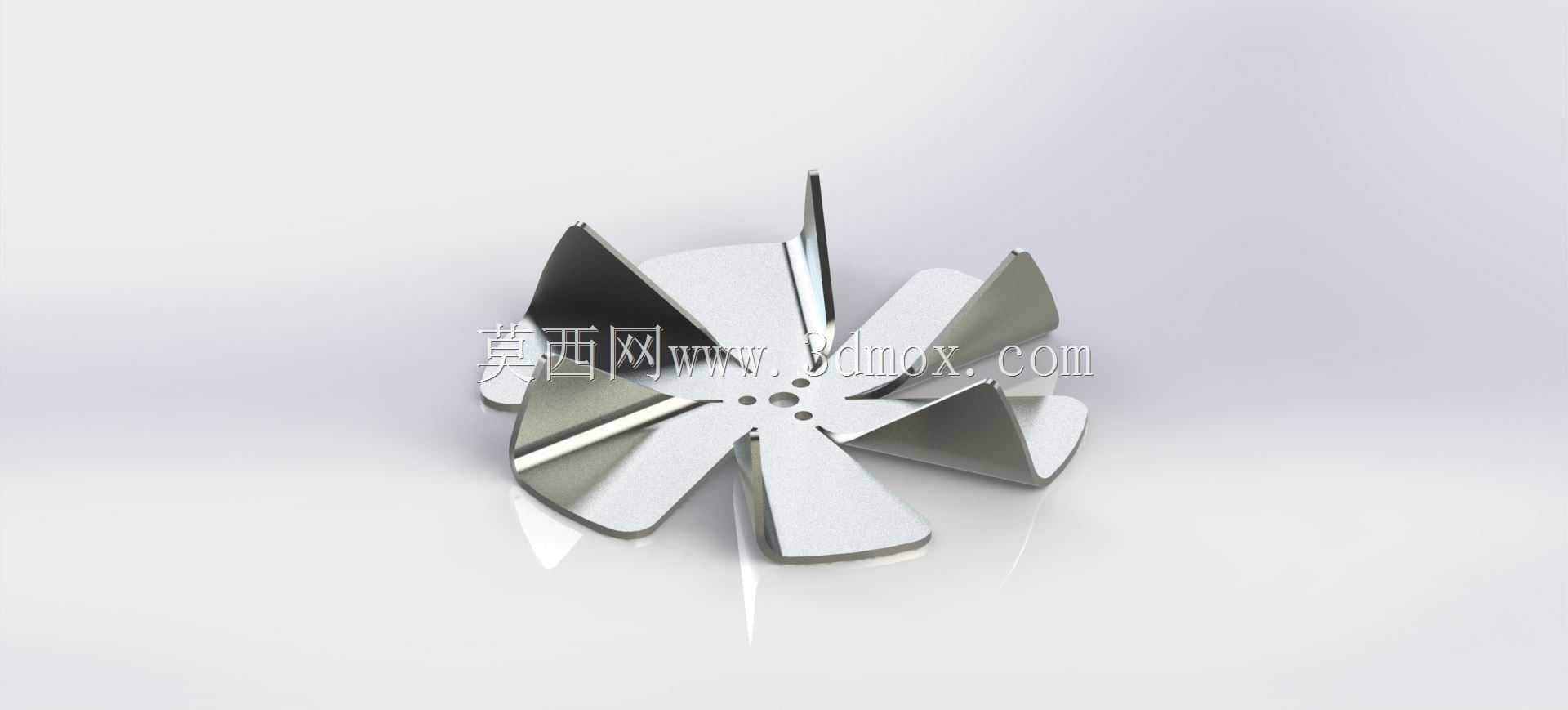

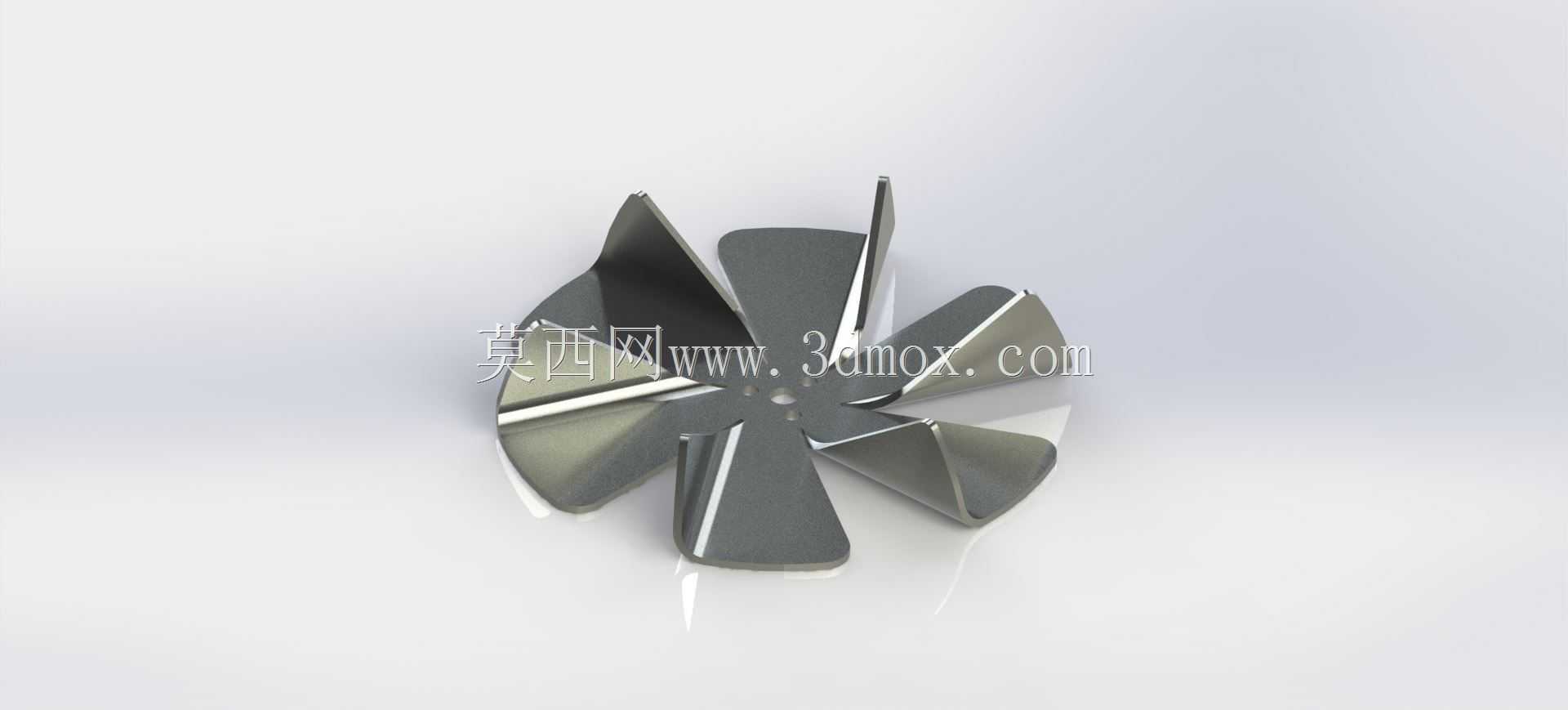

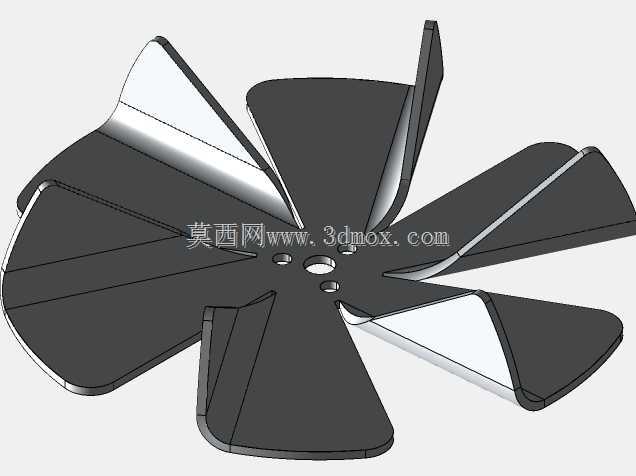

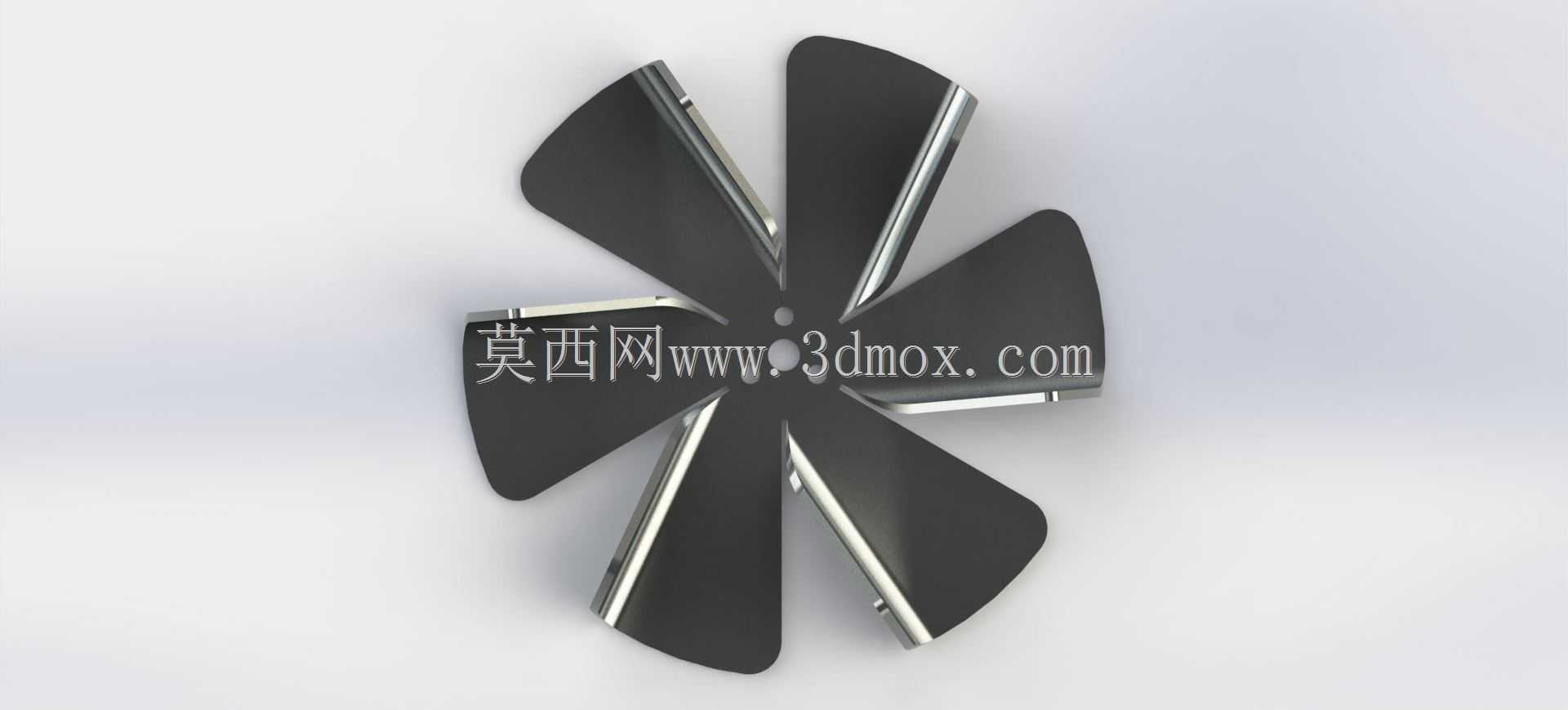

　　这款叶轮是离心泵类水力设备的核心过流做功部件，日常在民用供水、工业循环水输送、暖通系统水循环、小型农田排灌等场景中，直接决定泵组的水力效率与运行稳定性。从结构设计逻辑来看，整体采用后弯式扭曲叶片构型，共设置7片等距分布的金属叶片，叶片型线沿轮毂径向从进口到出口做连续曲面扭转，这种设计是为了匹配流体从轴向进入叶轮后转向径向流出的运动轨迹，减少流体在叶轮流道内的撞击损失与脱流风险，避免运行过程中出现明显的水力脉动，降低泵组的振动与噪音水平。

　　叶轮中心设置标准的轮毂安装孔，孔位周边预留了与泵轴配合的定位贴合面，安装时需要保证叶轮端面与泵轴轴线的垂直度公差控制在0.02mm以内，否则高速旋转时会产生偏心扰动，直接影响机械密封的使用寿命，严重时甚至会造成泵轴弯曲变形。叶片与轮毂的连接位置做了平滑圆弧过渡，没有直角突变结构，一方面是为了减少应力集中，避免长期交变载荷下出现焊缝开裂或者叶片断裂的问题，另一方面也能减少流道内的漩涡死区，提升过流能力。从安装边界来看，叶轮的整体外径适配常规小流量单级离心泵的泵腔尺寸，安装时需要核对叶轮出口宽度与泵体蜗室流道的对中精度，偏差过大会造成流体冲击蜗室壁面，额外消耗轴功率。

　　叶片的进口边做了薄化修型处理，能够降低流体进入叶轮流道时的排挤系数，提升泵组的抗气蚀性能，在实际选型匹配时，需要根据泵的设计扬程、流量参数调整叶片出口安放角，这款叶轮的叶片出口角适配中等比转速的离心泵工况，在额定流量点附近的水力效率处于较高区间。叶轮的后盖板位置做了平衡孔的预留设计，能够平衡叶轮前后盖板的压力差，降低轴向力对轴承组件的载荷，延长轴承的维护周期。在三维建模过程中，叶片的曲面构建需要严格按照水力设计的木模图截线做放样处理，保证每个截面的型线偏差不超过0.1mm，否则会造成流道内流速分布不均，出现局部低压区诱发气蚀，长期运行会在叶片表面出现蜂窝状的气蚀损伤，缩短叶轮的更换周期。

　　金属材质的选型一般匹配输送介质的特性，输送常温清水时采用普通铸钢或者不锈钢冲压焊接结构即可，如果输送带有弱腐蚀性的工业废水，则需要选用304或者316L不锈钢材质，同时叶片表面需要做抛光处理，降低表面粗糙度，减少介质流动的摩擦阻力，也能避免杂质在流道内结垢附着，长期运行后依然能保持稳定的水力性能。实际装配过程中，叶轮与泵轴的配合一般采用H7/k6的过渡配合，配合面需要涂抹润滑脂方便后期拆卸维护，叶轮锁紧螺母的拧紧方向需要与泵轴旋转方向相反，避免运行过程中螺母松动脱落造成叶轮窜动，碰擦泵体或者密封环。这款叶轮的流道宽度设计兼顾了小流量工况下的稳定性，不会在流量低于额定值30%的时候出现明显的驼峰特性，能够保证供水系统在流量调节过程中运行平稳，不会出现压力大幅波动的问题，适合配套在对供水压力稳定性有一定要求的楼宇供水、设备冷却循环等场景中。
