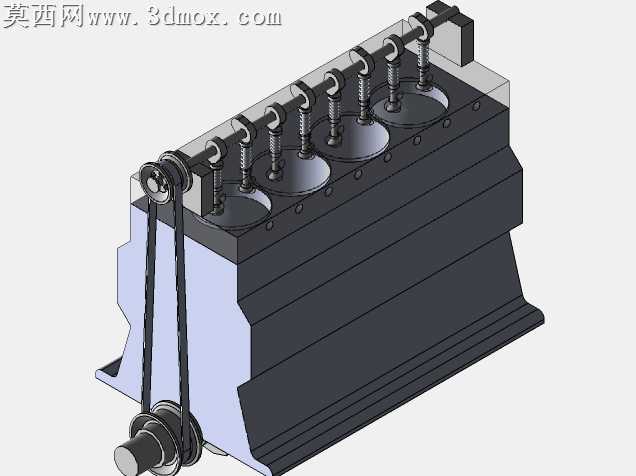

直列四缸发动机运动结构三维设计

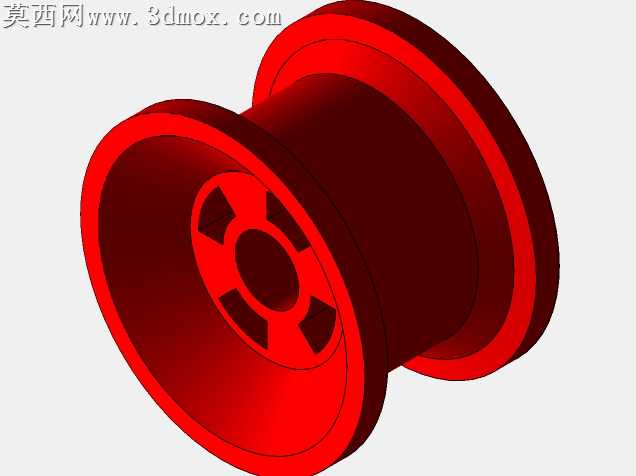

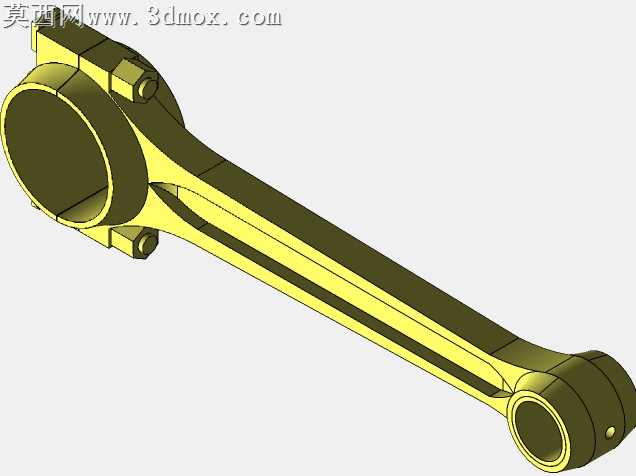

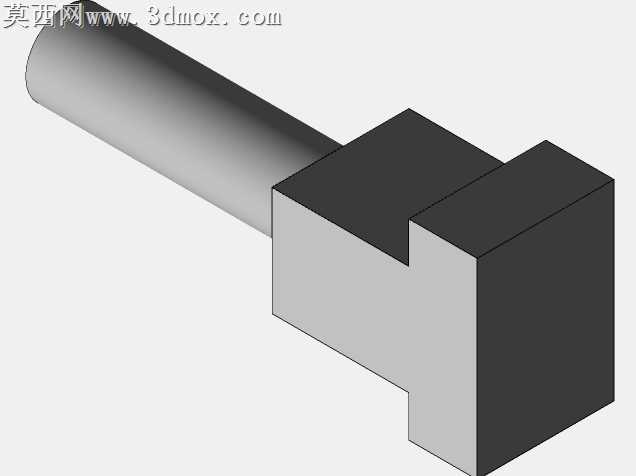

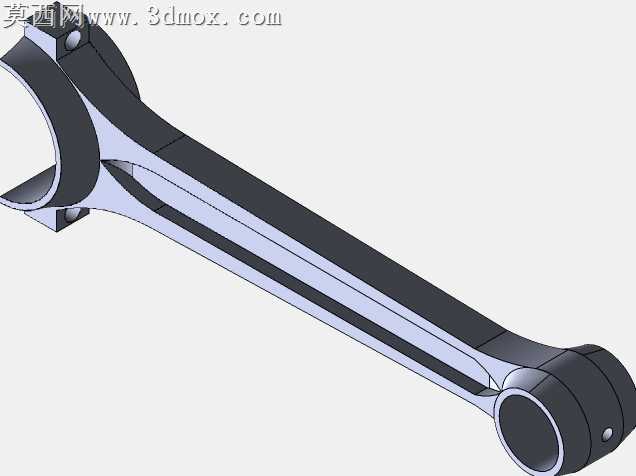

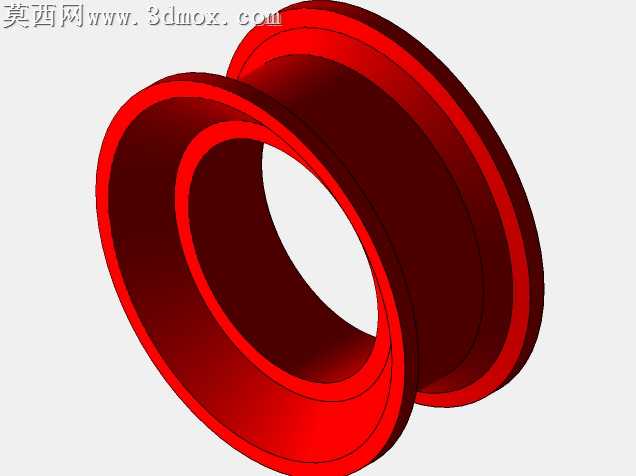

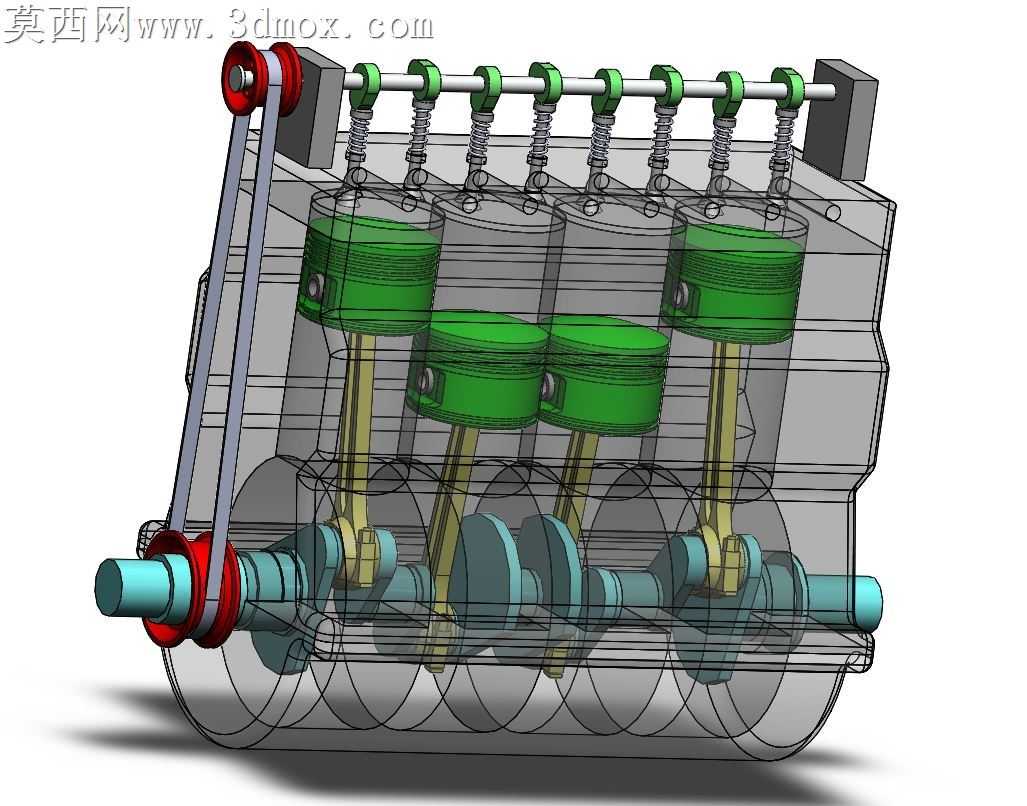

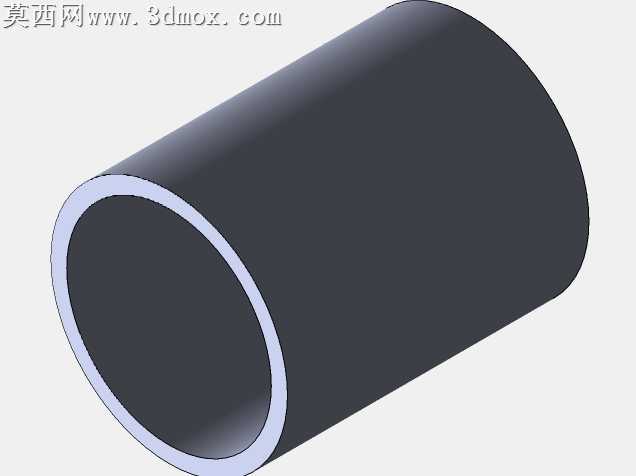

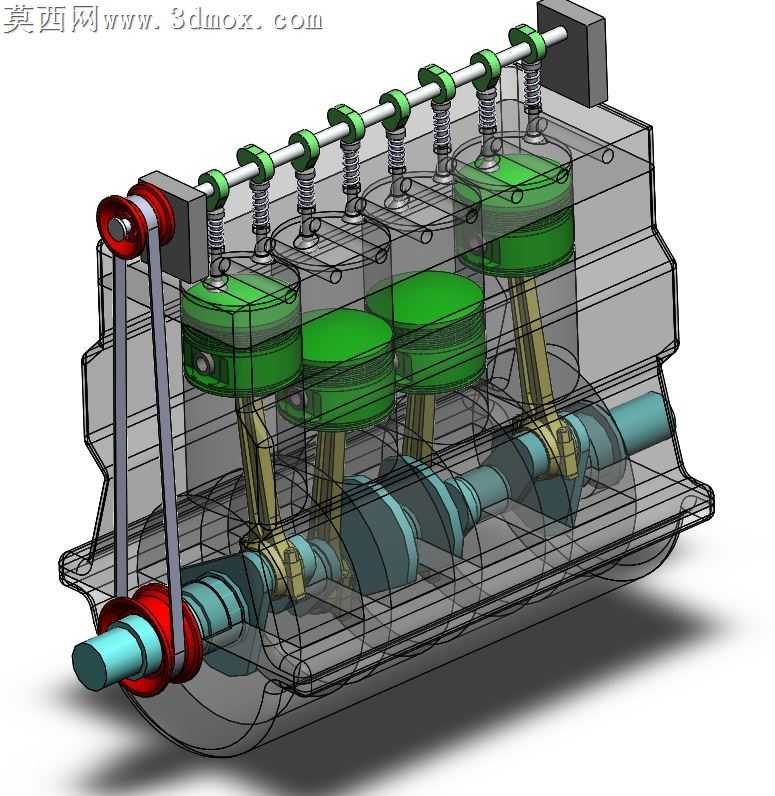

本作品为直列四缸发动机运动机构的三维建模设计，采用半透明剖视的呈现形式，完整还原发动机核心运动组件的装配关系与运行逻辑。建模过程中首先搭建整体缸体的基准框架，采用半透明材质赋予缸体外壳，既保留整体外形轮廓的辨识度，又能清晰展示内部所有运动部件的布局，避免实体外壳遮挡内部结构的观察视角。内部核心组件按照真实发动机的运动逻辑逐一建模：四个活塞采用辨识度较高的绿色材质区分，对应直列排布的四个气缸工位，每个活塞通过金色的连杆与下方的曲轴组件铰接，曲轴的曲柄销按照四缸发动机1-3-4-2的点火间隔角设置相位差，确保四个活塞的往复运动能够带动曲轴实现平稳的连续转动，还原真实发动机的动力输出逻辑。缸盖部分的配气机构完整还原了顶置气门、气门弹簧、凸轮轴的装配结构，每缸对应设置进排气门组件，气门弹簧采用金属螺旋结构建模，精准匹配弹簧的节距与支撑圈结构，凸轮轴上的凸轮型线按照配气相位设置轮廓，能够随传动结构同步驱动气门实现规律开闭。前端的正时传动部分采用带传动结构建模，红色的正时带轮搭配灰色传动皮带，连接曲轴前端与凸轮轴端，确保曲轴与凸轮轴的传动比保持2:1的固定关系，匹配四冲程发动机的配气正时要求。建模过程中对所有运动副添加了贴合实际的配合约束，活塞与缸壁设置滑动配合，连杆与活塞销、曲柄销设置旋转配合，凸轮轴与支撑座设置旋转配合，正时带与带轮设置传动配合，可完整模拟发动机从曲轴转动到活塞往复、气门开闭的全流程联动效果，直观展示四缸发动机的运动原理。材质分配上针对不同部件的功能属性做了区分：运动摩擦部件采用辨识度高的彩色材质区分，固定支撑部件采用深灰金属材质，传动皮带采用橡胶质感材质，弹簧类弹性部件采用亮面金属材质，既保证结构层次清晰，也让整体渲染效果更具真实感。设计过程中可通过调整凸轮轮廓、带轮直径、曲柄半径等参数，模拟不同调校方案下的发动机运动特性，验证配气正时、活塞行程等参数的匹配合理性，为发动机原理演示、结构教学提供直观的三维可视化载体。
