V20两兆瓦集成多系统工业发动机

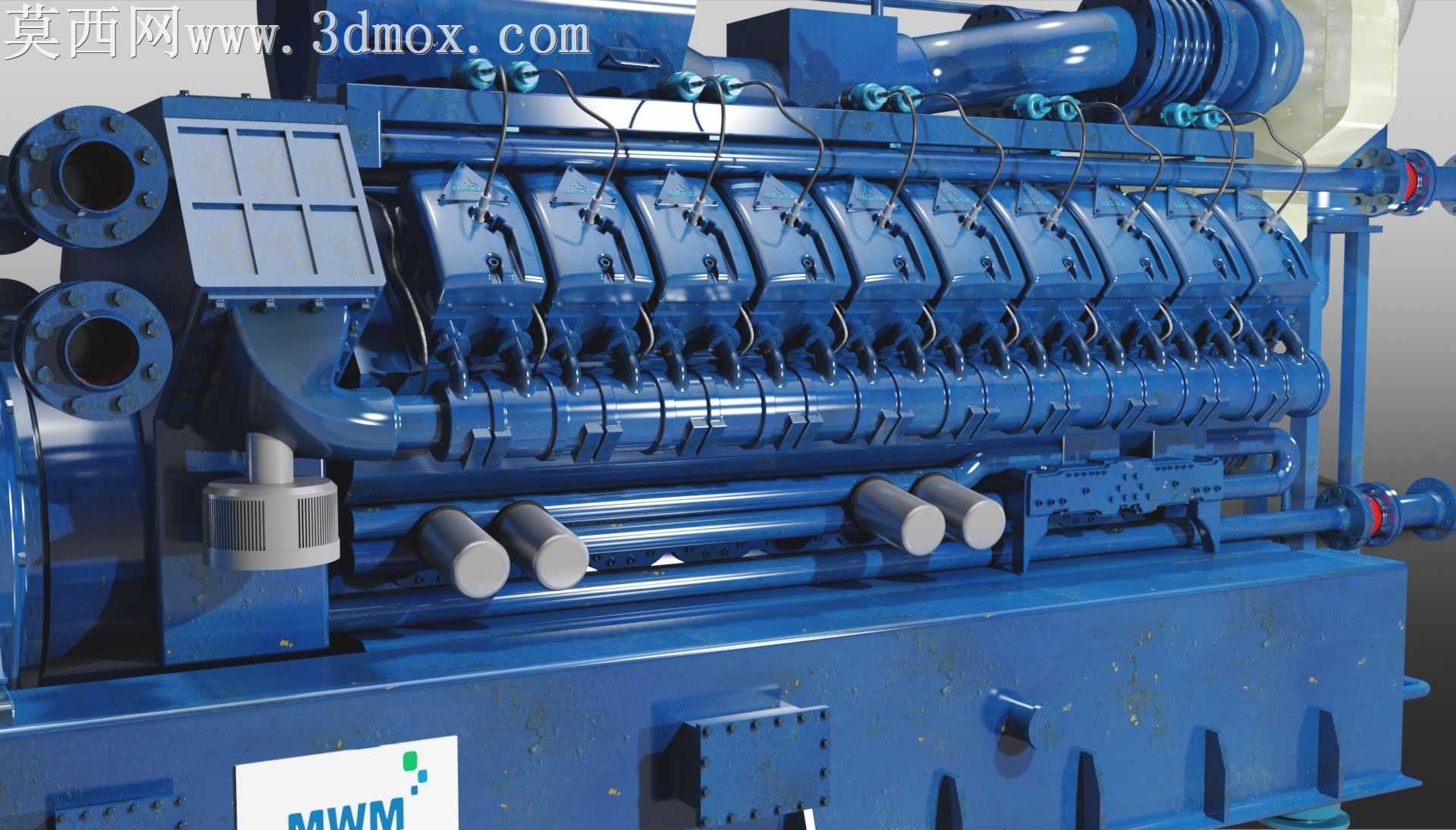

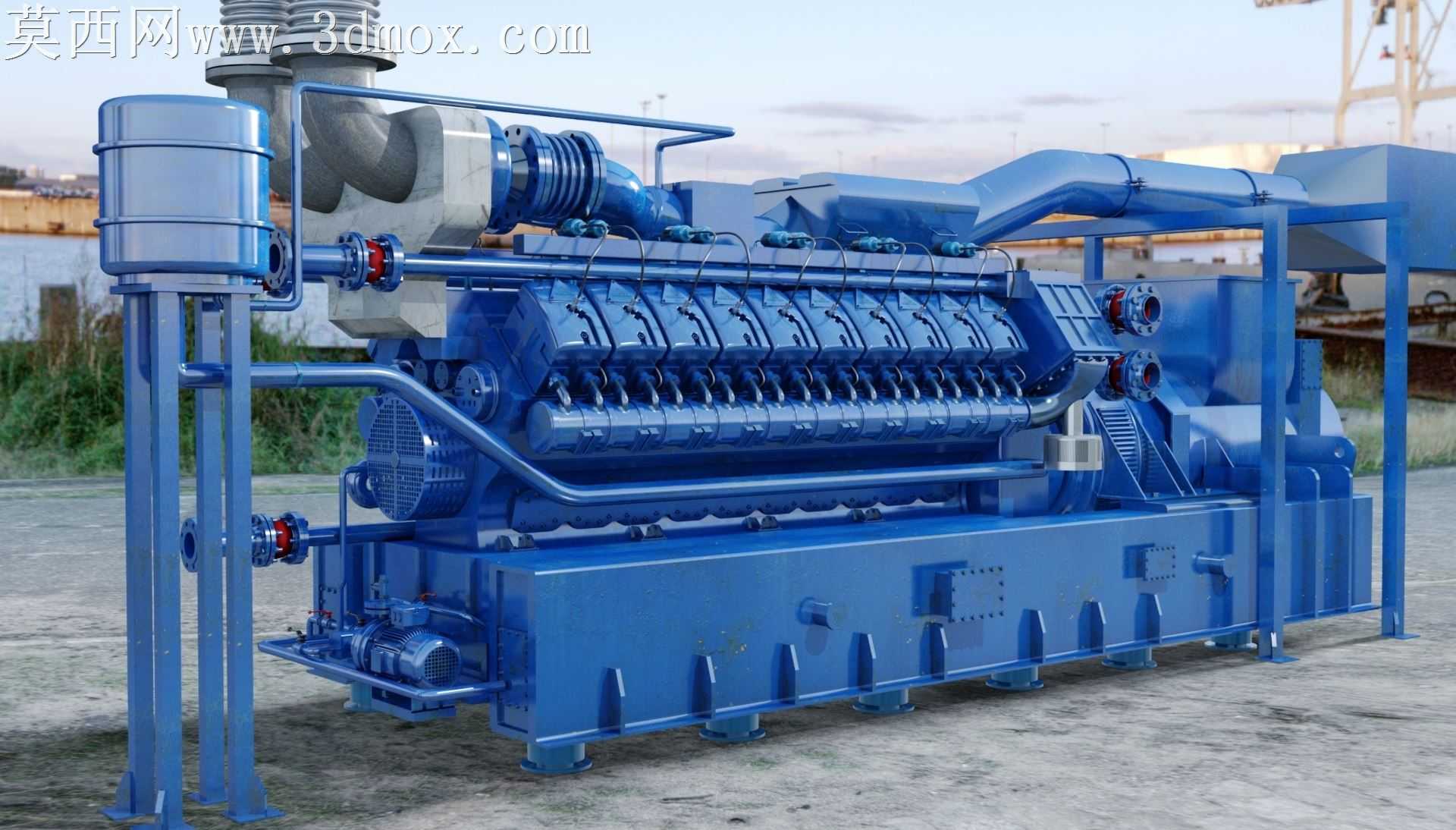

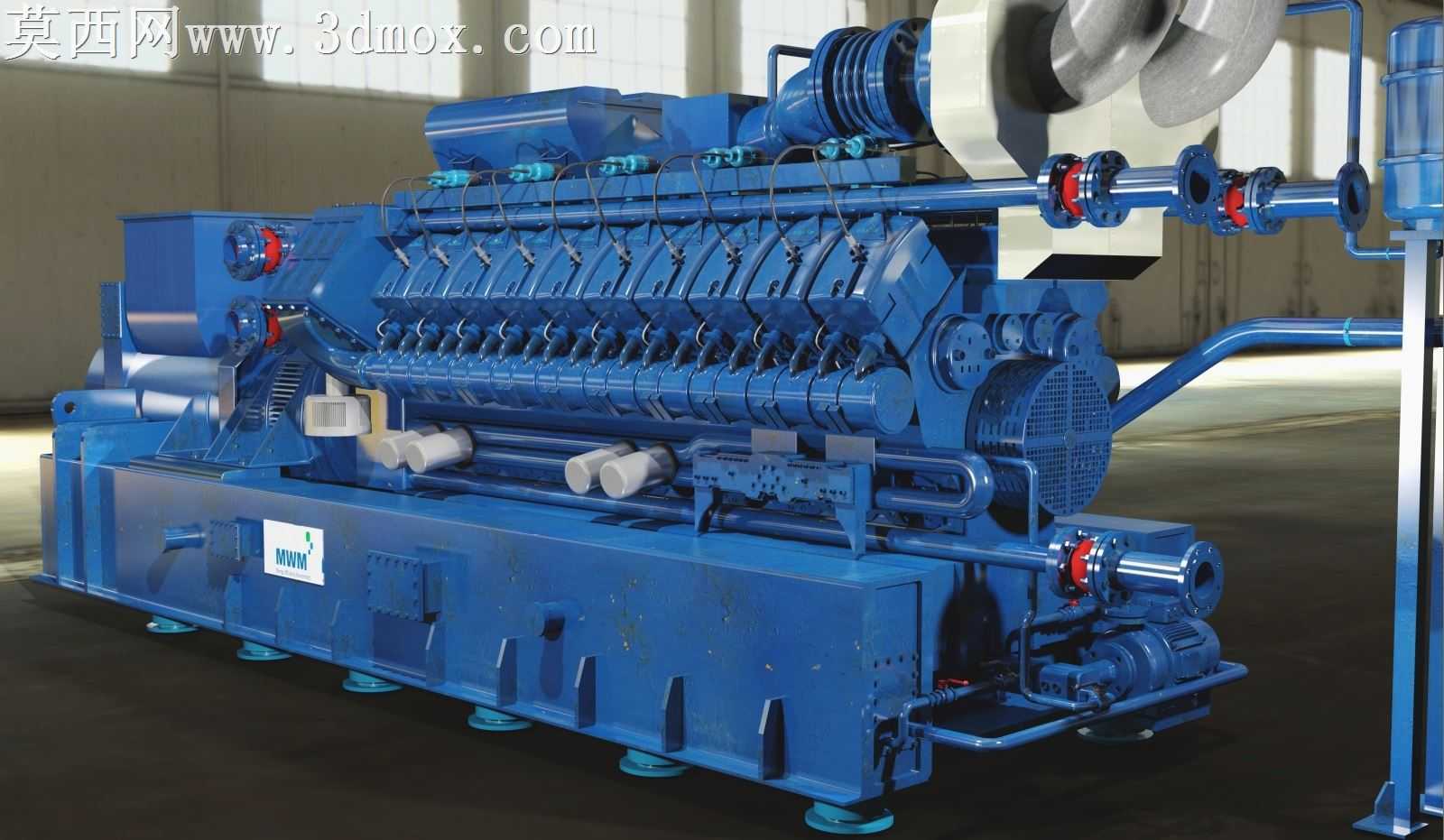

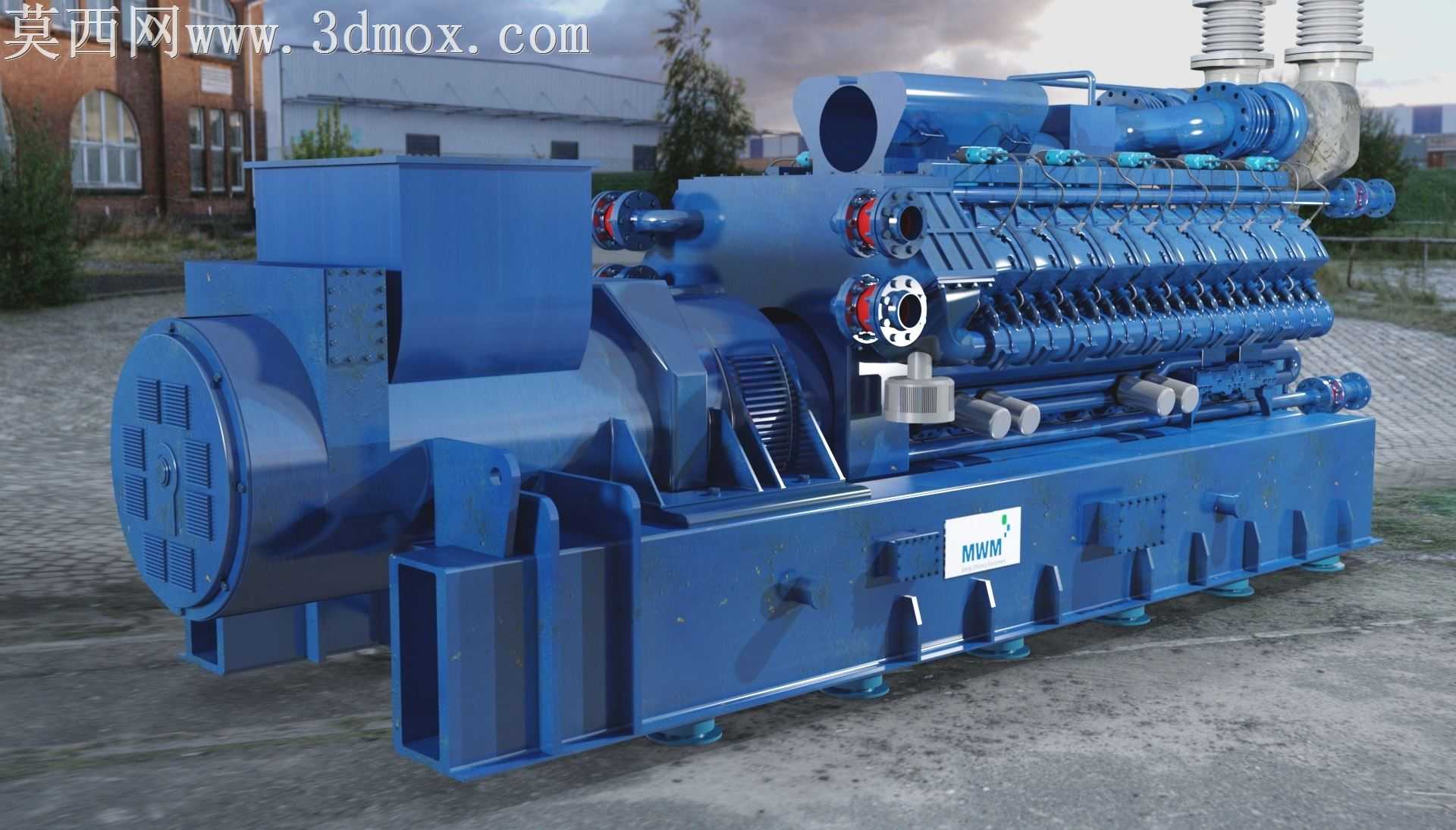

本作品为V20构型两兆瓦级工业发动机三维建模成果，建模过程严格遵循工业动力设备的真实设计逻辑，完整还原了整机集成冷却、排气、气体供给、润滑四大核心系统的全结构布局。建模阶段采用自底向上的装配设计思路，先完成缸体、曲轴连杆机构、活塞组件、进排气阀组等核心动力部件的独立建模，对V型20缸的排布角度、缸间距、曲轴相位角等关键参数严格按照大功率工业发动机的设计规范设定，确保各运动部件的装配间隙符合工程实际，不存在干涉错位问题。随后依次搭建冷却系统管路、排气歧管与消音连接段、燃气供给管路、润滑油路与油泵组件，对各系统的连接法兰、密封结构、固定支座都做了精细化建模还原，保证整机结构的完整性与工程参考价值。材质渲染阶段针对不同部件做了区分处理：整机主体机座、缸体外壳采用工业重载设备常用的哑光蓝色金属漆材质，还原真实工业发动机的涂装质感；管路接口处的密封环、操作手轮采用红色工程塑料与哑光金属材质区分，提升结构辨识度；连接螺栓、法兰盘采用镀锌钢材质，金属表面做了细微的磨损与氧化质感处理，避免塑料感；底部公共底座做了厚重的铸铁质感表现，搭配安装减震垫的橡胶材质，还原设备落地安装的真实状态。渲染场景选用室外工业厂区环境，采用自然天光搭配辅助补光，清晰呈现整机的结构层次与体积感，对发动机顶部的排气接口、侧部的检修盖板、端部的动力输出连接结构都做了重点光影表现，方便查看各部分的结构细节。设计过程中充分考虑了大功率工业发动机的实际运维需求，预留了检修口、吊装点的结构位置，各系统管路排布遵循便于拆装维护的原则，没有出现管线遮挡核心检修部位的问题，整体模型既具备高度的外观还原度，也具备结构层面的工程参考意义，可用于工业动力设备的教学演示、方案展示、结构参考等场景。
