飞翼布局无人飞行器结构设计方案

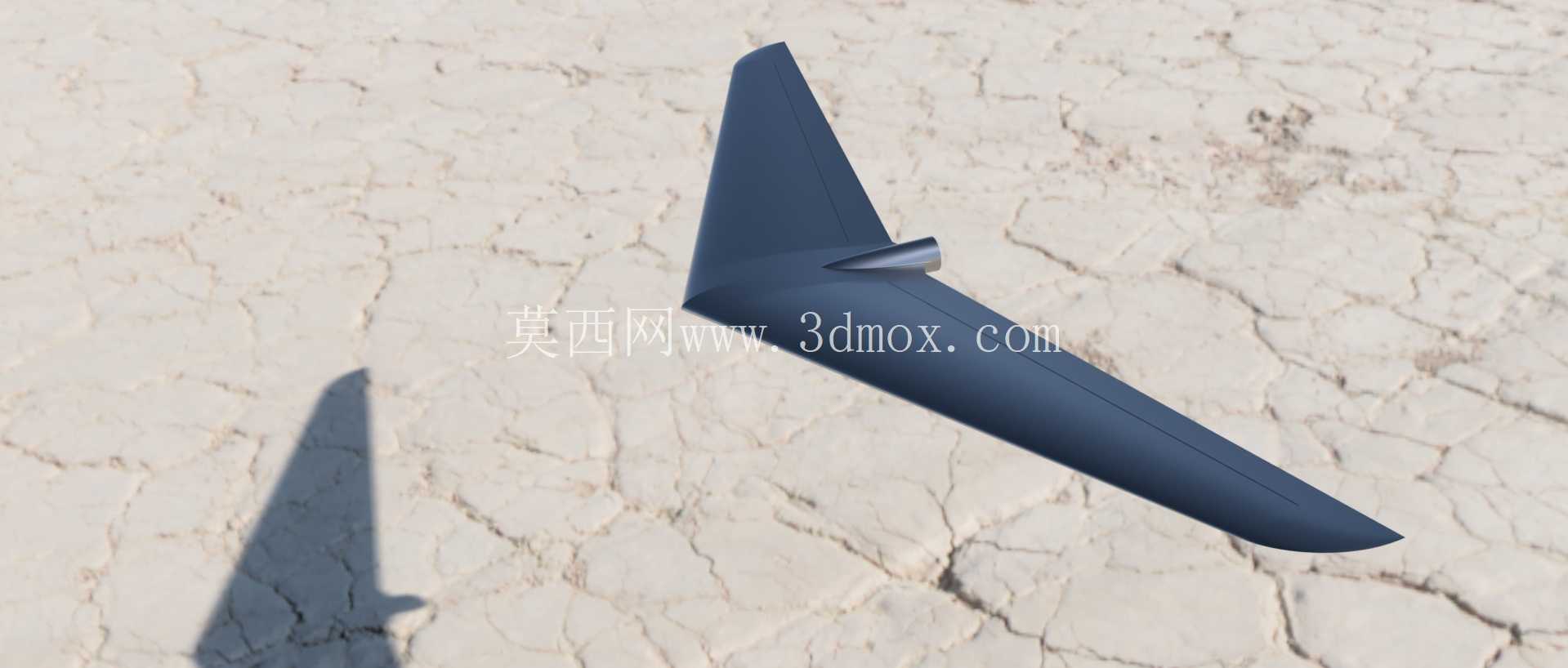

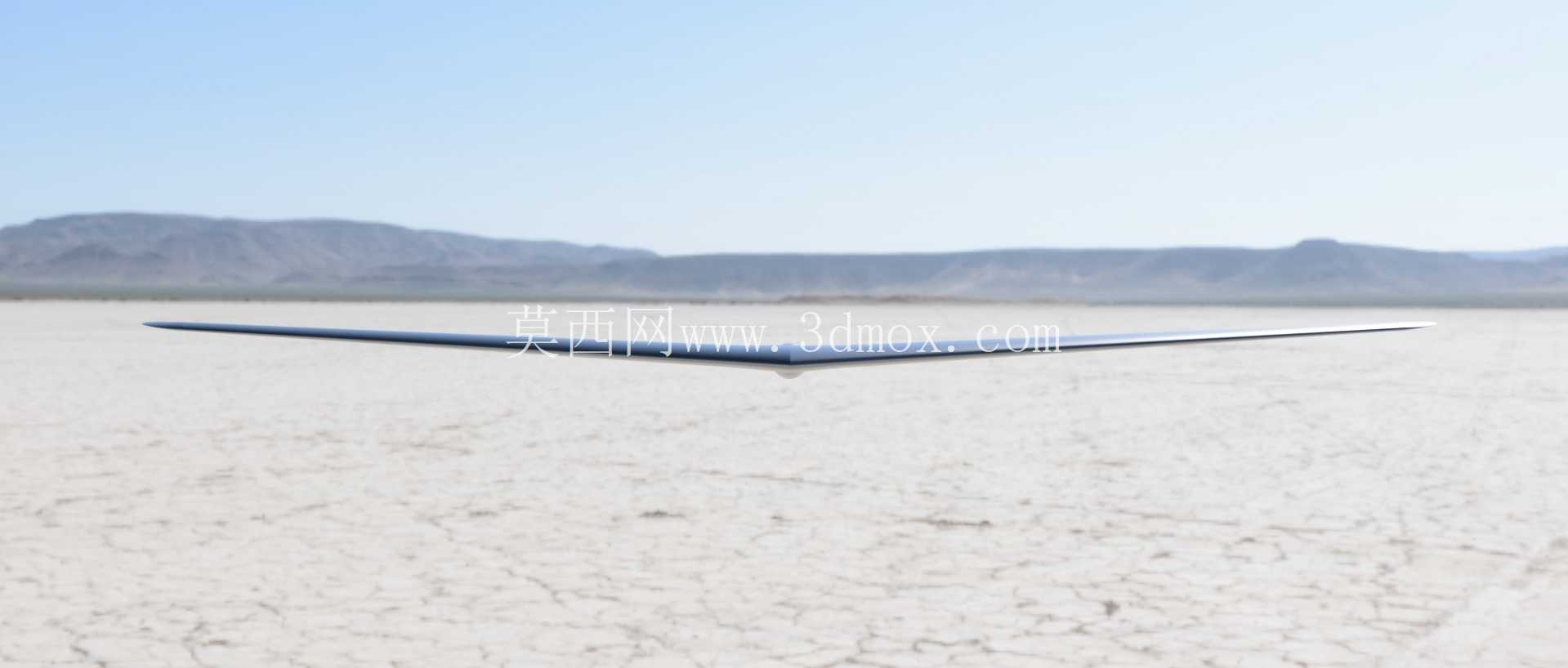

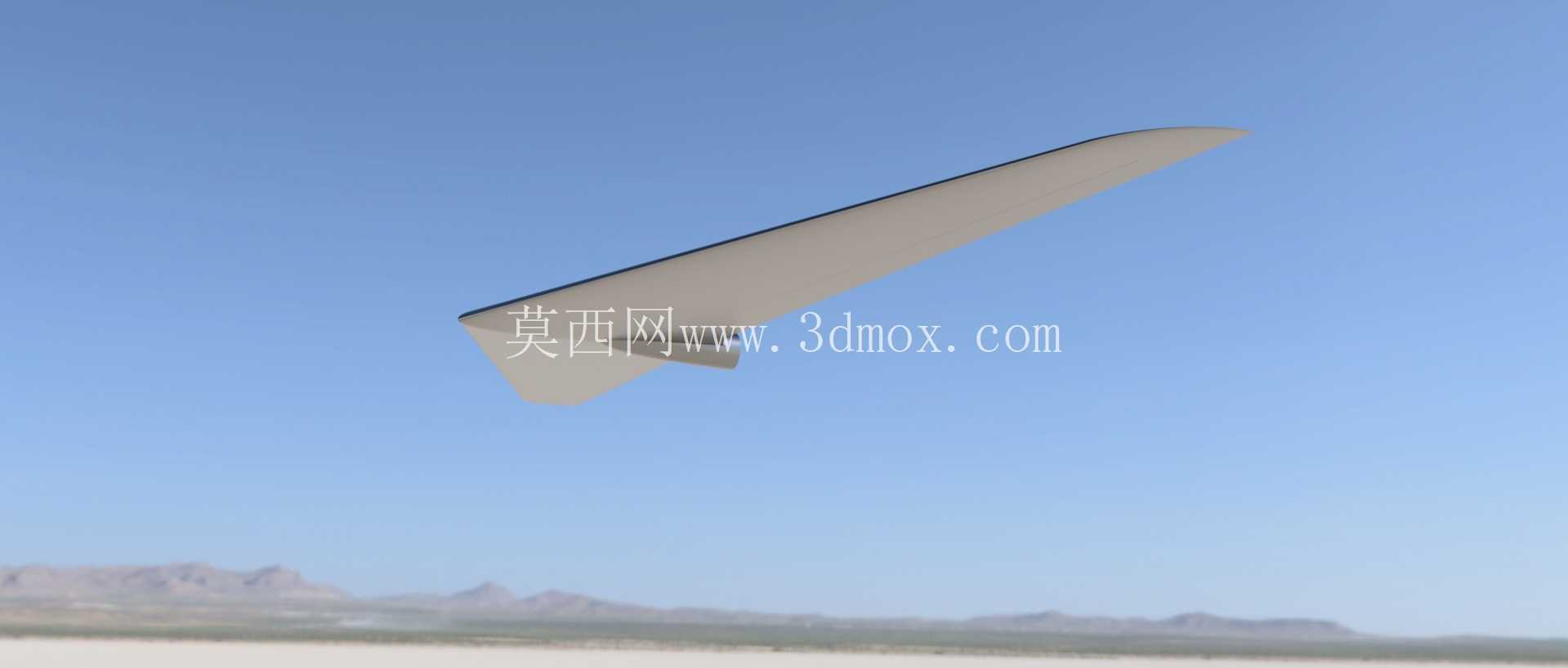

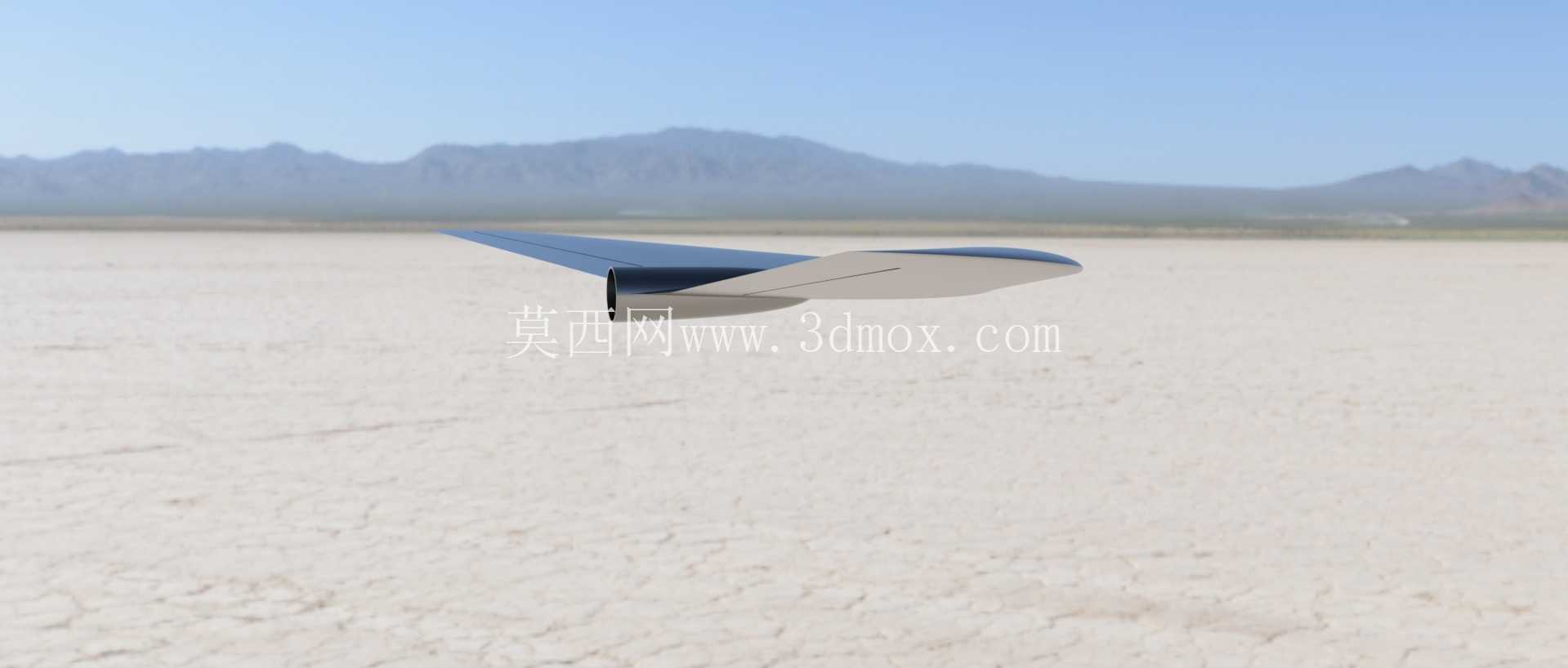

　　这款飞翼构型的无人飞行器，在气动设计上完全取消了传统固定翼的垂尾与平尾结构，整个机身与机翼采用一体化融合设计，从翼根到翼尖的翼型厚度连续渐变，没有突兀的结构转折，能最大程度降低飞行过程中的诱导阻力与雷达反射截面积，既可以承担低空低速的地形测绘、环境巡查任务，也能适配长航时的边界巡检作业场景。在实际作业场景中，这类无尾飞翼布局的飞行器相比常规布局无人机，拥有更大的内部有效装载空间，机翼内部的空腔可以连续布置动力电池、航电设备与任务载荷，不需要额外设计突出的设备舱，进一步减少了飞行过程中的寄生阻力。

　　设计过程中首先要确定整机的展弦比参数，针对低速长航时的作业需求，展弦比控制在合理区间，兼顾滑翔比与结构强度，翼尖位置采用了小角度的上反设计，不需要额外增加航向稳定面，就能通过翼尖的气动差效维持航向稳定性，省掉了传统垂尾带来的结构重量与阻力增量。整机的重心布置严格落在翼面的气动焦点前方合适位置，通过飞控系统的增稳算法来弥补无尾布局本身的静不稳定特性，在结构建模阶段，需要提前预留好动力系统的安装边界，机头位置的动力舱采用半埋式设计，螺旋桨桨尖与翼面的安全间隙经过反复校核，避免桨叶旋转过程中与翼面结构发生干涉，同时动力舱的外形与翼根处的翼型顺滑过渡，不会在局部产生紊流影响整机气动效率。

　　从结构强度角度考虑，翼梁沿机翼展向布置，从一侧翼尖连续贯穿到另一侧翼尖，在翼根位置做局部的壁厚加强，承受飞行过程中的升力弯矩，翼面的蒙皮采用渐变厚度设计，翼根区域蒙皮厚度更大，承受更大的气动载荷，翼尖区域蒙皮适当减薄来降低整机重量。在安装边界的校核上，整机的地面停放角经过反复调整，保证起飞滑跑过程中翼尖不会与地面发生剐蹭，机身腹部的设备舱口盖与翼面下表面齐平，不会突出机体表面破坏气动连续性，起落架的安装位置隐藏在翼根下表面，起飞后可以完全收进机翼内部的预留舱段，进一步降低巡航阶段的阻力。

　　这类飞翼飞行器在实际作业中，相比常规布局的固定翼无人机，巡航效率能提升两成以上，相同电池容量下的航时更长，同时因为没有垂尾等突出结构，整机的雷达反射特征更小，也能适配部分需要低探测性的作业场景。在三维建模过程中，翼面的曲面构建需要保证G2连续，从翼根的翼型过渡到翼尖的翼型时，翼型的扭转角沿展向线性变化，避免翼尖过早失速，提升整机的低速飞行安全性，操纵面布置在翼后缘的外侧位置，通过左右操纵面的差动来实现航向与滚转方向的控制，不需要额外设置方向舵，简化了操纵机构的结构设计，整个操纵舵面的偏转角度范围经过气动仿真校核，保证在低速大迎角状态下依然有足够的操纵效率，不会出现舵面失效的情况。设备安装层面，航电设备的安装位置靠近整机重心，避免设备重量变化对整机重心位置产生过大影响，电池舱设计成快拆结构，方便地面作业时快速更换电池提升作业效率，整机的所有外露接口都做了整流设计，避免在飞行过程中产生额外的气动阻力。
