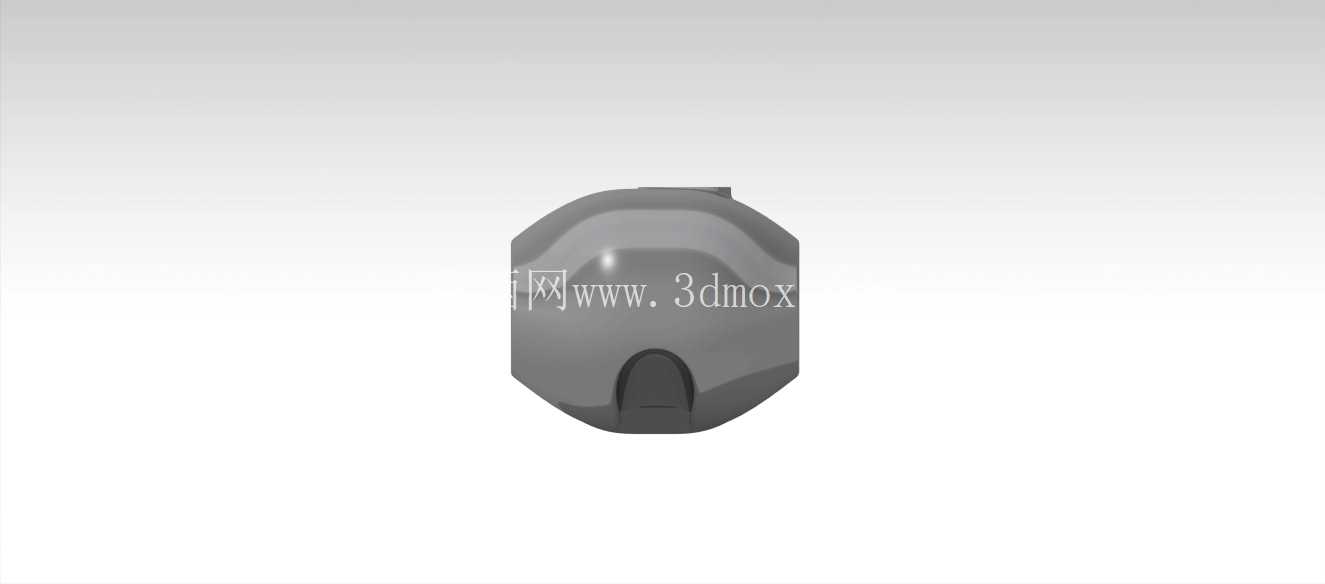

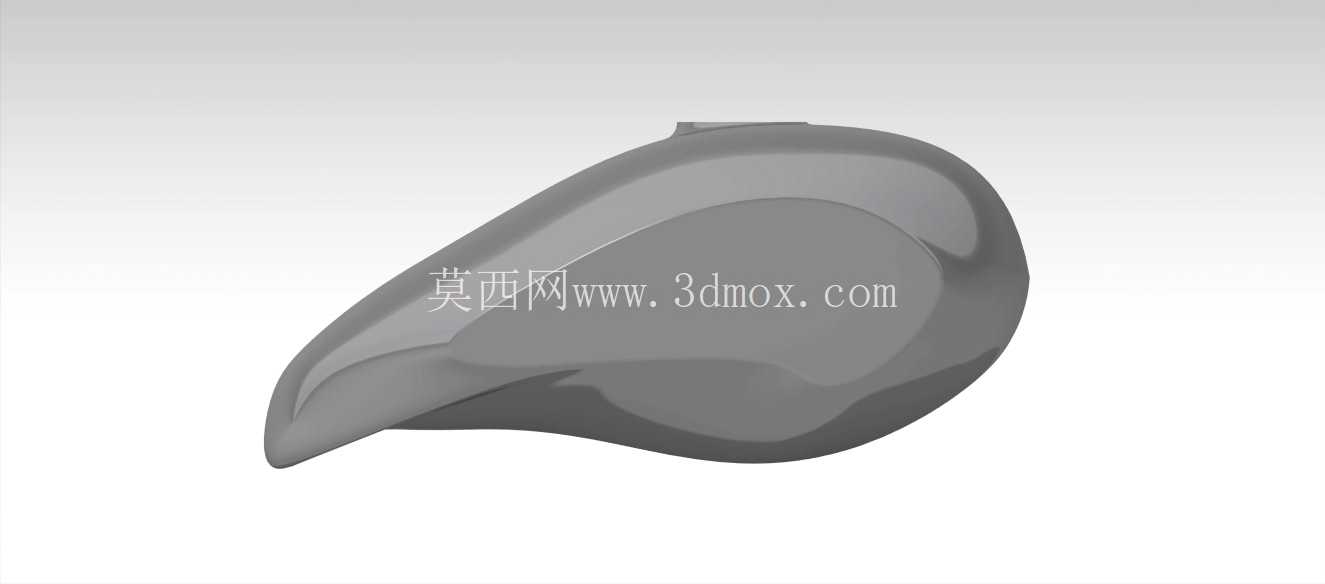

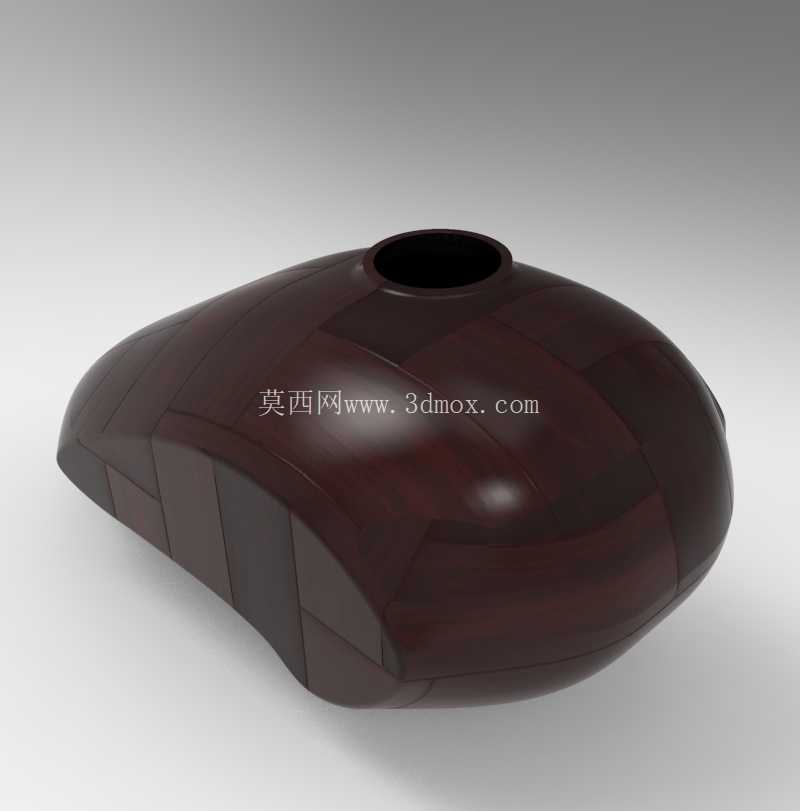

直升机曲面流线型燃油储油箱结构设计

在旋翼类航空器的燃油系统布局中，油箱的结构设计从来不是简单的容器建模，需要同时兼顾机身气动外形、重心变化区间、安装空间利用率、燃油供给可靠性等多重约束，这款曲面构型的直升机油箱，就是针对轻型chopper类直升机的机身中段安装场景做的适配设计。从实际使用场景来看，这类轻型直升机多用于低空短途通勤、农林作业、低空观光等场景，机身整体追求轻量化与低风阻设计，油箱作为嵌入机身蒙皮内部的储油部件，其外轮廓必须完全贴合机身的曲面流线，不能出现突出结构破坏整机气动外形，同时还要在有限的机身截面空间内，尽可能拓展储油容积，提升单次起飞的续航里程。

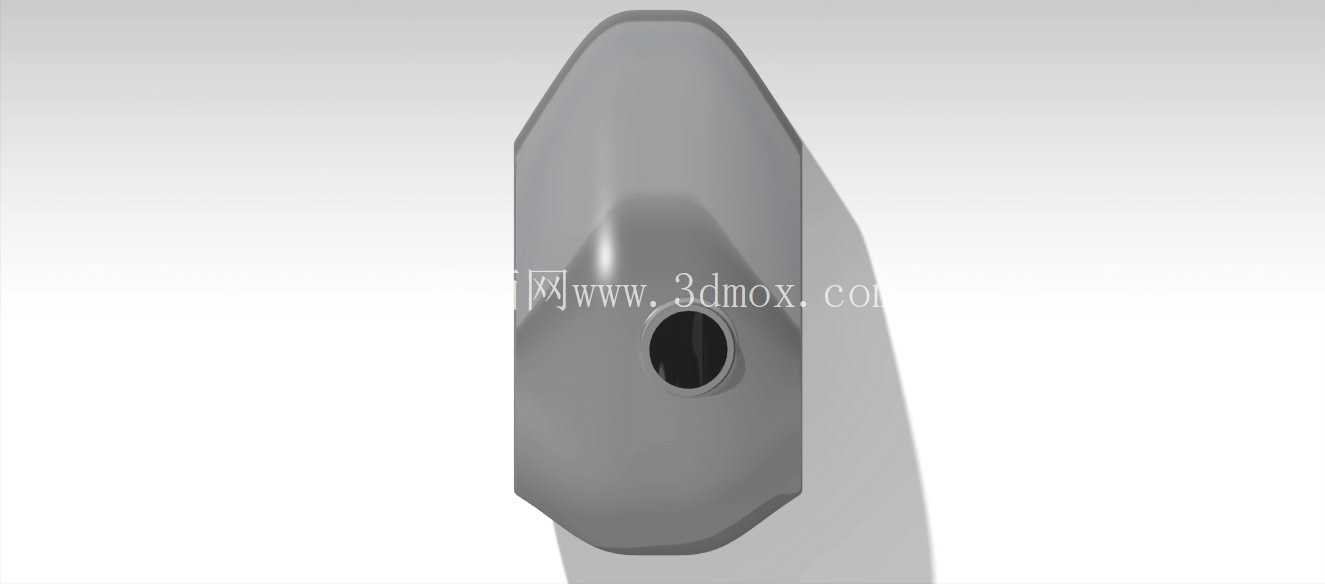

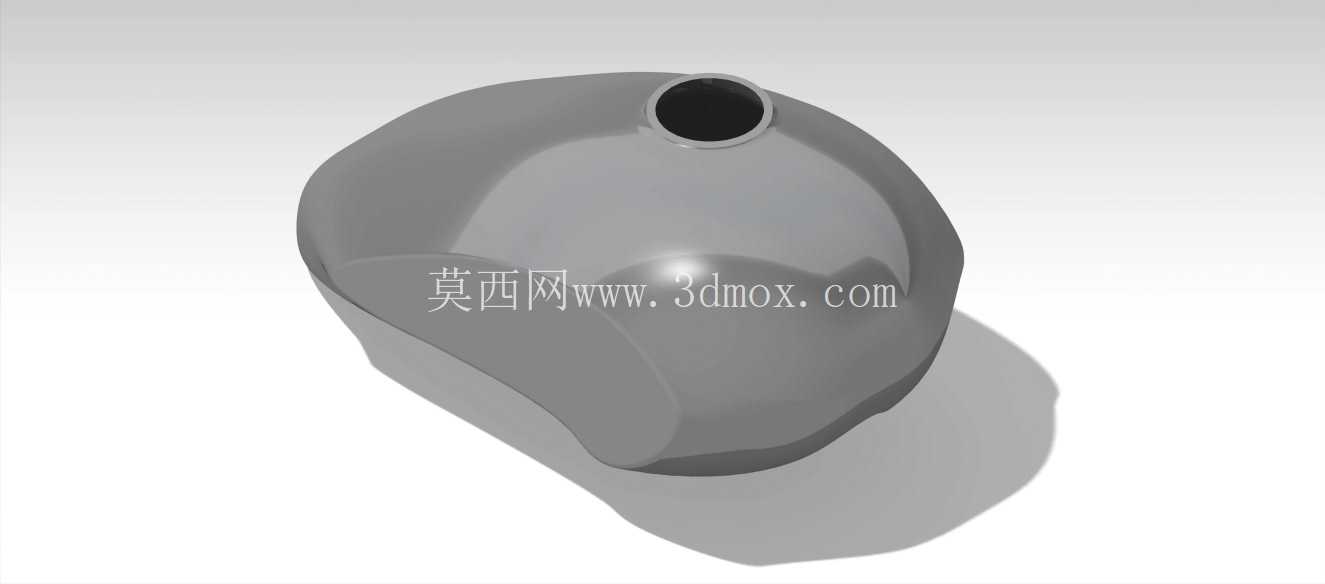

从功能特性上看，该油箱采用一体化曲面壳体结构，顶部设置的圆形注油口兼顾了地面加油操作的便利性与空中飞行时的密封可靠性，注油口的凸起高度经过严格控制，既满足加油枪对接的操作空间要求，又不会超出机身蒙皮的安装边界，避免飞行过程中产生额外的气动阻力。壳体的曲面过渡采用多段曲率连续的顺滑设计，没有尖锐的棱角结构，一方面可以降低飞行过程中气流流经机身对应位置时产生的紊流，另一方面也能优化油箱自身的结构受力，在直升机做机动飞行、机身承受不同方向过载时，曲面壳体可以将燃油晃动产生的冲击力均匀分散到整个壳体壁面，避免局部应力集中导致的结构疲劳损坏。

设计过程中，首先要匹配的是机身安装位的边界尺寸，油箱的整体横向宽度、纵向长度、垂向高度都严格卡入机身中段预留的安装腔体内，底部的曲面弧度完全贴合机身内部承力框架的支撑面，安装时可以直接通过周边的连接点固定在机身承力结构上，不需要额外设计复杂的转接支架，既减轻了整机重量，也减少了安装工序。针对直升机飞行过程中姿态变化频繁的特点，油箱内部的储油腔做了防浪涌的结构适配，虽然从外观看是一体化的光滑壳体，但内部预留了防浪板的安装卡槽，可以根据实际使用需求加装防浪隔板，抑制大过载机动时燃油的剧烈晃动，避免燃油重心快速偏移影响整机飞行姿态稳定，同时也能减少燃油晃动对供油管路的冲击，保证发动机供油的连续性。

从安装适配的角度考虑，油箱的注油口位置对应机身蒙皮的加油口盖预留位，日常维护时不需要拆解周边结构就可以完成加油操作，供油管路的接口位置预留于油箱底部最低处，保证飞行过程中无论机身处于前倾、侧倾姿态，都能有足够的燃油覆盖供油口，避免发动机吸入空气导致停车。壳体的壁厚设计兼顾了轻量化与结构强度，采用航空常用的轻质耐油材料成型思路，在保证耐受燃油长期浸泡、承受飞行过程中压力变化的前提下，尽可能降低壳体自身重量，匹配轻型直升机的减重需求。另外，油箱的外曲面与机身蒙皮之间预留了均匀的安装间隙，既可以铺设隔热减震垫层，隔绝发动机传导的热量与机身振动，也能避免飞行过程中油箱与机身结构产生摩擦磨损，提升部件的使用寿命。

在实际的建模落地过程中，这类曲面油箱的建模难点在于多段曲面的曲率连续匹配，既要保证外表面和机身气动面的顺滑衔接，又要保证内部储油腔的容积满足设计要求，同时还要兼顾注油口、安装点、管路接口的位置精度，避免后续生产装配时出现干涉问题。不同于地面设备的油箱设计，航空类储油部件的每一处曲面弧度、每一个安装点位的位置偏差，都可能影响整机的气动性能或者安装适配性，因此在建模阶段就需要反复核对安装边界尺寸，模拟不同飞行姿态下的燃油液面变化，确认供油可靠性，同时还要做结构受力的仿真验证，确保在最大过载工况下壳体的变形量在允许范围内，不会出现渗漏或者结构损坏的问题。
