野外作业无人机弹射起飞拦阻回收支架

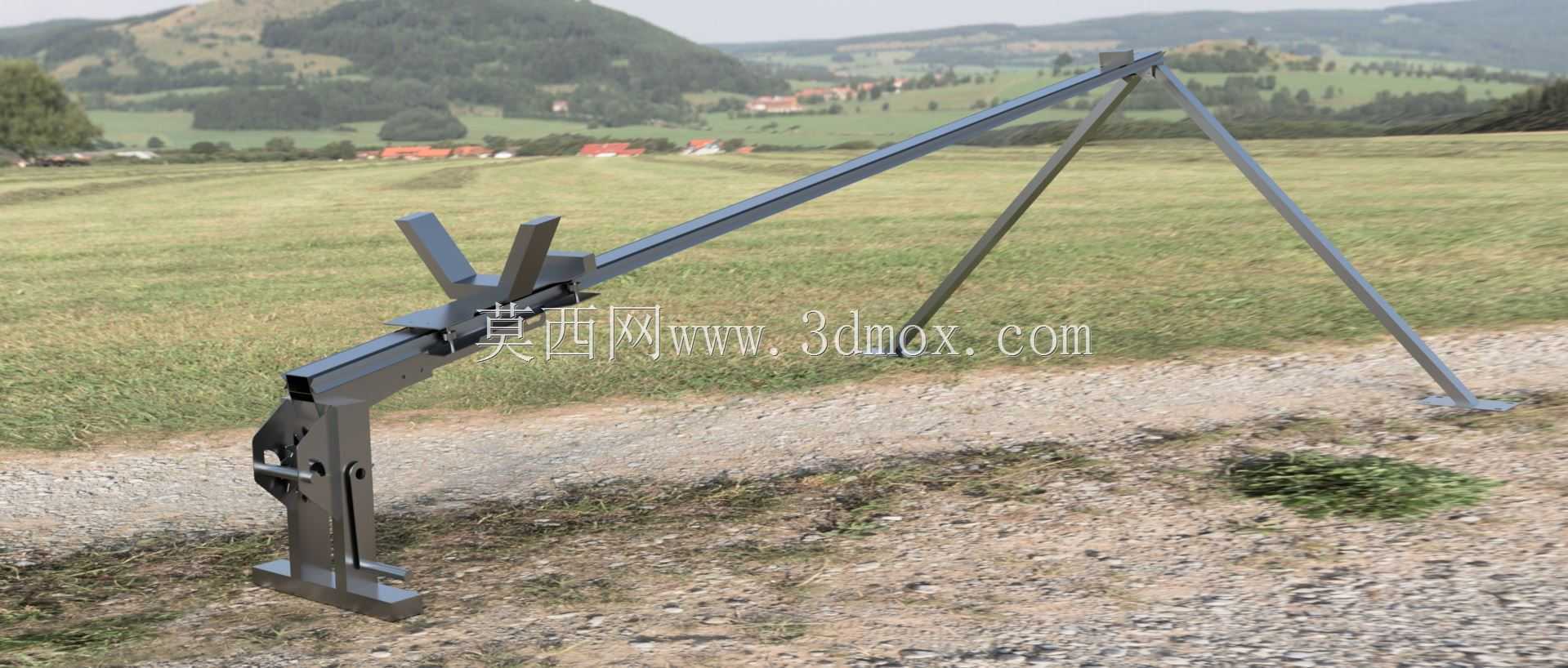

　　这套结构面向中小型固定翼无人机的野外快速起降保障需求，整套装置采用斜向长导轨搭配双斜撑三角支撑的布局，无需依赖永久性机场跑道，可在砂石地、草地、野外临时平整场地完成部署，适配测绘巡检、农林作业、边防巡查、应急通信中继等无正规起降场地的作业场景，整套结构拆分后可由轻型越野车辆转运，两名作业人员即可在短时间内完成架设调平。

　　从功能逻辑上看，整套装置同时承担弹射起飞与返航回收两项核心作业：起飞段斜置导轨为无人机提供初始加速导向，导轨末端设置的限位挡块可在弹射动力输出前锁定无人机起落架位置，保证弹射初始姿态稳定，避免起飞阶段偏航栽头；回收段导轨可配合拦阻索、阻尼缓冲组件，对返航低速进入导轨的无人机进行减速止动，替代传统拦阻网的柔性回收方案，减少无人机机身、机翼触地剐蹭损伤，降低作业后的维保工作量。

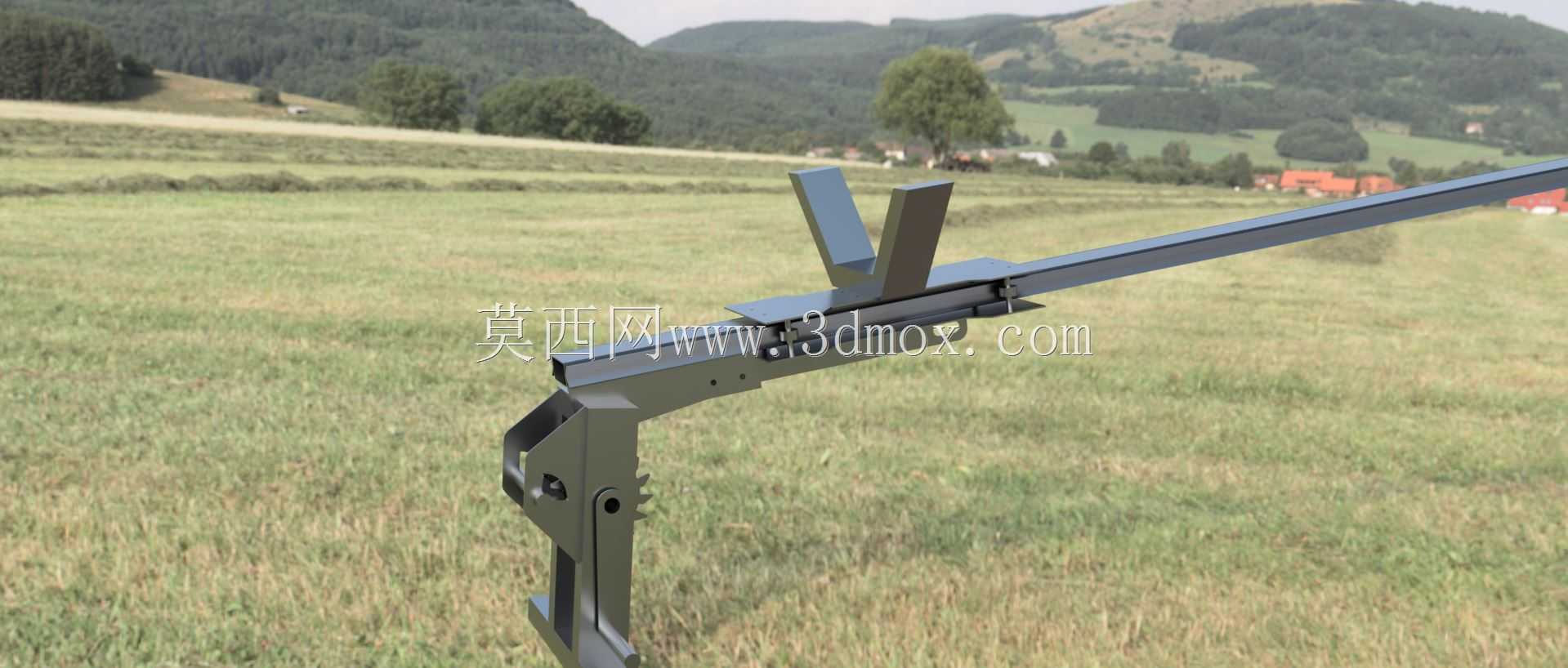

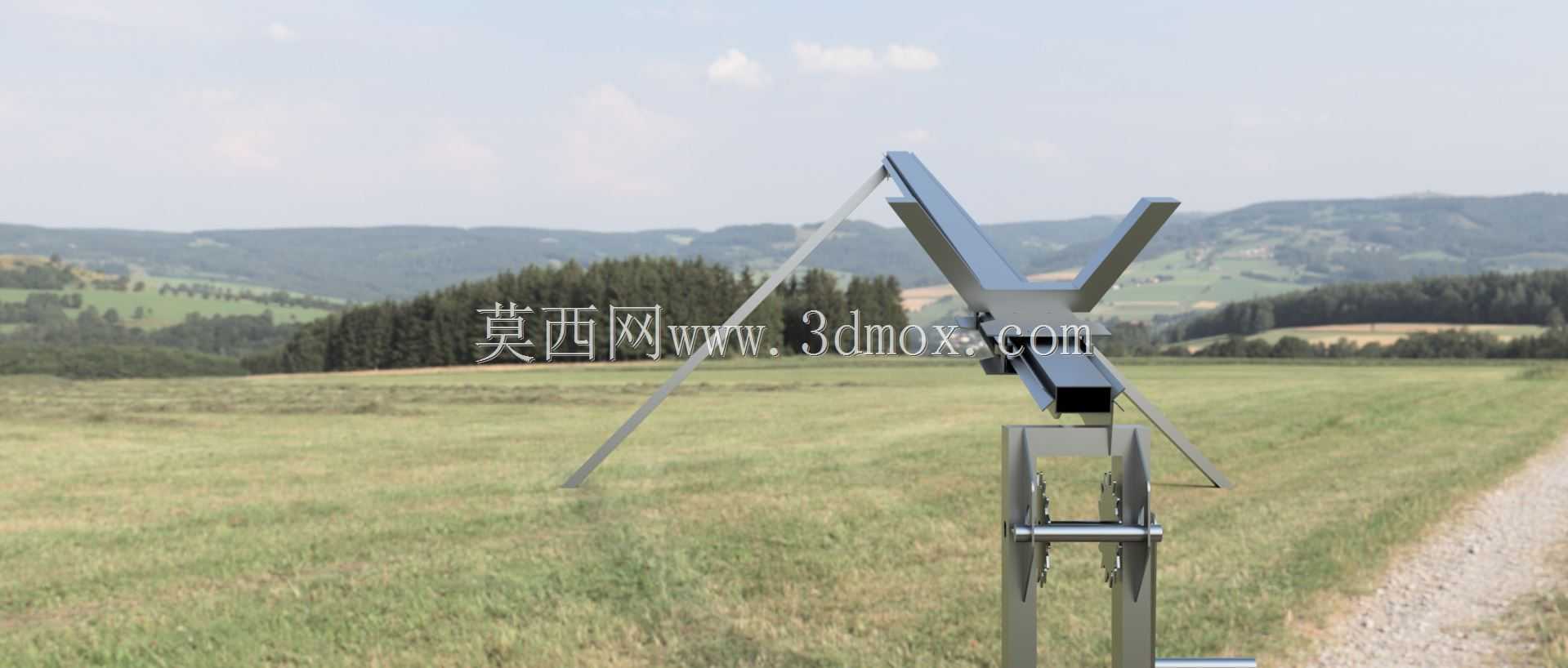

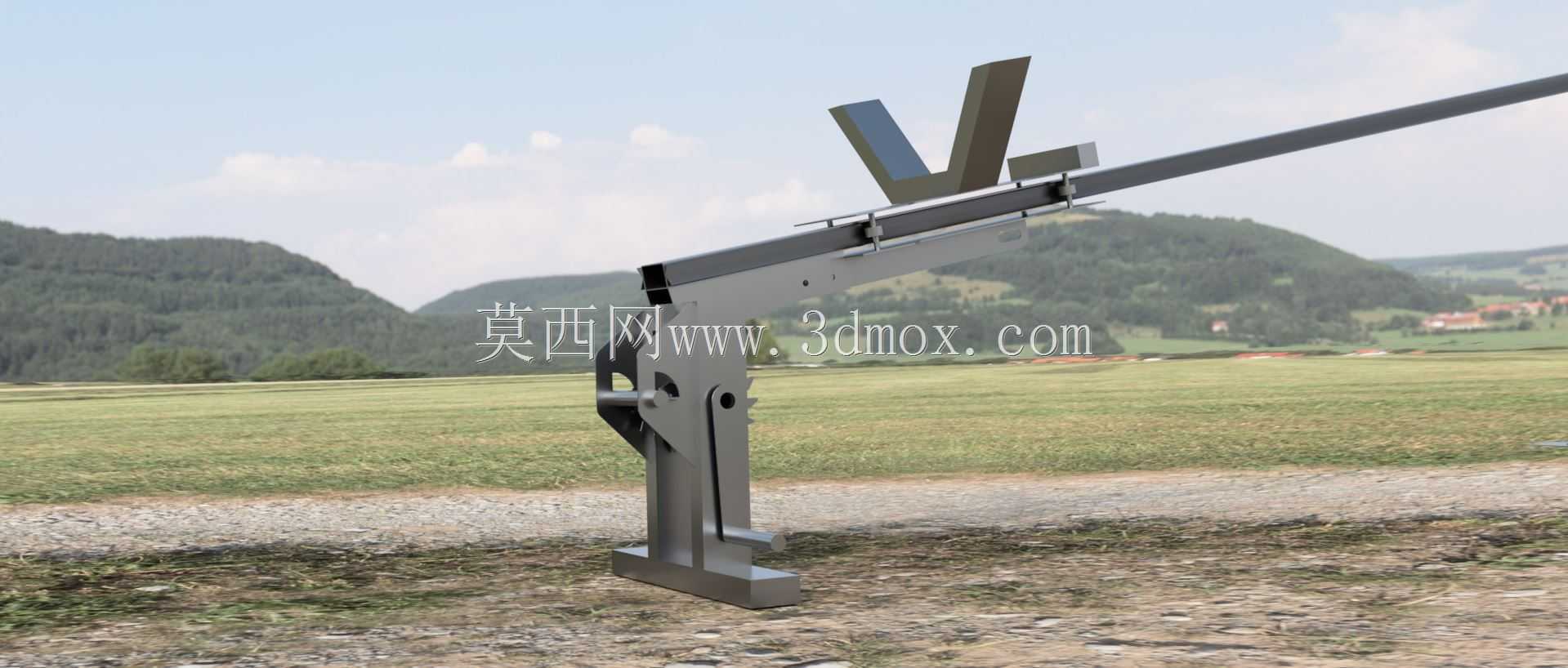

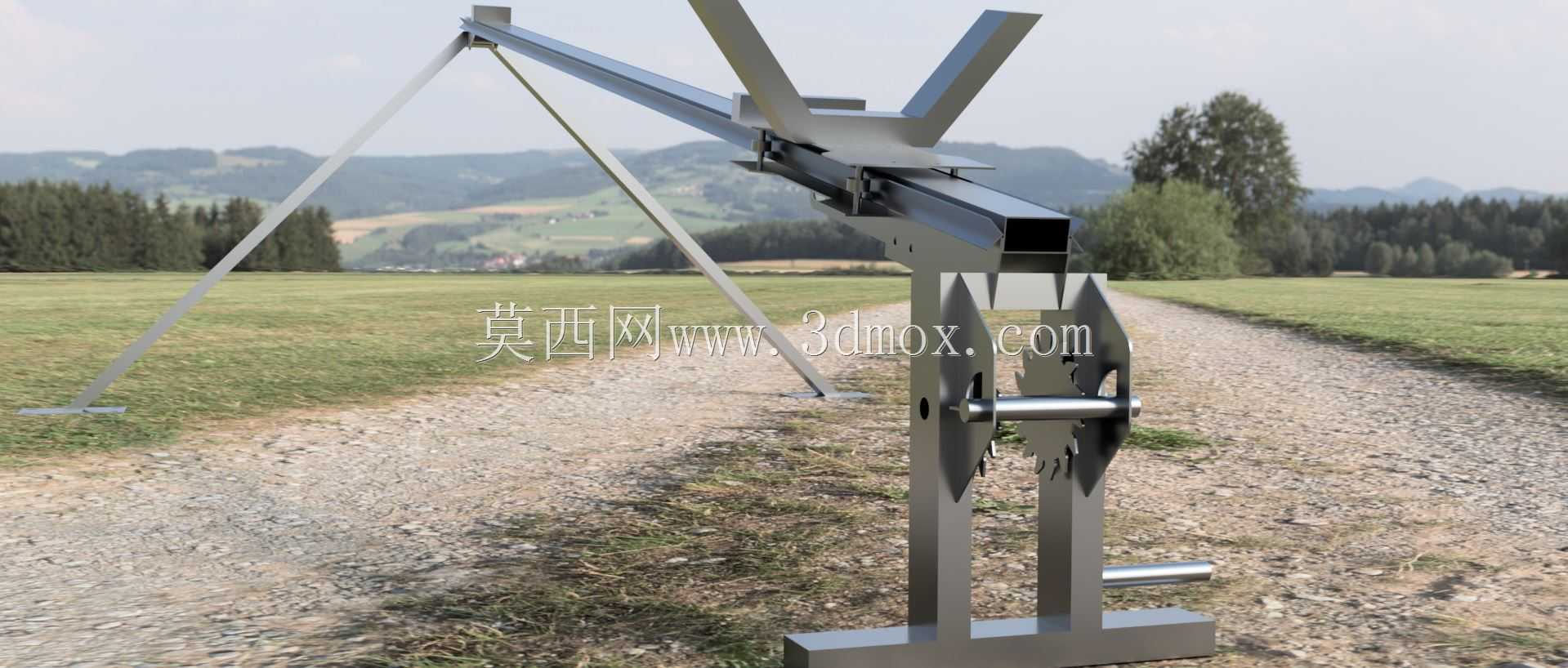

　　结构设计层面优先考虑野外工况的可靠性与拆装便捷性：主承载导轨采用空腹矩形截面型材拼接，在保证纵向抗弯刚度的前提下尽可能控制整体自重，导轨上表面加工有导向滑槽，可适配不同轮距的小型无人机起落架滑行；底部支撑端设置带地脚固定板的铰接支座，支座上开有多个锚钉孔，部署时可通过地钉、压重块将支座牢牢固定在地面，抵消弹射瞬间的后坐冲击力；两根斜向支撑腿采用圆管型材，两端均为铰接连接，可根据现场地面坡度调整支撑腿展开角度，将导轨俯仰角调整至弹射所需的12至18度区间，适配不同起飞重量无人机的初始抛射角度要求。导轨靠近发射端的位置集成了弹射挂钩安装座、缓冲阻尼安装位，预留的标准接口可兼容橡皮筋弹射、气动弹射、小型火药弹射等多种动力输出形式，结构本身不需要针对不同弹射动力做大幅改造。

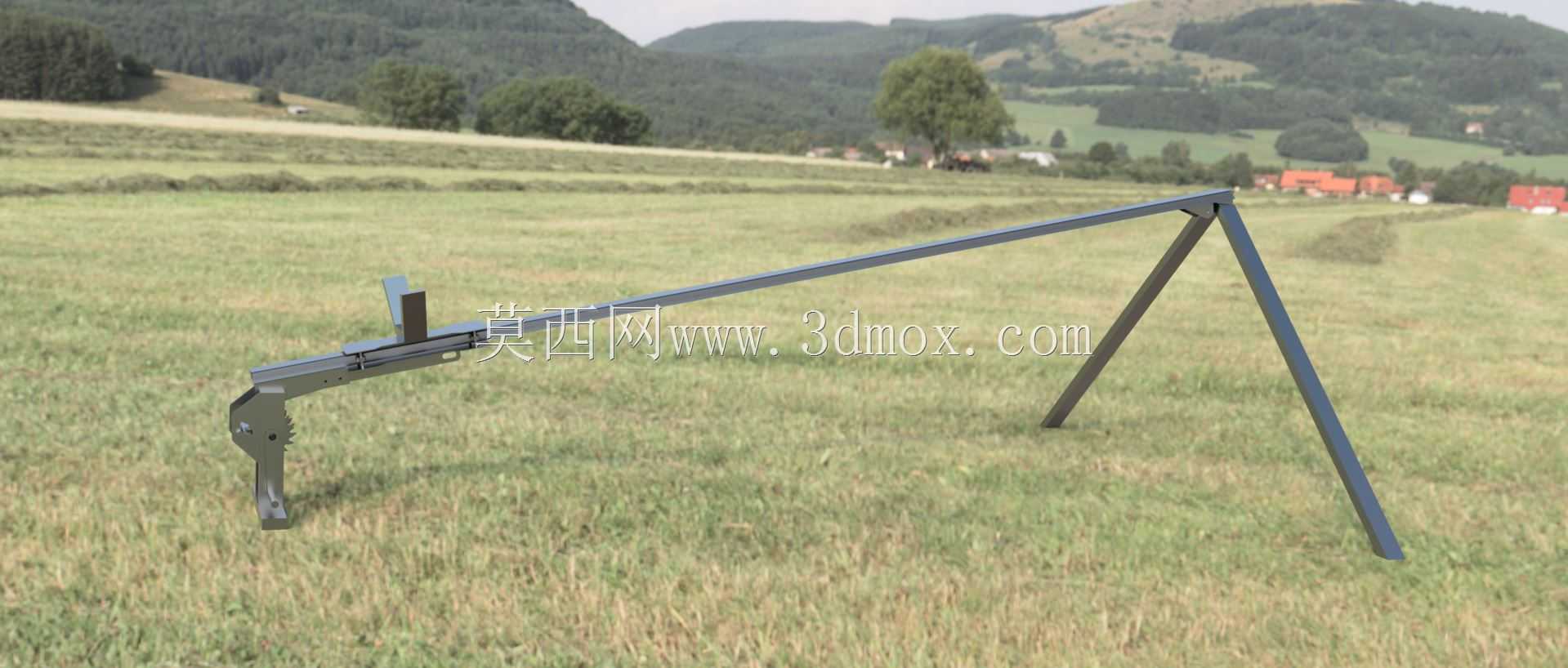

　　外形与安装边界方面，整套装置架设完成后沿导轨方向的总长度约为6至8米，导轨最高点离地高度约2.2至2.8米，支撑腿横向展开最大宽度约3米，部署所需的最小平整场地尺寸为长9米、宽4米，场地表面坡度不超过5度即可完成调平；所有杆件之间的连接均采用快拆销钉与标准紧固件，不需要焊接作业，拆解后单根杆件长度不超过2.5米，可直接放入皮卡车货箱或者专用设备转运箱。导轨两侧预留有传感器安装孔位，可加装起飞触发开关、到位检测传感器，对接地面站的发射控制逻辑，当无人机发动机转速、舵面自检状态全部达标后，才会释放锁定挡块完成弹射，避免带故障发射。

　　在实际作业的细节处理上，导轨的滑行接触面做了耐磨衬层处理，长期反复起降滑行后仅需更换衬条即可维护，不需要整体更换导轨型材；所有铰接转动位置都配置了润滑脂注油嘴，可在野外扬尘环境下定期补脂，避免铰接点卡滞；支撑腿的长度可通过端部的调节螺杆进行微调，即使地面存在局部坑洼，也能将导轨的直线度调整至允许偏差范围内，保证无人机滑行过程中不会出现卡滞、跳轮的问题。整套结构没有复杂的液压或者电控组件，纯机械主体的故障率极低，在高温、高湿、扬尘、低温等野外极端环境下都能稳定完成起降保障作业，针对不同起飞重量的无人机，仅需调整弹射动力档位、导轨俯仰角度以及拦阻阻尼的缓冲行程，不需要对主体支架做结构性修改，可适配多型手抛弹射类固定翼无人机的通用起降保障需求。
