玻璃瓶装卸板条箱自动化输送设备

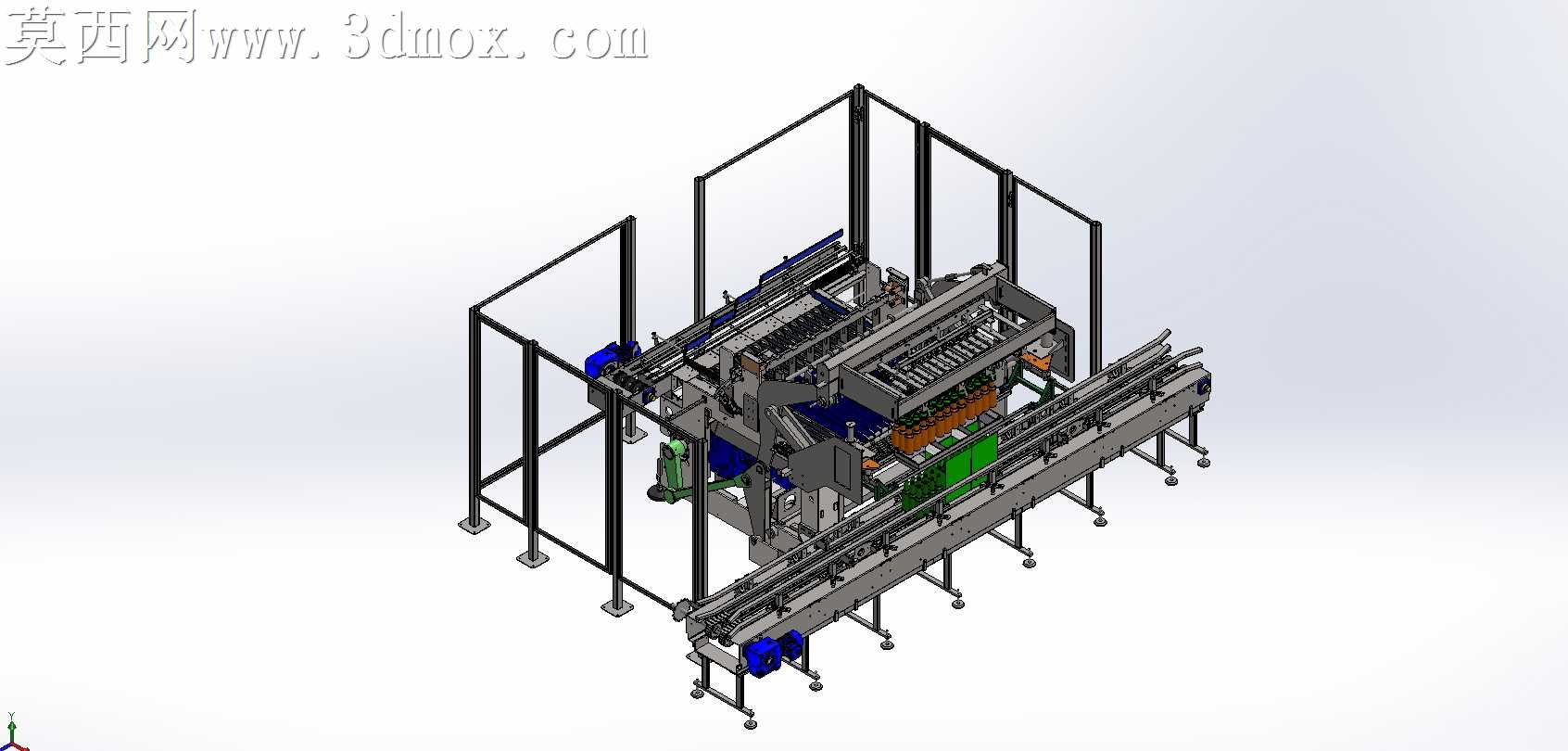

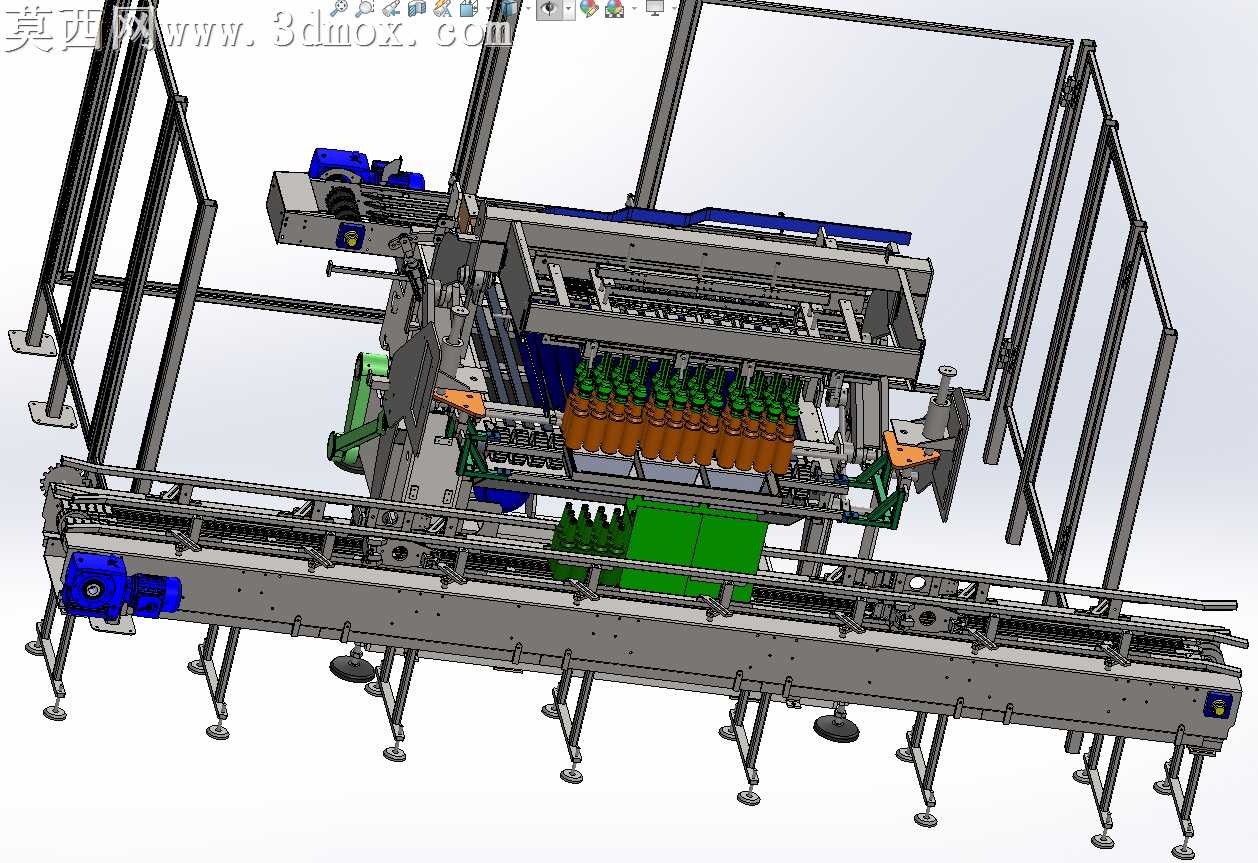

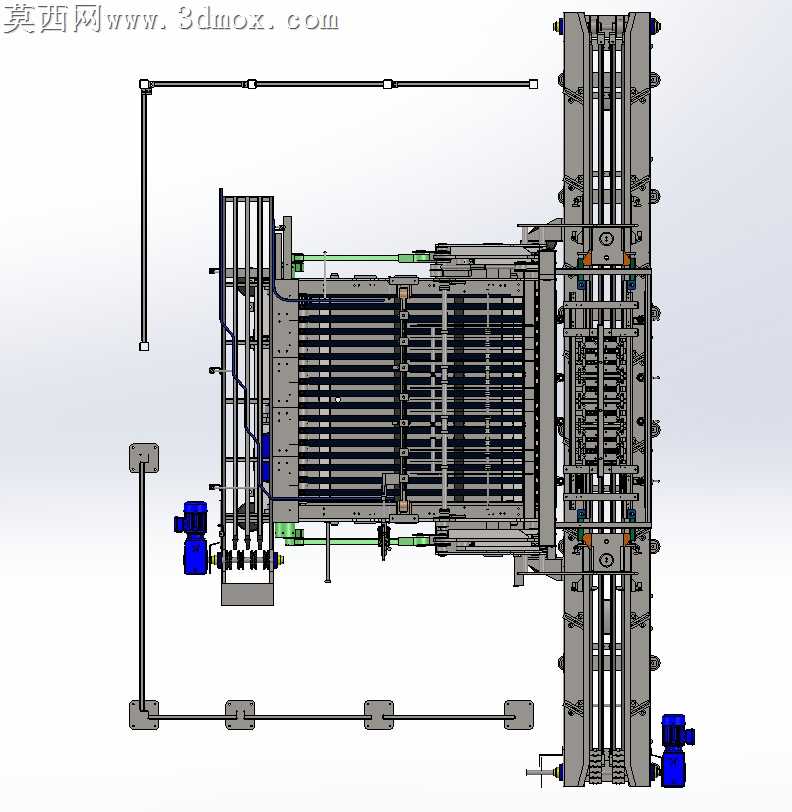

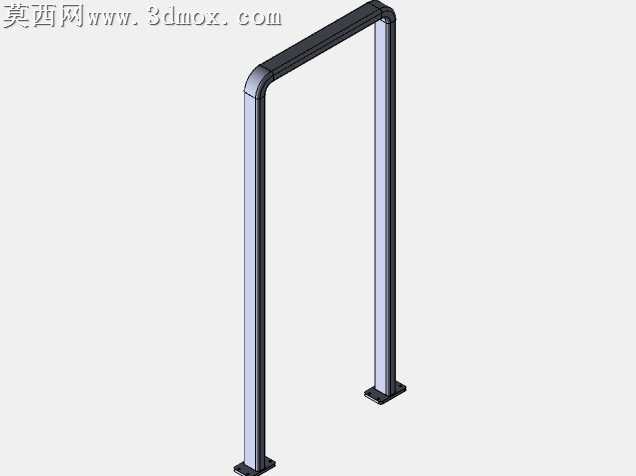

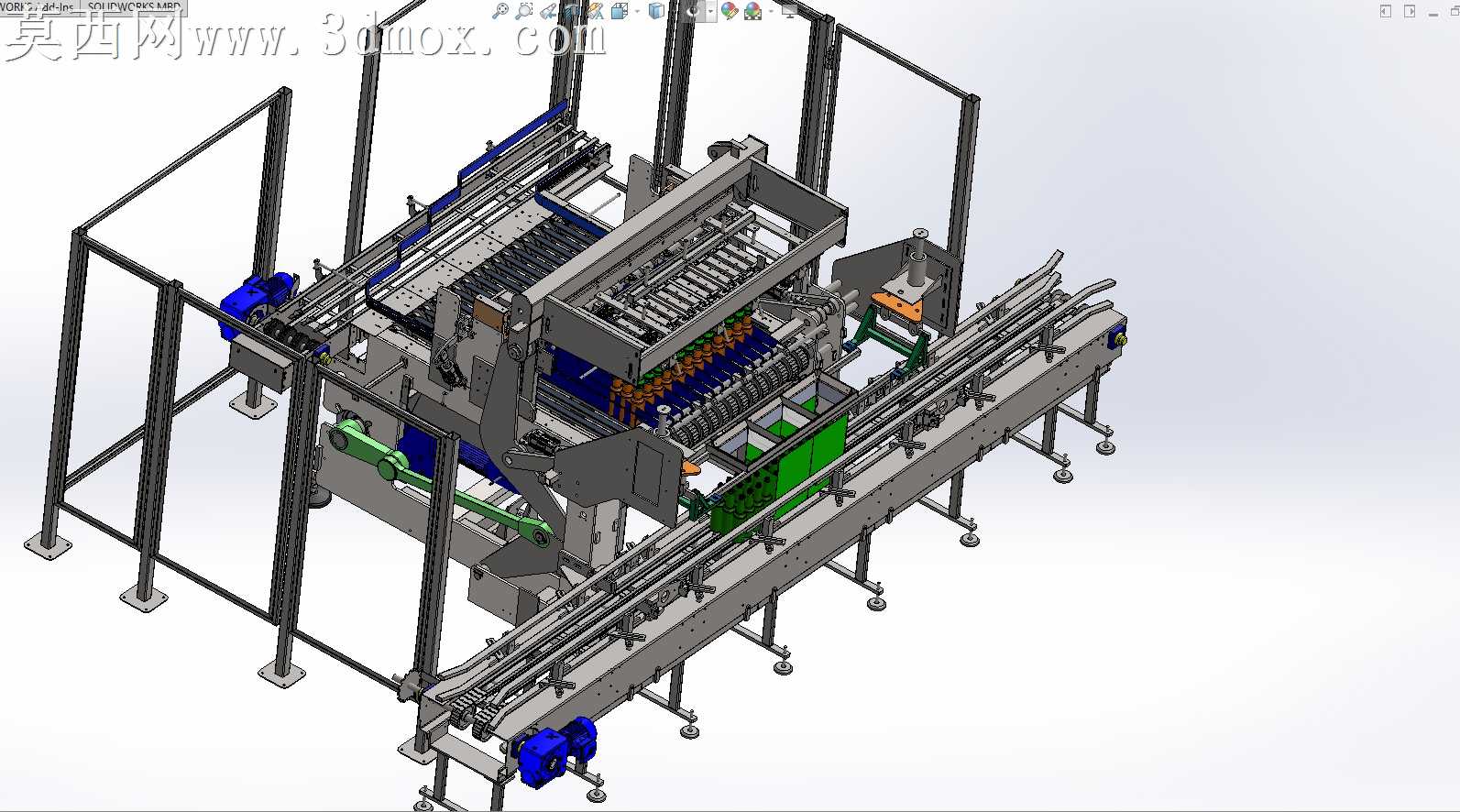

本模型为玻璃瓶装卸板条箱专用自动化设备，采用三维参数化建模方式完成整体结构搭建，建模过程中对各功能模块进行独立装配约束，确保运动部件的行程逻辑与实际生产工况完全匹配。渲染阶段采用工业设备常用的哑光金属材质搭配工程塑料配色，对机架型材、输送辊筒、夹持机构分别赋予对应材质属性，通过环境光遮蔽效果凸显设备的层级结构，清晰区分固定防护框架、输送线体、抓取执行机构的空间位置关系。设备整体采用铝型材搭建外围防护机架，底部配置可调脚杯实现设备水平校准，中间段为双列同步输送线体，可同时承载板条箱与玻璃瓶载具的输送作业，线体侧边配置导向挡边避免物料偏移。核心执行机构采用多轴排布的夹持模组，可同步完成多组玻璃瓶的抓取动作，实现空瓶装入板条箱、满瓶从板条箱取出转移至传送带的双向作业流程，夹持端配置柔性缓冲垫，避免接触玻璃瓶时造成瓶身磕碰损伤。设计过程中重点考量了产线衔接的兼容性，输送线的进出端高度可适配常规包装产线的对接尺寸，机架内部预留了电气元件与气动管路的安装空间，各运动模组的维护位置均预留了操作余量，无需拆解主体框架即可完成易损件的更换调试。整体结构排布紧凑，在满足作业节拍要求的前提下尽可能缩小设备占地面积，防护框架的设置可避免作业人员误入运动区域，符合工业设备的安全设计规范，各传动部件的选型均匹配常规输送负载要求，可直接用于同类装卸设备的方案参考与结构优化。
